Suzuki Spacia первого поколения выпускался в период с 2013 по 2017 год. В этой статье мы подробно разберем расположение блоков предохранителей и реле для Suzuki Spacia 1, включая схемы, фото примеры и точные места установки. Особое внимание уделим предохранителю прикуривателя, а также добавим полезные ключевые слова для поиска: предохранители Suzuki Spacia, схема блоков, замена реле.
Функции предохранителей и реле в вашем Suzuki Spacia могут варьироваться в зависимости от года производства, комплектации и рынка сбыта автомобиля.
Блок в салоне
Блок предохранителей и реле в интерьере Suzuki Spacia 1 размещен под торпедо на стороне водителя, что облегчает доступ для диагностики и замены.
Фото — пример

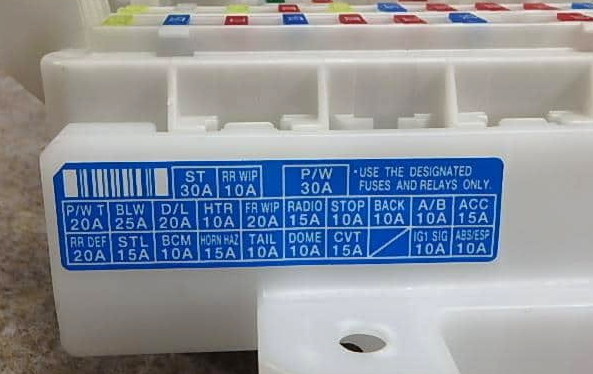

Проверяйте функции элементов по схемам на внутренней стороне крышки блока. Основная диаграмма обычно размещена в нижней секции.
Схема
Обозначение
| BLW FUN 20A | Вентилятор системы кондиционирования |
| ST SIG 30A | Сигнал стартера |
| ACC 15A | Аксессуары (музыка, прикуриватель) |
| RR FOG 10A | Задний противотуманный фонарь |
| TAIL 10A | Стояночный фонарь, габариты |
| FRT WIP 20А | Передний очиститель |
| BACK 10A | Фонарь заднего хода |
| ABS 10A | Антиблокировочная система тормозов |
| MTR 10A | Приборы (кластер) |
| IG COIL 15A | Катушка зажигания |
| BCM 20A | Блок управления |
| IG2 SIG 10A | Сигнал зажигания |
| A/B 10A | Предохранитель подушки безопасности |
| D/L 20A | Система блокировки дверей |
| HORN/HAZ 15A | Сирена/опасность (четыре индикаторных переключателя) |
| RR DEF 15A | Задняя противотуманная фара |
| PWR STR 10A | Электро усилитель руля |
| P/W 30A | Электрическое стекло |
Предохранитель на 15А с маркировкой ACC отвечает за функционирование прикуривателя и других аксессуаров.
Блок под капотом
В моторном отсеке Suzuki Spacia основной блок предохранителей и реле установлен слева от аккумулятора, обеспечивая удобный доступ для ремонта электрики.
Схема
Описание
- BAT2 30A — для дополнительного блока комплектации с ксеноном
- PSD R — сдвижная дверь правая
- PSD L — сдвижная дверь левая
- RDTR 30A — Вентилятор радиатора
- ST3 20A — Стартер
- CPRSR 10A — Компрессор
- ABS SOL 25A — Соленоид ABS
- H/L L 15A — Фара левая (ближний)
- H/L R 15A — Фара правая (ближний)
- ST2 30A — Стартер 2
- SUB BAT 30A — Дополнительная батарея
- A-STOP 10A — Контроллер остановки на холостом ходу, стоп сигналы
- ABS MOT 40A — Двигатель ABS
- FI2 15A — Устройство впрыска топлива
- CVT PUMP 15A — Насос вариатора
- THR MOT2 15A — Двигатель дроссельной заслонки
- SPARE — Запасной
- IG COIL2 15A — Катушка зажигания
- METER2 10A — Приборы
- ST SIG/IG1 SIG2 10A — Контроллер остановки на холостом ходу
- FI MAIN — Реле впрыска топлива
- F/P — Реле топливного насоса
- RDTR — Реле вентилятора радиатора
