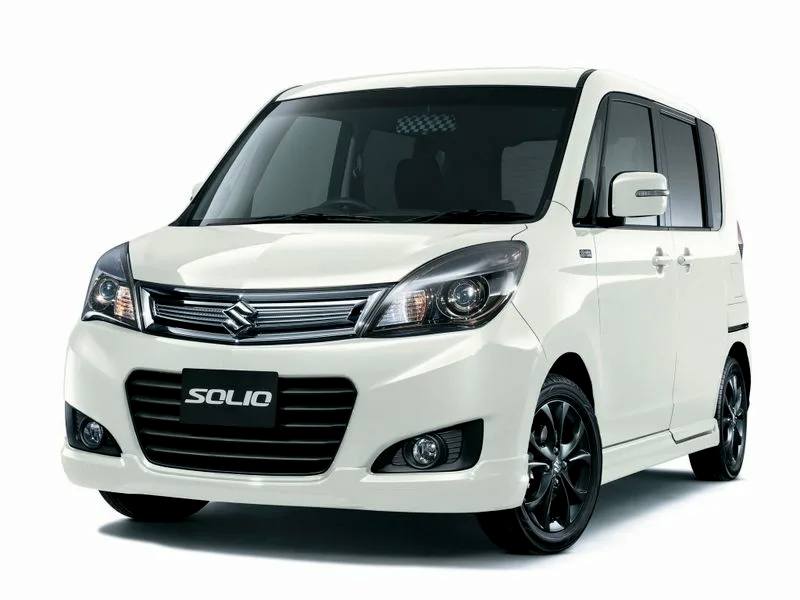

Suzuki Solio второго поколения производился в период с 2010 по 2015 год, включая модели 2010, 2011, 2012, 2013, 2014 и 2015 годов выпуска. В этой статье мы подробно разберем расположение предохранителей и реле Suzuki Solio 2, предоставим схемы блоков предохранителей, их фотоиллюстрации и точные места установки. Особое внимание уделим предохранителю прикуривателя, замена которого часто требуется владельцам.
Функции предохранителей и реле в вашем Suzuki Solio могут варьироваться в зависимости от года выпуска, комплектации электрики и рынка сбыта автомобиля.
Блок предохранителей в салоне
В интерьере Suzuki Solio 2 блок предохранителей и реле размещен под торпедо на стороне водителя, обеспечивая удобный доступ для диагностики и замены.
Фото — пример
Проверяйте функции компонентов по схемам на внутренней стороне крышки блока. Основная диаграмма предохранителей обычно прикреплена в нижней секции.
Схема
Обозначение
| BLW FUN 20A | Вентилятор системы кондиционирования |
| ST SIG 30A | Сигнал стартера |
| ACC 15A | Аксессуары (музыка, прикуриватель) |
| RR FOG 10A | Задний противотуманный фонарь |
| TAIL 10A | Стояночный фонарь, габариты |
| FRT WIP 20А | Передний очиститель |
| BACK 10A | Фонарь заднего хода |
| ABS 10A | Антиблокировочная система тормозов |
| MTR 10A | Приборы (кластер) |
| IG COIL 15A | Катушка зажигания |
| BCM 20A | Блок управления |
| IG2 SIG 10A | Сигнал зажигания |
| A/B 10A | Предохранитель подушки безопасности |
| D/L 20A | Система блокировки дверей |
| HORN/HAZ 15A | Сирена/ аварийная сигнализация (четыре индикаторных переключателя) |
| RR DEF 15A | Задняя противотуманная фара |
| PWR STR 10A | Электро усилитель руля |
| P/W 30A | Электрическое стекло |
Предохранитель прикуривателя в Suzuki Solio 2 маркируется как ACC и имеет номинал 15A, отвечая за питание розетки и аудиосистемы.
Блок предохранителей в моторном отсеке
Основной блок реле и предохранителей Suzuki Solio 2 под капотом расположен слева от аккумулятора, что упрощает доступ для ремонта электрической системы автомобиля.
Вариант 1
Схема
Расшифровка
- BAT2 30A — для дополнительного блока комплектации с ксеноном
- PSD R — сдвижная дверь правая
- PSD L — сдвижная дверь левая
- RDTR 30A — Вентилятор радиатора
- ST3 20A — Стартер
- CPRSR 10A — Компрессор
- ABS SOL 25A — Соленоид ABS
- H/L L 15A — Фара левая (ближний)
- H/L R 15A — Фара правая (ближний)
- ST2 30A — Стартер 2
- SUB BAT 30A — Дополнительная батарея
- A-STOP 10A — Контроллер остановки на холостом ходу, стоп сигналы
- ABS MOT 40A — Двигатель ABS
- FI2 15A — Устройство впрыска топлива
- CVT PUMP 15A — Насос вариатора
- THR MOT2 15A — Двигатель дроссельной заслонки
- SPARE — Запасной
- IG COIL2 15A — Катушка зажигания
- METER2 10A — Приборы
- ST SIG/IG1 SIG2 10A — Контроллер остановки на холостом ходу
- FI MAIN — Реле впрыска топлива
- F/P — Реле топливного насоса
- RDTR — Реле вентилятора радиатора
Вариант 3
Схема
Дополнительные блоки предохранителей и реле в Suzuki Solio 2 могут размещаться отдельно. К примеру, мощные предохранители в форме плавких предохранителей часто монтируются на положительном клемме АКБ.
