Предохранители и реле Suzuki Kizashi

Suzuki Kizashi производился в период с 2010 по 2015 год. В этой статье мы подробно разберем предохранители и реле для Suzuki Kizashi, включая схемы блоков предохранителей, их расположение в автомобиле, иллюстрации с фотографиями. Особое внимание уделим предохранителю для прикуривателя и розетки.

Функции предохранителей и реле могут варьироваться в зависимости от года выпуска Suzuki Kizashi и комплектации электрической системы вашего автомобиля.

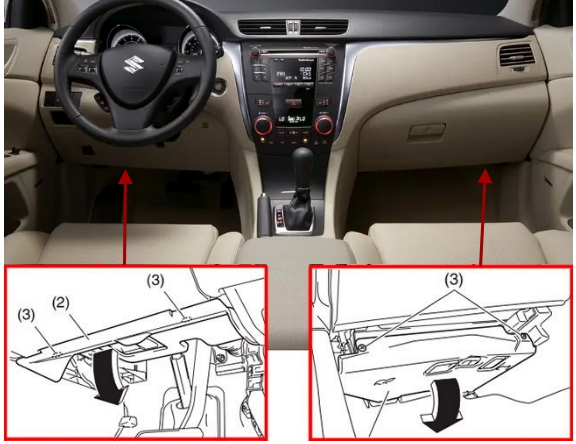

Расположение блоков предохранителей в салоне

В интерьере Suzuki Kizashi, под приборной панелью, установлены два блока предохранителей и реле для удобного доступа к электрике.

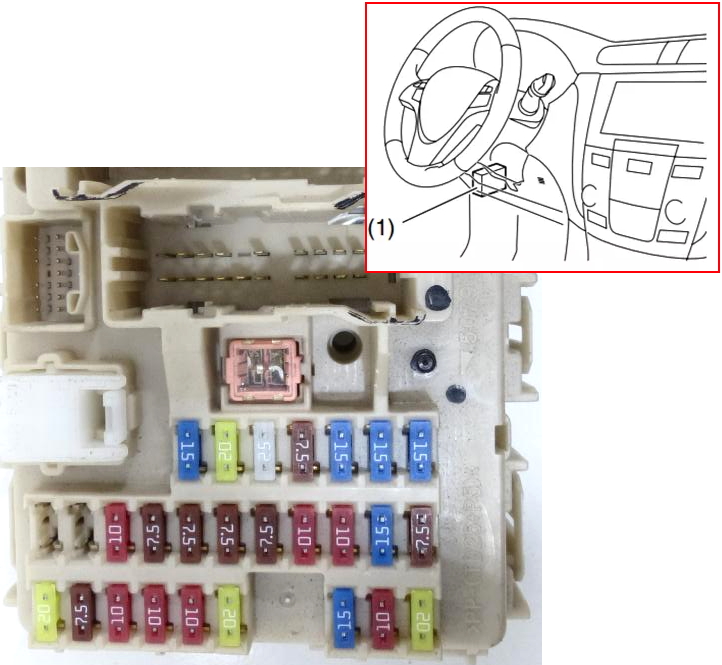

Блок предохранителей слева от водителя

Чтобы открыть доступ к этому блоку в Suzuki Kizashi, осторожно потяните за нижнюю панель приборной доски, отсоединив фиксаторы, и снимите крышку для замены предохранителей.

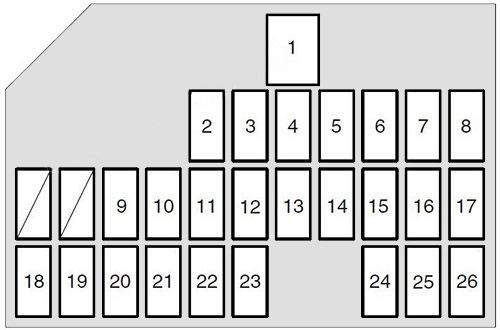

Схема блока предохранителей слева

Расшифровка предохранителей

1	30A Электростеклоподъемники
2	15A Омыватель лобового стекла
3	20A Обогрев сидений
4	25A Двигатель дворников
5	7,5A Сигнал зажигания IG2
6	15A Зажигание
7	15A Прикуриватель, розетка (аксессуар 2)
8	15A Розетка, аксессуары
9	10A Блок ESP
10	7,5A Круиз-контроль
11	7,5A Сигнал IG1
12	7,5A Резерв
13	7,5A Панель приборов
14	10A Фонари заднего хода
15	10A Подушки безопасности
16	15A Блокировка руля
17	7,5A BCM (блок управления)
18	20A Люк в крыше
19	7,5A Резерв
20	10A Задние габаритные огни
21	10A Стоп-сигналы
22	10A Аварийная сигнализация
23	20А Электростеклоподъемник передний (левый)
24	15А Аудиосистема
25	10А Салонное освещение
26	20А Центральный замок

Предохранители для прикуривателя и розетки в Suzuki Kizashi — это позиции 7 и 8 по 15A, отвечающие за питание аксессуаров.

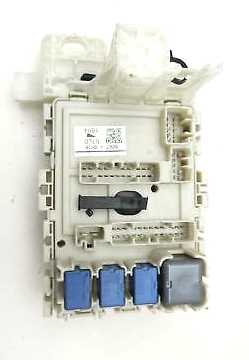

На задней панели этого блока могут размещаться реле для различных систем автомобиля.

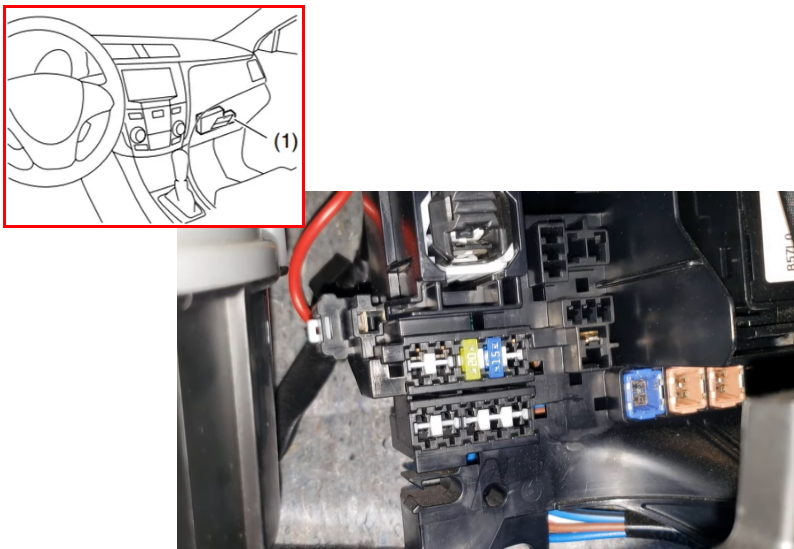

Блок предохранителей справа

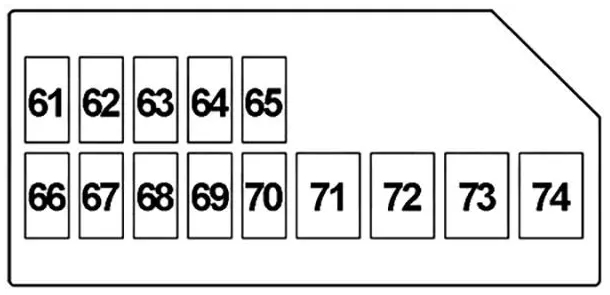

Схема правого блока

Описание цепей

61 — 20А Задний электростеклоподъемник (правый)
62 — 20А Задний электростеклоподъемник (левый)
63 — 20А Передний электростеклоподъемник (правый)
64 — 15А Система 4WD
65 — 20А Вентилятор аккумуляторной батареи
71 — 20А Аудиосистема
72 — 30А Электропривод сиденья (правого)
73 — 30А Электропривод сиденья (левого)
74 — 30А Резервный

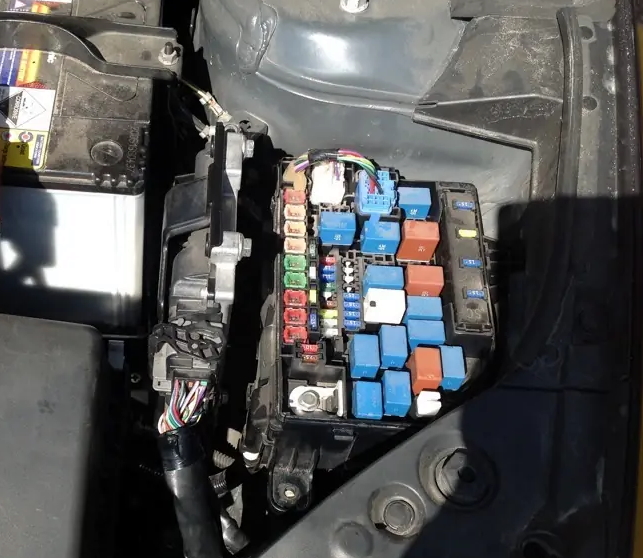

Основной блок предохранителей и реле в моторном отсеке

В двигательном отсеке Suzuki Kizashi основной блок с предохранителями и реле расположен поблизости от аккумулятора для быстрой диагностики и замены.

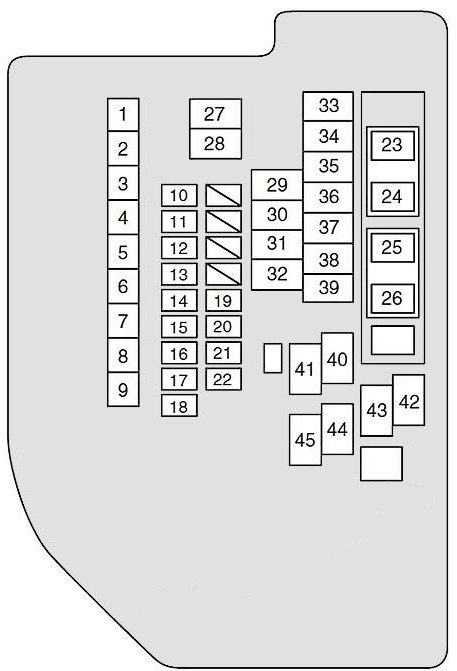

Схема моторного блока

Назначение предохранителей и реле

1	50А Зажигание
2	30А Вентилятор радиатора (дополнительный)
3	30А Основной вентилятор радиатора
4	30А Стартер
5	40А Освещение
6	40А Блок ESP
7	50А Безключевой запуск
8	50А Электростеклоподъемники и сиденья
9	50А Вентиляторы
10	10А Компрессор кондиционера
11	15А Обогрев боковых зеркал
12	15А Дроссельная заслонка
13	30А Задний дефростер
14	30А Резерв
15	7,5А Фары
16	20А Топливная система
17	25А ESP
18	25А Резерв
19	15А Ближний свет (левый)
20	15А Ближний свет (правый)
21	15А Дальний свет (левый)
22	15А Дальний свет (правый)
23	15А CVT трансмиссия
24	20А Противотуманные фары
25	15А Лямбда-зонд
26	15А Гудок
Реле в моторном блоке
27	Реле ближнего света (левый)
28	Реле ближнего света (правый)
29	Резерв
30	Резерв
31	Резерв
32	Реле кондиционера
33	Реле заднего стеклоочистителя
35	Реле дворников 2
36	Резерв
37	Реле дворников 1
38	Реле стартера
39	Реле топливного насоса
40	Реле вентилятора 3
41	Реле вентилятора 1
42	Реле обогрева зеркал
43	Реле вентилятора 2
44	Главное реле
45	Реле дросселя

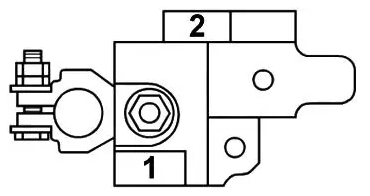

На положительной клемме аккумулятора в Suzuki Kizashi установлены мощные предохранители в форме высокотоковых плавких вставок для защиты основных цепей.

Схема высокотоковых предохранителей
