Предохранители и реле Suzuki Kei

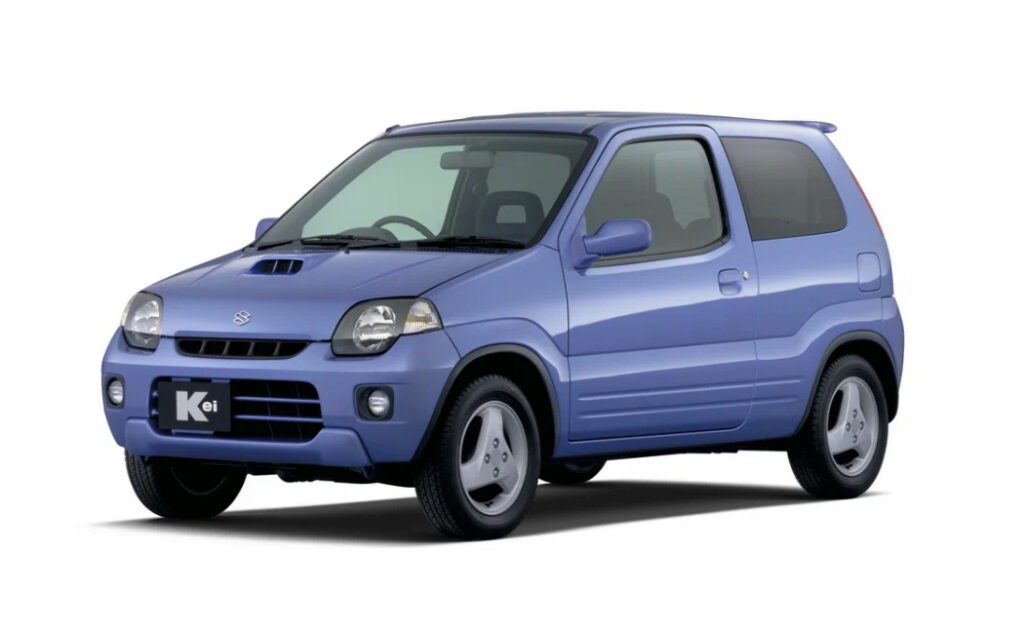

Suzuki Kei выпускалась в период с 1998 по 2009 год, включая годы 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009. За эти годы автомобиль претерпел два значительных обновления. В данной статье мы подробно разберем расположение предохранителей и реле для Suzuki Kei, включая схемы блоков предохранителей, их фото и точные места установки. Особое внимание уделим предохранителю прикуривателя в Suzuki Kei, а также другим ключевым элементам электрической системы.

Точное назначение всех предохранителей и реле в вашем Suzuki Kei указано на крышке соответствующего блока. Рекомендуем всегда сверяться с этой информацией для точной идентификации.

Блок в салоне

Основной блок предохранителей расположен под приборной панелью на стороне водителя в салоне Suzuki Kei.

Вариант 1

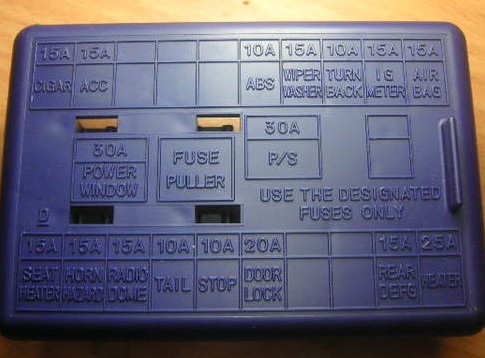

Схема блока предохранителей в салоне

Расшифровка предохранителей

15A CIGAR — предохранитель прикуривателя
15A ACC — система кондиционирования воздуха
10A ABS — антиблокировочная система тормозов
15A WIPER WASHER — омыватель и дворники
15A TURN BACK — сигнал заднего хода
15A IG METER — цепи зажигания и приборов
15A AIR BAG — подушки безопасности
30A POWER WINDOW — электростеклоподъемники и зеркала
FUSE PULLER — инструмент для извлечения предохранителей
30A — P/S — гидроусилитель руля
15A SEAT HEATER — подогрев сидений
15A HORN HAZARD — сигнал и аварийная сигнализация
15A RADIO DOME — аудиосистема и внутреннее освещение
10A TAIL — габаритные огни сзади
10A STOP — стоп-сигналы
20A DOOR LOCK — центральный замок дверей
15A REAR DEFG — обогрев заднего стекла
25A HEATER — система отопления салона

Вариант 2

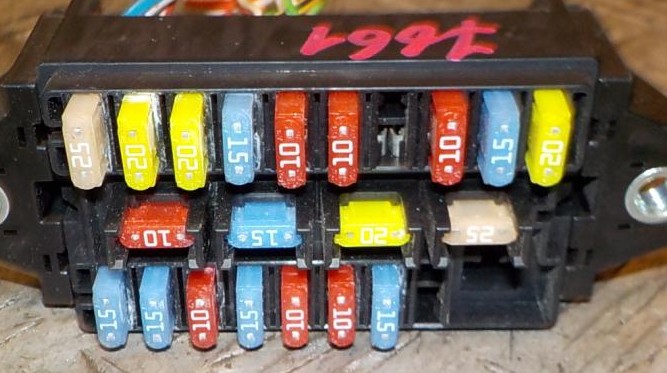

Иллюстративное фото блока

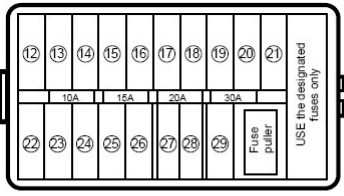

Диаграмма блока

Функции предохранителей и реле

12	10А Реле компрессора кондиционера, Реле вентилятора, Переключатель обогрева зеркал, Реле мотора вентилятора (Hi)
13	15А Обогрев сидений
14	20А Переключатель обогрева заднего стекла (универсал) или Реле обогрева заднего стекла
15	15А ECM, Диагностический коннектор, Приборная панель, Точечное освещение, Салонный фонарь, Освещение багажника, Аудиосистема, TCM
16	10А Задний противотуманный фонарь, Переключатель, Контроллер заднего ПТФ
17	10А Аварийная сигнализация
18	15А Резервный предохранитель
19	10А Реле H/T (фары/габариты), Габаритные огни, Подсветка приборов и номеров
20	20А Центральный замок
21	Резерв
22	15А Блок управления SRS
23	15А Генератор, Катушки зажигания
24	10А Контроллер замков, Аварийный переключатель, Резервный свет, Датчик передач, Режим селектора, Переключатель режимов
25	15А Стеклоочистители, Мотор дворников, Регулировка фар (L/R), Переключатель фар, Комбо-переключатели, Реле заднего дворника
26	10А Блок ABS
27	10А Приборная панель
28	15А Предохранитель прикуривателя, Питание зеркал, Аудиосистема, Усилитель антенны
29	15А Разъем для дополнительного оборудования

Предохранитель прикуривателя в Suzuki Kei — это номер 28 с номиналом 15А.

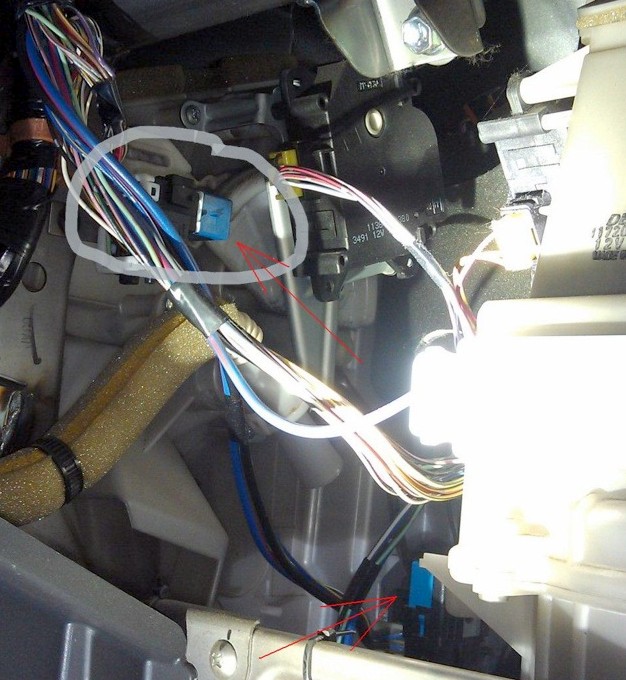

Помимо основного блока под панелью, отдельно могут размещаться реле, такие как реле обогрева заднего стекла (зеленого цвета), реле вентилятора отопителя, а также предохранитель на 30А для стеклоподъемников и блока усилителя руля.
