Suzuki Hustler 1 первого поколения выпускался в период с 2014 по 2019 год. В этой статье мы подробно разберем расположение и назначение предохранителей и реле Suzuki Hustler 1, предоставим схемы блоков предохранителей, фото их размещения и примеры конструкции. Особое внимание уделим предохранителю прикуривателя, а также добавим ключевые слова вроде «фьюзы Suzuki Hustler», «замена реле Хастлер» для удобного поиска.
Функции предохранителей и реле в вашем Suzuki Hustler могут варьироваться в зависимости от модели года, комплектации электроники и рынка сбыта.
Блок предохранителей в салоне
Блок с предохранителями и реле в интерьере автомобиля размещен под приборной панелью, со стороны водительского сиденья.
Иллюстративное фото
Проверяйте обозначения на схемах с обратной стороны крышки блока. Точная диаграмма обычно прикреплена в нижней секции.
Диаграмма блока
Расшифровка предохранителей
| BLW FUN 20A | Вентилятор кондиционера |
| ST SIG 30A | Сигнал стартера |
| ACC 15A | Аксессуары (аудиосистема, прикуриватель) |
| RR FOG 10A | Задний противотуманный свет |
| TAIL 10A | Габаритные огни, стоп-сигналы |
| FRT WIP 20А | Стеклоочиститель передний |
| BACK 10A | Задний ход |
| ABS 10A | Система ABS |
| MTR 10A | Приборная панель |
| IG COIL 15A | Зажигание |
| BCM 20A | Блок управления кузовом |
| IG2 SIG 10A | Сигнал зажигания |
| A/B 10A | Подушка безопасности |
| D/L 20A | Центральный замок дверей |
| HORN/HAZ 15A | Гудок и аварийная сигнализация |
| RR DEF 15A | Задний дефростер |
| PWR STR 10A | Рулевое управление с электроусилителем |
| P/W 30A | Электростеклоподъемники |
| RR WIP 20А | Задний стеклоочиститель |
Предохранитель прикуривателя — это ACC на 15A, обеспечивающий питание розетки.
В этом блоке также присутствуют реле: зажигания, вентилятора системы охлаждения и основного стартера.
Блок предохранителей в моторном отсеке
Главный блок с предохранителями и реле под капотом расположен слева от аккумулятора.
Диаграмма
Назначение элементов
- BAT2 30A — для опционального блока ксенонового освещения
- PSD R — правая сдвижная дверь
- PSD L — левая сдвижная дверь
- RDTR 30A — радиаторный вентилятор
- ST3 20A — стартер
- CPRSR 10A — компрессор кондиционера
- ABS SOL 25A — соленоид ABS
- H/L L 15A — левая фара ближнего света
- H/L R 15A — правая фара ближнего света
- ST2 30A — второй стартер
- SUB BAT 30A — запасная батарея
- A-STOP 10A — система idle-stop, стоп-сигналы
- ABS MOT 40A — мотор ABS
- FI2 15A — впрыск топлива
- CVT PUMP 15A — насос CVT-вариатора
- THR MOT2 15A — дроссельный привод
- SPARE — резервный
- IG COIL2 15A — катушка зажигания
- METER2 10A — приборы
- ST SIG/IG1 SIG2 10A — контроллер idle-stop
- FI MAIN — реле впрыска топлива
- F/P — реле топливного насоса
- RDTR — реле радиаторного вентилятора

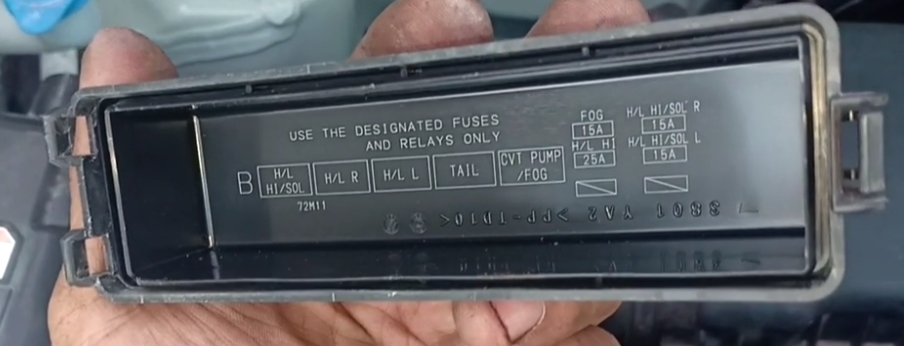

На противоположной стороне может быть установлен вспомогательный блок предохранителей и реле.
Если у вас есть идеи по улучшению статьи — делитесь в комментариях.
