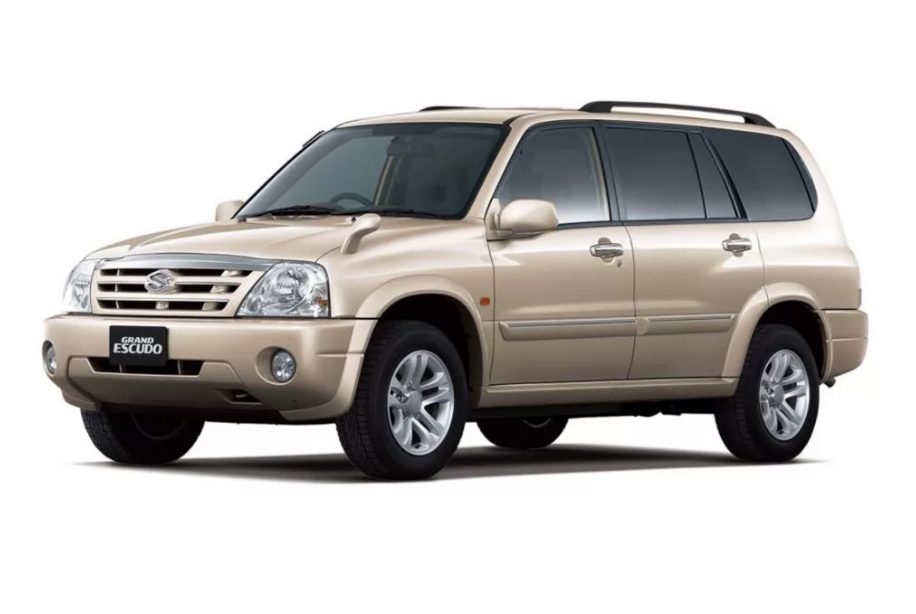

Suzuki Escudo 2 второго поколения производился в период с 1998 по 2005 год, включая 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годы. Эта модель также известна под названием Suzuki Grand Escudo 2 или Suzuki Vitara 2. В этой подробной статье мы разберем расположение, схемы и фото блоков предохранителей и реле для Suzuki Escudo 2, Suzuki Grand Escudo 2, включая ключевые элементы, такие как предохранитель прикуривателя, для удобства ремонта и диагностики электрики автомобиля.
Конфигурация блоков предохранителей и реле, а также функции их компонентов могут варьироваться в зависимости от года выпуска автомобиля, региона поставки и комплектации.

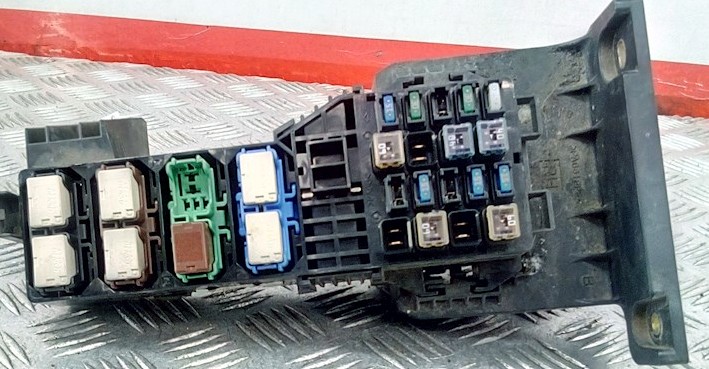

Блок предохранителей и реле под капотом

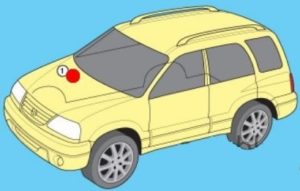

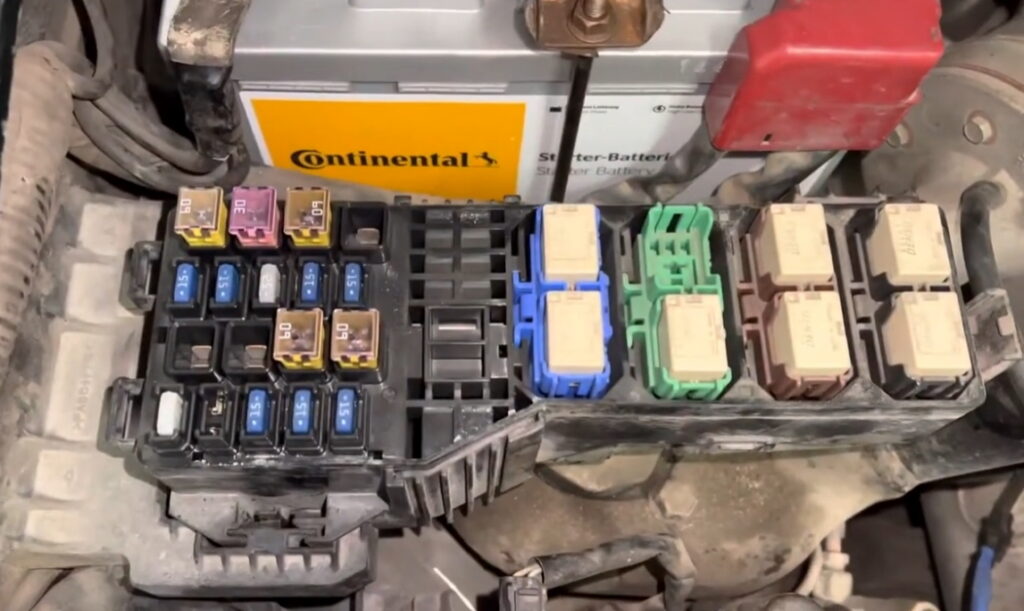

В двигательном отсеке основной блок предохранителей и реле Suzuki Escudo 2 расположен справа от аккумулятора, что облегчает доступ для проверки электрических цепей.
Вариант №1

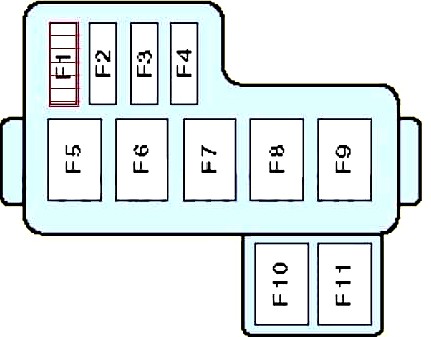

Диаграмма блока предохранителей
Расшифровка предохранителей и реле
| F1 | (15А/25А) Дополнительное оборудование |
| F2 | (15А) Бензин: Управление двигателем |
| F3 | (15А) Правая фара |
| F4 | (15А) |
| F5 | (60А) |
| F6 | (З30А) Блок предохранителей/ реле приборной панели |
| F7 | (60А) Цепи замка зажигания |
| F8 | (50А) Система ABS/ESP |
| F9 | (80А/100А) |
| F10 | (30А) Управление двигателем |
| F11 | (25А) Система кондиционирования |

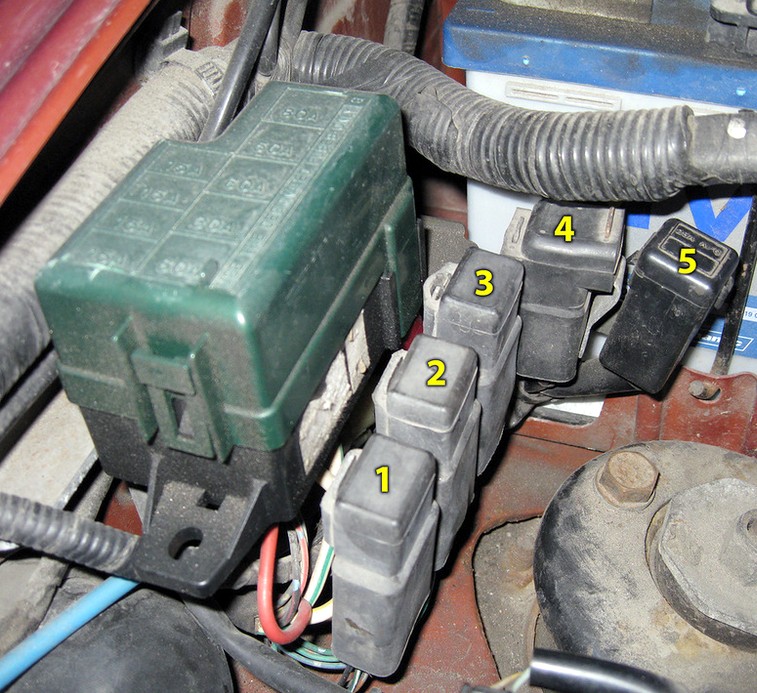

Расположение дополнительных компонентов
Расшифровка дополнительных элементов
- Предохранитель или реле дополнительного оборудования
- Предохранитель или реле дополнительного оборудования
- Реле компрессора кондиционера
- Реле вентилятора кондиционера
- Предохранители дополнительного оборудования
Вариант №2

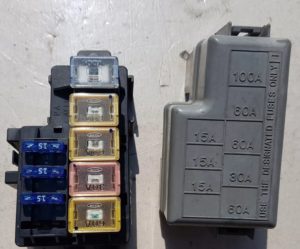

Фото — пример блока предохранителей Suzuki Escudo 2 под капотом

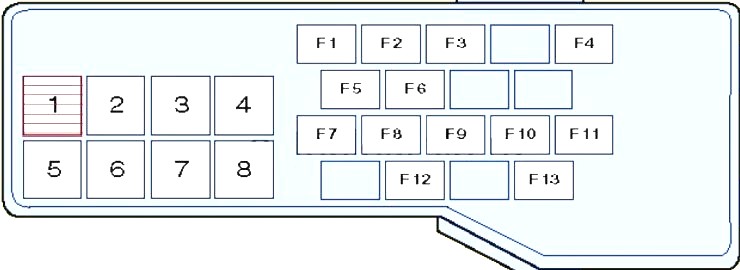

Диаграмма предохранителей
Назначение предохранителей и реле
| 1 | Реле системы кондиционирования |
| 2 | Реле №1 высокой скорости э/дв вентилятора конденсатора |
| 3 | Реле противотуманных фар |
| 4 | Реле звукового сигнала |
| 5 | Реле э/дв вентилятора конденсатора |
| 6 | Реле №2 высокой скорости э/дв вентилятора конденсатора |
| 7 | Реле системы управления трансмиссией |
| 8 | Реле нагревателя кислородного датчика |
| F1 | (15А) Левая фара |
| F2 | (15А) Управление двигателем |
| F3 | (15А) Стоп-сигналы |
| F4 | (25А) Обогреватель заднего стекла |
| F5 | (60А) Электродвигатель вентилятора отопителя |
| F6 | (60А) Система ABS |
| F7 | (15А) Управление двигателем |
| F8 | (15А) Звуковой сигнал |
| F9 | (25А) Система кондиционирования |
| F10 | (15А) Противотуманные фары |
| F11 | (15А) Правая фара |
| F12 | (60А) Блок предохранителей/ реле приборной панели |
| F13 | (60А) Цепи замка зажигания |
Дополнительные предохранители
- (120А) Генератор (главная плавкая вставка на клемме батареи)
- (40А) Дополнительный отопитель
- (40А) Электродвигатель вентилятора системы охлаждения
- (80А) Свечи накаливания

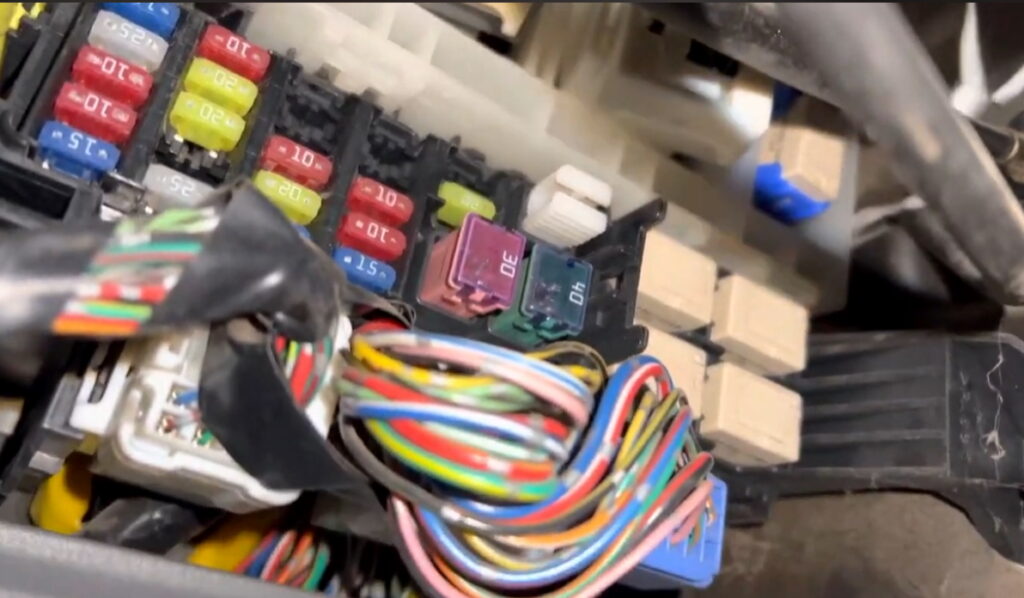

Блок предохранителей и реле в салоне

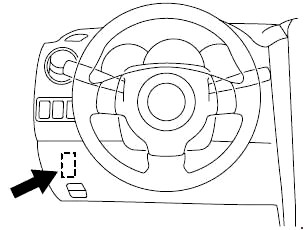

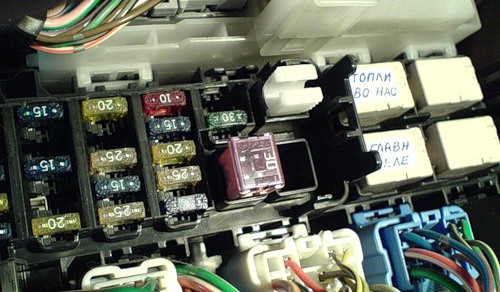

Внутренний блок для Suzuki Escudo 2 находится на стороне водителя, под приборной панелью на боковой стенке, скрытый черной крышкой с маркировкой функций. Для удобного доступа рекомендуется снять панель под рулевой колонкой, которая фиксируется четырьмя саморезами по углам.
Вариант №1

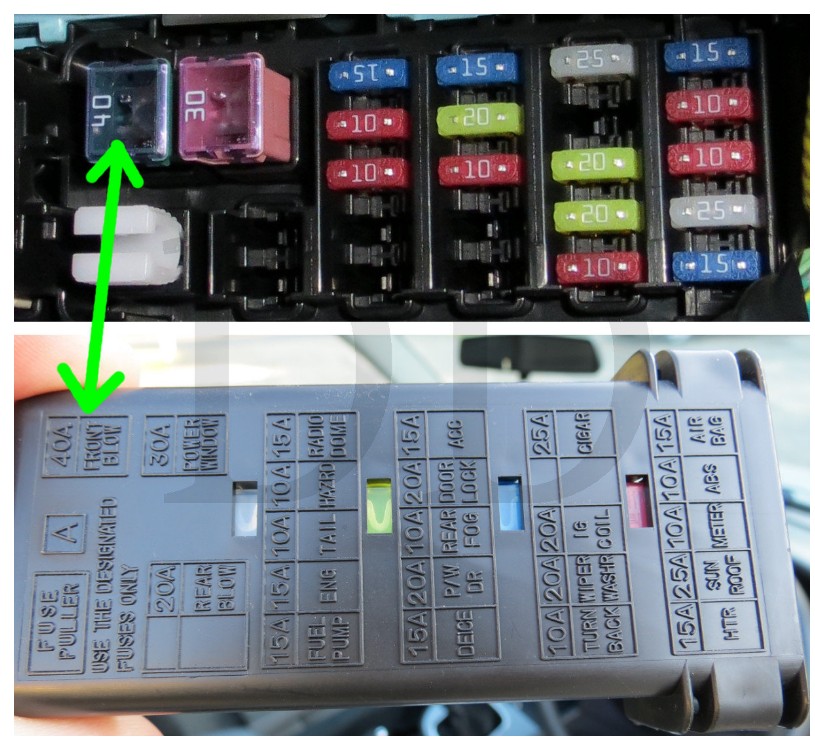

Всегда проверяйте функции предохранителей по схемам на крышке блока для вашего конкретного Suzuki Escudo 2.
Перевод английских обозначений на русский язык для предохранителей Suzuki Escudo 2
| A/C | кондиционер |
| ABS | АБС |
| ALT | генератор |
| ALT-S | генератор |
| AM | переключатель двигателя |
| DEF | обогреватель окон |
| DOME | освещение салона |
| DOOR | дверь |
| ECU | контрольный (управляющий ) модуль двигателя |
| EDU | контроль впрыска |
| EFI | система электронного контроля впрыска в а/м |
| ENG MAIN | главный двигателя |
| FAN | вентилятор |
| FOG | противотуманка |
| Fr | передний |
| F-TAIL | задние фонари |
| GAUGE | приборная доска, спидометр |
| HAZARD | аварийные сигналы |
| HAZ-TRN | аварийка-повороты |
| HEAD | передние фары |
| HEAD LH | передние фары левые |
| HEAD RH | передние фары правые |
| HORN | звуковой сигнал |
| HTR | обогреватель |
| I/UP | холостой ход |
| IG | зажигание |
| IGN | зажигание |
| MAIN | главный |
| P/W | стеклоподъемник |
| POWER | питание |
| PWR | питание |
| RAD | радио |
| Rr / rear | задний |
| СIG | прикуриватель |
| SPARE | запасной |
| ST | стартер |
| STOP | стоп-сигнал |
| TAIL | задние фонари |
| TURN | поворотники |
| WASH | стеклоомыватель |
| WIP | стеклоочиститель |
| WIPER | стеклоочиститель |
Предохранитель прикуривателя в блоке салона маркируется как CIGAR и имеет номинал 20А или 25А для Suzuki Escudo 2.
Вблизи блока могут быть установлены отдельные реле для различных систем автомобиля.

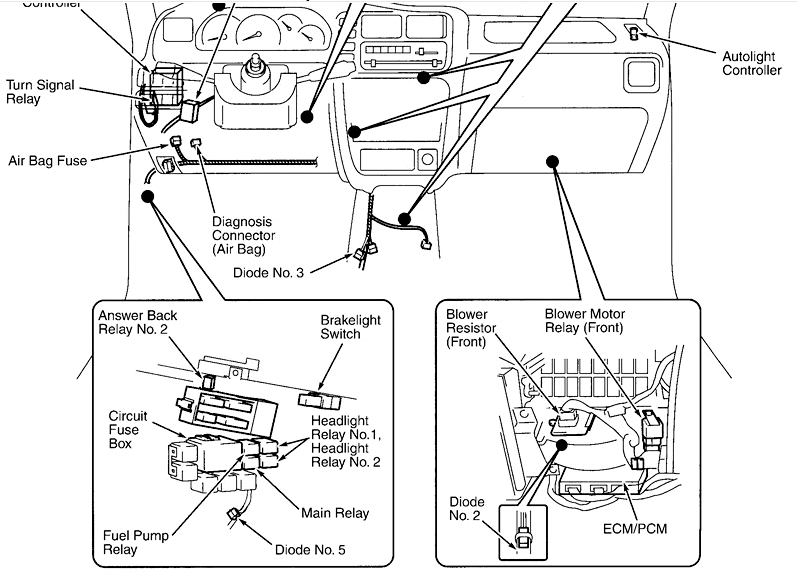

Общая схема расположения реле в салоне Suzuki Escudo 2
Fuel Pump Relay — Реле топливного насоса для надежной работы двигателя Suzuki Escudo 2.

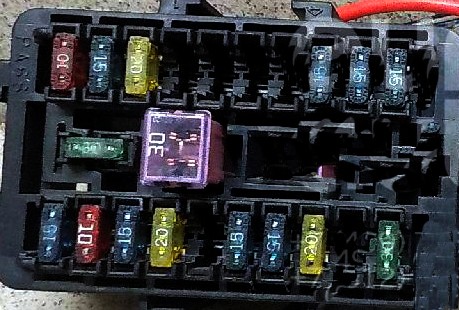

Вариант №2

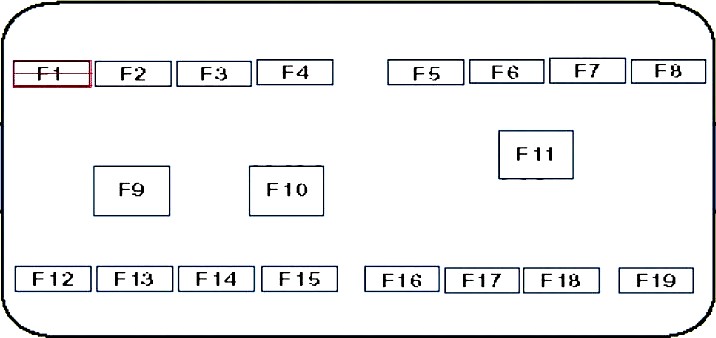

Диаграмма блока
Расшифровка
| F1 | (15 А) |
| F2 | (15А) Задний противотуманный фонарь |
| F3 | (20А) Центральный замок |
| F4 | (15А) Управление двигателем |
| F5 | (20А) Подогреватель топливного фильтра |
| F6 | (15А) Аварийная сигнализация |
| F7 | (15А) |
| F8 | (15А) |
| F9 | (30А) Электродвигатель вентилятора отопителя |
| F10 | (30А) Электропривод стеклоподъемников |
| F11 | (30А) Резерв |
| F12 | (15А) Управление двигателем |
| F13 | (10А) |
| F14 | (15А) Очиститель/ омыватель лобового стекла |
| F15 | (20А) Прикуриватель |
| F16 | (15А) Подогрев сидений |
| F17 | (15А) |
| F18 | (25А) Люк |
| F19 | (20А) |
Предохранитель прикуривателя — это F15 на 20А, ответственный за работу розетки в салоне Suzuki Escudo 2.
Если у вас есть дополнительные сведения по предохранителям или реле для Suzuki Escudo 2, поделитесь в комментариях, чтобы обогатить материал.
