Suzuki Baleno производилась с 1995 по 2002 год, включая модели 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 годов выпуска. В Индии сборка продолжалась до 2007 года. Эта машина также известна под именами Suzuki Cultus или Esteem. С 2015 года стартовало производство второго поколения Suzuki Baleno. В данной статье мы подробно разберем расположение блоков предохранителей и реле для первого поколения Suzuki Baleno (Suzuki Cultus), включая схемы блоков предохранителей, описание функций элементов и специфику плавких предохранителей. Особо выделим предохранитель прикуривателя для удобства владельцев.
Расположение и маркировка предохранителей могут варьироваться. Всегда проверяйте схемы на крышке вашего блока предохранителей для точности.
Блок под капотом

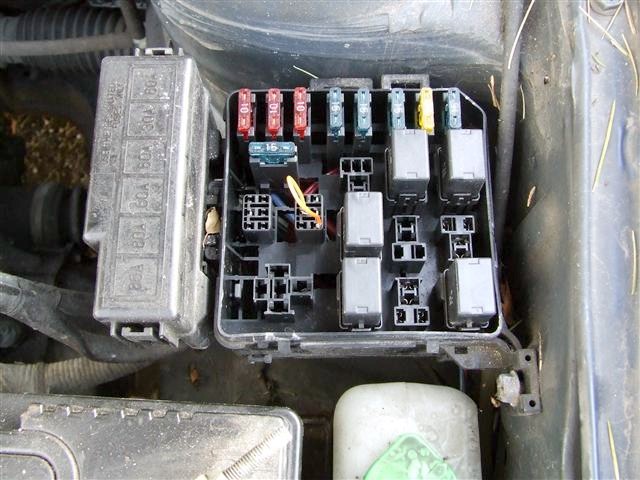

Расположен на левой стороне моторного отсека, вблизи аккумуляторной батареи.

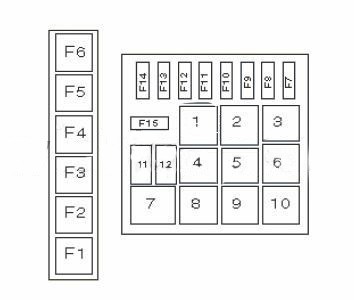

Схема блока предохранителей под капотом Suzuki Baleno
Описание предохранителей и реле
| 1 | Реле ABS |
| 2 | Реле звукового сигнала |
| 3 | Реле электродвигателя вентилятора системы охлаждения |
| 4 | Реле топливного насоса |
| 5 | Реле блокировки селектора АКПП |
| 6 | Реле электродвигателя вентилятора конденсатора кондиционера |
| 7 | Реле насоса ABS |
| 8 | Реле электронного блока управления двигателем |
| 9 | Реле электромагнитной муфты компрессора кондиционера |
| 10 | Реле задних габаритов |
| 11 | Диагностический разъем (DLC)2 |
| 12 | Диагностический разъем (DLC)1 |
| F1 | (80A) Плавкая вставка — Питание аккумуляторной батареи |
| F2 | (60A) Плавкая вставка — предохранители фар, системы впрыска топлива и звукового сигнала |
| F3 | (60A) Плавкая вставка- Питание от замка зажигания |
| F4 | (60A) Плавкая вставка — реле ABS |
| F5 | (30A) Плавкая вставка — реле вентилятора системы охлаждения |
| F6 | (60A) Плавкая вставка — кондиционер |
| F7 | (15A) Система впрыска топлива |
| F8 | (20A) Лампы освещения салона |
| F9 | (15A) Левая фара |
| F10 | (15A) Правая фара |
| F11 | (15A) Звуковой сигнал |
| F12 | (10A) Задний левый габарит |
| F13 | (10A) Задний правый габарит |
| F14 | (10A) Подсветка комбинации приборов |
| F15 | (15A) Кондиционер |
Блок в салоне
Установлен под приборной панелью, со стороны водительского сиденья.

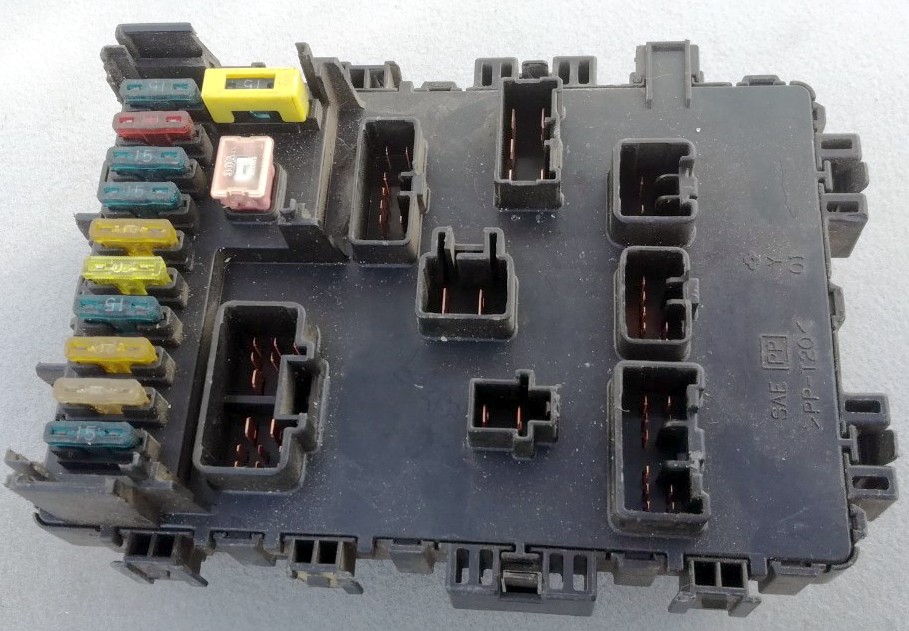

Фото — пример расположения блока предохранителей в салоне

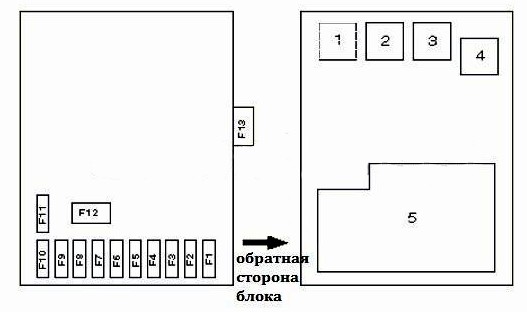

Схема блока предохранителей в салоне Suzuki Baleno
Расшифровка предохранителей и реле в салоне
| 1 | Реле задних противотуманных фонарей |
| 2 | Реле противотуманных фар |
| 3 | Реле аварийной сигнализации |
| 4 | Реле-прерыватель указателей поворота |
| 5 | Блок предупреждения о включенном освещении |
| F1 | 15A Фонари заднего хода |
| F2 | 15A Обогреватель заднего стекла |
| F3 | 10A Замок зажигания |
| F4 | 20A Стоп — сигналы |
| F5 | 15A Противотуманные фары |
| F6 | 15A/20А Дополнительное оборудование, прикуриватель |
| F7 | 15A Центральный замок |
| F8 | 15A Очистители |
| F9 | 20A Резерв |
| F10 | 15A Резерв |
| F11 | 15A Система SRS |
| F12 | 30A Электропривод стеклоподъемников |
| F13 | Трубчатый предохранитель |
Предохранитель прикуривателя и дополнительного оборудования обозначен как F6.
Если вы владеете иным поколением Suzuki Baleno и ищете схему его предохранителей, поделитесь в комментариях — поможем найти информацию.
