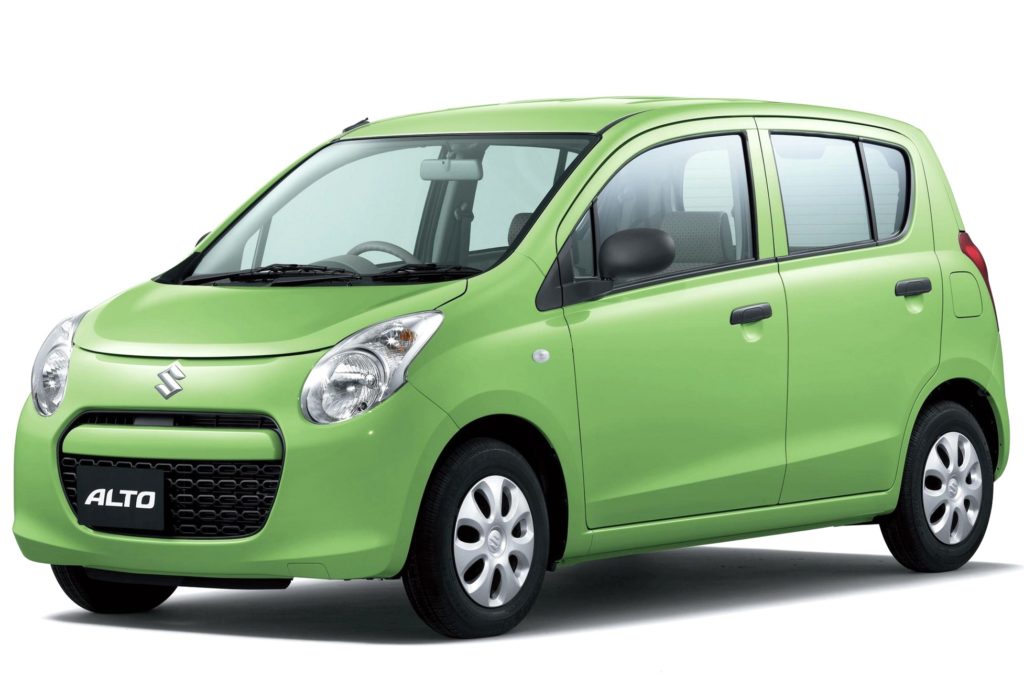

Suzuki Alto — это компактный городской хэтчбек, который выпускается с 1979 года в восьми поколениях с различными обновлениями и вариантами. На европейском рынке он также продается под брендами Suzuki Cervo и Suzuki Mehran. В этой статье мы подробно разберем расположение блоков предохранителей и реле в Suzuki Alto, включая схемы предохранителей Suzuki Alto, и поможем понять назначение их ключевых элементов для автомобилей разных годов выпуска.
Функции предохранителей в вашем Suzuki Alto зависят от модели, года выпуска и страны импорта. Точная схема предохранителей Suzuki Alto обычно нанесена на крышку соответствующего блока.
В этой модели предусмотрены два ключевых блока предохранителей и реле: один установлен в салоне, второй — в моторном отсеке под капотом.

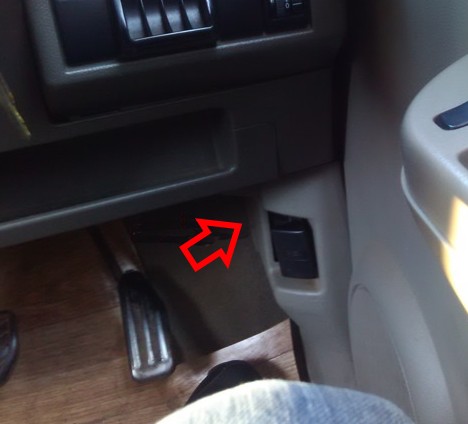

Блок в салоне
Расположен под приборной панелью со стороны водителя.
Правый руль
Левый руль

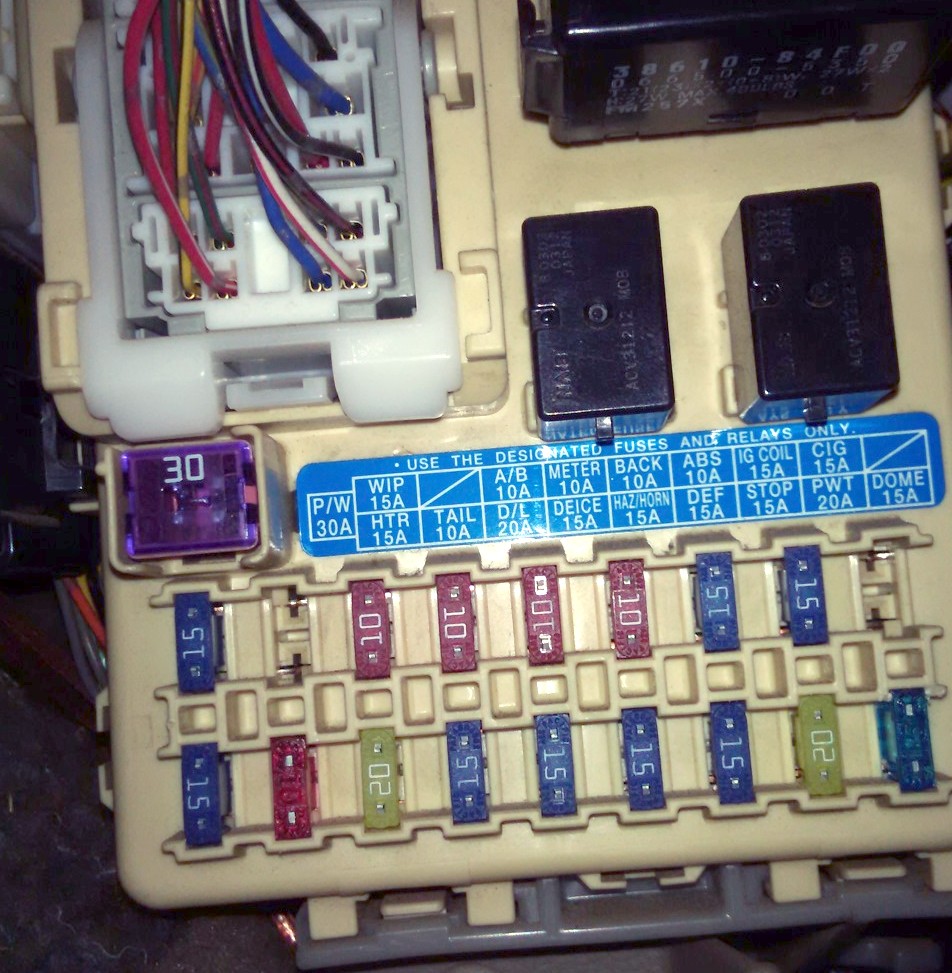

Один из вариантов схемы предохранителей
Предохранитель прикуривателя в схеме предохранителей Suzuki Alto помечен как CIG.

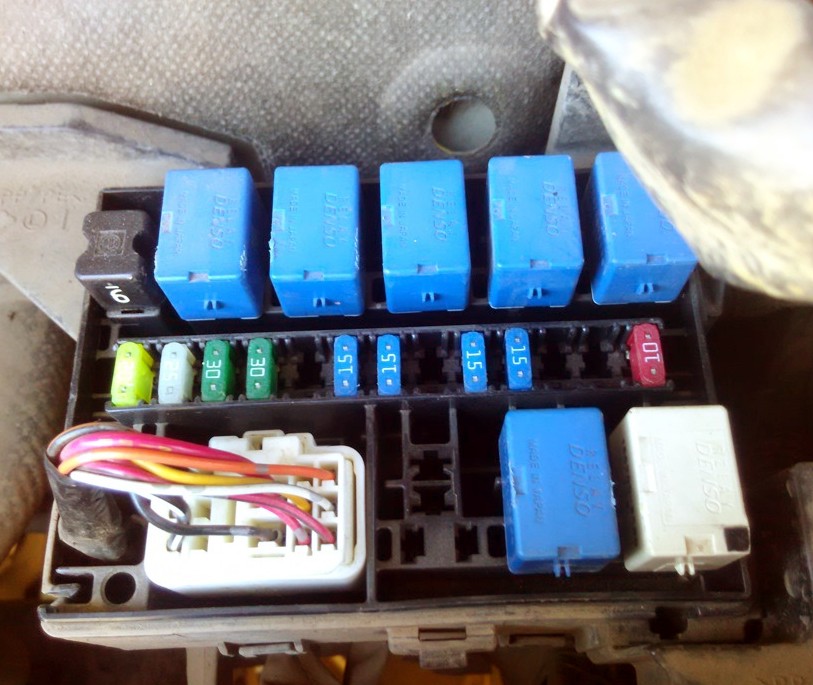

Блок под капотом
Этот блок расположен в моторном отсеке рядом с аккумулятором и защищен пластиковой крышкой.

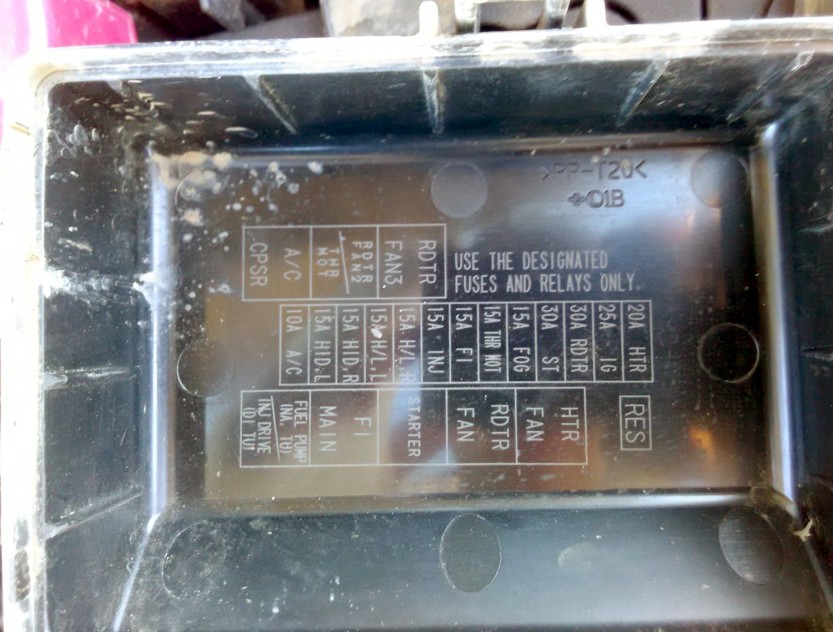

Пример схемы блока под капотом
Обозначения предохранителей и реле в Suzuki Alto
| A/C | кондиционер |
| ABS | антиблокировочная система тормозов (АБС) |
| ALT | генератор |
| ALT-S | генератор (сенсорный) |
| AM | стартер / переключатель зажигания |
| DEF | обогрев заднего стекла |
| DOME | внутреннее освещение салона |
| DOOR | замки дверей |
| ECU | электронный блок управления двигателем |
| EDU | модуль управления впрыском |
| EFI | электронная система впрыска топлива |
| ENG MAIN | основной цепь двигателя |
| FAN | вентилятор охлаждения |
| FOG | противотуманные фары |
| Fr | передний ряд |
| F-TAIL | задние габаритные огни |
| GAUGE | приборная панель, датчики |
| HAZARD | аварийная сигнализация |
| HAZ-TRN | аварийка и указатели поворота |
| HEAD | главные фары (ближний свет) |
| HEAD LH | левая главная фара |
| HEAD RH | правая главная фара |
| HORN | гудок / звуковой сигнал |
| HTR | система обогрева |
| I/UP | холостой ход |
| IG | зажигание |
| IGN | система зажигания |
| MAIN | основной предохранитель |
| P/W | электростеклоподъемники |
| POWER | основное питание |
| PWR | питание электрооборудования |
| RAD | магнитола / радио |
| Rr | задний ряд |
| CIG | прикуриватель и розетки |
| SPARE | запасной предохранитель |
| ST | стартер |
| STOP | тормозные огни |
| TAIL | задние габаритные фонари |
| TURN | указатели поворота |
| WASH | омыватели стекол |
| WIP | дворники (очистители) |
| WIPER | стеклоочистители |
Если у вас есть полезные дополнения к схемам предохранителей Suzuki Alto или опыту эксплуатации, поделитесь в комментариях.
