Предохранители и реле Suzuki Alto 8G

Suzuki Alto восьмого поколения производился в период с 2014 по 2022 год, включая модели 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 и 2022 годов выпуска. В этой подробной статье мы разберем расположение блоков предохранителей и реле для Suzuki Alto 8, предоставим схемы предохранительных коробок, точные места установки с фотографиями и примеры. Особое внимание уделим предохранителю, отвечающему за прикуриватель и гнездо для аксессуаров, а также другим ключевым элементам электрической системы автомобиля.

Функции предохранителей и реле в Suzuki Alto 8 могут варьироваться в зависимости от конкретного года выпуска, комплектации и уровня электрического оборудования вашего авто. Рекомендуем проверять по руководству пользователя.

Блок предохранителей в салоне

В интерьере Suzuki Alto 8 основной блок предохранителей и реле размещен под приборной панелью слева от руля, непосредственно за перчаточным ящичком (бардачком). Это удобное место для доступа к элементам электрики салона.

Фото расположения блока предохранителей в салоне

Всегда сверяйтесь с маркировкой на крышке блока предохранителей для точного соответствия схемы вашей модели Suzuki Alto 8.

Схема блока предохранителей в салоне Suzuki Alto 8

Подробное описание предохранителей и реле

1	30A (P /W) Электростеклоподъемники передних дверей
2	5A (ACC) Аудиосистема и радио
3	10A (MTR) Приборная панель и счетчики
4	15A (IG) Система зажигания
5	5A (IG1 SIG2) Электроусилитель рулевого управления
6	20A (PSD R) Правая сдвижная дверь
7	5A (T/M2) Селектор передач автоматической трансмиссии
8	15A (STL) Электрозамок двери
9	15A (HORN) Кнопка звукового сигнала (клаксон)
10	20A (D/L) Центральный замок дверей
11	10A (HAZ) Аварийная сигнализация
12	10A (T/M) Электронная система трансмиссии
13	15A (RADIO) Мультимедийная система и радио
14	15A (ACC2) Гнездо прикуривателя и аксессуаров
15	5A (IG1 SIG3) Датчик лазерного радара
16	5A (ACC3) Резерв [стандартная модель]. Радио [турбированная версия]
17	10A (DOME2) Внутреннее освещение салона
18	5A (DOME) Освещение приборной панели
19	5A (KEY) Замок зажигания
20	20A (P /WT) Электростеклоподъемники задних дверей
21	20A (PSD L) Левая сдвижная дверь
22	5A (KEY 2) Дополнительный цепь замка зажигания
23	5A (TAIL L) Резерв [без турбо]. Левый задний фонарь [турбо]
24	5A (A-STOP) Система остановки двигателя на холостом ходу
25	10A (TAIL) Задние габаритные огни [стандарт]. Правый задний фонарь / номерной [турбо]
26	10A (IG1 SIG) BCM или система idle stop
27	10A (A/ B) Под airbag безопасности
28	10A (BACK) Задние противотуманные фонари
29	5A (ABS) Системы ABS и ESP
30	10A (MRR HTR) Обогрев боковых зеркал
31	15A (RR DEF) Обогрев заднего стекла
32	10A (S/H) Обогрев передних сидений
33	10A (WIP) Электропривод стеклоочистителя
34	5A (IG2 SIG) Вентилятор печки
35	15A (WASH) Насос омывателя лобового стекла
36	10A (T/M3) Дополнительная цепь трансмиссии
37	20A (FR WIP) Передний дворник
38	10A (STOP (энергия заряда транспортных средств)) Тормозные огни

Блоки предохранителей под капотом

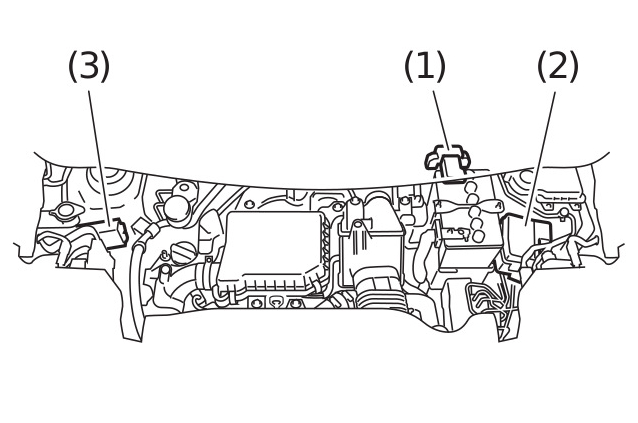

В моторном отсеке Suzuki Alto 8 предусмотрено до трех блоков с предохранителями и реле для защиты ключевых систем двигателя и электроники. Это включает силовые предохранители, основной и дополнительный блоки.

Силовой блок предохранителей

Высоковольтный блок с мощными плавкими предохранителями (fuse box) монтируется непосредственно на положительном выводе аккумулятора в моторном отсеке Suzuki Alto 8.

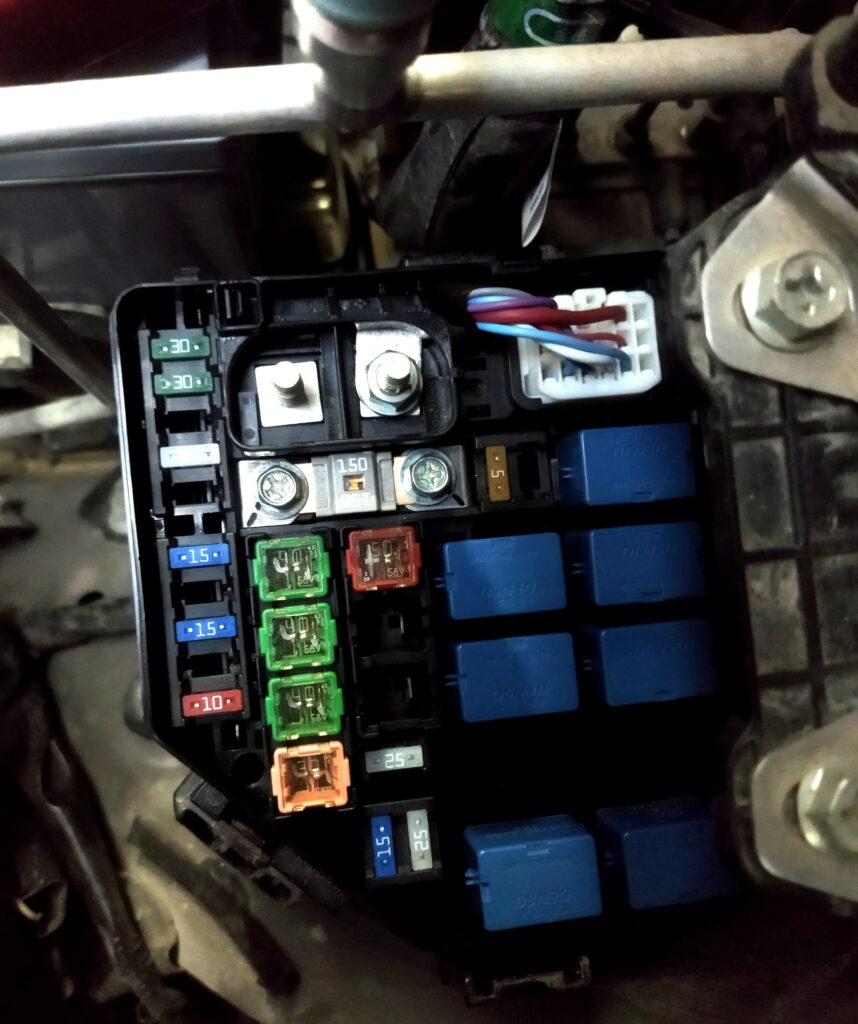

Основной блок подкапотного пространства

Этот ключевой блок предохранителей расположен слева в моторном отсеке, в непосредственной близости от аккумуляторной батареи, для удобства обслуживания электрических цепей двигателя.

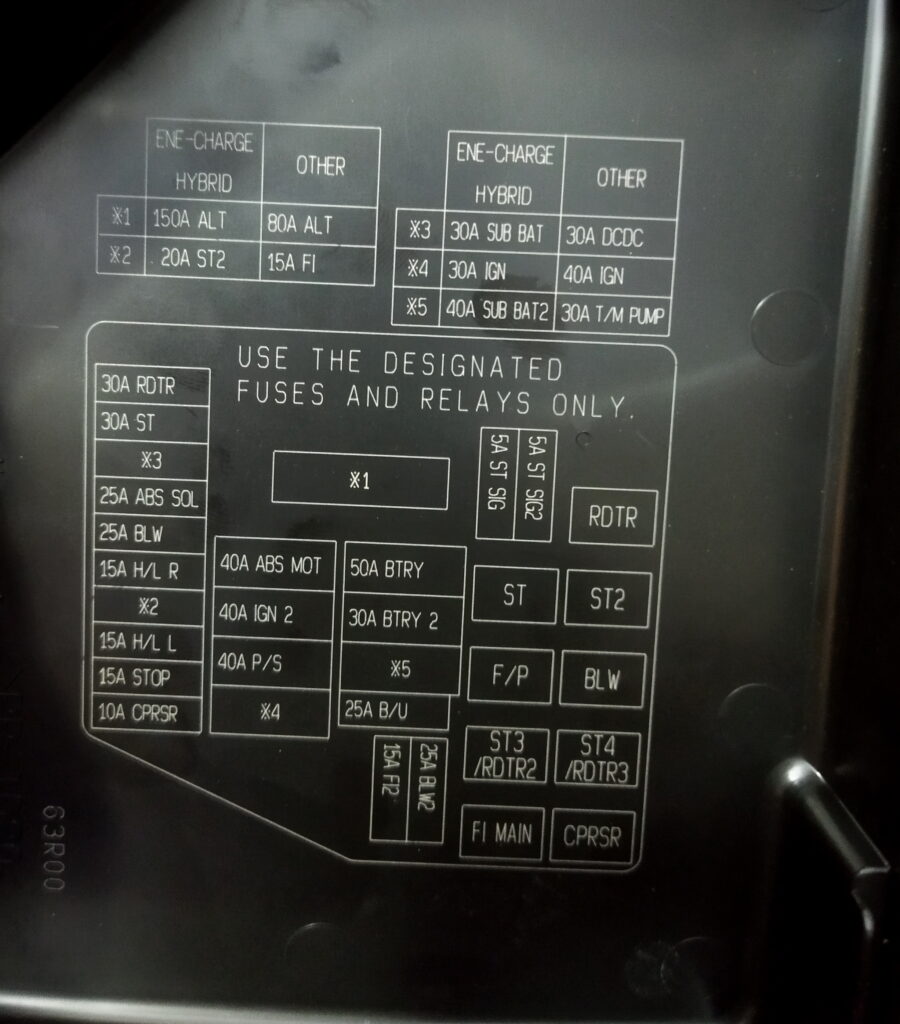

Диаграмма основного блока

Назначение предохранителей в основном блоке

(RDTR) — Вентилятор охлаждения радиатора
(ST) — Система запуска стартера
DCDC; [ENE-CHARGE HYBRID] SUB BAT
(ABS SCL) — Антиблокировочная система тормозов (ABS)
(BLW) — Электровентилятор
H/L R — Правая фара ближнего/дальнего света
[ENE-CHARGE HYBRID] ST — Стартерная система гибридной версии
H/L L — Левая фара ближнего/дальнего света
(STOP) — Тормозные стоп-сигналы
(CPRSR) — Компрессор системы кондиционирования
(ALT) — Генератор и зарядка аккумулятора
([ENE-CHARGE HYBRID] ALT — Зарядка в гибридной системе
(ST SIG) — Сигнал стартера
(ABS MOT) — Мотор ABS
(IGN 2) — Вторая цепь зажигания
(P/S) — Электрорегулировка сидений
([ENE-CHARGE HYBRID] IGN — Зажигание гибридной модели
(BTRY) — Основной аккумулятор
(T/M PUMP) — Насос трансмиссии
(B/U) — Задние ходовые огни
(BLW2) — Вспомогательный электровентилятор
(F/P) — Топливный насос
(RDTR) — Основной вентилятор радиатора
(BLW) — Основной электровентилятор
(CPRSR) — Компрессор A/C

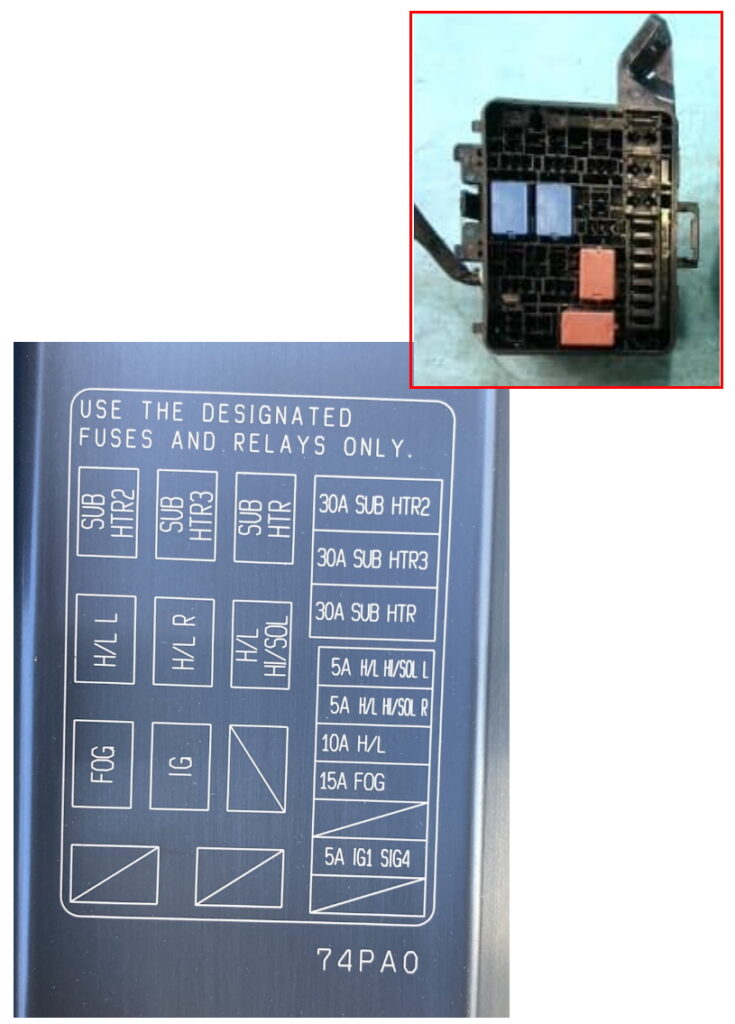

Дополнительный блок предохранителей

Схема и назначение дополнительного блока предохранителей Suzuki Alto 8

Если вы обнаружили неточности в описании предохранителей Suzuki Alto 8 или желаете дополнить информацию о схемах реле и блоках — оставляйте отзывы в комментариях.
