Skoda Yeti — популярный компактный кроссовер от чешского производителя. Период производства: 2009–2018 годы, включая модели 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годов. За эти годы модель пережила обновление стиля и технических характеристик. В 2019 году дебютировал прототип следующего поколения. В этой статье мы подробно разберем расположение и устройство блоков предохранителей и реле в Skoda Yeti, с фото и схемами. Особое внимание уделим предохранителю прикуривателя, а также предоставим возможность скачать руководство по эксплуатации для владельцев Шкода Йети.
Число компонентов в блоках предохранителей Skoda Yeti, их функции и характеристики могут варьироваться в зависимости от года выпуска, типа двигателя и уровня комплектации. При возникновении вопросов рекомендуем обратиться к официальному дилеру Škoda за точными данными по вашей модели.
Расположение блоков в салоне Škoda Yeti
Основной блок предохранителей в салоне
Главный монтажный блок предохранителей Škoda Yeti установлен в конце приборной панели, с водительской стороны. Это удобное место для быстрого доступа при замене предохранителей.

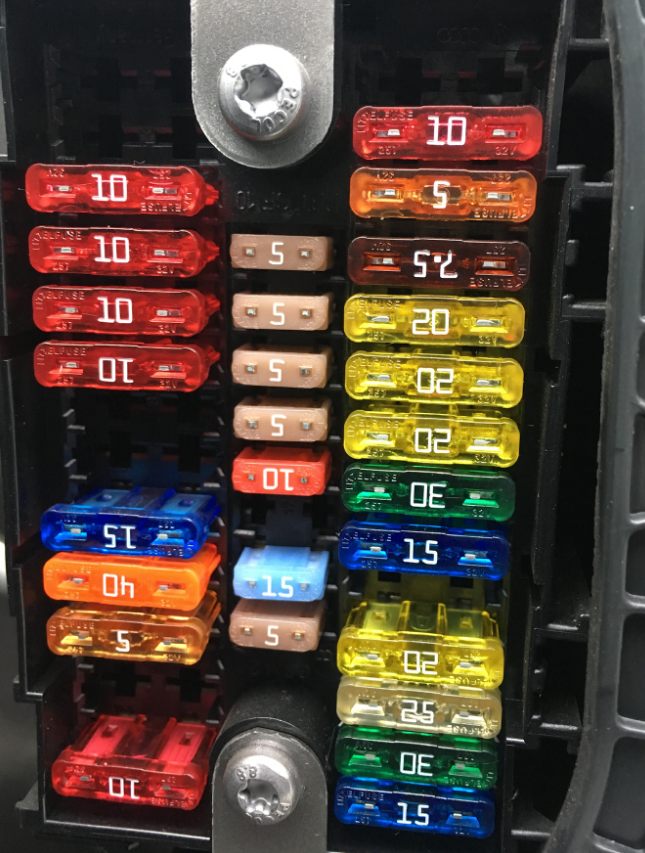

Фото — пример доступа к блоку предохранителей в салоне Skoda Yeti
В ряде комплектаций Skoda Yeti на внутренней стороне крышки блока предохранителей размещена актуальная схема с расшифровкой предохранителей для самостоятельной диагностики.

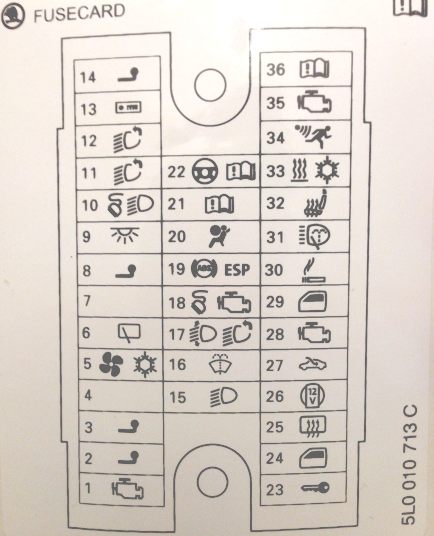

Расшифровка схемы блока предохранителей в салоне Škoda Yeti
Вариант 1: Расположение и назначение предохранителей
| 1 | (10A) Обогрев системы вентиляции коробки передач (дизельный двигатель) Блок управления автоматической коробкой передач DQ200 |
| 2 | (20A) Блок управления электрооборудованием прицепа |
| 3 | (15A) Блок управления электрооборудованием прицепа |
| 4 | (5A) Панель приборов, рукоятка переключателя стеклоочистителей, рычаг переключения указателей поворота |
| 5 | (40A) Вентилятор отопителя, вентилятор системы охлаждения, кондиционер, Сlimatronic |
| 6 | (15A) Очиститель заднего стекла |
| 7 | (5A) Телефон |
| 8 | (15A) Блок управления электрооборудованием прицепа |
| 9 | (10A) Многофункциональный блок управления |
| 10 | (10A) Датчик дождя, переключатель света, центральный штекер для присоединения диагностического стенда |
| 11 | (10A) Левая фара |
| 12 | (10A) Правая фара |
| 13 | (15A) Аудиосистема / навигационная система |
| 14 | (5) Тягово – сцепное устройство |
| 15 | (5A) Выключатель освещения |
| 16 | (5A) Обогреватели форсунок омывателя лобового стекла |
| 17 | (5A) Корректор фар |
| 18 | (10A) Центральный штекер для присоединения диагностического стенда, блок управления двигателем, тормозной сенсор |
| 19 | (5A) Блок управления ABS, ESP, выключатель контроля давления воздуха в шинах, блок управления оборудованием для облегчения стоянки, выключатель режима Offroad, кнопка пуска и остановки |
| 20 | (5A) Система SRS, Выключатель и блок управления системой Airbag |
| 21 | (5A) WIV, фонарь заднего хода, темнение зеркал, датчик давления, подготовка для телефона, расходомер воздуха |
| 22 | (5A) Панель приборов, блок управления электромеханическим усилителем рулевого привода, Haldex |
| 23 | (15A) Система замков с центральным управлением и крышка багажника |
| 24 | (30A) Стеклоподъемник окон сзади |
| 25 | (25A/30A) Обогрев заднего стекла, независимый дополнительный отопитель и вентиляция |
| 26 | (20A) Разъем питания дополнительного оборудования (багажник) |
| 27 | (30A) Электроуправляемый сдвигаемый и откидной солнечный люк в крыше автомобиля, электроуправляемая солнцезащитная шторка |
| 28 | (15A) Реле топливного насоса, блок управления топливным насосом, клапанные форсунки |
| 29 | (30A) Стеклоподъемник окон впереди |
| 30 | (20A) Прикуриватели, передний и задний |
| 31 | (20A) Система омывателя/ очистителя фар |
| 32 | (20A) Подогреватель сидений |
| 33 | (7,5) Отопитель, Сlimatic, Сlimatronic |
| 34 | (5A) Противоугонная система |
| 35 | (10A) Управление трансмиссией |
| 36 | (5A) Аудиосистема |
Вариант 2: Назначение предохранителей в салоне
- Нагревательный элемент сапуна КП (дизельный двигатель), Автоматическая коробка передач
- Тягово-сцепное устройство — левый фонарь
- Электрическая розетка тягово-сцепного устройства
- Комбинация приборов, подрулевые рычаги, камера
- Вентилятор системы отопления, вентилятор радиатора, климатическая установка, Climatronic
- Стеклоочиститель заднего стекла
- Аварийный вызов
- Тягово-сцепное устройство — правый фонарь
- Плафоны освещения салона, задний противотуманный фонарь
- Датчик дождя, переключатель освещения, диагностический разъём
- Фары — левая сторона
- Фары — правая сторона
- Головное устройство
- Центральная система управления, система управления двигателя
- Переключатель освещения
- Полный привод
- KESSY, блокировка рулевого управления
- Диагностический разъём, система управления двигателя, датчики тормозной системы, полный привод, система СТАРТ-СТОП
- ABS, ESC, выключатель индикатора контроля давления в шинах, парковочный ассистент, выключатель режима OFF ROAD, клавиша системы СТАРТ-СТОП
- Подушка безопасности
- Гибкий интервал техобслуживания — WIV, фонарь заднего хода, затемняемое зеркало заднего вида, датчики давления, комплект
для подключения телефона, массовый расходомер воздуха, корректор фар и регулятор наклона фар - Комбинация приборов, электромеханический усилитель рулевого управления, шина данных
- Центральный замок, крышка бажного отсека
- Электрические стеклоподъёмники — задние двери
- Обогрев заднего стекла, автономный отопитель и вентилятор
- Розетка в багажном отсеке
- Электропривод подъёмно-сдвижного люка, электропривод солнцезащитной шторки
- Топливный насос, форсунки, подогрев AdBlue®
- Электрические стеклоподъёмники — передние двери, наружные зеркала заднего вида — обогрев, функция складывания, регулировка положения зеркальных элементов
- Розетка 12 В — передняя и задняя (прикуриватель)
- Омыватель фар
- Передние сиденья с подогревом
- Отопитель, климатическая установка, Climatronic, дистанционное управление автономного отопителя
- Противоугонная сигнализация, резервная сирена
- Автоматическая коробка передач
- Тягово-сцепное устройство
В обоих вариантах предохранитель прикуривателя в Škoda Yeti обозначен номером 30 — ключевой элемент для питания розеток 12В.
Блок реле в салоне Skoda Yeti

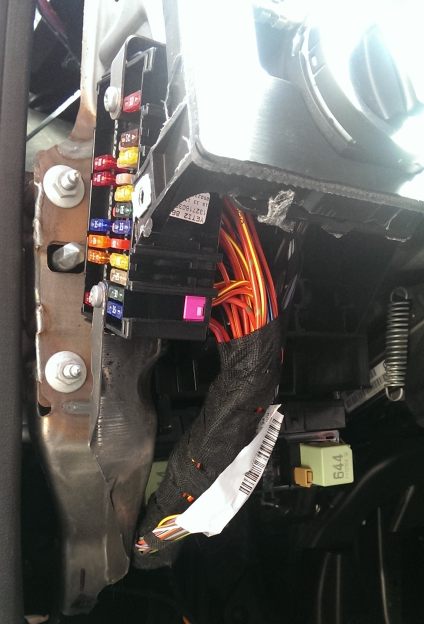

Реле размещены под приборной панелью, непосредственно за основным блоком предохранителей, для надежной работы электрических систем автомобиля.
Общая схема блока реле в Škoda Yeti
Функции реле в блоке Škoda Yeti
| 1 | Реле основных цепей зажигания |
| 2 | Реле обогревателя заднего стекла |
| 3 | |
| 4 | Реле топливного насоса |
| 5 | Реле вспомогательных цепей зажигания |
| F1 | (30A) Электропривод сиденья |
Блок предохранителей и реле под капотом Skoda Yeti
Этот блок расположен слева в моторном отсеке, за пластиковой защитной крышкой. Он делится на две секции: высокомощные предохранители (плавкие вставки) и основной блок с предохранителями низкого номинала, где также размещены реле, включая реле управления двигателем Škoda Yeti.
Фото блока под капотом Škoda Yeti
Схема блока предохранителей под капотом Skoda Yeti
Расшифровка предохранителей
Вариант 1: Назначение в блоке под капотом
| 1 | Не используется |
| 2 | (30A) Коробка передач DSG |
| 3 | (5A) Многофункциональный блок управления, Измерительная линия |
| 4 | (20A) Система ABS/ ESP |
| 5 | (15A) Коробка передач DSG |
| 6 | (5A) Панель приборов, рукоятка переключателя стеклоочистителей и рычаг переключения указателей поворота |
| 7 | (40A) Основные цепи зажигания |
| 8 | (15A) Рaдиoприeмник |
| 9 | (5A) Телефон |
| 10 | (5A/ 10A) Управление двигателем, Питание катушки реле блока управления двигателем |
| 11 | (20A/ 30A) Дополнительный отопитель |
| 12 | (5A) Блок диагностики |
| 13 | (15A/ 30A) Управление двигателем |
| 14 | (20A) Управление двигателем, Зажигание |
| 15 | (5A/10A) Лямбда-зонд, реле топливного насоса реле свечей накаливания |
| 16 | (30A) Центральный блок управления электрической бортовой сетью, правая основная фара, правый задний группированный световой прибор |
| 17 | (15A) Звуковой сигнал |
| 18 | (30A) Усилитель цифрового процессора для обработки звука |
| 19 | (30A) Очиститель лобового стекла |
| 20 | (10A/ 15A/ 20A) Регулировочный клапан давления топлива |
| 21 | (10A/ 15A/ 20A) Лямбда–зонд |
| 22 | (5A) Выключатель для педали сцепления, выключатель для педали управления тормозной системой |
| 23 | (5A/ 10A/ 15A) Насос охлаждающей жидкости магнитный клапан для ограничения давления наддува, переключающий клапан охладителя топливного насоса высокого давления |
| 24 | (10A) Фильтр с активированным углем, клапан для рециркуляции ОГ |
| 25 | (40A) Система ABS/ESP |
| 26 | (30A) Многофункциональный блок управления |
| 27 | (50A) Свечи накаливания, пред пусковой нагрев |
| 28 | (50A) Обогреватель лобового стекла |
| 29 | (50A) Электропитание салона |
| 30 | (50A) Зажим Х |
Вариант 2: Функции предохранителей под капотом
- Не используется
- Автоматическая коробка передач, управление системы AdBlue
- Модуль данных АКБ
- ABS
- Автоматическая коробка передач
- Не используется
- Питание клеммы 15, стартер
- Головное устройство, комбинация приборов, телефон
- Не используется
- Система управления двигателя
- Автономный отопитель и вентиляция
- Шина данных
- Система управления двигателя
- Зажигание
- Лямбда-зонд, топливный насос, система предварительного накаливания
- Правая фара, правый задний фонарь
- Звуковой сигнал
- Усилитель аудиосистемы
- Стеклоочиститель ветрового стекла
- Регулятор давления топлива, ТНВД
- Лямбда-зонд
- Выключатель педали сцепления, выключатель педали тормоза
- Насос системы охлаждения, клапан ограничителя давления наддува, переключающий клапан радиатора, топливный насос
- Адсорбер, клапан рециркуляции отработавших газов, вентилятор радиатора
- ABS
- Левая фара, левый задний фонарь
- Система предварительного накаливания
- Обогрев ветрового стекла
- Подача электропитания на внутренний блок предохранителей (предохранители №№ 24, 27 31, 32), электропривод регулировки
сидений - Клемма X
Руководство по эксплуатации Škoda Yeti
Если возникли дополнительные вопросы по предохранителям, реле или электрике Skoda Yeti, ознакомьтесь с официальным руководством по ремонту и эксплуатации: «скачать». Также欢迎 задавать вопросы в комментариях — мы поможем разобраться с вашей моделью.
