Предохранители и реле Škoda Kodiaq

Skoda Kodiaq — популярный среднеразмерный кроссовер, представленный с 2016 года. В России модель поступила в официальную продажу в 2017 году и продолжает выпускаться по сей день. В этой статье мы подробно разберем расположение блоков предохранителей и реле в Skoda Kodiaq, предоставим актуальные схемы распиновки, опишем функции каждого элемента, включая предохранитель прикуривателя и розетки 12В. Также в конце вы найдете ссылку на руководство по эксплуатации Skoda Kodiaq для самостоятельного ремонта и обслуживания.

Важно помнить: один предохранитель может защищать несколько устройств, а одно устройство — несколько предохранителей. Всегда проверяйте назначение по вашему руководству по эксплуатации Skoda Kodiaq.

Блок предохранителей в салоне

Расположен под торпедо, за бардачком на стороне водителя. Чтобы получить доступ, нажмите на защелку A, затем потяните сначала по стрелке 1, а потом по стрелке 2.

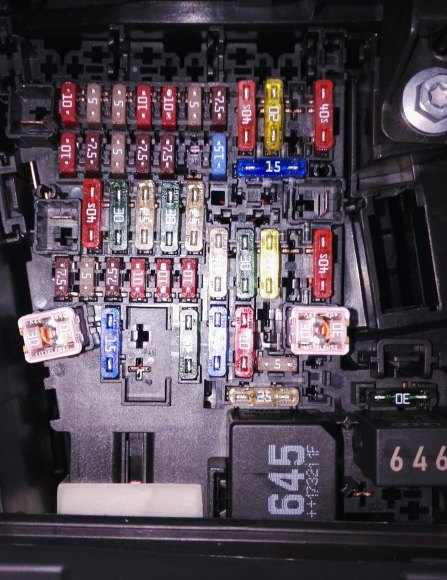

Фото — пример расположения блока fuse box Skoda Kodiaq в интерьере

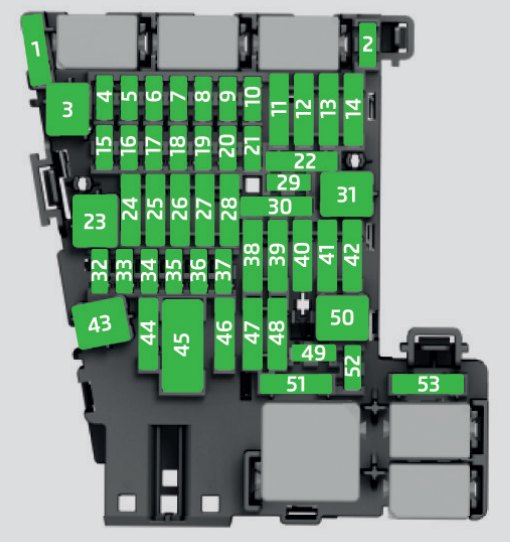

Распиновка схемы предохранителей в салоне Skoda Kodiaq

Назначение предохранителей и реле в салонном блоке

1. SCR (AdBlue®) 30A — блок управления подогревом восстановителя (для дизельных двигателей)
2. Подогрев руля
3. Не задействовано
4. Охранная система / 10А — подогрев рулевого колеса
5. 5А — шина данных, OBD-диагностика
6. 5А — автоматическая трансмиссия
7. 10A — климат-контроль, приемник пульта обогрева, обогрев заднего и лобового стекол, задний климат, мониторинг давления шин
8. 10A — выключатель света, датчик дождя, ручник, ambient-подсветка, датчик сигнализации, фары, подсветка дверей
9. 5А — подрулевые переключатели, рулевая колонка
10. 7,5А — дисплей мультимедиа Infotainment
11. Освещение слева
12. Мультимедийная система Infotainment
13. 25А — преднатяжители ремней — левая сторона
14. 40А — вентилятор климат-системы и обогревателя
15. 10А — электрорегулировка руля
16. 10А — USB-разъемы, диагностика, Phonebox
17. Приборная панель, экстренный вызов
18. 7,5А — камера заднего вида
19. 7,5А — система KESSY (keyless)
20. Система SCR (AdBlue®), тормоза
21. 15А — полный привод
22. 15А — тягово-сцепное устройство
23. 30А — панорамный люк
24. Свет справа
25. 30А — центральный замок: левые передние/задние двери, стеклоподъемники слева, левое зеркало (обогрев, складывание, регулировка)
26. 25А — подогрев передних кресел
27. Салонное освещение
28. 25А — тягово-сцепное устройство
29. Не задействовано
30. 15А — регулировка амортизаторов
31. Открытие багажника
32. 7,5А — парктроники, ассистент парковки, контроль слепых зон
33. 5А — подушки безопасности
34. 7,5А — климат, фонари заднего хода, авто-зеркала, подогрев сидений, ручник, переключатель света, панель кнопок, доп. обогрев, USB
35. 10А — диагностика, камера, радар
36. 10А — LED-фару — правая
37. 10А — LED-фару — левая
38. 25А — тягово-сцепное устройство
39. 30А — центральный замок: правые передние/задние двери, стеклоподъемники справа, правое зеркало (обогрев, складывание, регулировка)
40. 20А — прикуриватель, розетка 12В в Skoda Kodiaq
41. 25А — преднатяжители ремней — правая сторона
42. 40А — блокировка багажника, омыватель фар и стекол
43. 30А — аудиоусилитель
44. 15А — тягово-сцепное устройство
45. 15А — электроника водительского сиденья
46. 30А — инвертор 230В
47. 15А — задний стеклоочиститель
48. 10А — контроль движения и полосы
49. 5А — стартер (реле), выключатель сцепления
50. 30А — контроль багажника
51. 25А — подогрев заднего сиденья
52. 10А — вентиляция и подогрев передних сидений
53. 30А — обогрев заднего стекла

Предохранитель прикуривателя и розетки 12В — номер 40 на 20А в салонном блоке.

• Реле 645 — электропитание клеммы 15
• Реле 646 — обогрев заднего стекла
• Реле 646 — розетки 12В

Блок под капотом

Предохранители и реле в моторном отсеке

Основной блок fuse box Skoda Kodiaq в двигательном отсеке расположен слева. Для открытия нажмите фиксаторы крышки по стрелкам 1 одновременно и поднимите по стрелке 2.

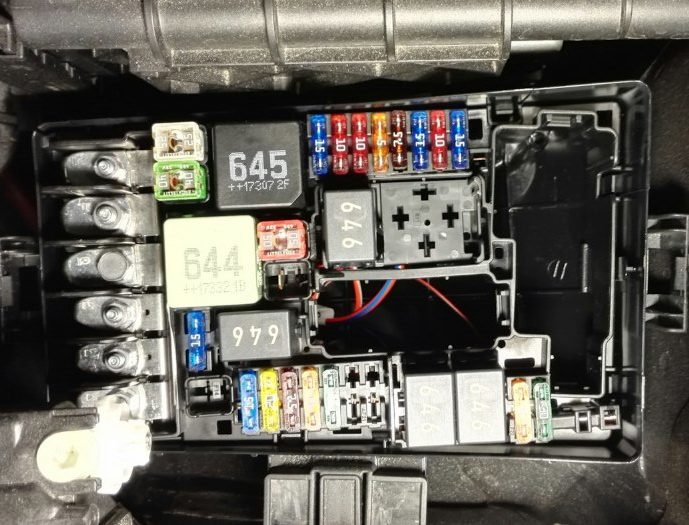

Фото доступа к блоку под капотом Skoda Kodiaq

Блок включает высокомощные вставки и стандартные предохранители для электрооборудования двигателя.

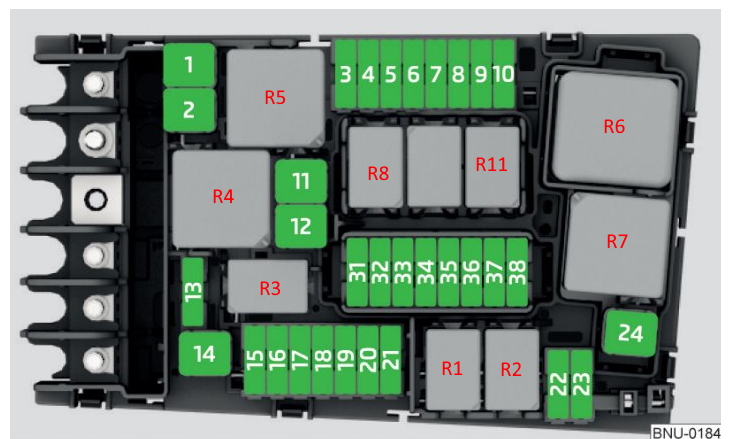

Распиновка предохранителей под капотом

1. 25А — ESC, электронный ручник
2. 40/60А — ESC, ABS-система
3. 15/30А — блок управления двигателем ECU
4. 5/10А — вентилятор радиатора, регулятор топлива, доп. обогрев, накал свечей, расходомер, тормоза, элементы мотора
5. 10А — зажигание, бензонасос, датчик масла, компоненты двигателя
6. 5А — датчик давления тормозов (педаль)
7. 7,5/10А — насос охлаждения, заслонка EGR, вентиляция картера, моторные компоненты
8. 10/15А — лямбда-зонд, NOx-датчик, сажевый фильтр
9. Насос охлаждения, зажигание, элементы двигателя
10. 15/20А — топливный насос
11. Дополнительный обогрев, подогрев лобового стекла
12. 40А — дополнительный электрический нагреватель
13. 15А — масляный насос АКПП
14. Обогрев лобового стекла
15. 15А — клаксон
16. 20А — зажигание
17. 7,5А — ESC, ECU, основное реле
18. 5А — CAN-шина, модуль АКБ
19. 30А — дворники лобового стекла
20. 10А — иммобилайзер
21. Автоматическая КПП
22. 5А — блок управления двигателем
23. 30А — стартер
24. 40А — дополнительный нагреватель
25. Не задействовано
26. Не задействовано
27. Автоматическая трансмиссия
28. Не задействовано

Реле в блоке под капотом Skoda Kodiaq

• R1 — реле стартера 1 -J906-
• R2 — реле стартера 2 -J907-
• R3 — реле сигнала -J413-
• R4 — реле большой мощности -J360-
• R5 — главное реле -J271- (бензин) / питание клеммы 30 -J317- (дизель)
• R6 — блок автоматики свечей -J179- (бензин)
• R7 — реле малой мощности -J359- (дизель)
• R8 — питание моторных компонентов -J757-
• R11 — реле подогрева лобового стекла

Высоко мощные силовые предохранители

Схема силового блока Skoda Kodiaq

Функции силовых предохранителей

1. 125А — питание клеммы 30_1
2. 400А — генератор с регулятором
3. 80А — усилитель рулевого управления
4. 80А — питание клеммы 30_1
5. 50/80А — блок вентилятора радиатора
6. 50А — подогрев лобового стекла, доп. обогреватель

Руководство по эксплуатации

Подробные советы по ремонту, обслуживанию и диагностике Skoda Kodiaq доступны в официальной инструкции: «скачать».
