Skoda Felicia представляет собой компактный автомобиль, производившийся в период с 1994 по 2001 год, включая модели 1994, 1995, 1996, 1997, 1998, 1999, 2000 и 2001 годов выпуска. Доступные варианты кузовов: хэтчбек, универсал (Felicia Combi) и фургон. Наиболее популярные силовые агрегаты — бензиновые моторы 1.3 и 1.6 литра, а также дизельный 1.9. В этой статье мы разберем расположение блока предохранителей и реле в Skoda Felicia, предоставим подробную схему с расшифровкой функций всех компонентов, включая предохранители и реле для двигателей, электрики и систем автомобиля.
Расположение блока предохранителей в салоне Skoda Felicia

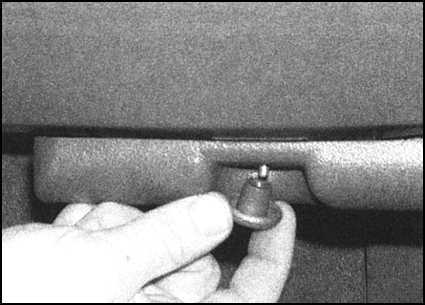

Основной монтажный блок предохранителей и реле установлен под приборной панелью на стороне переднего пассажира. Чтобы получить доступ, просто открутите винты фиксации защитной крышки и снимите ее.

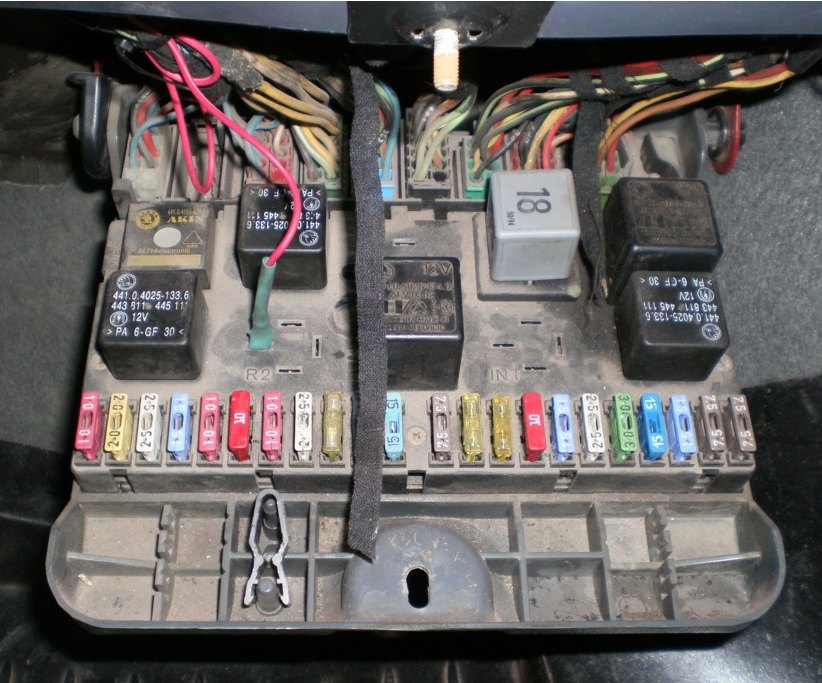

Фото — иллюстрация расположения блока предохранителей в салоне

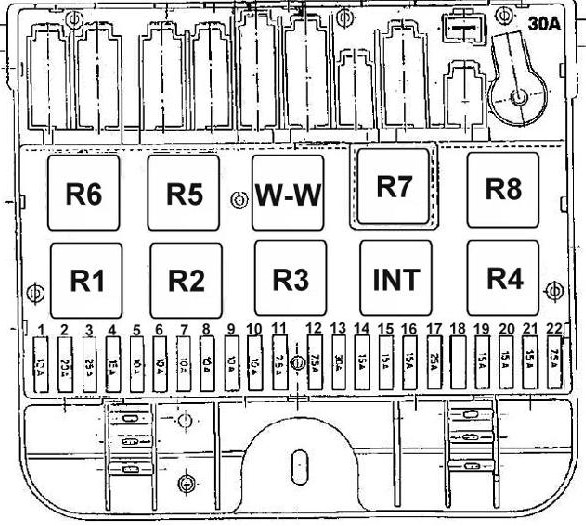

Расшифровка схемы блока предохранителей Skoda Felicia
Расшифровка предохранителей блока в Skoda Felicia
- 10А — Электропитание модуля управления топливной инжекцией
- 20А — Электроприводы стеклоочистителей и омывателей переднего и заднего стекол
- 25A — Вентилятор отопителя, система кондиционирования воздуха
- 15А — Питание электронных систем управления мотором
- 10А — Правая передняя противотуманная фара
- 10А — Левая передняя противотуманная фара, индикатор на панели
- 10А — Ближний свет правой фары
- 10А — Ближний свет левой фары, индикатор ближнего света
- 10А — Дальний свет правой фары
- 10А — Дальний свет левой фары, индикатор дальнего света
- 7.5А — Правый передний и задний габаритный свет, звуковой сигнал о незагашенных огнях
- 7.5А — Задние противотуманные фонари, индикатор
- 30А — Обогрев заднего стекла, индикатор, подогрев внешних зеркал
- 15А — Стоп-сигналы, указатели поворота в режиме аварийки, системы ABS/EDS
- 15А — Прикуриватель, освещение багажника, часы на приборной панели
- 15А — Насос омывателя фар, центральный замок
- 25А — Вентилятор охлаждения двигателя, функция «мигание» дальним светом, звуковой сигнал
- 25А — Электростеклоподъемники дверей
- 15А — Подсветка выключателя габаритов (в выкл. положении), датчик топлива, зуммер незагашенных огней, индикаторы масла, ручника, зарядки АКБ, обогрева стекла, подушек безопасности, электрорегулировка зеркал, обогрев сидений
- 15А — Питание карбюратора или ECU инжектора, иммобилайзера, катушки зажигания
- 15А — Указатели поворота, задний ход
- 7.5А — Левый передний и задний габариты, подсветка номерного знака, багажника, кнопок, щитка приборов, прикуривателя, зеркал, индикатор габаритов, аудиосистема
Предохранитель прикуривателя в Skoda Felicia — №15 на 15А.
Функции реле в блоке Skoda Felicia
| R1 | Реле активации дальнего света фар |
| R2 | Реле передних противотуманных фар |
| R3 | Реле задней противотуманной фары |
| R4 | Реле обогрева заднего стекла |
| R5 | Реле системы впрыска Bosch Mono-Motronic |
| R6 | Реле блокировки зажигания (при открытой двери, на отдельных модификациях) AKIN, SPDP |
| R7 | Реле разгрузки замка зажигания (X-реле) |
| R8 | Реле аварийной световой сигнализации |
| INT | Реле заднего стеклоочистителя и омывателя |
| W-W | Реле переднего стеклоочистителя |
Видео-пример доступа к блоку предохранителей
Посмотрите видео-инструкцию по открытию блока и замене реле в Skoda Felicia для самостоятельного ремонта.
Дополнительные предохранители для систем ABS, кондиционера и других опций могут располагаться под капотом слева в моторном отсеке. Это особенно актуально для дизельных версий с предохранителями предпускового нагревателя свечей и вентилятора охлаждения.
