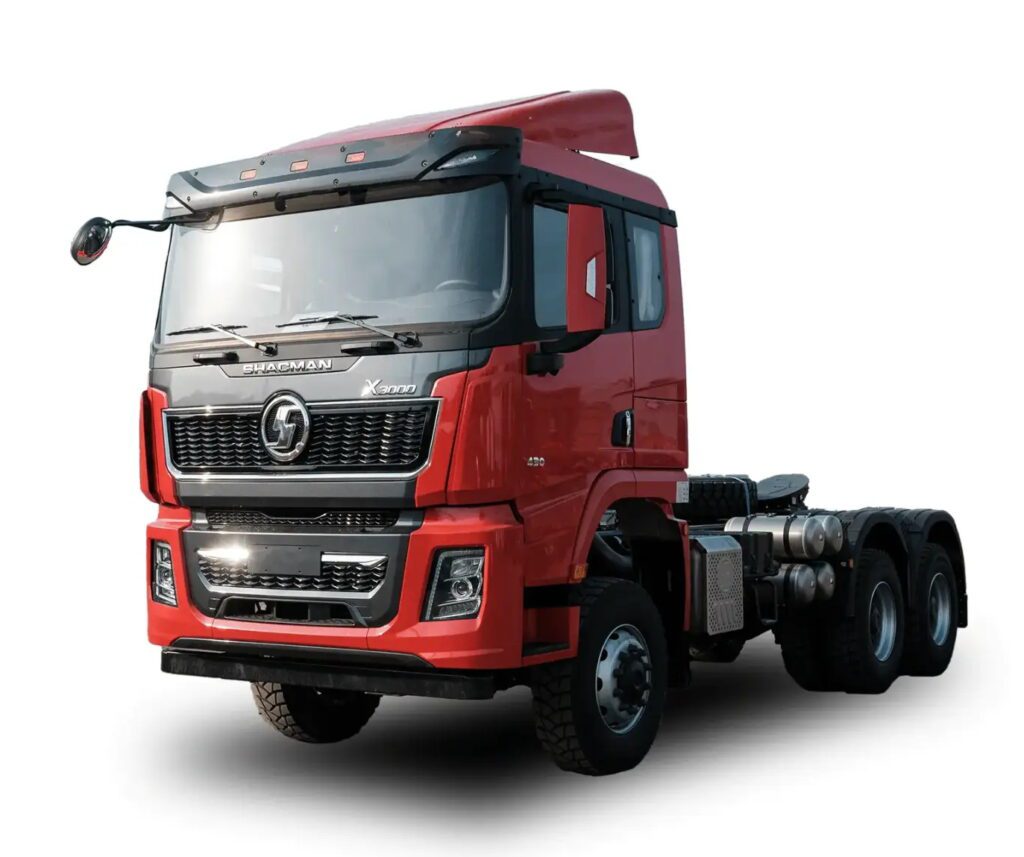

Шакман X3000 — это серия грузовых тягачей 6×4 и 4×2, самосвалов и другой специальной техники, которая экспортируется по всему миру начиная с 2000 года. За годы производства модель неоднократно модернизировалась и обновлялась. В этой статье мы подробно разберем схемы предохранителей и реле для Шакман X3000, включая расположение блоков, визуальные примеры и описания. Особое внимание уделим предохранителю прикуривателя, а также ключевым словам вроде «схема электрики Шакман X3000», «замена предохранителей» и «диагностика электрических цепей».
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска автомобиля и комплектации электрической системы.
Блок предохранителей и реле

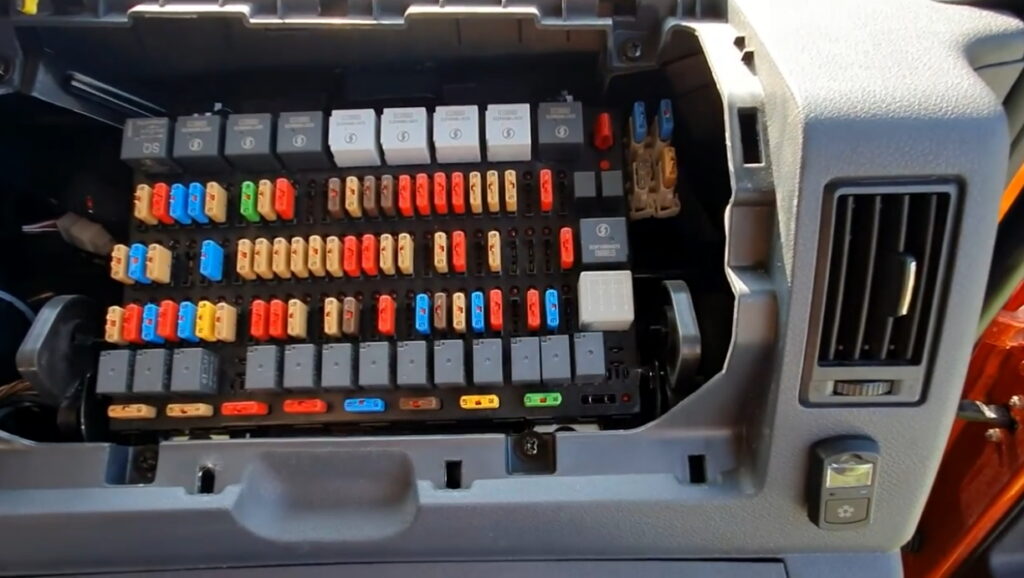

Основной блок предохранителей и реле в кабине Шакман X3000 размещен в панели приборов на стороне пассажира, под пластиковой крышкой для защиты.
Вариант 1
Фото — пример
Нумерация предохранителей и реле указана непосредственно на корпусе блока.
Описание
| F01 | 10A Разъём источника питания 24В |
| F02 | 10A Диагностический разъём OBD |
| F03 | 5A Контроллер кондиционера |
| F04 | 15A Разъём источника питания 12В |
| F05 | 5A Ретардер |
| F06 | 5A Устройство речевого оповещения о включении поворота |
| F07 | 5A Электронный парковочный тормоз |
| F08 | 10A Источник питания 30+ разъёма навесного оборудования |
| F09 | 15A Источник питания 30+ ADAS |
| F10 | 10A Источник питания 30+ (резервный) |
| F11 | 15A ABS/EBS |
| F12 | 15A EBS |
| F13 | 15A ECAS |
| F14 | 15A Независимый отопитель |
| F15 | 10A Распределительная колодка 30+ |
| F16 | 7.5A Мотор стеклоочистителя |
| F17 | 5A Габаритные фонари прицепа |
| F18 | 7.5A Задние противотуманные фары прицепа |
| F19 | 10A Инвертор 220В |
| F20 | 10A Мотор отопителя салона |
| F21 | 15A Источник питания AMT |
| F22 | 10A Источник питания AMT |
| F23 | 15A Источник питания 30+ ADAS |
| F24 | 7.5A Стоп-сигналы прицепа |
| F25 | 10A Источник питания DR распределительной коробки шасси |
| F26 | 15A Источник питания DR ADAS |
| F27 | 5A Генератор |
| F28 | 10A Источник питания DR резервный |
| F29 | 10A Источник питания 15+ резервный |
| F30 | 10A Источник питания 15+ резервный |
| F31 | 10A Предохранитель разъёма диода источника питания 30+ |
| F32 | 10A Прикуриватель |
| F33 | 5A Распределительная колодка ACC |
| F34 | 15A Источник питания ACC ADAS |
| F35 | 15A Источник питания ACC резервный |
| F36 | 10A Источник питания DR ABS |
| F37 | 10A Распределительная колодка DR |
| F38 | 15A Источник питания DR разъёма навесного оборудования |
| F39 | 5A Комбинация приборов |
| F40 | 10A Контроллер автопоезда VCU |
| F41 | 10A Контроллер дверей и кондиционирования DCM |
| F42 | 10A Контроллер дверей и кондиционирования DCM |
| F43 | 5A Телематический комплекс TXI |
| F44 | 10A Модуль терминальных вычислений |
| F45 | 5A Ключ PSU |
| F46 | 10A Система электронной блокировки рулевой колонки ESCL |
| F47 | 5A Система контроля давления в шинах TPMS |
| F48 | 5A Система кругового обзора |
| F49 | 5A Шлюз GW |
| F50 | 7.5A Клаксон |
| F51 | 7.5A Фонари заднего хода и охрана прицепа |
| F52 | 15A Источник питания реле разъёма навесного оборудования |
| F53 | 15A Источник питания D+ резервный |
| RLY1 | Реле источника питания ACC 40A |
| RLY2 | Реле источника питания DR 40A |
| RLY3 | Реле источника питания D+ 20A |
| RLY4 | Реле заднего противотуманного фонаря прицепа |
| RLY5 | Реле стоп-сигналов прицепа |
| RLY6 | Реле стеклоочистителей |
| RLY7 | Реле навесного оборудования |
| RLY8 | Реле заднего хода и охраны прицепа |
| D1 | Сигнал обратной связи источника питания 30+ |
| D2 | Сигнал обратной связи источника питания DR |
| D3 | Сигнал обратной связи источника питания 15+ |
| D4 | Сигнал обратной связи источника питания D+ |
Вариант 2
Фото — пример

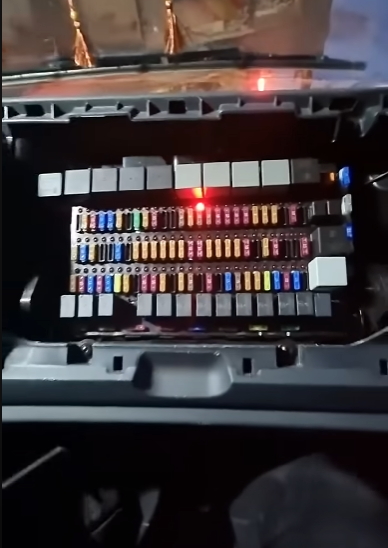

Перегоревший предохранитель обозначается индикаторной лампой. Актуальные маркировки нанесены на внутренней стороне крышки блока. Проверяйте данные по своим схемам электрики Шакман X3000.

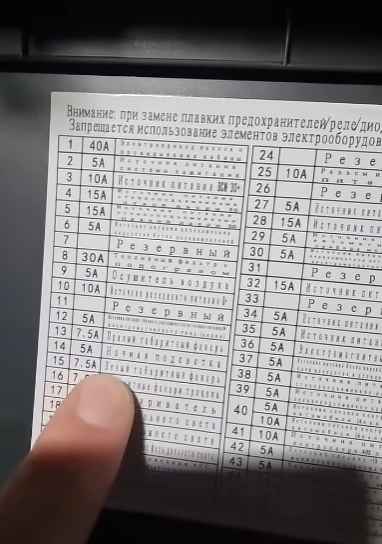

Актуальное обозначение

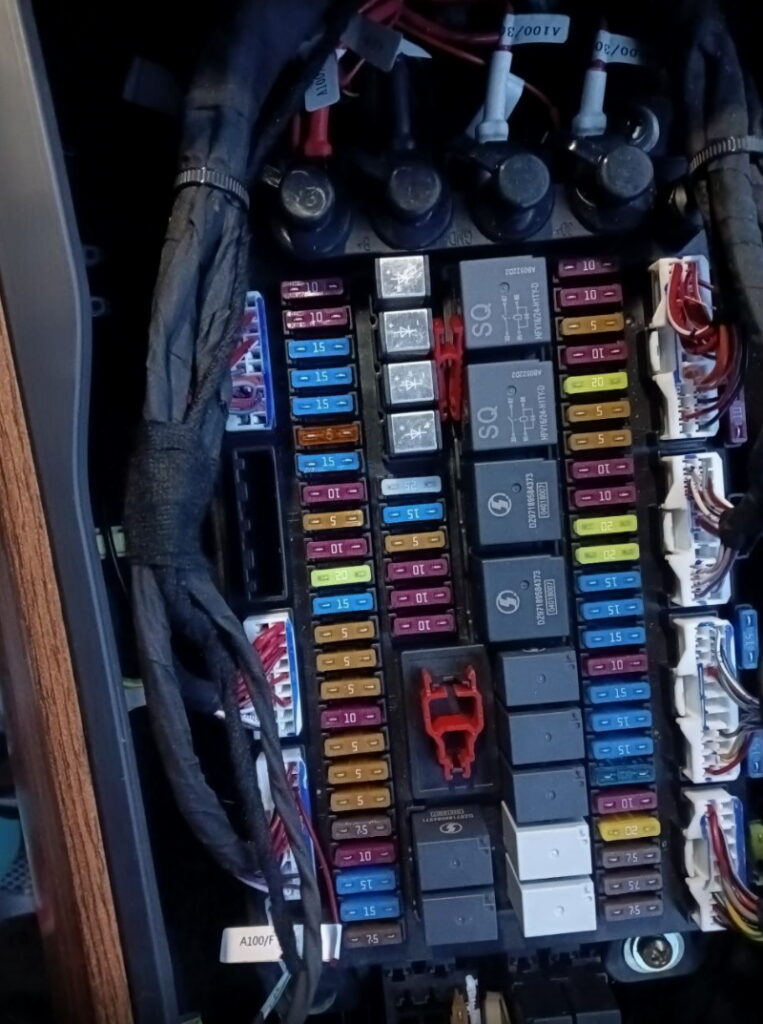

Вариант 3

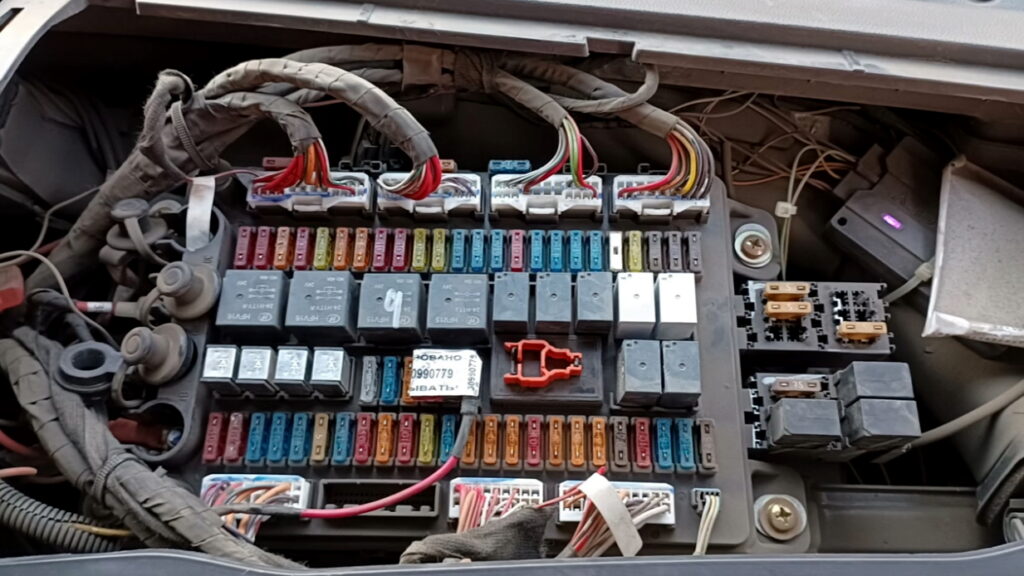

Фото — пример
Будем признательны, если вы поделитесь дополнительными схемами с крышек блоков или другой полезной информацией о предохранителях Шакман X3000.

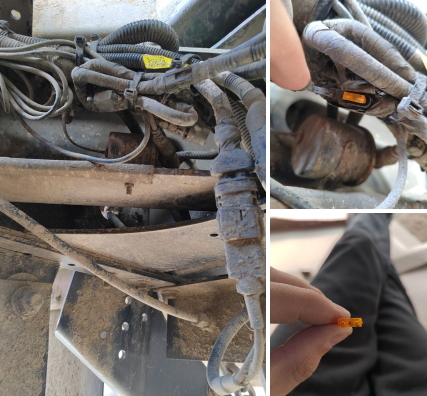

Некоторые предохранители и реле могут быть установлены за пределами основного блока, например, мощный блок рядом с аккумулятором или предохранитель в жгуте проводов для задних габаритов и стоп-сигналов.
