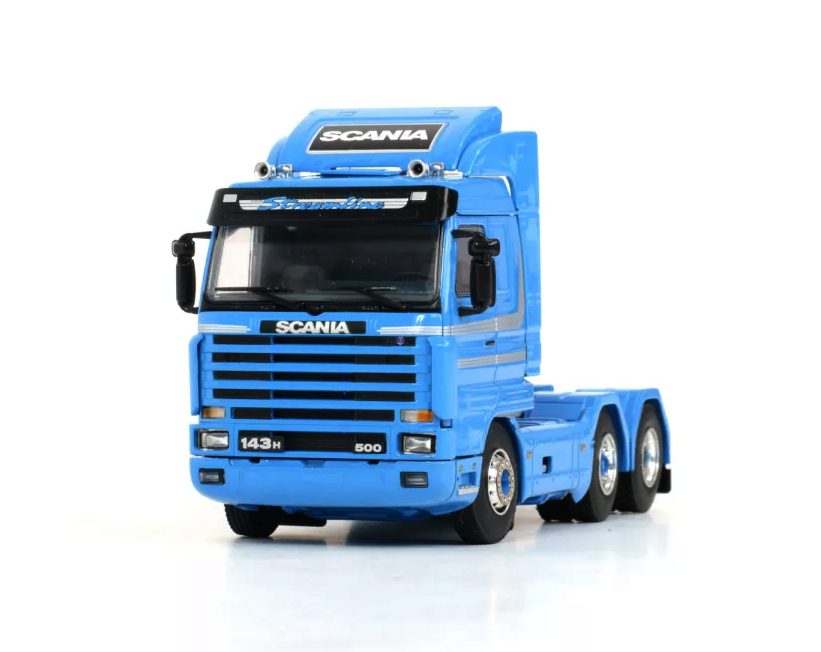

Третье поколение грузовиков Scania 3 производилось с 1987 по 1994 год, включая модели 1987, 1988, 1989, 1990, 1991, 1992, 1993 и 1994 годов выпуска. В зависимости от рынка и региона, Скания 3 предлагалась с кабиной над двигателем или в бескапотной конфигурации. В этой статье мы подробно разберем предохранители и реле для Scania 3, включая схемы расположения блоков, их устройство и замену. Особое внимание уделим предохранителю, отвечающему за прикуриватель в Scania 3.

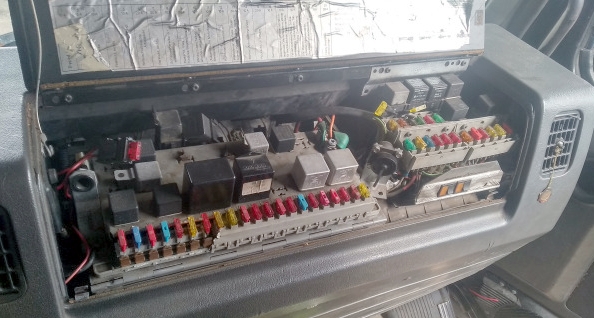

Главные блоки предохранителей и реле в Scania 3 размещены внутри кабины, в правой секции приборной панели, со стороны пассажирского сиденья, под защитной панелью. На ее задней стороне часто указана соответствующая схема предохранителей Scania 3.

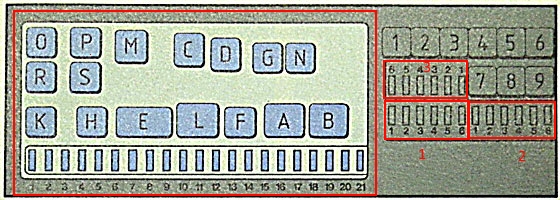

Схема предохранителей Scania 3
Основной блок предохранителей и реле Scania 3
Расшифровка предохранителей
| 1 | 10А Фары ближнего света справа |
| 2 | 10А Фары ближнего света слева |
| 3 | 10А Фары дальнего света слева, дополнительный прожектор |
| 4 | 10А Фары дальнего света справа |
| 5 | 10А Освещение панели приборов |
| 6 | 20А Противотуманные фонари сзади, подсветка номерного знака, освещение рабочих зон |
| 7 | 20А Габаритные огни справа |
| 8 | 10А Стеклоочистители и омыватель фар |
| 9 | 20А Габаритные огни слева, боковые габариты |
| 10 | 10А Стеклоочистители и омыватель ветрового стекла |
| 11 | 10А Автоматический стояночный тормоз, тормозные сигналы |
| 12 | 10А Индикаторы на приборной панели и предупреждающие лампы |
| 13 | 10А Сенсор температуры воздуха снаружи, одометр, ретардер, сигнальные индикаторы, байпас-клапан интеркулера, система охлаждения АКПП |
| 14 | 10А Поворотники, контроль нагрузки на оси |
| 15 | 20А Задние фонари, индикатор дальнего света |
| 16 | 10А Система переключения передач |
| 17 | 10А Ручной стояночный тормоз, пневматическая подвеска, система ограничения дыма, подъем задней оси, вспомогательный нагреватель, блокировка дифференциала |
| 18 | 10А Освещение салона, маячок, память радио/код, центральный замок, доп. нагреватель, подсветка ступенек |
| 19 | 10А Прикуриватель Scania 3, часы, тахограф, диагностический порт, одометр, гнездо для лампы |
| 20 | 10А Аудиосистема |
| 21 | 20А Клаксоны, вентилятор обдува, кондиционер |
Предохранитель для прикуривателя в Scania 3 — это номер 19 номиналом 10А. Рекомендуется проверять его при неисправностях розетки.
Расположение реле
| A | Подача питания при включенном зажигании |
| B | Питание габаритных огней |
| C | Запасной слот |
| D | Запасной слот |
| E | Интервальный режим стеклоочистителя |
| F | Звуковой сигнал низкого давления тормозов |
| G | Электропривод вентилятора |
| H | Фонари заднего хода |
| K | Задние противотуманные огни |
| L | Контроль уровня антифриза |
| M | Система ограничения белого дыма |
| N | Блокировка запуска стартера |
| O | Запасной слот |
| P | Аудиосистема |
| R | Шина питания 61, заряд от альтернатора |
| S | Кондиционер воздуха |
Вспомогательные блоки предохранителей Scania 3
Блок 1
- 20А Подогрев на стоянке, фары дальнего света
- 20А Охлаждение АКПП, дополнительный обогрев
- 10А Факельный запуск, отбор мощности, автоматическая трансмиссия
- 10А Противотуманные фары спереди
- 20А Противотуманные фары (основной)
- Запасной
Блок 2
- 20А Осушитель воздуха, электрообогрев сидений и зеркал
- 10А Аварийные сигналы, обогрев АКБ, подогрев топлива
- 10А EDC (электронный контроль двигателя)
- 20А EDC основной
- 20А Электростеклоподъемники, регулировка зеркал
- 10А CAG — аварийный режим, ограничители скорости
Блок 3
В моделях с Wabco «B», Bosch «Diagnos» или Bosch «Gamma» здесь размещены предохранители ABS; в обновленных версиях Bosch «Gamma» и Wabco «C»:
- 30А Питание клапана регулировки прицепа
- 5А Питание контроллера прицепа
- Запасной
- 10А Аварийная сигнализация автомобиля
- 5А Питание блока управления
- 20А Питание реле R7, R10
Дополнительные реле
- Реле охлаждения трансмиссии (R5)
- Электронный контроль двигателя (EDC R34)
- EDC, диодный блок (D18)
- EDC + CAG (R43)
- Реле сигнала ADR (R41)
- Реле ретардера (R78)
- Стоп-сигналы прицепа (R33)
- Реле дальнего света (R6)
- Реле противотуманных фар (R15)
