Предохранители и реле Renault Vel Satis

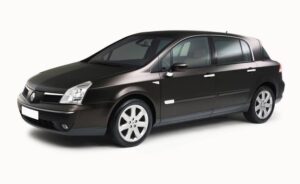

Педохранители Renault Vel Satis – это автомобиль премиум-класса, предназначенный для бизнес-использования. Специальная модификация Vel Satis даже эксплуатируется президентом Франции. Модель производилась в период с 2001 по 2009 год, включая годы 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009. В этой статье мы подробно разберем расположение блоков предохранителей и реле Renault Vel Satis, их схемы, функции элементов. Особое внимание уделим предохранителю прикуривателя, а также схемам предохранителей в салоне и подкапотному блоку для удобного поиска и ремонта.

Расположение предохранителей и реле в салоне Renault Vel Satis

Главный блок предохранителей

Основной блок предохранителей расположен слева на торце торпедо, в приборной панели.

Изображение расположения блока

На внутренней стороне крышки блока предохранителей Renault Vel Satis указана схема с назначением элементов и запасными предохранителями (при их наличии).

Диаграмма предохранителей

Расшифровка предохранителей

F1	(20А) Дальний свет фар
F2	(10A) Датчик включения стояночного тормоза, считывающее устройство зажигания, многофункциональный блок управления, выключатель стартера
F3	(10A) Корректор фар, блок управления корректором фар (ксеноновые фары), подогреватели форсунок омывателя лобового стекла, комбинация приборов, синтезатора голоса
F4	(20A) Противоугонная система, автоматическая коробка передач (АКПП), центральный замок, система отопителя/ кондиционера, датчик дождя, вентилятор датчика температуры воздуха в салоне, внутреннее зеркало заднего вида, система парковки, фонари заднего хода, подсветка выключателей, электродвигатель очистителя лобового стекла
F5	(15A) Лампы освещения салона
F6	(20A) Система кондиционирования, автоматическая коробка передач(АКПП), система блокировки дверей от случайного открывания, система поддержания скорости, диагностический разъем (DLC), электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, подсветка выключателей, стоп-сигналы, омыватели/ очистители лобового стекла
F7	(15A) Блок управления корректором фар (ксеноновые фары), корректор фар, комбинация приборов, левая фара- ближний свет
F8	(7,5A) Правые передние габариты
F9	(15A) Указатели поворота/аварийная сигнализация
F10	(10A) Аудиосистема, электропривод сидений, электропривод стеклоподъемников, комбинация приборов, навигационная система, телематика
F11	(30A) Система кондиционирования, противотуманные фары, комбинация приборов, синтезатор голоса
F12	(5A) Система SRS
F13	(5A) Антиблокировочная система тормозов (ABS)
F14	(15A) Звуковой сигнал(ы)
F15	(30A) Блок управления электрооборудования двери водителя, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников
F16	(30A) Блок управления электрооборудования двери пассажира, электропривод стеклоподъемников
F17	(10A) Задние противотуманные фонари
F18	(10A) Обогреватель зеркал заднего вида на дверях
F19	(15A) Правая фара-ближний свет
F20	(7,5A) CD-чейнджер аудиосистемы, подсветка вентиляционной решетки приборной панели, лампа подсветки вещевого ящика, реостат подсветки комбинации приборов, лампы освещения салона, передние левые габариты, лампы подсветки номерного знака, навигационная система, подсветка переключателей
F21	(30A) Омыватель заднего стекла, дальний свет фар
F22	(30A) Центральный замок
F23	(15A) Разъемы питания дополнительного оборудования
F24	(15A) Разъем подключения дополнительного оборудования (задний), прикуриватель
F25	(10A) Электрический замок рулевой колонки, обогрев заднего стекла, передние сиденья, запрет включения стеклоподъемников задних дверей
F26	—

Предохранитель прикуривателя в Renault Vel Satis – это F24 на 15А.

Диаграмма реле в салоне

Функции реле

R2 Обогрев заднего стекла
R7 Передние противотуманные фары
R9 Стеклоочистители ветрового стекла
R10 Стеклоочистители ветрового стекла
R11 Стеклоочиститель заднего стекла / фонари заднего хода
R12 Блокировка дверей
R13 Блокировка дверей
R17 Стеклоочиститель заднего стекла
R18 Временное включение освещения салона
R19 Дополнительное электрооборудование
R21 Блокировка пуска двигателя
R22 «Плюс» после замка зажигания
R23 Аксессуары / дополнительно устанавливаемая аудиосистема / стеклоподъемники задних дверей
SH1 Шунт электрических стеклоподъемников задних дверей
SH2 Шунт электрических стеклоподъемников передних дверей
SH3 Шунт цепи ближнего света фар
SH4 Шунт цепи габаритных огней

Вспомогательный блок 2

Этот дополнительный блок предохранителей и реле в Renault Vel Satis размещен в панели справа, за бардачком на стороне пассажира; отдельные компоненты могут быть на основном блоке.

Схема блока

Описание элементов

17	Реле электро стеклоподъемника
3	Реле электропривода сидений
4	Реле контрольной лампы фар дневного движения
5	Реле фар дневного движения
6	Реле насоса омывателей фар
7	Размыкающее реле стоп-сигналов
F26	(30A) Разъем электрооборудования прицепа
F27	(30A) Люк
F28	(30A) Электропривод стеклоподъемника, левый задний
F29	(30A) Электропривод стеклоподъёмника, правый задний
F30	(5A) Датчик положения рулевого колеса
F31	Не используется
F32	Не используется
F33	—
F34	(20А) Предохранитель обогрева сидений водителя и пассажира
F35	(20A) Подогреватель передних сидений
F36	(20A) Электропривод сиденья — со стороны водителя
F37	(20A) Электропривод сиденья пассажира

Блок 3 предохранителей

Дополнительный предохранительный блок в Renault Vel Satis установлен под пепельницей в центральной консоли.

Этот блок отвечает за защиту цепей: диагностического OBD-разъема, аудиосистемы, блока управления климат-контролем, системы памяти положений сидений, многофункционального дисплея (часы, температура, радио), навигации, контроля давления в шинах, центрального модуля связи и охранной системы.

Подкапотный блок предохранителей Renault Vel Satis

Блок под капотом в Renault Vel Satis размещен слева от двигателя и прикрыт защитной пластиковой крышкой для удобства доступа к предохранителям и реле.

Диаграмма блока

Расшифровка элементов

Предохранители подкапотного блока

1	(7,5А) Автоматическая коробка передач
2	(10А) Автономный атопитель
3	(30А) Реле системы впрыска
4	(5А/15А) Автоматическая коробка передач
5	(30А) Подогрев дизельного топлива
6	(10А) ЭБУ системы впрыска
7	—
8	—
9	(20А) ЭБУ системы кондиционирования
10	(30А) Антиблокировочная система тормозов/ система курсовой устойчивости
11	(30А) Звуковой сигнал
12	(70А) Система предпускового подогрева топлива
13	(70А) Нагреватели охлаждающей жидкости — если есть
14	(70А) Нагреватели охлаждающей жидкости — если есть
15	(60А) Управление электродвигателем вентилятора системы охлаждения
16	(40А) Омыватели фар, обогреватель заднего стекла, многофункциональный блок управления
17	(40А) Антиблокировочная система тормозов/ система курсовой устойчивости
18	(70А) Многофункциональный блок управления, предохранители салона 1
19	(70А) Предохранители салона 2
20	(60A) Предохранители салона 3
21	(60A) Многофункциональный блок управления
22	(80A) Обогреватель лобового стекла (некоторые модели)
23	(60A) Очиститель лобового стекла, стояночный тормоз с электроприводом
