Renault Scenic 3 третьего поколения и удлиненная версия Grand Scenic III (7-местный вариант Renault Scenic 3) производились с 2009 по 2016 год, включая модели 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 годов выпуска. За этот период линейка пережила два рестайлинга. В этой статье мы подробно разберем расположение блоков предохранителей и реле в Renault Scenic 3 третьего поколения, их распиновку, схемы и функции компонентов. Полезная информация для владельцев Renault Scenic 3, Grand Scenic III, предохранители Renault, реле, схемы блоков, диагностика электрики.
Блоки предохранителей и реле под капотом Renault Scenic 3
Блок защиты и коммутации
Этот блок размещен в монтажном блоке двигателя, непосредственно в моторном отсеке Renault Scenic 3 и Grand Scenic III.
Фотография блока под капотом Renault Scenic 3

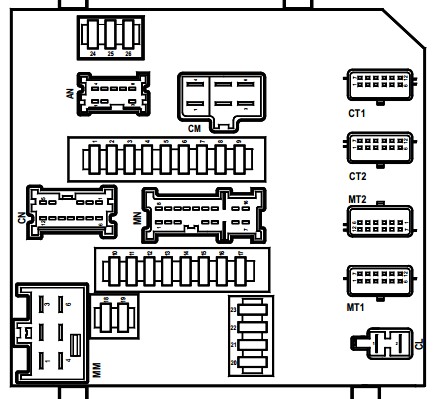

Распиновка схемы блока защиты под капотом
Функции предохранителей и реле
- 10А — Габаритные огни (правая фара, правый задний фонарь, фары), подсветка номерного знака, подсветка прикуривателя, переключатели стеклоподъемников, аудиосистема, навигация, мультимедиа в Renault Scenic 3
- 10А — Габаритные огни (левая фара, левый задний фонарь), фонарь багажника слева
- 15А — Насос омывателя фар
- 20А — Противотуманные фары
- 10А — Дальний свет левой фары
- 10А — Дальний свет правой фары
- 15А — Диагностический OBD разъем, реле обогрева заднего стекла, селектор АКПП, корректор фар, блок газоразрядных ламп, дополнительный отопитель, ограничитель скорости, парковочный тормоз, автоматическая парковка, зеркало с автозатенением
- 30А — ЭБУ ABS/ESP в Renault Scenic 3
- 30А — Передний стеклоочиститель
- 10А — Блок подушек безопасности
- 20А — Не используется
- 7,5А — ЭБУ АКПП
- 25А — ЭБУ двигателя
- 15А — Лямбда-зонды (датчики кислорода, нагрев)
- 20А — ЭБУ АКПП
- 5А — Сигналы стопов, блок электроники, электроусилитель руля
- 10А — Датчик АКПП, корректор фар, реле заднего хода
- 15А — Центральный электронный блок безопасности (ЦЭКБС)
- 25А — Стартер
- — Не используется
- 20А — Топливный насос, катушки зажигания, ЭБУ LPG-системы
- 10А — Компрессор кондиционера
- 5А — ЭБУ впрыска топлива
- 20А — Ближний свет левой фары, корректор
- 20А — Ближний свет правой фары, корректор
- — Не используется
Предохранители 24, 25 и 26 в блоке защиты Renault Scenic 3 могут быть несъемными.
Второй блок под капотом
Этот компонент установлен в монтажном блоке моторного отсека ниже основного блока защиты и коммутации в Renault Scenic 3.
Распиновка второго блока
Назначение элементов второго блока предохранителей Renault Scenic 3
- A — Не используется
- B — Реле подогрева топлива
- C — Реле заднего хода
- D — Не используется
- F1 — 80A блок подогревателей
- F2 — 70A предпусковой подогрев
- F3 — Не используется
- F4 — 80A блок подогревателей
- F5 — 60A / 40А реле вентилятора охлаждения
- F6 — 20А реле подогрева топлива
- F7 — Не используется
- F8 — 30А реле вентилятора
- F9 — Не используется

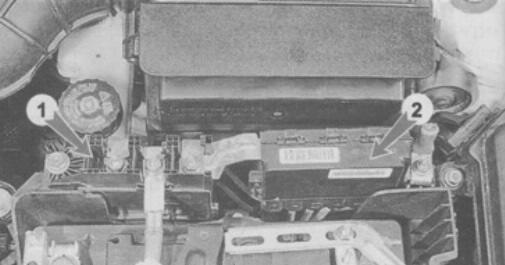

Блоки предохранителей рядом с аккумулятором Renault Scenic 3
Блок отключения аккумулятора (1)
Распиновка
Функции
- F1 — 190A Стартер
- F2 — 50A салонный блок предохранителей Renault Scenic 3
- F3 — 80A моторный блок 1, салонный блок
- F4 — 300A / 190A моторный блок 2 / генератор
- F5 — 80A электроусилитель руля
- F6 — 35A ЭБУ двигателя / моторный блок 1
- F7 — 5A моторный блок 1
Блок высокомощных предохранителей (2)

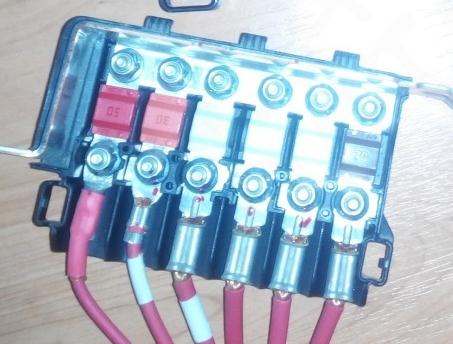

Фотография
Распиновка
Назначение
- 70А — Дополнительный салонный обогреватель
- 80А — Салонный блок предохранителей
- 80А — Салонный блок предохранителей
- 80А — Моторный блок 1, салонный блок
- 30А — Дополнительный обогреватель
- 50А — ЭБУ ABS/ESP
Возле электровентилятора может размещаться реле вентилятора охлаждения двигателя мощностью 70А.
Предохранители и реле в салоне Renault Scenic 3, Grand Scenic III
Главный блок в салоне
Основной блок предохранителей расположен в приборной панели слева от водителя в Renault Scenic 3.

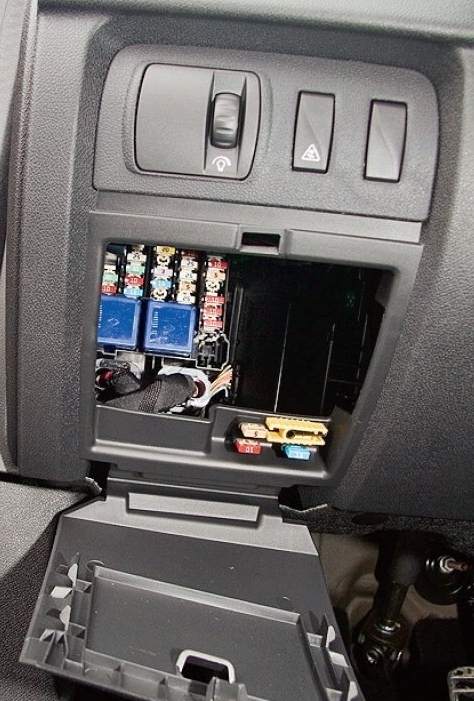

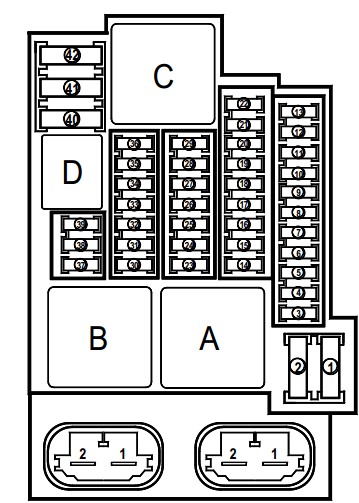

Фото и схема салонного блока Renault Scenic 3
Распиновка и функции предохранителей салонного блока
| 1 | 40А правый стеклоочиститель |
| 2 | 40А левый стеклоочиститель |
| 3 | 10А прикуриватель передний |
| 4 | 10А розетка задняя |
| 5 | 10А розетка багажника |
| 6 | 10А аудиосистема Renault Scenic 3 |
| 7 | 5А обогрев зеркал |
| 8 | 10А омыватель, индикатор дверей |
| 9 | 30А парковочный тормоз |
| 10 | Резерв |
| 11 | 25А сиденье, переключатели руля |
| 12 | 20А реле двигателя в работе |
| 13 | резерв |
| 14 | 25А стеклоподъемник пассажира |
| 15 | 5А стоп-сигналы, датчик тормоза, ABS/ESP |
| 16 | 25А задний правый стеклоподъемник |
| 17 | 25А задний левый стеклоподъемник |
| 18 | 10А освещение ящика, багажник, двери, зеркала, датчик дождя |
| 19 | 10А часы, температура воздуха, ремни, аудиоразъем |
| 20 | 5А климат-контроль |
| 21 | 3А подсветка зеркал |
| 22 | 3А салонное освещение, датчики |
| 23 | 20А прицеп |
| 24 | 15А ЦЭКБС |
| 25 | резерв |
| 26 | 10А навигация, CD-чейнджер, аудио |
| 27 | 20А аудио, тормоз |
| 28 | резерв |
| 29 | резерв |
| 30 | 15А ЦЭКБС, поворотники |
| 31 | 10А ЦЭКБС |
| 32 | 30А стеклоподъемник водителя |
| 33 | 25А ЦЭКБС, центральный замок |
| 34 | 30А ЭБУ двери пассажира |
| 35 | 15А часы, температура, телефон |
| 36 | 15А OBD, сигнал, сигнализация, сирена |
| 37 | 10А стопы, электроника |
| 38 | 30А парковочный тормоз |
| 39 | Резерв |
| 40 | 40А вентилятор климата, приборы |
| 41 | 25А люк |
| F42 | 40А обогрев заднего стекла |
- A 70А — Реле +АКБ с задержкой (без отключения на старте)
- B 70А — Реле +АКБ с задержкой (с отключением на старте)
- C 40C — Реле обогрева стекла
- D 20A — Реле сигнала
Предохранитель прикуривателя — №3 (передний), задняя розетка — №4, оба 10А.
Для просмотра, как открыть блок и заменить предохранитель прикуривателя, используйте видео-инструкцию.
Дополнительные реле в салоне Renault Scenic 3
Реле питания при работающем двигателе на 40А может быть под пассажирским сиденьем. На блоке отопителя центральной консоли размещены 3 реле дополнительного подогрева.
