Renault Sandero — компактный городской хэтчбек, построенный на общей платформе с Renault Logan. Кроссоверная модификация этой модели носит название Sandero Stepway. Первое поколение Renault Sandero собиралось в период с 2008 по 2013 год. С 2014 года и по сегодняшний день выпускается второе поколение, включая обновленные версии для 2015–2020 годов. На нашем сайте вы найдете детальное руководство по предохранителям и реле Renault Sandero Stepway: расположение блоков, фото, схемы подключения и расшифровку. Кроме того, мы предлагаем видеоинструкцию по замене предохранителя прикуривателя для Renault Sandero.
Важно отметить: конфигурация блоков предохранителей и реле в Renault Sandero может варьироваться в зависимости от уровня оснащения автомобиля и года выпуска.
Renault Sandero первого поколения
Блок предохранителей в салоне
Располагается на торцевой стороне приборной панели.
Схема блока предохранителей
Расшифровка предохранителей Renault Sandero 1 поколения
| F01 (20A) | Очиститель лобового стекла; обмотка реле обогрева заднего стекла |
| F02 (5A) | Питание комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; ЭБУ двигателя от замка зажигания |
| F03 (20A) | Сигналы торможения; задний ход; омыватель лобового стекла |
| F04 (10A) | Блок подушек безопасности; указатели поворотов; диагностика ЭБУ; катушка иммобилайзера |
| F09 (10A) | Ближний свет левой фары; индикатор ближнего света; насос омывателя фар |
| F10 (10A) | Ближний свет правой фары |
| F11 (10A) | Дальний свет левой фары; индикатор дальнего света |
| F12 (10A) | Дальний свет правой фары |
| F13 (30A) и F14 (30A) | Электростеклоподъемники передних и задних дверей |
| F15 (10A) | ЭБУ ABS |
| F17 (15A) | Гудок |
| F18 (10A) | Габариты левой фары и левого заднего фонаря; номерной знак; подсветка приборов, консоли и туннеля; зуммер блока |
| F19 (7,5A) | Габариты правой фары и правого заднего фонаря; освещение бардачка |
| F20 (7,5A) | Задний противотуманный фонарь |
| F21 (5A) | Обогрев боковых зеркал |
| F28 (15A) | Освещение салона и багажника; постоянное питание магнитолы |
| F29 (15A) | Аварийная сигнализация; поворотники; прерывистый дворник; центральный замок; диагностика ЭБУ |
| F30 (20A) | Центральный замок (силовая цепь) |
| F31 (15A) | Обмотка реле К8 противотуманных фар |
| F32 (30A) | Реле обогрева заднего стекла |
| F36 (30A) | Реле вентилятора отопителя К1 |
| F37 (5A) | Электропривод зеркал |
| F38 (10A) | Прикуриватель; магнитола от замка зажигания |
| F39 (30A) | Обмотка реле вентилятора отопителя К1 |
Предохранитель прикуривателя в Renault Sandero 1 поколения — это F38 на 10A.
Блок под капотом для Sandero 1 поколения

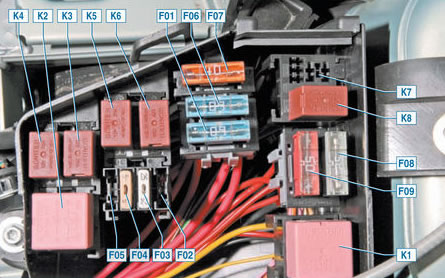

Схема предохранителей под капотом
Расшифровка предохранителей блока под капотом Renault Sandero
| F01 (60A) | Замок зажигания и потребители от него; переключатель внешнего освещения |
| F02 (30A) | Реле К3 вентилятора охлаждения (без кондиционера) |
| F03 (25A) | Реле К5 топливного насоса и катушки зажигания; реле К6 ЭБУ двигателя |
| F04 (5A) | Постоянное питание ЭБУ; обмотка реле К6 |
| F05 (15A) | Не применяется |
| F06 (60A) | Питание блока предохранителей в салоне |
| F07 (40A) | Реле К4 кондиционера; К3 и К2 вентиляторов охлаждения (с кондиционером) |
| F08 (50A) и F09 (25A) | ЭБУ ABS |
Функции реле в блоке под капотом Sandero 1 поколения
- К1 — реле вентилятора печки, мотор отопителя. См. F36.
- К2 — реле высокой скорости вентилятора охлаждения (с кондиционером), мотор радиаторного вентилятора.
- К3 — реле низкой скорости вентилятора охлаждения (с кондиционером) или вентилятора радиатора (без кондиционера), мотор с резистором.
- К4 — реле кондиционера, муфта компрессора. См. F36.
- К5 — реле топливного насоса и зажигания.
- К6 — главное реле ЭБУ двигателя, датчики, форсунки, клапан адсорбера, обмотки реле К2, К3, К4.
- К7 — реле насоса омывателя фар.
- К8 — реле передних противотуманных фар. См. F31.
Renault Sandero второго поколения
Блок предохранителей в салоне
Монтируется слева под приборной панелью, за защитной крышкой.
Фото расположения блока в салоне Renault Sandero 2 поколения
Схема блока предохранителей в салоне Sandero 2
Назначение предохранителей и реле в салоне Renault Sandero 2 поколения
| F1 | 30А передние электростеклоподъемники |
| F2 | 10А дальний свет левой фары |
| F3 | 10А дальний свет правой фары |
| F4 | 10А ближний свет левой фары |
| F5 | 10А ближний свет правой фары |
| F6 | 5А задние габариты, подсветка номерного знака, общая подсветка |
| F7 | 5А передние габариты |
| F8 | 30А задние электростеклоподъемники |
| F9 | 7,5А задний противотуманный фонарь |
| F10 | 15А звуковой сигнал |
| F11 | 20А центральный замок |
| F12 | 3А ABS/ESP |
| F13 | 10А освещение салона, климат-контроль |
| F14 | 5А датчик угла руля |
| F15 | 15А омыватель стекол, парктроник, задний ход |
| F16 | 5А аудиосистема, обогрев стекла, круиз-контроль |
| F17 | 7,5А дневные ходовые огни |
| F18 | 7,5А стоп-сигналы |
| F19 | 5А блок управления |
| F20 | 5А подушки безопасности |
| F21 | резерв |
| F22 | резерв |
| F23 | резерв |
| F24 | 15А поворотники |
| F25 | 10А охранная система |
| F26 | 15А блок электрооборудования |
| F27 | 20А подрулевые переключатели (ближний свет) |
| F28 | резерв |
| F29 | 25А подрулевые переключатели (дальний свет) |
| F30 | резерв |
| F31 | 10A приборная панель |
| F32 | 7.5A аудиосистема |
| F33 | 15A прикуриватель |
| F34 | 15A диагностический порт |
| F35 | 5A обогрев зеркал |
| F36 | 5A привод зеркал |
| F37 | 30A стартер |
| F38 | 30A стеклоочиститель |
| F39 | 40A кондиционер |
| R1 | 35A реле кондиционера |
| R2 | 35A реле обогрева заднего стекла |

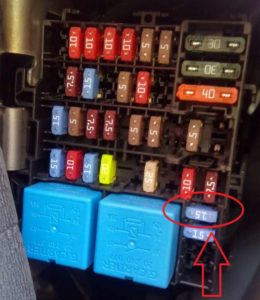

Предохранитель прикуривателя в Sandero 2 поколения — F33 на 15A.
Для версий с расширенной комплектацией проверьте соответствие количества предохранителей и реле по этой схеме.
Блок под капотом для Sandero 2 поколения

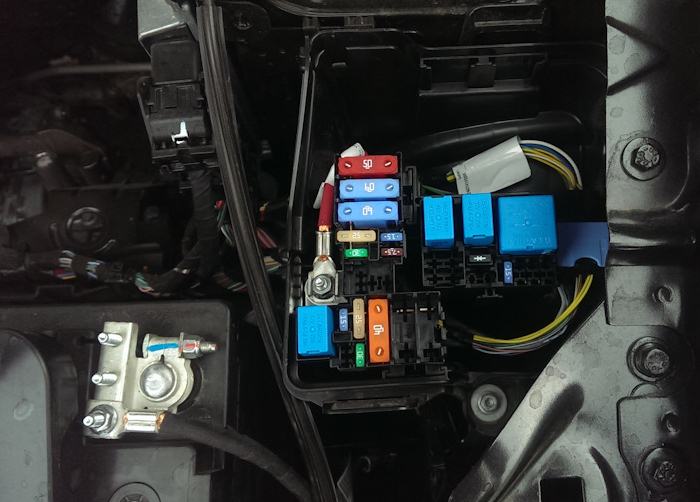

Устанавливается в моторном отсеке на монтажной панели.

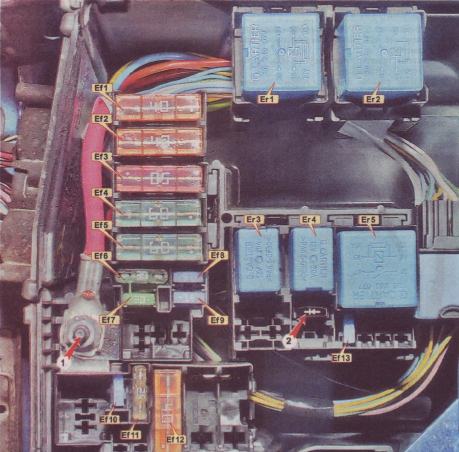

Схема блока предохранителей под капотом Renault Sandero 2
Расшифровка предохранителей и реле под капотом Sandero Stepway 2 поколения
- Клемма аккумулятора
- Диод компрессора кондиционера
| Ef1 | 40А правый нагреватель лобового стекла |
| Ef2 | 40А левый нагреватель лобового стекла |
| Ef3 | 50А ABS/ESP |
| Ef4 | 60А иммобилайзер, питание салонных предохранителей F28-F31 |
| Ef5 | 60А питание салонных предохранителей F11, F23–F27, F34, F39 |
| Ef6 | 30А ABS/ESP |
| Ef7 | 30А обогрев заднего стекла и зеркал |
| Ef8 | 15А передние противотуманки |
| Ef9 | 15А подогрев сидений |
| Ef10 | 15А муфта кондиционера (с К/В) / 25А низкая скорость вентилятора (без К/В) |
| Ef11 | 25А реле ЭБУ двигателя |
| Ef12 | 40А вентилятор охлаждения |
| Ef13 | 15А ЭБУ двигателя |
| Er1 | 35А реле левого обогрева стекла |
| Er2 | 35А реле правого обогрева стекла |
| Er3 | 20А реле топливного насоса |
| Er4 | 20А реле компрессора К/В или низкой скорости вентилятора |
| Er5 | 35А реле ЭБУ двигателя |
Мы также разместили полезное видео на нашем YouTube-канале по предохранителям Renault Sandero. Рекомендуем посмотреть и подписаться для новых материалов.
