Предохранители и реле Renault Safrane

Renault Safrane — это представитель бизнес-автомобилей премиум-класса. Модель производилась в период с 1992 по 2000 год, включая 1993, 1994, 1995, 1996, 1997, 1998 и 1999 годы. В этой статье мы подробно разберем расположение блоков предохранителей и реле в Renault Safrane, предоставим фото, схемы предохранителей Renault Safrane, реле fuse box и их детальное описание для удобного ремонта и диагностики.

Блок предохранителей и реле в салоне Renault Safrane

Главный блок предохранителей Renault Safrane размещен слева от панели приборов, за специальной крышкой. На внутренней стороне этой крышки вы найдете актуальную схему fuse box с расшифровкой всех предохранителей и реле для быстрой идентификации.

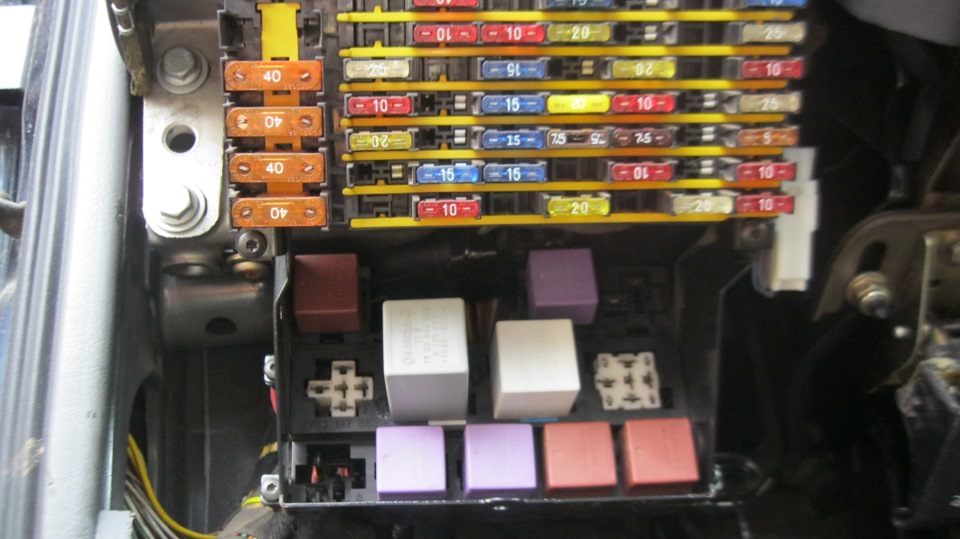

Фотография блока

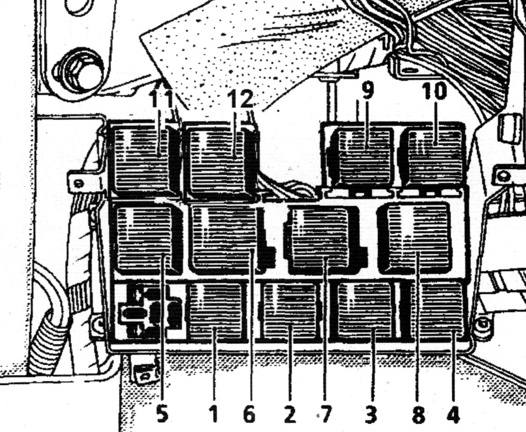

Схема расположения реле в салоне

Расшифровка реле в блоке салона Renault Safrane

Распределительное реле после замка зажигания
Реле обогрева заднего стекла
Реле передних противотуманных фар
Реле день/ночь
Зуммер о не выключенном освещении
Реле очистителя заднего стекла
Реле очистителя лобового стекла
Реле указателей поворота и аварийной сигнализации
Реле блокировки от детей
Реле стеклоподъемников

Диаграмма предохранителей в салоне

Расшифровка предохранителей салонного блока Renault Safrane

40 Правый передний стеклоподъемник
40 Обогреватель заднего стекла
40 Левый передний стеклоподъемник
40 Система кондиционирования воздуха
25 Электрическая блокировка дверей
10 Указатели поворота, аварийная световая сигнализация
20 Стеклоочиститель ветрового стекла
25 Память положения регулировок оборудования
10 Габаритное освещение, реостат освещения, подсветка панели приборов и вещевого ящика, управление светом фар
10 Левее габаритное освещение, освещение прикуриватель, радио, селектор автоматической коробки передач, управление обогревателем
20 Вентиляторы радиатора
15 Система кондиционирования воздуха
10 Зеркало с электрическим приводом, аварийная световая сигнализация, задний фонарь
10 Обогреватель зеркал заднего вида
15 Левый указатель поворота, корректор фар
15 Правый указатель поворота
15 Правая фара
15 Левая фара
15 Стеклоочиститель заднего стекла, обогреватель заднего стекла, вентилятор отопителя, внутреннее освещение заднее освещение, контрольная лампа селектора автоматической коробки передач
20 Прикуриватель
15 Подвеска с электронным управлением
25 Стеклоомыватель ветрового стекла
7.5 Аксессуары
10 Стоп-сигналы, прерыватель указателей поворота, регулятор скорости
30 Регулировка положения спинки сидения и подголовника переднего пассажира
5 Усилитель рулевого управления
20 Защита функционирования двигателя
10 ABS
5 Автоматическая коробка передач, фонари света заднего хода
10 Панель приборов, дополнительное реле, переключатель 4х4, переключатель S
30 Регулировка положения правого заднего сидения
30 Регулировка положения левого заднего сидения
30 Регулировка положения подушки сидения переднею пассажира
25 Люк, обогрев сидений, сидение ergo malic
10 Часы, звуковой сигнал, синтезатор речи
25 Звуковой предупреждения, блок сигнализации
15 Внутреннее освещение, электрическое управление замками дверей, зеркало заднего вида
25 Противотуманные фары
15 Управление радиоприемником и телефоном
10 Противотуманные фонари

За работу прикуривателя в Renault Safrane отвечает предохранитель №20 номиналом 20А в салонном блоке.

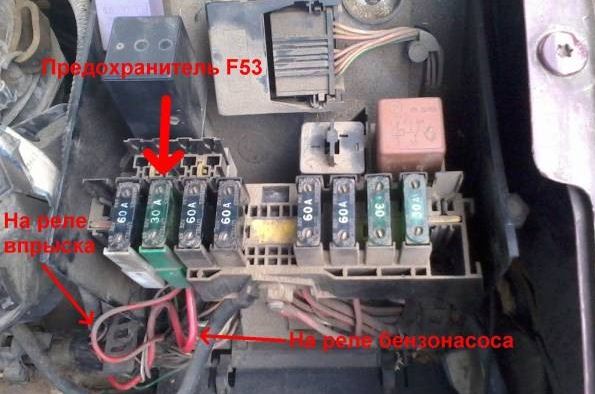

Блок предохранителей под капотом Renault Safrane

В моторном отсеке блок fuse box расположен слева, защищен крышкой для надежной эксплуатации. Это ключевой узел для основных электрических цепей автомобиля.

Назначение предохранителей подкапотного блока

40 Управляемая подвеска
60 ABS
70 Предпусковой прогрев двигателя
60 Замок зажигания, указатели поворота, телефон, блокировка замков дверей, плафон, часы
60 Отопление, ток сидения с электрическим приводом, стеклоподъемники с электрическим приводом
60 Переключатель противоугонного устройства, габаритное освещение, аварийная световая сигнализация
60 Замок зажигания, стеклоочистители, стеклоомыватели, прикуриватель
40 Левый вентилятор радиатора
40 Правый вентилятор радиатора
40 Указатели поворота, омыватель фар
