Предохранители и реле Renault Megane 3 третьего поколения производились с 2008 по 2016 годы, включая модели 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 годов выпуска. За этот период Renault Megane 3 прошел два рестайлинга. Самые популярные типы кузова — универсал и 5-дверный хэтчбек, но на рынке также предлагаются купе и седан (в формате Renault Fluence). В этой статье мы подробно разберем назначение предохранителей и реле Renault Megane 3, укажем расположение блоков предохранителей, а также предоставим актуальные схемы для ремонта и диагностики.
Расположение блоков предохранителей в салоне Renault Megane 3
Главный блок предохранителей и реле
Основной блок предохранителей Renault Megane 3 размещен в приборной панели, с левой стороны от водителя.
Фото блока предохранителей в салоне Renault Megane 3

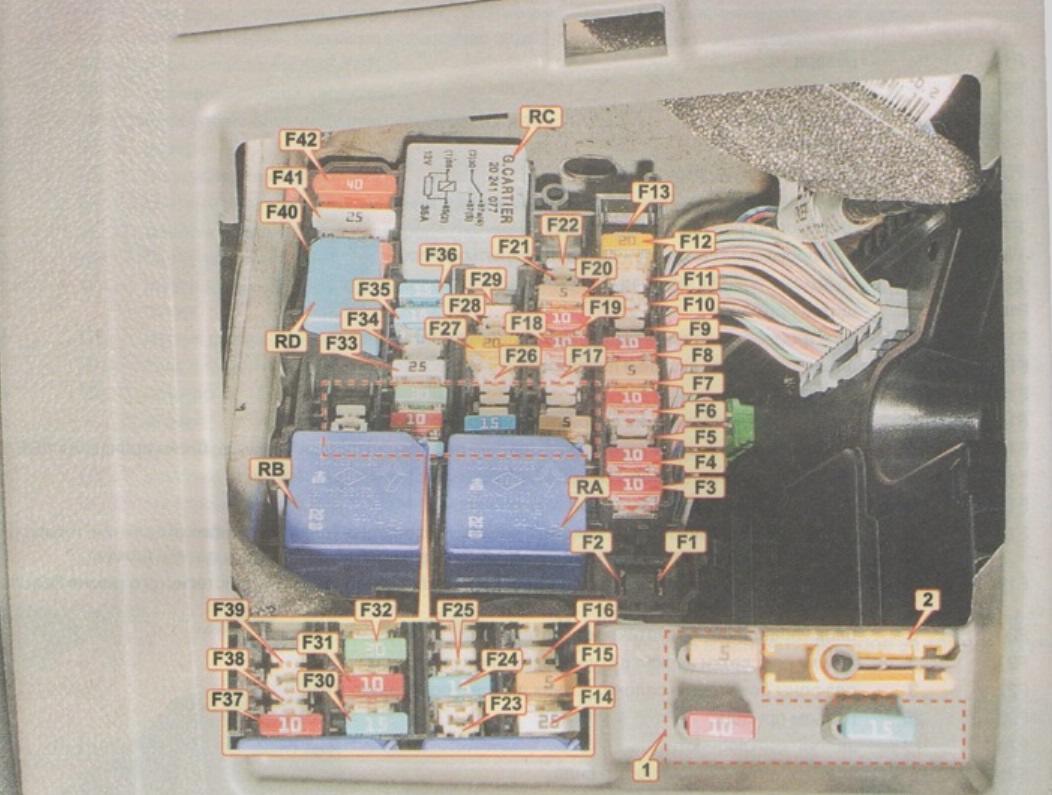

Схема предохранителей и реле в салоне Renault Megane 3
Расшифровка и назначение предохранителей Renault Megane 3
| F1 | резерв |
| F2 | резерв |
| F3 | 10А прикуриватель Renault Megane 3 |
| F4 | 10А задняя розетка |
| F5 | 10А розетка в багажном отделении |
| F6 | 10А аудиосистема |
| F7 | 5А электро обогрев наружных зеркал |
| F8 | 10А стекло омыватель, сигнализатор незакрытых дверей |
| F9 | 30А автоматический стояночный тормоз |
| F10 | 10А щиток приборной панели |
| F11 | 25А электропривод сиденья, подрулевые переключатели |
| F12 | 20А электро подогрев сиденья пассажира |
| F13 | резерв |
| F14 | 25А электро стеклоподъемник двери переднего пассажира |
| F15 | 5А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP |
| F16 | 25А электро стеклоподъемник правой задней двери |
| F17 | 25А электро стеклоподъемник левой задней двери |
| F18 | 10А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны освещения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя |
| F19 | 10А часы, указатель температуры наружного воздуха, сигнализатор не пристегнутого ремня безопасности, разъем аудиосистемы |
| F20 | 5А блок управления климатической установкой |
| F21 | 3А лампы подсветки зеркал в солнцезащитных козырьках |
| F22 | 3А плафоны освещения салона, датчик дождя и освещенности |
| F23 | 20А разъем прицепа |
| F24 | 15А ЦЭКБС |
| F25 | 3А внутреннее зеркало заднего вида |
| F26 | 10А система навигации, CD-чейнджер, аудиосистема |
| F27 | 20А аудиосистема, блок управления стояночным тормозом |
| F28 | резерв |
| F29 | резерв |
| F30 | 15А ЦЭКБС, указатели поворота |
| F31 | 10А ЦЭКБС |
| F32 | 30А электро стеклоподъёмник двери водителя |
| F33 | 25А ЦЭКБС, центральный замок |
| F34 | 30А ЭБУ мультиплексной сети двери пассажира |
| F35 | 15А часы, указатель температуры наружного воздуха, дисплей телефона |
| F36 | 15А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена |
| F37 | 10А сигналы торможения, блок управления электрооборудованием |
| F38 | 30А автоматический стояночный тормоз |
| F39 | 30А ЭБУ складной крыши |
| F40 | 40А электровентилятор климатической установки |
| F41 | 25А электропривод люка |
| F42 | 40А обогрев заднего стекла |
- RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
- RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
- RC 40C — реле обогрева заднего стекла
- RD 20A — реле звукового сигнала
За работу переднего прикуривателя в Renault Megane 3 отвечает предохранитель F3 на 10А, а за заднюю розетку — F4 также на 10А.
Для ознакомления с процессом доступа к блоку предохранителей и замены предохранителя прикуривателя рекомендуем посмотреть специальное видео по Renault Megane 3.
Дополнительные реле в салоне Renault Megane 3
Реле питания на 40А при работающем двигателе может быть установлено под пассажирским сиденьем. Кроме того, на блоке отопителя в центральной консоли часто размещаются реле дополнительного подогрева для Renault Megane 3.
Блоки предохранителей под капотом Renault Megane 3
Блок защиты и коммутации в моторном отсеке
Этот блок предохранителей и реле Renault Megane 3 интегрирован в коммутационный блок двигателя, расположенный в моторном отсеке.
Фото доступа к блоку под капотом Renault Megane 3
Схема блока защиты и коммутации под капотом Renault Megane 3
Описание предохранителей блока под капотом Renault Megane 3
- 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, клавиатуры мультимедийной системы
- 10А — Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
- 15А — Насос омывателя фар
- 20А — Противотуманные фары
- 10А — Дальний свет (левая блок-фара)
- 10А — Дальний свет (правая блок-фара)
- 15А — Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
- 30А — Блоку правления ABS, ESP
- 30А — Передний стеклоочиститель
- 10А — Блок управления подушками безопасности
- 20А — Не используется
- 7,5А — ЭБУ коробки передач
- 25А — Система управления двигателем
- 15А — Датчики концентрации кислорода — нагрев
- 20А — ЭБУ коробки передач
- 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
- 10А — Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
- 15А — Блок управления электрооборудованием
- 30А — Стартер
- — Не используется
- 20А — Топливный модуль, катушки зажигания, ЭБУ системы питания сжиженным газом
- 10А — Электромагнитная муфта компрессора кондиционера
- 5А — ЭБУ системы впрыска
- 20А — Ближний свет (левая фара), электрокорректор
- 20А — Ближний свет (правая фара), электрокорректор
- — Не используется
Предохранители 24, 25 и 26 в блоке защиты Renault Megane 3 могут быть неподвижными и не предназначены для самостоятельного снятия.
Второй блок под капотом Renault Megane 3
Второй блок предохранителей расположен в коммутационном блоке моторного отсека, непосредственно под основным блоком защиты и коммутации.
Фото второго блока под капотом Renault Megane 3
Схема второго блока предохранителей Renault Megane 3
Обозначение элементов второго блока предохранителей Renault Megane 3
- A — Не используется
- B — Реле подогревателя топлива
- C — Реле света заднего хода
- D — Не используется
- F1 — 80A блока управления погружными подогревателями
- F2 — 70A блока предпускового подогрева
- F3 — Не используется
- F4 — 80A блока управления погружными подогревателями
- F5 — 60A / 40А реле электровентилятора
- F6 — 20А Подогревателя топлива
- F7 — Не используется
- F8 — 30А реле электровентилятора
- F9 — Не используется
Блоки предохранителей рядом с аккумулятором Renault Megane 3
Блок отключения аккумуляторной батареи (1) в Renault Megane 3
Схема блока отключения АКБ Renault Megane 3
Назначение предохранителей блока отключения АКБ Renault Megane 3
- F1 — 190A Стартер
- F2 — 50A блок предохранителей и реле в салоне
- F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
- F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
- F5 — 80A электроусилитель рулевого управления
- F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
- F7 — 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
Блок плавких вставок высокой мощности (2) в Renault Megane 3
Фото блока на клемме АКБ Renault Megane 3
Схема блока плавких вставок Renault Megane 3
Описание плавких вставок блока высокой мощности Renault Megane 3
- 70А — дополнительный отопитель салона
- 80А — блок предохранителей и реле в салоне
- 80А — блок предохранителей и реле в салоне
- 80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
- 30А — дополнительный отопитель
- 50А — ЭБУ АБС с ESP
Рядом с электровентилятором в Renault Megane 3 может быть установлено реле электровентилятора системы охлаждения двигателя для надежной работы.
На нашем канале доступно видео по предохранителям и реле Renault Megane 3. Рекомендуем просмотреть и подписаться для получения обновлений.
Если у вас есть дополнения по схемам предохранителей Renault Megane 3 или личный опыт — делитесь в комментариях.
