Renault Megane 2 второго поколения производился в период с 2002 по 2009 год в вариантах кузова хэтчбек, седан и универсал. Седаны выпускались на заводе в Турции, а хэтчбеки и универсалы – во Франции. В ряде стран универсалы Renault Megane 2 предлагались под брендом Megane Grand Tour. В статье мы подробно разберем расположение блоков предохранителей и реле в Рено Меган 2, способы доступа к ним, фото блоков предохранителей Renault Megane 2, схемы с расшифровкой функций элементов, а также выделим предохранитель прикуривателя в Меган 2 для удобства владельцев.
Конфигурация блоков предохранителей и их количество могут варьироваться в зависимости от года выпуска Renault Megane 2 и комплектации. Точные схемы с назначением элементов обычно указаны на внутренней стороне крышки блока предохранителей.
Блоки под капотом
В моторном отсеке Renault Megane 2 второго поколения размещено три блока предохранителей и реле, включая силовые элементы для надежной защиты электрики.
Плавкие предохранители на аккумуляторе
Этот блок установлен непосредственно на плюсовой клемме аккумуляторной батареи Renault Megane 2 для быстрого доступа к основным цепям.

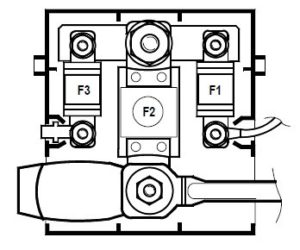

Схема блока предохранителей на АКБ
Расшифровка функций
- 30А — ЭБУ в салоне Renault Megane 2
- 350 А — бензиновые модели, генератор; 400 А — дизельные версии — Коммутационный блок моторного отсека
- 30А — Коммутационный блок в моторном отсеке
Коммутационный блок предохранителей

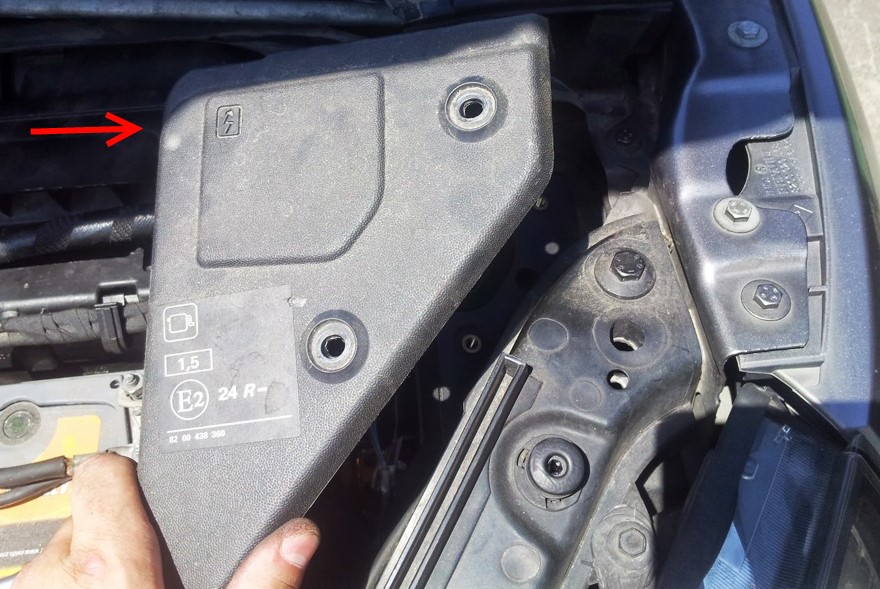

Расположен слева в моторном отсеке под защитной крышкой для защиты от пыли и влаги в Renault Megane 2.
В зависимости от модификации Renault Megane 2, после снятия крышки доступ к предохранителям может быть прямым или потребовать демонтажа дополнительного корпуса.

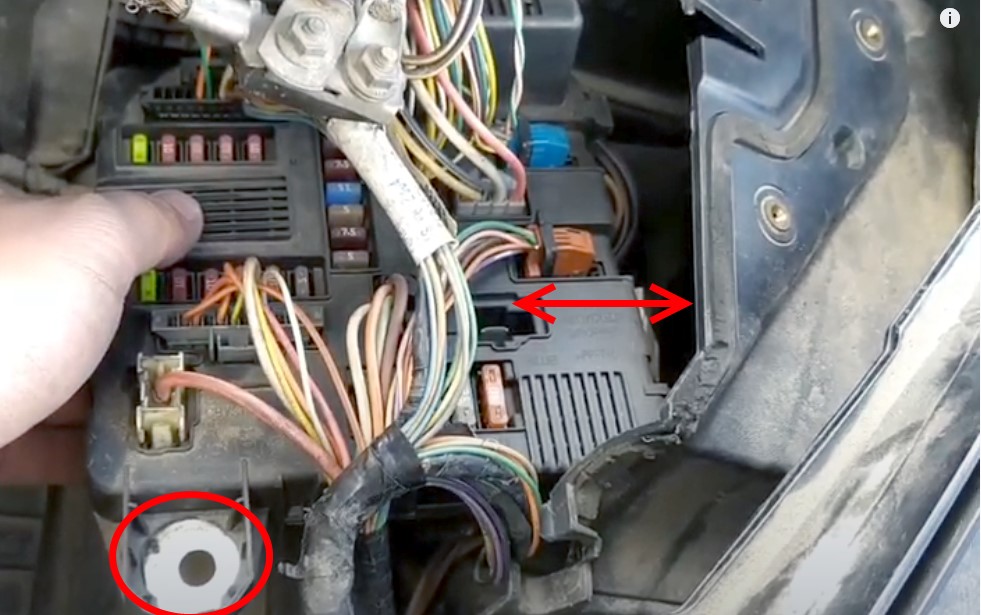

Инструкция по доступу к блоку предохранителей под капотом Renault Megane 2
Сначала отсоедините аккумулятор и снимите его платформу, чтобы добраться до ЭБУ в Меган 2.
Затем ослабьте крепление ЭБУ и отодвиньте его. Снимите воздуховод у радиатора и поднимите фиксатор ЭБУ для доступа.

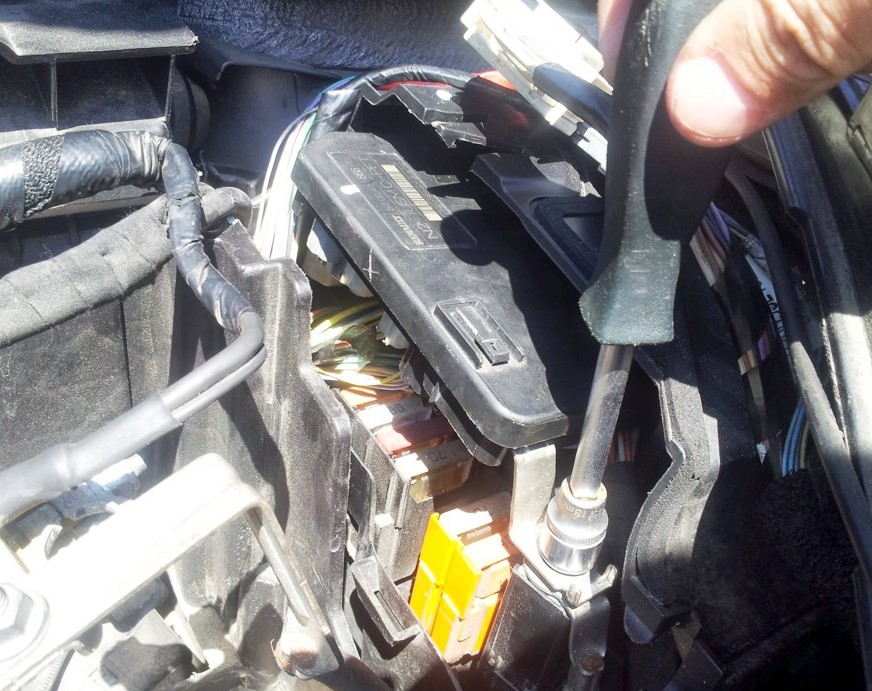

В блоке отвинтите болт и выдвиньте его, не забывая отключать разъемы питания для безопасной замены предохранителей в Renault Megane 2.
Вариант 1 схемы блока под капотом Renault Megane 2
Фото и схема предохранителей

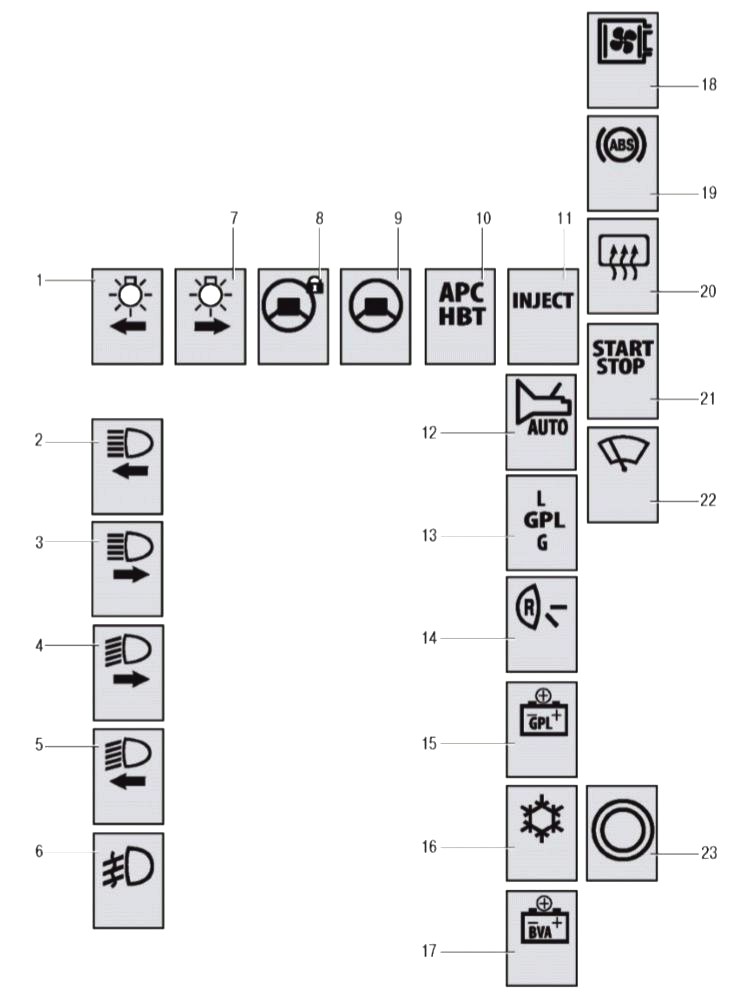

Обозначения элементов
Описание назначений
| 1 | 7,5А Габаритный свет левой фары, прикуриватель, замок дверей и аварийка, корректор фар, климат-контроль |
| 2 | 10А Дальний свет левой фары в Renault Megane 2 |
| 3 | 10А Дальний свет правой фары |
| 4 | 10А Ближний свет правой фары, датчики высоты, корректор фар, мотор корректора правой фары |
| 5 | 10А Ближний свет левой фары, мотор корректора левой фары |
| 6 | 20А Противотуманные фары |
| 7 | 7,5А Ближний свет правой фары, правый габарит, индикатор АКПП, управление стеклоподъемниками |
| 8 | 15А Замок рулевой колонки от угона |
| 9 | 5А Модуль подушки безопасности, гидроусилитель руля |
| 10 | 7,5А Индикатор АКПП, диагностический OBD-разъем |
| 11 | 5А Замок рулевой колонки |
| 12 | 5А Автоматическая трансмиссия |
| 13 | 10А Система LPG-питания |
| 14 | 10А Задний ход |
| 15 | 20А Реле клапана LPG |
| 16 | 10А Муфта компрессора кондиционера |
| 17 | 10А Резерв |
| 18 | 40А Вентилятор охлаждения двигателя |
| 19 | 25А ЭБУ ABS |
| 20 | 30А Обогрев заднего стекла |
| 21 | 25А Реле стартера |
| 22 | 25А Очиститель лобового стекла |
| 23 | 25А Резерв |
Вариант 2 блока под капотом

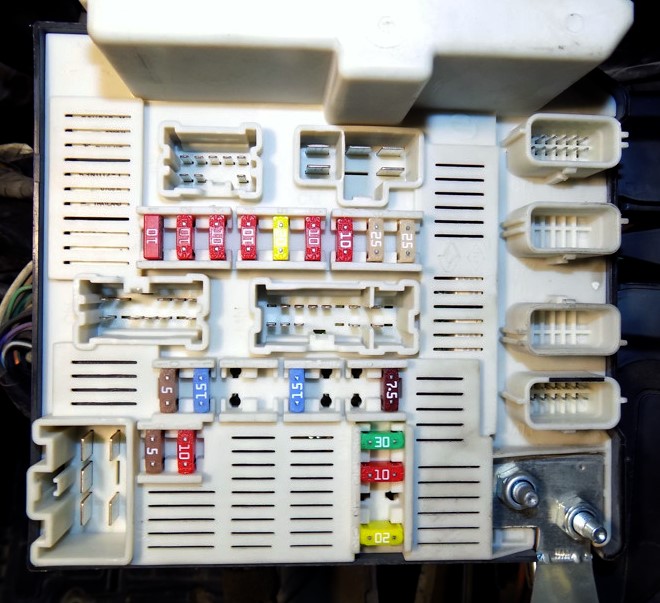

Пример внешнего вида блока предохранителей Renault Megane 2

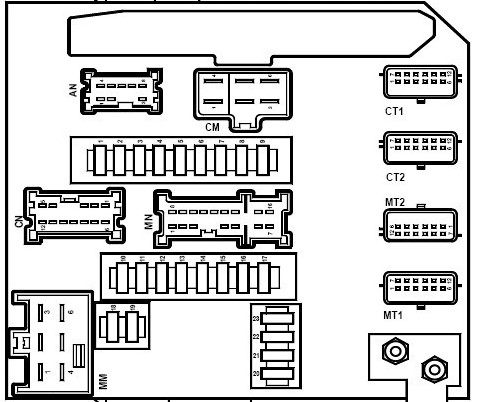

Схема варианта 2
Расшифровка схемы
| 1 | 10А Правые габариты (172-226), регулятор скорости (1081), ESP (1106), селектор АКПП (1129), обогрев сидений (1514,1513), складная крыша |
| 2 | 10А Левые габариты (173-227), прикуриватель (101), дверные замки и аварийка (1391), корректор фар (1390), климат-панель (319), аудио (281), дисплей (653), коммуникационный блок |
| 3 | 10А Правая фара ближний (226), датчики высоты (1372,1373), корректор (1360), мотор правой фары (538) |
| 4 | 10А Левая фара ближний (227), мотор левой фары (537) |
| 5 | 20А Противотуманки (176-177) |
| 6 | 10А Левая фара дальний |
| 7 | 10А Правая фара дальний |
| 8 | 25А ЭБУ ABS (113) или ESP (1094) |
| 9 | 25А Очиститель лобового |
| 10 | 5А Плюс после зажигания на подушки и ГУР (756-1232) |
| 11 | 15А Замок руля |
| 12 | Резерв |
| 13 | Резерв |
| 14 | 15А Система впрыска, реле защиты |
| 15 | 10А Резерв |
| 16 | 5А АКПП |
| 17 | 7,5А Плюс после зажигания: селектор (1128), режимы АКПП (129), регулятор (1081), инструктор (459), салонный блок (260), реле подогрева (1067,1088), диагностика (225), микрофон |
| 18 | 5А Замок руля |
| 19 | 10А Задний ход |
| 20 | 20А Подогрев топлива |
| 21 | 15А Насос омывателя топлива |
| 22 | 10А Муфта кондиционера |
| 23 | 30А Обогрев заднего стекла |
Блок силовых предохранителей Renault Megane 2
Монтируется ниже коммутационного блока в моторном отсеке для защиты высокомощных цепей.

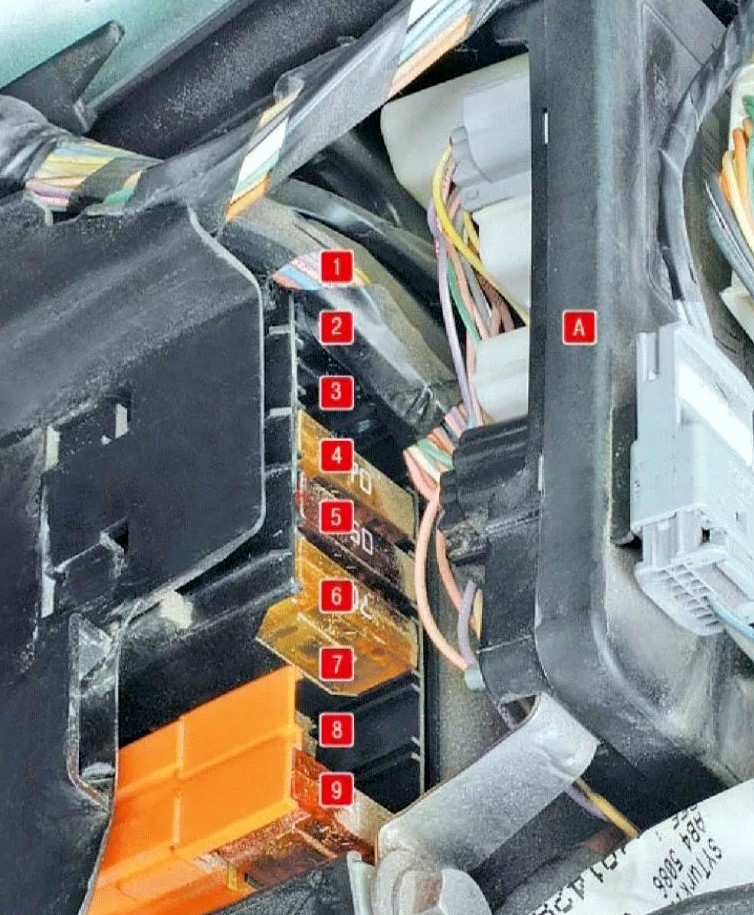

Схема силового блока
Обозначения
| 1 | 70А Реле дополнительного подогрева 2 |
| 2 | 60А Салонный блок / 70А Свечи накала дизеля |
| 3 | 40А Реле дополнительного подогрева 1 |
| 4 | 70А Гидроусилитель руля |
| 5 | 50А ЭБУ ABS |
| 6 | 70А Салонный блок предохранителей |
| 7 | 20А Подогрев топливного фильтра дизеля |
| 8 | 70А ЭБУ предпускового подогрева |
| 9 | 70А Реле доп. отопителя 2 |
Дополнительные предохранители и реле

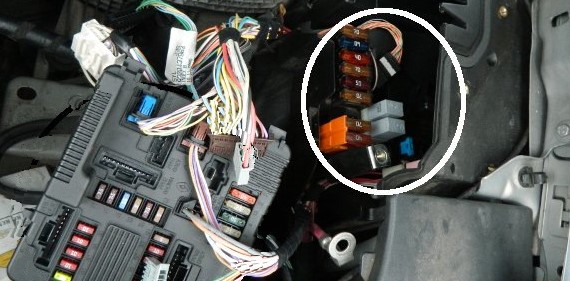

Около силового блока в Renault Megane 2 могут быть установлены вспомогательные элементы для специфических систем.

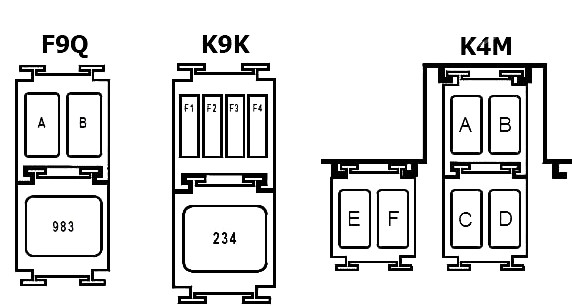

Схема дополнительных элементов
Описание по двигателям
| Двигатель F9Q Renault Megane 2 | |
| A | F9Q: 20А Дизельный обогреватель |
| В | F9Q814: 20А Электропомпа охлаждающей жидкости |
| 983 | F9Q814: 50А Реле ЭБУ впрыска |
| Двигатель K9K | |
| F1 | Не используется |
| F2 | Не используется |
| F3 | Не используется |
| F4 | 15А Питание реле главной форсунки (расходомер воздуха) |
| 234 | K9K724: 40А Реле вентилятора 460 Вт (с А/С) |
| 234 | K9K732: 50А Реле вентилятора 550 Вт (с А/С) |
| Двигатель K4M | |
| A | 20А Топливный насос |
| В | 20А Отключение насоса для LPG |
| С | 20А Клапан LPG |
| D | 20А Резервуар LPG |
| Е | 20А Расширительный клапан газа |
| F | Не используется |
Некоторые компоненты, такие как насос омывателя фар, размещаются отдельно от основных блоков предохранителей в Renault Megane 2.
Основной блок в салоне Renault Megane 2

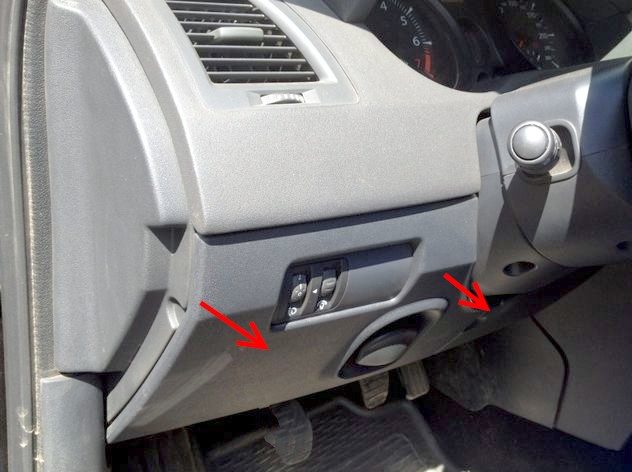

Главный блок предохранителей и реле салона расположен в нижней левой части торпедо за съемной крышкой для легкой замены.

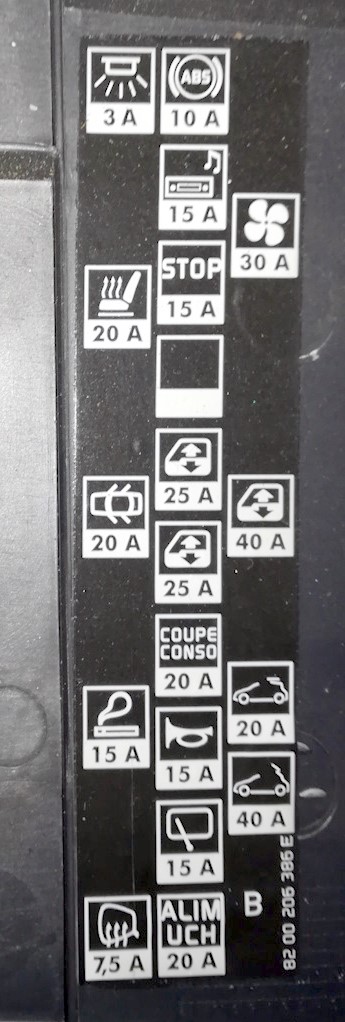

На обратной стороне крышки салонного блока предохранителей Renault Megane 2 приведена актуальная схема с расшифровкой.
Пример схемы с крышки

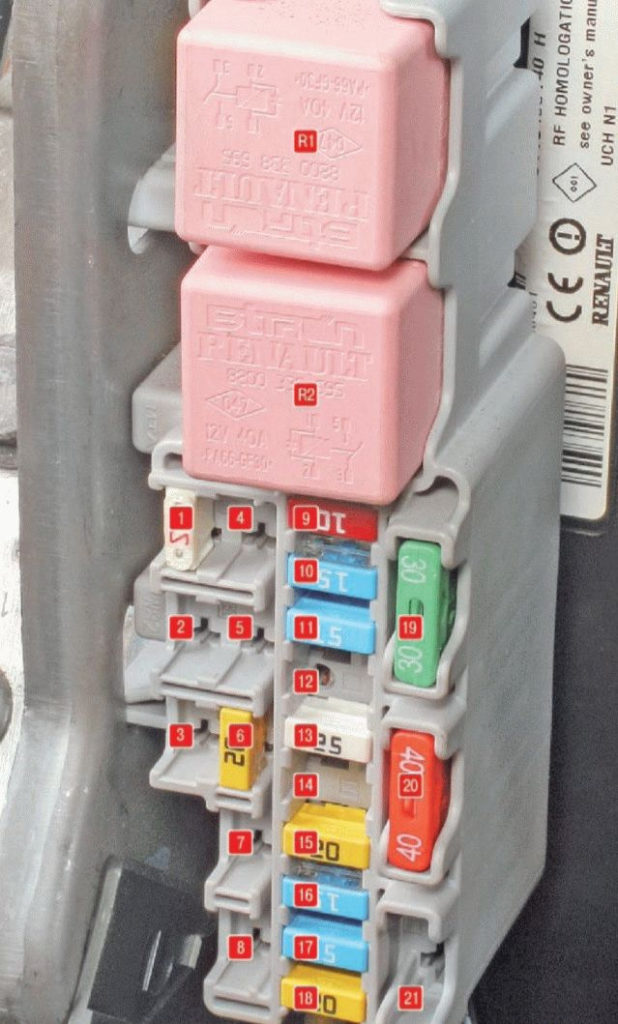

Полная схема блока в салоне
Назначение предохранителей в салоне Renault Megane 2
| 1 | Резерв |
| 2 | Резерв |
| 3 | Резерв |
| 4 | 3А Вентилятор салона, датчик температуры, зеркало, датчики дождя/света |
| 5 | 20А Обогрев передних сидений |
| 6 | 20А Центральный замок дверей |
| 7 | 15А Предохранитель прикуривателя Renault Megane 2 |
| 8 | 7,5А Обогрев зеркал |
| 9 | 10А ЭБУ ABS |
| 10 | 15А Аудиосистема, бортовой компьютер, омыватели, подогрев топлива (K9K), климат, сигнализация |
| 11 | 15А Стоп-сигналы |
| 12 | Резерв |
| 13 | 25А Стеклоподъемник водительской двери |
| 14 | 25А Стеклоподъемник пассажирской двери |
| 15 | 20А Приборная панель, зеркала |
| 16 | 15А Гудок, OBD, очиститель лобового |
| 17 | 15А Очиститель заднего стекла |
| 18 | 20А Управление салонной электроникой, доп. реле |
| 19 | 30А Вентилятор климат-системы |
| 20 | 40А Задние стеклоподъемники |
| 21 | 20/40А Люк, складная крыша |
| R1 | Реле стеклоподъемников |
| R2 | Реле дополнительного оборудования |
Предохранитель прикуривателя в Рено Меган 2 – это элемент №7 на 15А в салонном блоке.
Под торпедо отдельные реле, например, 40А для стоп-сигналов (1524, ESP) или реле подогрева у вентилятора салона, могут быть установлены вне основного блока предохранителей Renault Megane 2.
