Renault Master — это популярная линейка легких коммерческих фургоонов. За годы производства модель предлагалась с разными вариантами кузовов, включая стандартную и удлиненную колесную базу. Версии повышенной грузоподъемности известны как Messenger и Mascott. Эта машина является близнецом Opel Movano и Nissan Interstar, с идентичной компоновкой электрических компонентов. Второе поколение Renault Master производилось с 1997 по 2010 год, включая годы 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010, с промежуточными обновлениями. Третье поколение выпускается с 2011 года и продолжается по сей день (2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и позже). В этой статье мы разберем расположение блоков предохранителей и реле для Renault Master второго и третьего поколений, предоставим фото, схемы и объяснения их функций, включая предохранитель прикуривателя. Схемы предохранителей Renault Master, электрические блоки, реле и предохранители — ключевые слова для поиска по ремонту и обслуживанию.
Учитывая длительный срок выпуска Renault Master с разнообразными опциями электрооборудования и типами кузовов, универсальное описание всех предохранителей и реле невозможно. Будьте осторожны: производитель может вносить корректировки в дизайн. Конфигурация ваших блоков может отличаться от описанной. При сомнениях обращайтесь к дилеру в вашем регионе за схемой предохранителей Renault Master.
В каждом поколении предусмотрены два ключевых блока предохранителей и реле: один в кабине слева на приборной панели, второй — в моторном отсеке слева у стойки.
Второе поколение
Блок в моторном отсеке

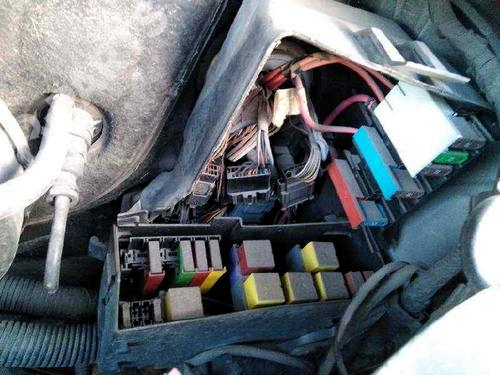

Фото блока

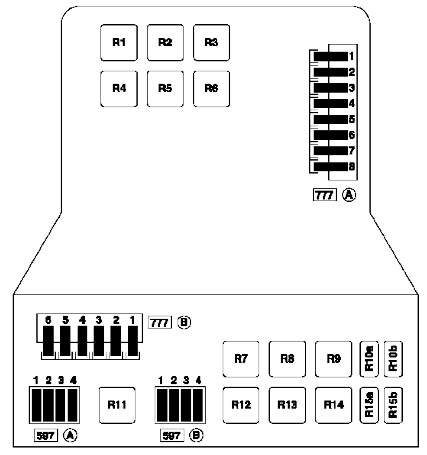

Диаграмма
Функции реле
- R1 Реле пневматической подвески
- R2 Реле работающего двигателя для двигателей G9T и G9U в модификации 16-местного автобуса или для дополнительного оборудования
- R3 Реле обогрева ветрового стекла
- R4 Не используется
- R5 Не используется
- R6 Не используется
- R7 Реле электровентилятора системы охлаждения двигателя 2 на автомобилях с кондиционером
- R8 Не используется
- R9 Реле дополнительного подогрева 3
- R10a Не используется
- R10b Не используется
- R11 Реле дополнительного подогрева 2
- R12 Реле ЭБУ системы впрыска
- R13 Реле дополнительного подогрева 1
- R14 Реле электровентилятора системы охлаждения двигателя 1 на автомобилях с системой отопления и кондиционером
- R15a Реле компрессора кондиционера
- R15b Реле подогревателя дизельного топлива
Функции предохранителей
Плата А (777)
- 70А Предохранитель цепи питания блока предохранителей в салоне, переключатель наружного освещения и указателей поворота, замок зажигания
- 30А Предохранитель панели управления кондиционером
- 70А Предохранитель цепи питания блока предохранителей в салоне, переключатель наружного освещения указателей поворота
- Не используется
- 70A Предохранитель цепи питания реле после замка зажигания 1, реле обогрева заднего стекла, блок предохранителей в салоне
- 30А Предохранитель реле пневматической подвески
- 70А Предохранитель реле обогрева ветрового стекла
- 60А Предохранитель реле питания ЭБУ АБС
Плата В (777)
- 70А Предохранитель цепи питания блока предпускового подогрева
- 50А Реле электро вентилятора системы охлаждения двигателя 1, реле малой скорости электровентилятора системы охлаждения
- 30А Реле дополнительного подогрева 1
- 40А Только для двигателя ZD3: Реле электровентилятора системы охлаждения двигателя 2
- 70А Реле дополнительного подогрева 2 и 3
- 30А Предохранитель реле узла электронасоса коробки передач
Плата А (597)
- 20А Предохранитель цепей двигателя
- 10А Предохранитель реле топливного насоса
- Не используется
- 25А ЭБУ системы впрыска
Плата В (597)
- 30А Реле дополнительного подогрева 3
- 30А Реле дополнительного подогрева 2
- 30А Реле дополнительного подогрева 1
- 5А Предохранитель цепи питания контактной платы для дополнительного оборудования

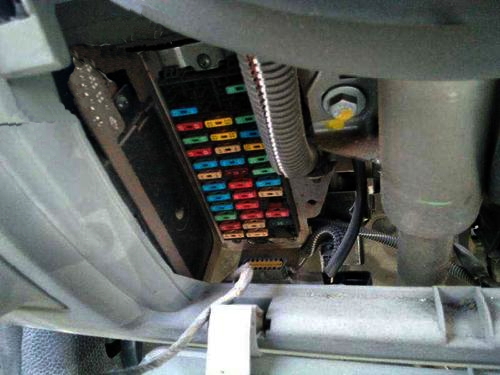

Блок в кабине

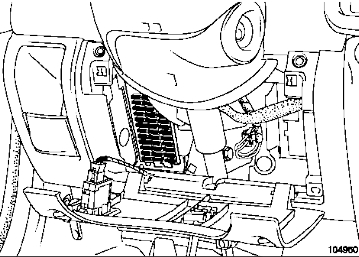

Этот блок размещен под приборной панелью слева за крышкой защиты.
Вариант 1
Проверяйте функции элементов по схеме на внутренней стороне крышки.

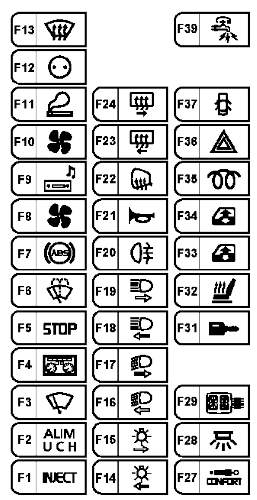

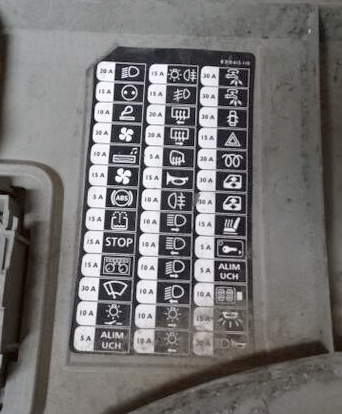

Пример диаграммы с внутренней стороны крышки
Диаграмма
Расшифровка
- F1 5А ЭБУ системы впрыска, реле стартера, диагностический разъем
- F2 10A ЦЭКБС, прикуриватель первого ряда сидений, центральный замок, элемент обогрева заднего стекла, регулятор холостого хода, реле заднего противотуманного света, панель управления кондиционером, регулятор скорости, выключатель стоп-сигнала, регулятор скорости, пневматическая подвеска, корректор фар, элемент обогрева ветрового стекла, ЭБУ системы контроля парковки, регулятор скорости, ЭБУ управляемой подвески
- F3 30A Предохранитель переключателя стеклоочистителя и стеклоомывателя, ЦЭКБС
- F4 15A Предохранитель щитка приборов, ЭБУ подушек безопасности, тахограф
- F5 15A Предохранитель выключателя стоп-сигнала, генератор, выключатель света заднего хода, реле света заднего хода
- F6 15A Предохранитель переключателя стеклоочистителя и стеклоомывателя, электродвигатель очистителя ветрового стекла
- F7 5А Предохранитель АБС, датчик скорости автомобиля
- F8 15A Реле электровентилятора системы охлаждения двигателя, реле компрессора кондиционера, реле подогревателя дизельного топлива
- F9 10A Предохранитель аудиосистемы, многофункциональный дисплей, интерфейс радиотелефона, центральный коммуникационный блок
- F10 30A Предохранитель панели управления кондиционера
- F11 10A Предохранитель прикуривателя
- F12 15A Предохранитель розетки для дополнительного оборудования
- F13 5А Реле ЭБУ системы впрыска
- F14 5А Предохранитель левого габаритного огня, левый задний фонарь, левый фонарь освещения номерного знака, разъем для подсоединения жилого прицепа, ЦЭКБС, аудиосистема, многофункциональный дисплей
- F15 5А Предохранитель правого габаритного огня, левый задний фонарь, правый фонарь освещения номерного знака, разъем для подсоединения жилого прицепа, щиток приборов
- F16 10A Предохранитель левой фары (ближний свет), переключатель корректора света фар
- F17 10A Предохранитель правой фары (ближний свет)
- F18 10A Предохранитель левой фары (дальний свет), щиток приборов
- F19 10A Предохранитель правой фары (дальний свет)
- F20 10A Предохранитель заднего противотуманного фонаря, разъем для подсоединения жилого прицепа
- F21 15A Предохранитель звукового сигнала
- F22 5А Предохранитель элементов обогрева наружных зеркал заднего вида
- F23 20A Предохранитель элемента обогрева правого заднего стекла боковины
- F24 20A Предохранитель элемента обогрева левого заднего стекла боковины
- F25 Не используется
- F26 Не используется
- F27 5А Предохранитель реле управляемой подвески
- F28 15A Предохранитель тахографа, щиток приборов, сирена сигнализации, диагностический разъем, датчик противоугонной сигнализации
- F29 10A Предохранитель аудиосистемы, многофункциональный дисплей, интерфейс радиотелефона, центральный коммуникационный блок
- F30 Не используется
- F31 5А Предохранитель датчика удара, ЦЭКБС
- F32 15A Предохранитель нагревательных элементов передних сидений, переключатель наружных зеркал заднего вида
- F33 20A Предохранитель переключатель стеклоподъемника двери водителя, переключатель стеклоподъемника двери пассажира
- F34 20A Предохранитель реле времени стеклоподъемника
- F35 20A Реле подогревателя дизельного топлива
- F36 15A Предохранитель выключателя аварийной сигнализации
- F37 30A Предохранитель выключатель центрального замка
- F38 Не используется
- F39 30A Предохранителе отключения потребителей электроэнергии (питание предохранителей F27, F28, F29 и F31)
Предохранитель прикуривателя — номер 11.

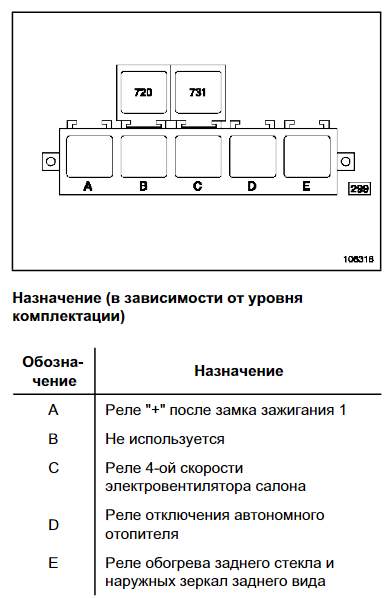

Реле в салоне
Вариант 2
Диаграмма

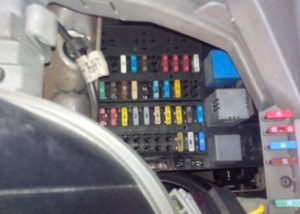

Полное фото блока
Описание
- Резервный
- Резервный
- Резервный
- 20А — Противоугонное устройство, Датчик удара
- Резервный
- 10А — Левая фара дальнего света, Щиток приборов
- 15А — Плафон, Память аудиосистемы, Щиток приборов, Приемник дистанционного управления замками дверей, Внутреннее освещение, Указатель со встроенными часами, Реле управления замами дверей, Тохограф
- 30А — Предохранитель отклонения потребителей электроэнергии
- Резервный
- 10А — Правая фара (дальний свет)
- 7,5А — Лампы заднего противотуманного света, Щиток приборов
- Резервный
- Резервный
- 20А — Электродвигатель очистителя ветрового стекла
- Резеврный
- 25А — Система центральной блокировки замов дверей
- 30А — Омыватель фар
- 2А — Разъем диагностики бортовой системы диагностики OBD2
- 5А — Пневматическая подвеска
- 15А — Аварийная сигнализация, Разъем диагностики
- Резеврный
- 2А — Антиблокировочная система тормозов (АБС)
- 15А — Звуковой сигнал
- 7,5А — Правые лампы габаритного света, Фонари освещен номерного знака
- Резеврный
- 5А — Элемент обогрева заднего стекла
- 20А — Левые лампы габарит него света, Фонари освещения номерного знака, Лампы подсветки выключателей органов управления и прикуривателя
- Резеврный
- 15А — Обогрев сидении
- 20А — Электромагнитный клапан останова дизели, Система предпускового подогрева, Система впрыска.
- 15А — Очиститель , омыватель ветрового стекла
- 10А — Правая фара (ближний свет)
- 25А — Электро стекло подъёмник двери пассажира
- 20А — Лампы стоп-сигнала, Лампы света заднего хода
- 20А — Электровентилятор подачи воздуха в кабину
- 10А — Реле времени омывателя фар, Левая фара (ближний свет), Щиток приборов
- 25А — Электростеклоподъёмник двери водителя
- 7,5А — ЭБУ системы впрыска
- Резевный
- 20А — Аудиосистема, Тахометрическое реле, Реле подогревателя дизельного топлива
- 10А — Элементы обогрева наружных зеркал заднего вида
- 15А — Сигнализатор о не выключенном наружном освещении, Щиток приборов
- Резевный
- 25А — Прикуриватель
- 40А — Электро вентилятор подачи воздуха в кабину автомобиля с кондиционером
- 40А — Элемент обогрева заднего стекла
Предохранитель прикуривателя — номер 44 на 25А

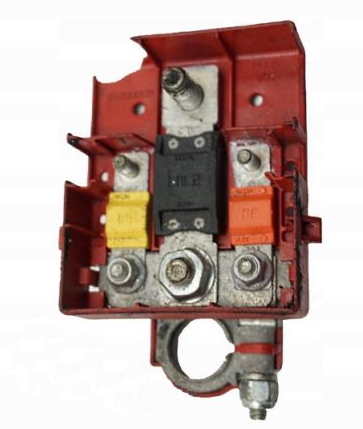

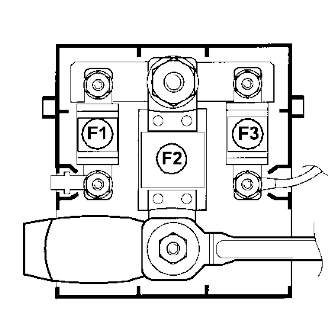

Предохранители на аккумуляторе
Они установлены на плюсовом клемме АКБ.
Диаграмма
- F1 — 40A — Блок предохранителей в салоне
- F2 — 400А — Питание блока предохранителей силовых цепей, стартера, системы пуска
- F3 — 40А — Предохранитель реле питания ЭБУ системы впрыска
Третье поколение
Блок в моторном отсеке
Расположен под бардачком; для доступа снимите его.
Вариант 1

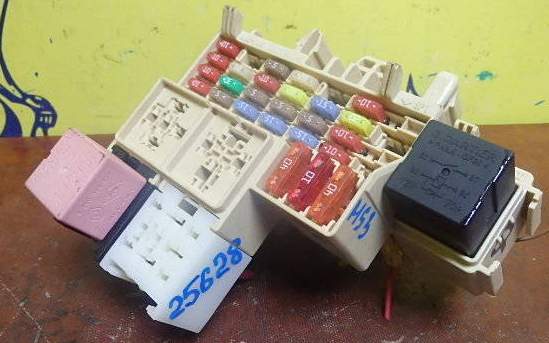

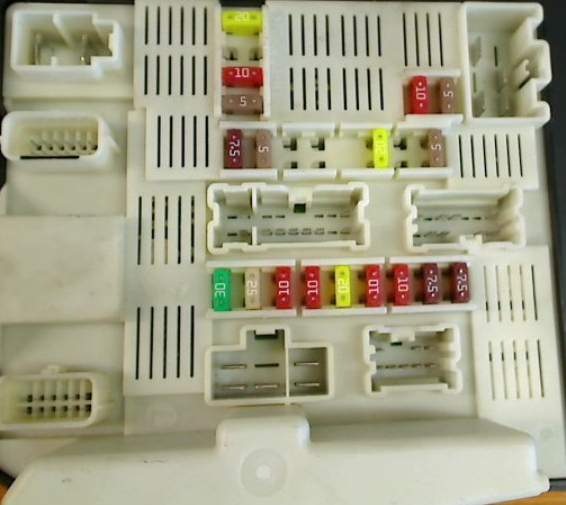

Фото

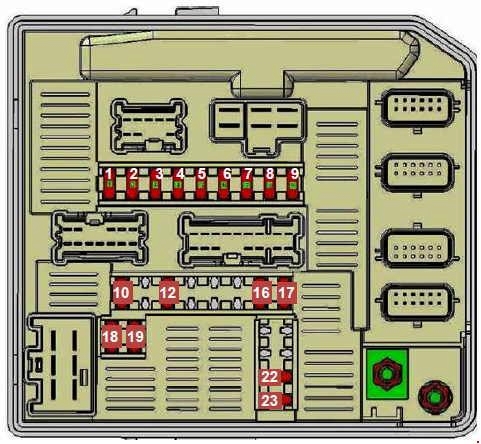

Диаграмма
Расшифровка
| F1 | 7,5А Фонарь правый габаритный |
| F2 | 7,5А Фонарь левый габаритный |
| F3 | 10А Правый ближний свет фар |
| F4 | 10А Левая фара ближнего света |
| F5 | 20А Противотуманные фары |
| F6 | 10А Левый дальний свет |
| F7 | 10А Правый дальний свет |
| F8 | 25А блок питания АБС |
| F9 | 30А Стеклоочиститель |
| F10 | 10А Подушка безопасности PIS (первичное зажигание) |
| F11 | — |
| F12 | 20А Питание ЭБУ КП (Передний привод) |
| F13 | — |
| F14 | — |
| F15 | — |
| F16 | 5А Коробка передач PIS (питание первичного зажигания) |
| F17 | 7,5А Пассажирский отсек PIS (первичное питание) |
| F18 | 5А ЭБУ впрыска / реле подогревателя дизеля |
| F19 | 10А Задние ходовые огни PIS (первичное зажигание) |
| F20 | — |
| F21 | — |
| F22 | 10А Кондиционер (компрессор) I |
| F23 | 5А Размораживание (релейное управление) |
Вариант 2

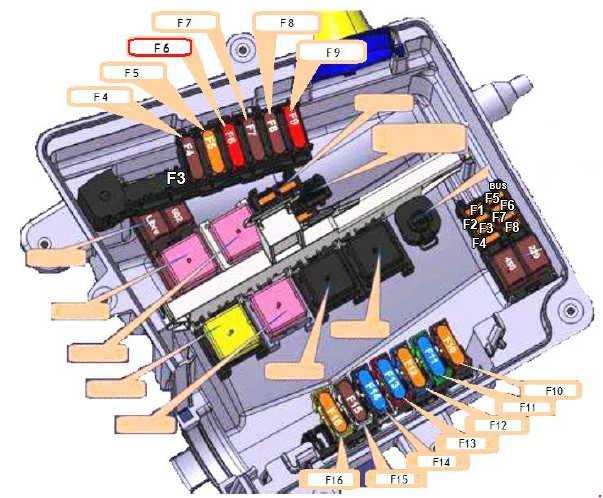

Диаграмма
Описание
| F1 | — | — |
| F2 | — | — |
| F3 | 50 | АВТОБУС X62 |
| F4 | 40 | ЭБУ АБС |
| F5 | 50 | Дополнительное реле отопления 1 |
| F6 | 50 | Специальная переоборудование кузова, X62 BUS |
| F7 | 70 | Реле дополнительного обогрева 2 |
| F8 | 70 | Задние фонари, блок предохранителей и реле в салоне, сопротивление отопителя дизельного двигателя |
| F9 | 70 | Блок реле и предохранителей в салоне |
| F10 | 50 | Реле вентилятора электродвигателя 3, реле вентилятора электродвигателя (номинал в зависимости от комплектации автомобиля) |
| 40 | ||
| F11 | 40 | Реле 1 скорости вращения вентилятора двигателя, Реле 2 скорости вентилятора двигателя (номинальные значения в зависимости от комплектации автомобиля) |
| 50 | ||
| 60 | ||
| F12 | 40 | Запускает двигатель |
| F13 | 60 | Блок интерфейса нагрева |
| F14 | 60 | Блок интерфейса нагрева |
| F15 | 70 | Блок реле свечей накаливания дизельного двигателя |
| F16 | 40 | Реле электронасосного агрегата КП |
| 50 | Блок предохранителей 2 | |
| ПРЕДОХРАНИТЕЛЬНАЯ ПЛАСТИНА ШИНЫ (260BA) | ||
| F1 | 5 | Блок питания реле управления освещением (ГРУАУ) Передние и задние фонари |
| F2 | 5 | Блок питания реле управления освещением (ГРУАУ) Индивидуальное освещение (X81) |
| F3 | 15 | Источник питания реле 1155 (70А + дополнительное реле нагрузки) |
| F4 | 25 | Реле 1155 питания (70А + реле АКБ BCM) |
| F5 | 10 | Блок питания для мультимедийного дисплея из комплектов ГРУАУ |
| F6 | 5 | Электропитание электронного блока управления порога |
| F7 | — | — |
| F8 | — | — |
Блоки в кабине
Главный блок

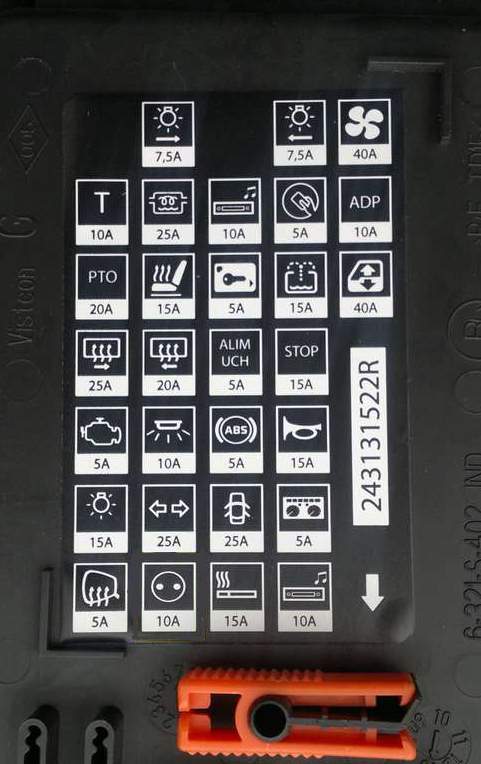

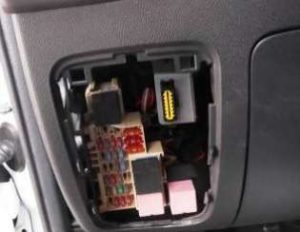

Фото
Актуальная диаграмма расположения размещена на обратной стороне крышки защиты.
Обозначение элементов

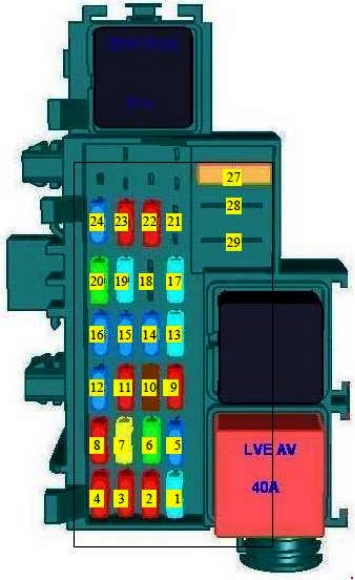

Диаграмма
Описание
| 1 | 10 | Информационно-развлекательная система, обогрев сидений, (Сервисное реле 1. Реле работы двигателя) |
| 2 | 15 | Прикуриватель |
| 3 | 10 | Розетка 1 |
| 4 | 10 | Розетка 2 |
| 5 | 5 | Приборная доска |
| 6 | 30 | Центральный замок (UCE Habitacle (CPE, SUPCPE), BFR) |
| 7 | 25 | Поворотники, задние противотуманные фары, блок управления кузовом (UCE Habitacle + Batsecurite) |
| 8 | 5 | Диагностический разъем |
| 9 | — | — |
| 10 | 5 | ABS, Электронная программа стабилизации |
| 11 | 10 | Внутреннее освещение, стоп-сигналы |
| 12 | 5 | Модуль управления кузовом |
| 13 | 15 | Стоп-сигнал |
| 14 | 5 | Блок управления кузовом, электрические стекло подъемники, кондиционер |
| 15 | 20 | Левое заднее стекло с обогревом |
| 16 | 20 | Правое заднее стекло с обогревом |
| 17 | 15 | Омыватель ветрового стекла (органы управления на руле) |
| 18 | 5 | Электронный иммобилайзер |
| 19 | 15 | Подогрев сидений (BFRH2, ADPCNC, адаптация) |
| 20 | — | — |
| 21 | 10 | Огни поворотов |
| 22 | 10 | Информационно-развлекательная система, обогрев сидений, экран дисплея автомобиля, аудио разъемы, сигнализация |
| 23 | 5 | Связь без помощи рук |
| 24 | 10 | Тахограф |
| 25 | — | — (расположение диода) |
| 26 | — | — (расположение диода) |
| 27 | 40 | Вентилятор климат-контроля |
| 28 | 10 | Дополнительные приспособления (BFRH2, реле удаления ACC, реле сервитута 1) |
| 29 | 40 | Электрические стекло подъемники, блок управления кузовным оборудованием |
Предохранители для прикуривателя и передней розетки — номера 2 и 3.
Вспомогательные блоки
Они находятся справа (для леворульных и праворульных версий) под приборной панелью, закреплены на правом фланце балки.

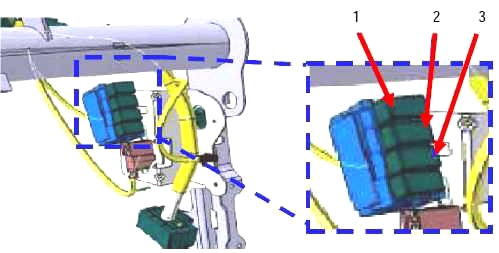

Блок 1
Функции
- Блок питания распределения тока нагрузки 20А — 12 В
- 20А — Информация о работе двигателя
- 20А — Сиденье с подогревом

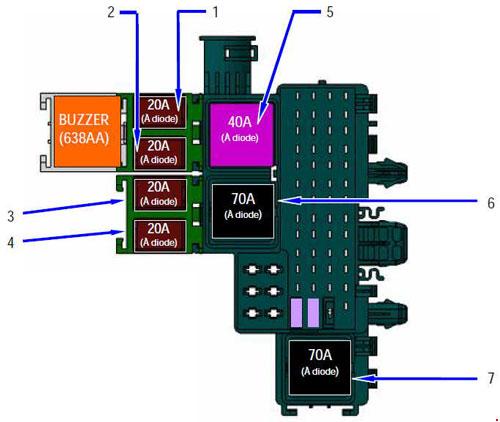

Блок 2
Диаграмма
Обозначение
- 20А Дверь раздвижная
- 20А Крышка багажника
- 20А Сиденье автобуса с подогревом
- Автобус 20А ESP
- 40А Информация о кондиционере
- 70А BCM + питание АКБ
- 70А + подача аксессуаров в навес
Это все по теме. Если заметили неточность или хотите дополнить — оставьте комментарий.
