Renault Logan первого поколения выпускался в период с 2005 по 2013 год, оснащался бензиновыми двигателями объемом 1,4 л и 1,6 л, а также дизельным мотором 1,5 л. Модель также известна как Dacia Logan 1. В этой статье мы подробно разберем схемы предохранителей и реле для Renault Logan 1 поколения, укажем расположение блоков и особенности их монтажа. Особое внимание уделим предохранителю прикуривателя, а также общим рекомендациям по замене и диагностике. Если вы ищете информацию о блоках предохранителей, реле, схемах и назначении для вашего авто, здесь все необходимое.
Расположение, количество и функции предохранителей с реле в блоках могут варьироваться в зависимости от года производства и комплектации вашего Renault Logan 1 поколения. Рекомендуем сверяться с документацией автомобиля.
Блок предохранителей в салоне
Главный блок предохранителей и реле Renault Logan 1 установлен на левой стороне приборной панели, скрыт под защитной пластиковой крышкой. Это стандартное место для доступа к элементам электрики в салоне.
На внутренней стороне крышки обычно нанесена актуальная схема предохранителей специально для вашей модификации Renault Logan 1, что упрощает диагностику и замену.

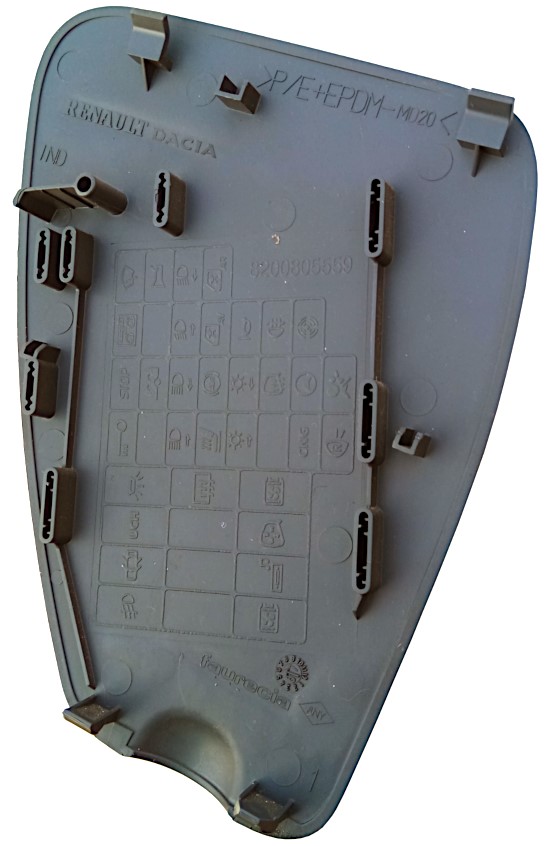

Пример схемы с крышки
Полная схема блока в салоне
Расшифровка предохранителей и реле с описанием
F01 20А — стеклоочиститель лобового стекла, обмотка реле обогрева заднего стекла
В случае поломки «дворников» сначала осмотрите подрулевой переключатель, его дорожки, контакты и разъем, мотор-редуктор, щетки и трапецию механизма. Щелчок при активации часто указывает на проникновение влаги в мотор-редуктор.
F02 5А — панель приборов, обмотки реле К5 топливного насоса и катушки зажигания, блок управления двигателем (ЭБУ) от замка зажигания
F03 20А — стоп-сигналы, лампа заднего хода, омыватель лобового стекла
Если стоп-сигналы не горят, начните с концевого выключателя тормоза в педальном узле и его разъема. Проверьте лампы на перегорание и контакты в патронах.
F04 10А — блок управления подушками безопасности, поворотники, диагностический OBD-разъем, иммобилайзер
Проблемы с указателями поворотов? Осмотрите лампы, разъемы на КЗ, подрулевой переключатель. Короткое замыкание в других лампах может влиять на работу.
F05 — F08 — Резервные места
F09 10А — ближний свет левой фары, индикатор ближнего света на панели, насос омывателя фар
F10 10А — ближний свет правой фары
F11 10А — дальний свет левой фары, индикатор дальнего света на панели
F12 10А — дальний свет правой фары
Если дальний свет не работает, проверьте лампы, переключатель с разъемом и проводку на обрывы.
F13 30А — задние электростеклоподъемники
F14 30А — передние электростеклоподъемники
F15 10А — антиблокировочная система тормозов (АБС)
F16 15А — обогрев передних сидений
Не нагреваются сиденья? Проверьте проводку, кнопку, термовыключатель в сиденье, который отключает цепь при перегреве.
F17 15А — звуковой сигнал (гудок)
F18 10А — габаритные огни левой фары и левого заднего фонаря; освещение номерного знака; подсветка приборов, панели и консоли; зуммер блока
F19 7,5А — габаритные огни правой фары и правого заднего фонаря; освещение бардачка
F20 7,5А — задний противотуманный фонарь и его индикатор
F21 5А — подогрев боковых зеркал
F22 — Резерв
F23 — Резерв, опционально сигнализация
F24 — Резерв
F25 — Резерв
F26 — Резерв
F27 — Резерв
F28 15А — освещение салона и багажника; постоянное питание аудиосистемы
Свет в салоне не включается при открытии дверей? Проверьте концевые выключатели дверей, проводку (включая разъем в левой стойке), переключатель в положении Auto. Для задних дверей — проводка под сиденьем.
F29 15А — питание аварийной сигнализации, поворотников, прерывистого омывателя, центрального замка, диагностики ЭБУ
F30 20А — центральный замок дверей и багажника, дверной звонок
F31 15А — обмотка реле К8 противотуманных фар
F32 30А — обогрев заднего стекла
Не работает обогрев? Измерьте напряжение на клеммах стекла, проверьте элементы на обрывы. Если нет питания — осмотрите провод от кнопки, реле под панелью (снимите кожух) и саму кнопку.
F33 — Резерв
F34 — Резерв
F35 — Резерв
F36 30А — кондиционер, вентилятор отопителя
Проблемы с кондиционером? Проверьте F07 и реле К4 под капотом. Часто виноват низкий уровень фреона или утечка. Для обогрева также смотрите F39.
F37 5А — электрорегулировка зеркал
F38 10А — прикуриватель, питание аудиосистемы от зажигания
F39 30А — обмотка реле К1 вентилятора отопителя, панель климат-контроля
Предохранитель прикуривателя — это F38 на 10А. Для ремонта электрики Renault Logan 1 всегда используйте подходящие по номиналу элементы.
Обратите внимание: некоторые реле и предохранители могут быть размещены вне основного блока в зависимости от комплектации.
Блок предохранителей под капотом
В моторном отсеке Renault Logan 1 первого поколения возможны два варианта компоновки блоков. В обоих случаях основные элементы расположены слева от аккумулятора, для удобного доступа при диагностике электрических систем.
Вариант №1

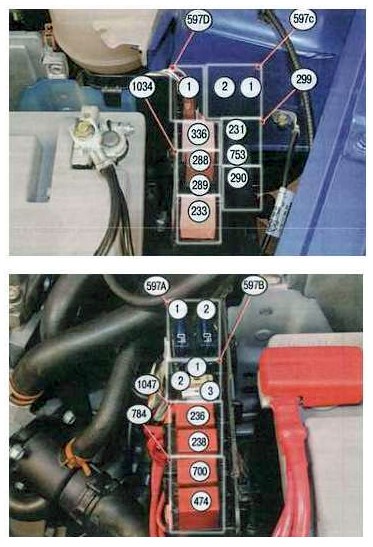

Фото и схема блока
Расшифровка обозначений
| 597А — F1 | 60А Сигнализация, переключатель внешнего света, реле DRL (блок 1034) |
| 597А — F2 | 60А Переключатель внешнего света, салонный блок предохранителей |
| 597В — F1 | 30А Питание релейной платы |
| 597В — F2 | 25А Питание реле впрыска топлива |
| 597В — F3 | 5А Питание реле впрыска, ЭБУ |
| 597C — F1 | 50А ЭБУ АБС |
| 597C — F2 | 25А ЭБУ АБС |
| 597D — F1 | 40А Реле высокой скорости вентилятора (236), релейная плата |
| 299 — 231 | 20А Противотуманные фары |
| 299 — 753 | 20А Насос омывателя фар |
| 784 — 474 | 20А Реле компрессора кондиционера |
| 784 — 700 | 20А Реле низкой скорости вентилятора |
| 1034 — 288 | 20А Реле DRL |
| 1034 — 289 | 20А Реле DRL |
| 1034 — 290 | 20А Реле DRL |
| 1047 — 236 | 20А Реле топливного насоса |
| 1047 — 238 | 20А Реле блокировки впрыска |
| 233 | 40А Реле вентилятора отопителя |
| 236 | 40А Реле высокой скорости вентилятора |
Вариант №2
Схема блока
Расшифровка элементов
| F01 | 60А Питание замка зажигания, потребителей от него, переключатель внешнего освещения |
| F02 | 30А Силовая цепь реле К3 вентилятора охлаждения (без кондиционера) |
| F03 | 25А Силовые цепи реле К5 насоса топлива и зажигания, главного реле К6 ЭБУ |
| F04 | 5А Постоянное питание ЭБУ, обмотка реле К6 |
| F05 | 15А Резерв |
| F06 | 60А Питание салонного блока предохранителей |
| F07 | 40А Силовые цепи реле К4 кондиционера, К3 и К2 вентиляторов (с кондиционером) |
| F08
F09 |
25/50А Цепи ЭБУ АБС |
- К1 — реле вентилятора печки, мотор отопителя. Связан с F36.
- К2 — реле высокой скорости вентилятора охлаждения (с кондиционером), мотор радиаторного вентилятора.
- К3 — реле низкой скорости вентилятора (с кондиционером) или радиаторного (без), мотор через резистор.
- К4 — реле кондиционера, муфта компрессора. Связан с F36.
- К5 — реле топливного насоса и зажигания.
- К6 — главное реле ЭБУ, датчики, форсунки, клапаны, обмотки реле К2-К4.
- К7 — реле омывателя фар.
- К8 — реле ПТФ. Связан с F31.
Для наглядности мы подготовили видео о предохранителях Renault Logan 1 на нашем канале. Рекомендуем просмотреть и подписаться для дополнительных материалов по ремонту авто.
Если у вас есть дополнения или вопросы по схемам, блокам предохранителей, реле или диагностике, оставляйте комментарии ниже.
