Первое поколение компактного SUV Renault Koleos производилось в период с 2008 по 2016 год, включая модели 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 годов выпуска. За эти годы машина подверглась трем рестайлингам, затрагивающим внешний вид и внутреннее пространство. В этой статье мы разберем местоположение всех электронных модулей управления в Renault Koleos, с акцентом на блоки предохранителей и реле для Рено Колеос. Подробно опишем схемы, функции элементов, включая предохранитель прикуривателя Renault Koleos, и добавим полезные ключевые слова для поиска: распиновка предохранителей Koleos, реле в моторном отсеке, электрическая схема Рено Колеос 1 поколения.
Общее размещение электронных блоков управления в Renault Koleos

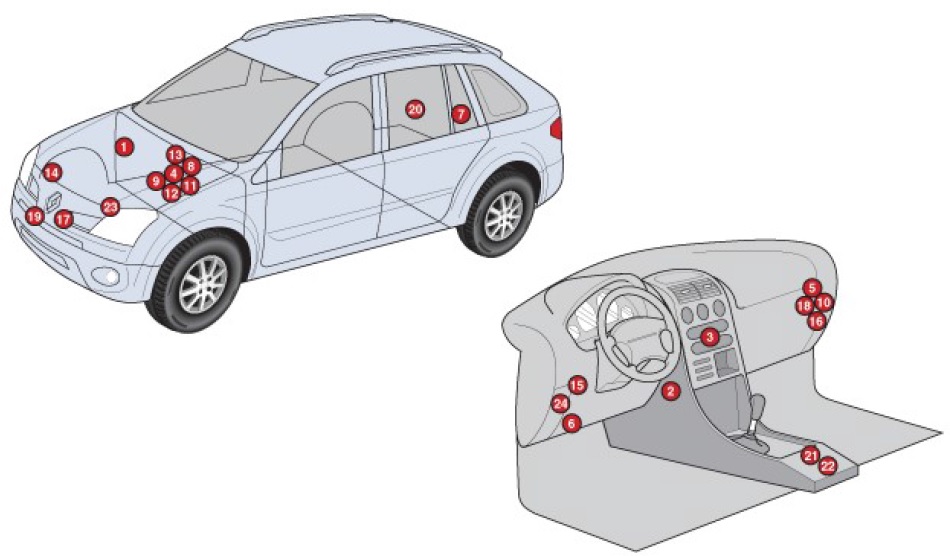

Диаграмма расположения
Функции блоков
- Модуль управления ABS в Renault Koleos
- Сопротивление для мотора вентилятора печки/кондиционера — внутри блока климат-контроля
- Блок управления климатической системой
- Аккумулятор
- CAN-шина, шлюзовой контроллер
- Диагностический порт OBD-II (DLC)
- Контроллер электронного ручника — в багажнике
- ЭБУ двигателя (дизельный вариант для Koleos)
- ЭБУ двигателя (бензиновый вариант)
- Модуль 4×4 системы
- Блок предохранителей и реле моторного отсека №1
- Блок предохранителей и реле моторного отсека №2
- Блок предохранителей и реле моторного отсека №3
- Блок предохранителей и реле моторного отсека №4 — для дизеля
- Блок предохранителей и реле на приборной панели
- Контроллер ксеноновых фар
- Сигналы звукового оповещения
- Многофункциональный контроллер — отвечает за: климат-контроль, аудио/навигацию, центральный замок, зарядку, стеклоподъемники, внешнее освещение, лючок топливного бака, обогрев заднего стекла, сигналы, зажигание, иммобилайзер, внутреннее освещение, ГУР, задний дворник, запуск двигателя, замок руля, омыватель лобового стекла
- Датчик внешней температуры
- Контроллер парктроников — справа в багажнике
- ЭБУ подушек безопасности SRS
- Модуль Bluetooth-телефонии
- ЭБУ АКПП
- Система мониторинга давления в шинах
Блоки предохранителей и реле в моторном отсеке Renault Koleos

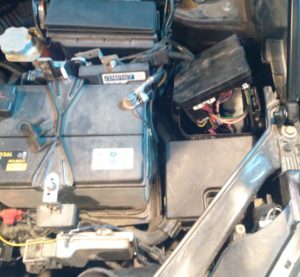

Чтобы получить доступ к двум основным блокам за аккумулятором в подкапотном пространстве, сначала демонтируйте воздуховод системы вентиляции.
Моторный блок 1

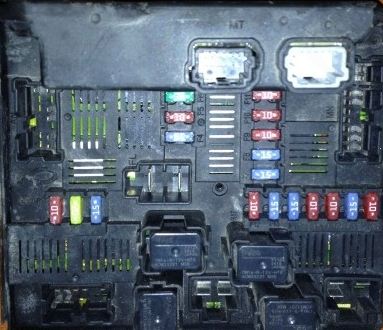

Изображение блока

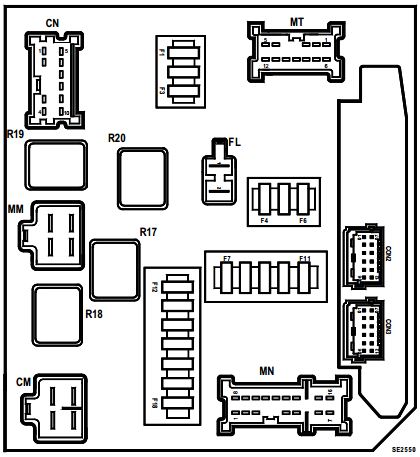

Диаграмма
Описание элементов
| F1 | (10A) Замок рулевой колонки в Renault Koleos |
| F2 | (10A) ЭБУ двигателем управления |
| F3 | (10A) ЭБУ двигателем управления |
| F4 | (10A) Противотуманки |
| F5 | (10A) Система кондиционирования/отопления |
| F6 | (30A) Дворники лобового стекла |
| F7 | (15A) Правая головная оптика |
| F8 | (15A) Левая головная оптика |
| F9 | (10A) |
| F10 | (10A) Левая фара |
| F11 | (10A) Правая фара |
| F12 | (10A) Кнопки на руле |
| F13 | (15A) Насос топлива |
| F14 | (15A) |
| F15 | (10A) |
| F16 | (10A) |
| F17 | (15A) ЭБУ двигателем управления |
| F18 | (10A) |
- R17 — Реле первой скорости вентилятора охлаждения
- R18 — Реле второй скорости вентилятора охлаждения
- R19 — Реле третьей скорости вентилятора охлаждения
- R20 — Реле стартера
Моторный блок 2

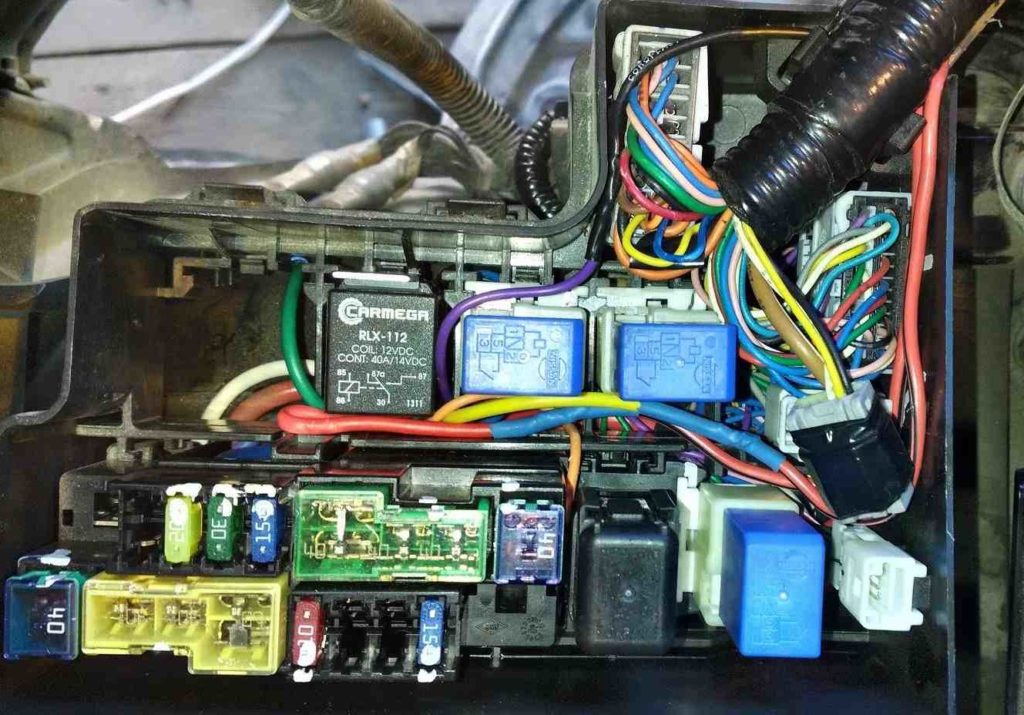

Изображение блока
Диаграмма
Расшифровка
F1 — 15A Обогрев передних сидений в Koleos
F2 — 10А Реле помпы охлаждения (573), датчик топлива (414), ЭБУ впрыска (120), модуль защиты
F3 — 10А Реле DRL-фар
F4 — 10А Альтернатор
F5 — 60А Электрогидроусилитель
F6 — 30А Реле омывателя фар
F7 — 30А ЭБУ ABS/ESP (118)
F8 — 40А или 50А ЭБУ ABS с ESP
F9 — 50А Вентиляторы охлаждения двигателя и А/С, реле (234)
F10 — 40А Стеклоподъемник водителя, ЦЭКБС (645), люк
F11 — 30А Салонный блок (260), защита (1337)
F12 — 50А Защита, реле вентилятора 2
F13 — 20A Аудио, телефон, дисплей, навигация (662), CD-чейнджер, TV-тюнер
F14 — 30А Реле доп. отопителя 2
F15 — 30А Реле доп. отопителя 1
F16 — 10А ЭБУ АКПП
M01 — 30А Электронный ручник
M02 — 20A Задний кондиционер
M03 — 30А Реле доп. отопителя 3
M04 — Не используется
234 — Реле вентиляторов
288 — Реле DRL
753 — Реле омывателя фар
1524 — Реле стоп-сигналов
1988 — Реле вентилятора 2
R — Реле клаксона
Моторный блок 3
Расположен около бачка омывателя лобового стекла.
Диаграмма
Функции
234 — Реле вентиляторов охлаждения
288 — Реле дневных ходовых огней
573 — Реле помпы
1069 — Реле доп. отопителя 3
1524 — Реле стопов
Моторный блок 4
Монтируется на положительном клемме АКБ.
Диаграмма
Описание
- F1 450A — Стартер, генератор
- F2 100A — Моторный блок предохранителей
- F3 100A — Моторный блок предохранителей
- F4 80A — Моторный блок предохранителей
- F5 100A — Салонный блок
- F6 60A — Подогрев свечей
Салонные предохранители и реле Renault Koleos

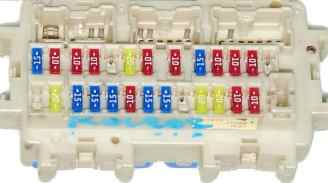

Предохранители в салоне
Блок установлен в салоне слева внизу на торпедо.

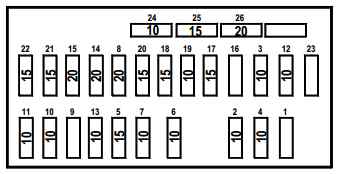

Диаграмма
Расшифровка
| 1 | 10А Резерв |
| 2 | 10А ЭБУ SRS, преднатяжители |
| 3 | 10А ЭБУ впрыска, стопы, OBD, климат, корректор фар |
| 4 | 10А Панель приборов |
| 5 | 15А Основной, блок 1876 |
| 6 | 10А Сигнализация, ксенон, датчик сцепления, оповещение ремней |
| 7 | 10А Стоп-сигналы |
| 8 | 20А Аудиоусилитель |
| 9 | 10А Резерв |
| 10 | 10А ЦЭКБС, ключ без ключа, датчик дождя |
| 11 | 10А Панель, датчик сцепления |
| 12 | 10А ЭБУ АКПП |
| 13 | 10А Зеркала |
| 14 | 20А Обогрев заднего стекла |
| 15 | 20А Панель климата |
| 16 | 15А Резерв |
| 17 | 15А Розетки 2-го ряда |
| 18 | 15А Прикуриватель |
| 19 | 10А Панель приборов |
| 20 | 15А Дополнительные розетки |
| 21 | 15А Климат-контроль |
| 22 | 15А Вентилятор салона |
| 23 | Резерв |
| 24 | Запасной |
| 25 | Запасной |
| 26 | Запасной |
| 27 | Резерв |
Предохранитель переднего прикуривателя — №18 на 15А в салонном блоке Renault Koleos
Реле в салоне

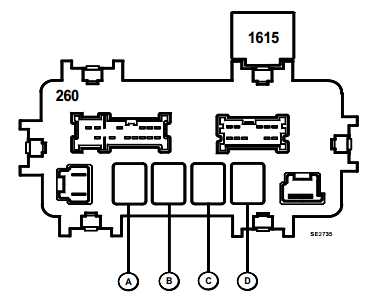

Диаграмма
Функции
- А Реле питания после зажигания
- B Реле аксессуаров
- C Реле обогрева стекла и зеркал
- D Реле вентилятора салона 1
- 1615 Реле питания при запущенном моторе
