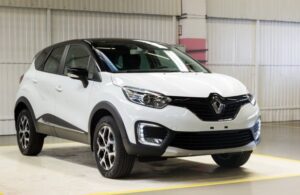

Renault Kaptur — стильный компактный кроссовер, разработанный специально для российского рынка. Это модернизированная адаптация европейской модели Captur с учетом местных условий. Производство первого поколения модели Renault Kaptur охватывает период с 2015 по 2020 год. В этой статье мы разберем расположение блоков предохранителей, их подробные схемы и назначение для Renault Kaptur 1 поколения, включая описание всех ключевых элементов. Особо отметим предохранители, отвечающие за прикуриватель и дополнительную розетку, а также предоставим доступ к руководству по эксплуатации для владельцев.
В зависимости от комплектации, года выпуска и страны назначения возможны отличия в представленном материале и Вашем блоке.
Блоки предохранителей и реле в моторном отсеке

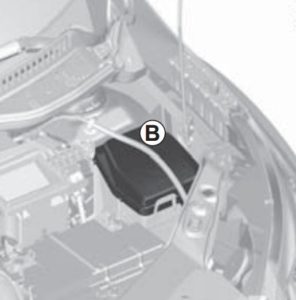

Местоположение этого блока в моторном отсеке показано на схеме для удобства замены предохранителей Renault Kaptur.

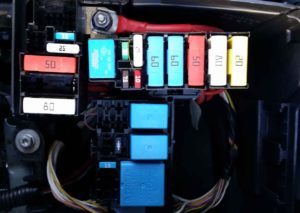

Блок предохранителей под капотом выглядит примерно так.

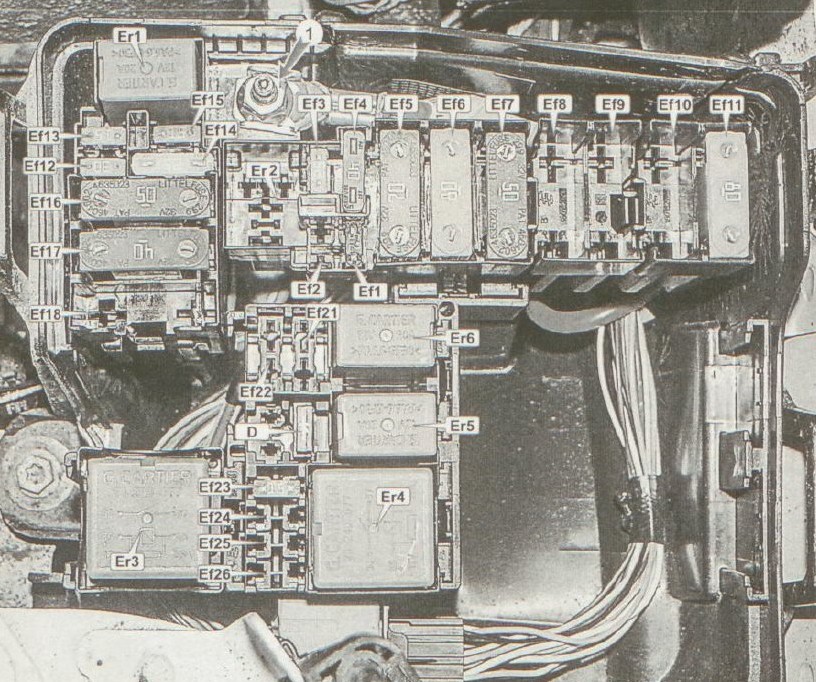

Схема блока предохранителей под капотом Renault Kaptur
Расшифровка предохранителей
Предохранители в моторном отсеке
| Ef1 | 7.5A Блок управления электрооборудованием, датчик тока АКБ |
| Ef2 | Резерв |
| Ef3 | 25A Блок управления системой курсовой устойчивости ABS/ESP |
| Ef4 | 40A Обогреватель заднего стекла, обогреватели наружных зеркал, цепи предохранителей F38 и F47 |
| Ef5 | 70A Блок предохранителей и реле в салоне, цепи предохранителей F5/ F23/ F24/ F25/ F26/ F27/ F42/ F44 |
| Ef6 | 80A Блок предохранителей и реле в салоне |
| Ef7 | 50A Блок управления системой курсовой устойчивости ABS/ ESP |
| Ef8 | Резерв |
| Ef9 | 80A Дополнительный отопитель*1 |
| Ef10 | 40A Обогрев ветрового стекла, правая сторона*1 |
| Ef11 | 40A Обогрев ветрового стекла, левая сторона*1 |
| Ef12 | 30A Стартер*3 |
| Ef12 | 15A Блок управления АКП*2 |
| Ef13 | 15A Блок управления АКП*3 |
| Ef13 | 30A Стартер *2 |
| Ef14 | 25A Электронная система управления двигателем, топливный насос |
| Ef15 | 15A Реле муфты компрессора кондиционера, муфта компрессора кондиционера |
| Ef16 | 50A Электровентилятор системы охлаждения |
| Ef17 | 40A Электровентилятор охлаждения рабочей жидкости АКП*3 |
| Ef18 | 80A Электро насос гидроусилителя рулевого управления |
| Ef19 | Резерв |
| Ef20 | Резерв |
| Ef21 | Резерв |
| Ef22 | Резерв |
| Ef23 | 15A Система управления двигателем |
| Ef24 | Резерв |
| Ef25 | Резерв |
| Ef26 | Резерв |
*1 — В зависимости от комплектации, *2 — с двигателем 1,6, *3 — с двигателем 2,0.
Реле в моторном отсеке
| Er1 | 20A Реле стартера |
| Er1 | 20A Реле включения света заднего хода |
| Er2 | 20A Реле сирены охранной сигнализации |
| Er3 | 20/35A Реле стартера / Реле электровентилятора охлаждения рабочей жидкости |
| Er4 | 35A Главное реле системы управления двигателем |
| Er5 | 20A Реле электромагнитной муфты компрессора кондиционера |
| Er6 | 20A Реле топливного насоса |
Блок предохранителей в салоне Renault Kaptur

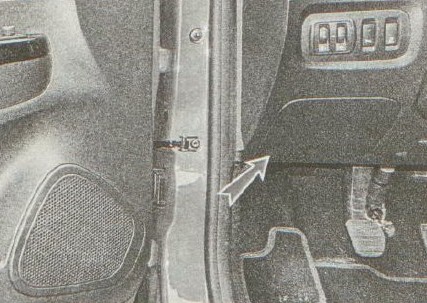

Этот блок размещен слева за защитной панелью в нижней части торпедо для быстрого доступа к предохранителям.

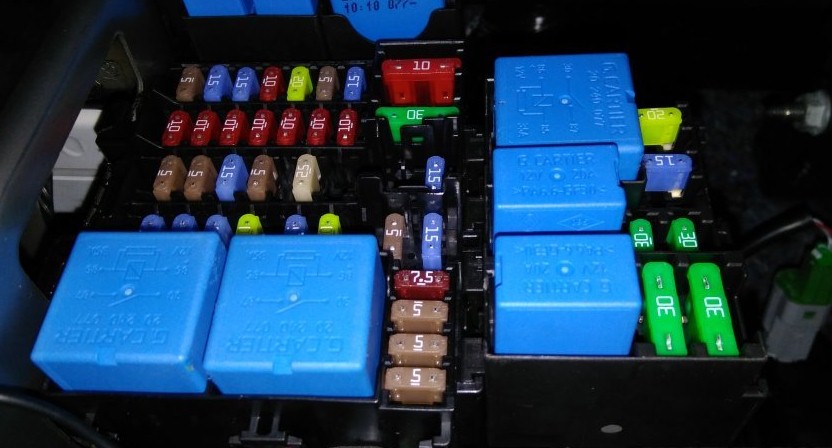

Фотография блока в салоне

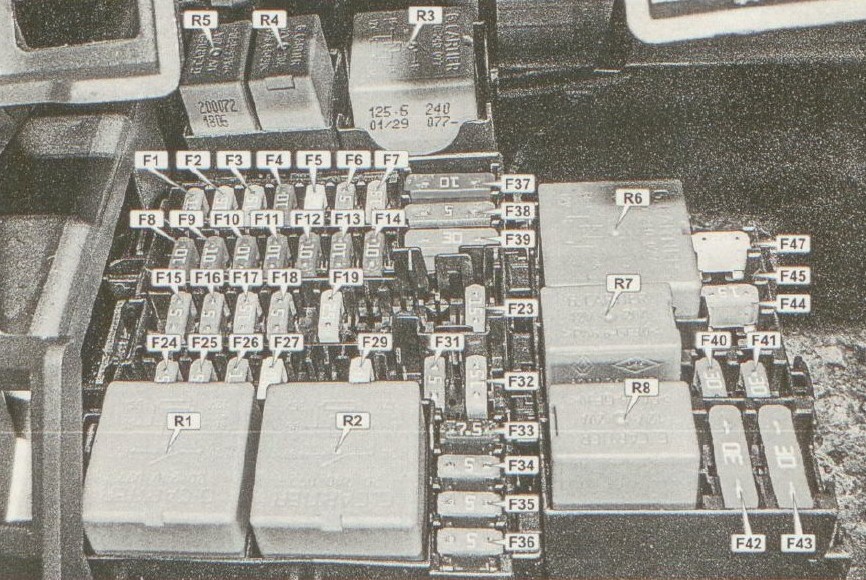

Схема блока предохранителей в салоне
Описание предохранителей в салоне
| F1 | 15A Круиз-контроль, реле обогрева заднего стекла, датчик не пристегнутого ремня безопасности, электрокорректор фар, дополнительный отопитель, подушки безопасности |
| F2 | 15A Передний и задний стеклоомыватели. задний стеклоочиститель |
| F3 | 15A Обогрев передних сидений, аудиосистема |
| F4 | 10A Дневные ходовые огни |
| F5 | 5/20A Ближний свет фар |
| F6 | 5A Кнопка запуска двигателя, реле блокировки задних стеклоподъемников, датчик света/дождя |
| F7 | 15A Звуковой сигнал |
| F8 | 10A Дальний свет (левая блок-фара)* |
| F9 | 10A Дальний свет (правая блок-фара)* |
| F10 | 10A Ближний свет (правая блок-фара)* |
| F10 | 25A Противотуманные фары/фары дневного ходового огня* |
| F11 | 10A Ближний свет (левая блок-фара)* |
| F12 | 10A Передние габаритные огни* |
| F13 | 10A Задние габаритные огни, фонари освещения номерного знака, подсветка приборов |
| F14 | 10A Сигналы торможения |
| F15 | 5A Электронный блок управления двигателем (ЭБУ), реле топливного насоса (обмотка), реле стартера (обмотка), дополнительный блок управления электрооборудованием’ |
| F16 | 5A Блок управления подушками безопасности |
| F17 | 15A Блок управления АКП, фонари света заднего хода, блок управления 4WD |
| F18 | 5A Насос усилителя рулевого управления |
| F19 | 25A Дальний свет фар. боковые указатели поворота, звуковой сигнал |
| F20 | 25A Дополнительный блок управления электрооборудованием*, противотуманные фары/фары дневного ходового огня*, задние фонари* |
| F21 | 25A Подсветка приборов, фонари освещения номерного знака, дополнительный блок управления элект рооборудованием |
| F22 | 30A Дополнительный блок управления электрооборудованием*. передний стеклоочиститель* |
| F23 | 15A Аудиосистема, блок управления системой навигации, диагностический разъем |
| F24 | 15A Блок управления электрооборудованием, цепи предохранителей F6. F34. F36 |
| F25 | 15A Электрозамок рулевой колонки, дополнительный блок управления электрооборудованием |
| F26 | 15A Указатели поворота, блок управления электрооборудованием |
| F27 | 20A Замки дверей, блок управления электрооборудованием |
| F28 | 15A Дополнительный блок управления электрооборудованием*, реле разгрузки* |
| F29 | 20A Дополнительная розетка |
| F30 | 15A Дополнительный блок управления электрооборудованием*, звуковой сигнал* |
| F31 | 5A Щиток приборов |
| F32 | 15A Прикуриватель |
| F33 | 7.5A Задний противотуманный фонарь |
| F34 | 5A Наружные зеркала с электроприводом |
| F35 | 5A Обогрев наружных зеркал |
| F36 | 5A Антиблокировочная система тормозов (ABS), система курсовой устойчивости (ESP) |
| F37 | 10A Плафон освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения, реле дополнительного оборудования, блок управления климатической установкой |
| F38 | 5A Блок управления 4WD |
| F39 | 30A Передний стеклоочиститель |
| F40 | 30A Стеклоподъемники задних дверей |
| F41 | 30A Стеклоподъемник двери переднего пассажира |
| F42 | 30A Электровенгилятор климатической установки |
| F43 | 30A Стеклоподъемник двери водителя |
| F44 | Резерв |
| F45 | 15A Аудиосистема |
| F46 | Резерв |
| F47 | 20A Обогрев заднего стекла |
* В зависимости от комплектации
Обратите внимание, что за прикуриватель отвечает предохранитель номер 32, 29 — это дополнительная розетка.
Обозначение реле в салоне
- 35А — Разгрузочное реле 2
- 35А — Реле электро вентилятора климатической установки
- 35А — Реле стеклоподъемников задних дверей и переднего пассажира
- 20А — Реле дополнительного оборудования
- 20А — Разгрузочное реле 1
- 35А — Реле блокировки задних стеклоподъемников
- 20А -Реле блокировки двери водителя
- 20А — Реле обогрева заднего стекла
Руководство по эксплуатации Renault Kaptur
Для полной информации по обслуживанию и эксплуатации рекомендуем ознакомиться с официальным руководством по эксплуатации Renault Kaptur: «скачать».
