Предохранители и реле Renault Kangoo

Renault Kangoo – это универсальный автомобиль, доступный в версиях с двумя или тремя дверями для грузовых нужд, а также в четырехдверных пассажирских вариантах. Модель первого поколения выпускалась с 1997 по 2008 год, включая годы 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008. Второе поколение Renault Kangoo появилось в 2009 году и продолжается по сей день, охватывая периоды 2009–2019 годов и дальше. В этой статье мы подробно разберем расположение блоков предохранителей и реле в Renault Kangoo второго и первого поколений, представим их схемы, функции компонентов, включая предохранитель прикуривателя Renault Kangoo, а также ключевые слова вроде «блоки предохранителей Renault Kangoo», «схема предохранителей и реле».

Характеристики первого поколения Renault Kangoo

Блоки предохранителей под капотом

Расположен слева от моторного отсека, вблизи стойки.

Изображение блока

Диаграмма предохранителей

Расшифровка

1	(30А) Управление двигателем (система впрыска)
2	(30А) Управление электродвигателем вентилятора системы охлаждения (некоторые модели)
3	(5А) Управление двигателем (D7F726)
4	—
5	(15А) Управление двигателем
6	(70А) ЭБУ системы предпускового подогрева
7	(50А) Управление электродвигателем вентилятора системы охлаждения
8	(60А) Комбинированный переключатель, лампы системы освещения в дневное время (некоторые модели), блок предохранителей/ реле, приборная панель (F4-F9), реле основных цепей зажигания
9	(25А) Антиблокировочная система тормозов(ABS)
10	(60А) Антиблокировочная система тормозов(ABS)
11	(60А) Центральный замок (некоторые модели), комбинированный переключатель, блок предохранителей /реле, приборная панель (F35) (некоторые модели), лампы аварийной сигнализации (некоторые модели), замок зажигания
12	(40А) Блок управления вентилятором кондиционера/ отопителя, электродвигатель вентилятора кондиционера/ отопителя

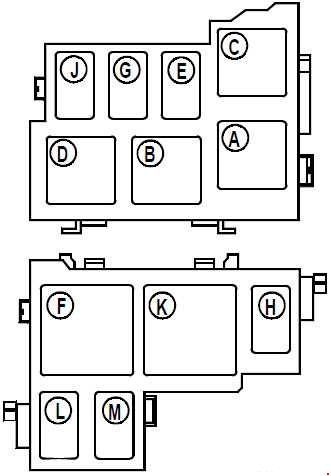

Диаграмма реле

Функции реле

A	D7F744, F8Q: Не используется F9Q, K9K: Реле погружных подогревателей F9Q790 (4×4): Реле погружных подогревателе 2 и З K4M750: Реле электровентилятора системы охлаждения двигателя
B	D7F744: Реле включения электромагнитного клапана системы питания сжиженным газом F8Q, F9Q, K9K: Не используется F9Q790 (4×4): Реле 2-й скорости электровентилятора системы охлаждения двигателя K4M750: Реле топливного насоса
C	D7F744, F8Q, F9Q790 (4×4): Реле электронасоса усилителя рулевого управления F9Q, K4M750, K9K: Не используется
D	D7F744, F8Q, K4M750: Не используется F9Q, K9K: Реле погружных подогревателей F9Q790 (4×4): Реле погружного подогревателя 1
E	D7F744, F8Q, F9Q, K9K: Не используется F9Q790 (4×4): Реле 1-й скорости электровентилятора системы охлаждения двигателя K4M750: Реле малой скорости электровентилятора системы охлаждения (автомобили с кондиционером)
F	D4F, D7F744: Не используется K7J: Реле стартера F8Q: Реле электровентилятора системы охлаждения двигателя F9Q, K9K: Реле электронасоса усилителя рулевого управления K4M752: Не используется
G	D7F744: Реле отключения топливного насоса при системе питания сжиженным газом F8Q, F9Q, K4M750, K9K: Не используется F9Q790 (4×4): Реле топливного насоса
H	D4F, D7F744, F9Q, K7J, K4M752, K9K: Реле блокировки впрыска F8Q: Реле высотного корректора
J	D7F744, F8Q, F9Q, K9K: Не используется F9Q790 (4×4): Реле питания ЭБУ системы впрыска дизельного двигателя K4M750: Реле блокировки впрыска
K	D7F744, F8Q, F9Q, K9K: Реле малой скорости электровентилятора системы охлаждения (автомобили с кондиционером) D4F, F9Q, K7J, K4M752, K9K: Реле электровентилятора системы охлаждения двигателя (автомобили с кондиционером)
L	D4F, D7F744, K4M752, K7J: Реле топливного насоса F8Q: Реле «+» после замка зажигания/»+» до замка зажигания F9Q, K9K: Реле электро вентилятора системы охлаждения двигателя
M	D4F, D7F744, K7J: Реле электровентилятора системы охлаждения двигателя D4F, K7J: Реле малой скорости электро вентилятора (автомобили с кондиционером) F8Q, F9Q: Реле подогревателя дизельного топлива  K4M752: Реле малой скорости электровентилятора системы охлаждения двигателя на автомобилях с кондиционером K9K: Не используется

Предохранители салона Renault Kangoo 1

Подобно версии второго поколения, блок размещен в левой секции торпедо.

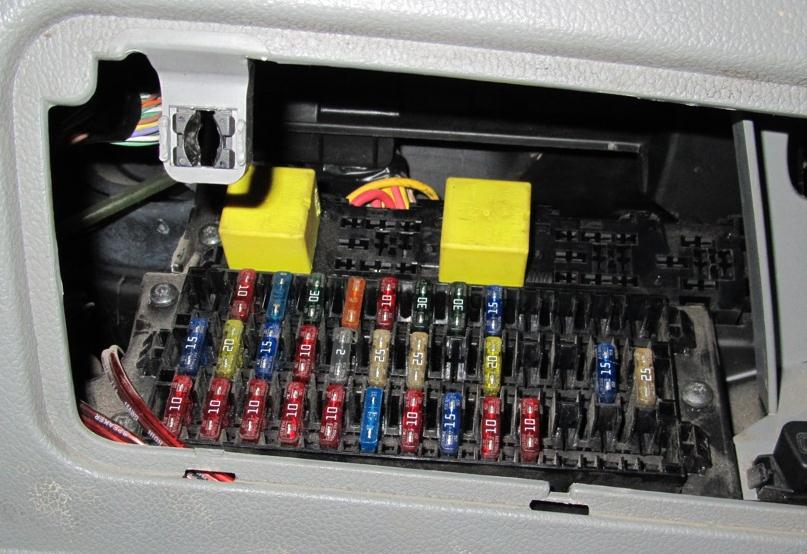

Снимок блока предохранителей

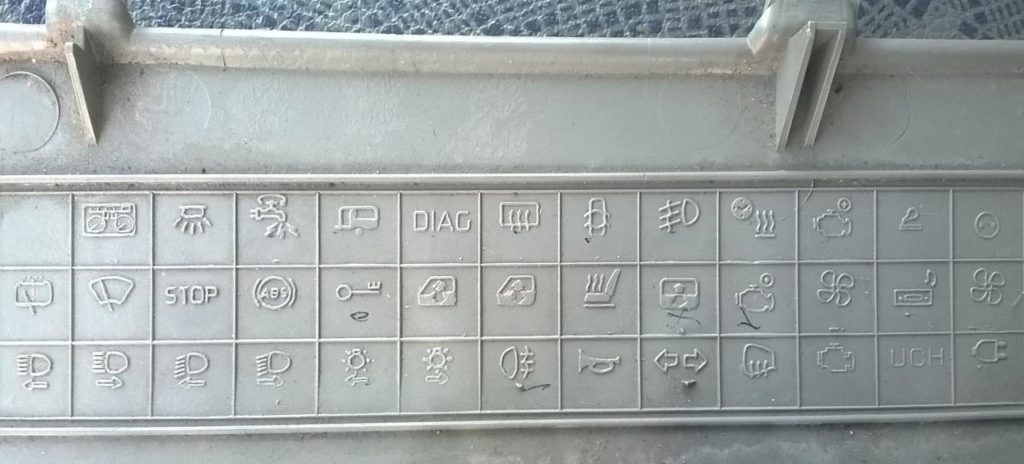

Полная инструкция указана на внутренней стороне крышки.

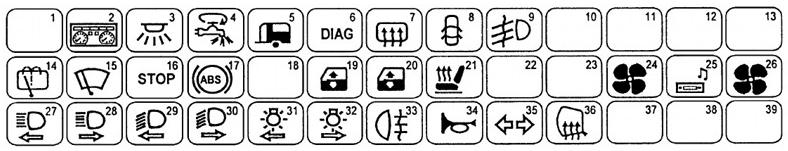

Диаграмма

Декодирование

1	—
2	(10А) Аудиосистема/ навигационная система, часы, многофункциональный дисплей, электропривод зеркал заднего вида на дверях, телефон
3	(15А) Многофункциональный блок управления
4	(30А) Тепловой предохранитель (F2/F3)
5	(30А) Разъем электрооборудования прицепа
6	(10А) Противоугонная система (некоторые модели), диагностический разъем (DLC), иммобилайзер, приборная панель, многофункциональный блок управления
7	(30А) Обогреватель заднего стекла
8	(30А) Многофункциональный блок управления
9	(15А) Противотуманные фары
10	—
11	—
12	—
13	—
14	(15А) Реле электромагнитной муфты компрессора кондиционера (некоторые модели), очиститель/ омыватель заднего стекла, фонари заднего хода, очиститель/ омыватель лобового стекла
15	(20А) Многофункциональный блок управления, очиститель/ омыватель лобового стекла
16	(15А) Выключатель стоп-сигналов (датчик положения педали тормоза), диагностический разъем (DLC), комбинация приборов, электронный блок управления SRS, телефон, реле блокировки селектора АКПП
17	(10А) Антиблокировочная система тормозов(ABS)
18	(2А) Блок управления противоугонной системой(некоторые модели), многофункциональный блок управления
19	(25А) Электропривод стеклоподъемников
20	(25А) Электропривод стеклоподъемников
21	(20А) Подогреватели сидений (некоторые модели)
22	(20А) Люк
23	—
24	(15А) Электронный блок управления кондиционером (LHD)
25	(15А) Аудиосистема/навигационная система, предохранитель прикуривателя рено кангу, многофункциональный блок управления, реле основных цепей зажигания:
26	(25А) Панель управления кондиционером/отопителем
27	(10А) Левая фара-дальний свет, комбинация приборов
28	(10А) Правая фара — дальний свет
29	(10А) Левая фара — ближний свет, корректор фар
30	(10А) Правая фара — ближний свет, корректор фар, комбинация приборов
31	(10А) Панель управления кондиционером/ отопителем, аудиосистема/ навигационная система, центральный замок, прикуриватель, многофункциональный дисплей, аварийная сигнализация, выключатель обогревателя заднего стекла, комбинация приборов, передний левый габарит, лампа подсветки номерного знака, многофункциональный блок управления, выключатель электропривода люка, подсветка выкпючателей
32	(10А) Электропривод стеклоподъемников, подогреватель сидений, передний правый габарит, подсветка выключателей, переключатель выбора режима работы АКПП
33	(10А) Комбинация приборов, задние противотуманные фонари
34	(15А) Звуковой сигнал
35	(10А) Указатели/ аварийная сигнализация (некоторые модели), многофункциональный блок управления
36	(10А) Обогреватель зеркал заднего вида на дверях
37	—
38	—
39	—

Предохранитель прикуривателя – номер 25 или 12 на 15А.

В непосредственной близости расположен дополнительный блок реле.

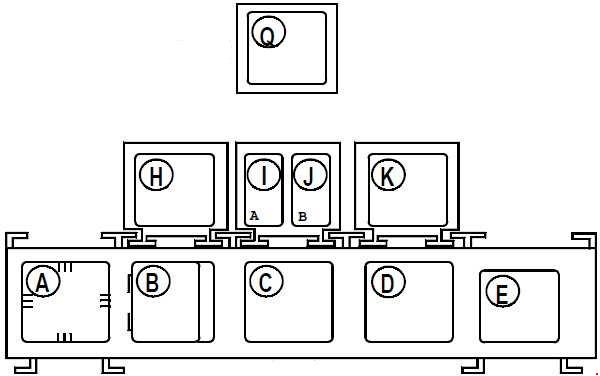

Диаграмма реле

Обозначения

A	Зуммер сигнализации о невыключенном наружном освещении
B	Реле-прерыватель очистителя ветрового стекла
C	Реле-прерыватель указателей поворота и аварийной сигнализации
D	Не используется Реле очистителя заднего стекла
E	Реле обогрева заднего стекла
G	Реле «+» после замка зажигания/ «+» до замка зажигания
H	Реле «+» после замка зажигания/ «+» до замка зажигания Реле компрессора кондиционера
I	Реле противотуманных фар Приемник дистанционного управления замками дверей
J	Реле датчика уровня топлива (1061) (системы питания бензином/ сжиженным газом)
K	Реле электрозамков дверей
L	Приемник дистанционного управления замками дверей
M	Реле постоянного ближнего света фар
N	Реле габаритного света дневного движения
O	Главное реле света дневного движения (автомобили с АКП)
P	Главное реле света дневного движения (автомобили с МКП)
Q	Приемник дистанционного управления замками дверей

Характеристики второго поколения Renault Kangoo

Блоки под капотом в Renault Kangoo 2

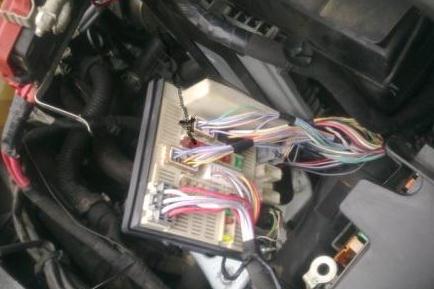

Коммуникационный блок предохранителей

Доступ к этому блоку требует усилий: необходимо демонтировать аккумулятор, отвинтить крышку рядом и перевернуть элемент.

Диаграмма

Расшифровка

1	7,5А — Предохранитель правых ламп габаритного света (172-226)
2	7,5А — Предохранитель левых габаритных огней (173-227) – правого заднего фонаря (172) – средней лампы освещения номерного знака (1324) прикуривателя (101) – розетки дополнительного оборудования 1 ряда сидений (506) — выключателя блокировки замков дверей и аварийной сигнализации (1391) — переключателя корректора фар (562) — панели управления климатической установкой (319-419) — аудиосистемы (261) — многофункционального дисплея
3	10А — Предохранитель правой фары (ближний свет) (226) – переключателя корректора фар (562) — электродвигателя корректора правой фары (538)
4	10А — Предохранитель левой фары (ближний свет) (227) — электродвигателя корректора левой фары (537)
5	20А — Предохранитель правой и левой противотуманных фар (176- 177)
6	10А — Предохранитель левой фары (дальний свет) (227)
7	10А — Предохранитель правой фары (дальний свет) (226)
8	25А — ЭБУ антиблокировочной системы тормозов (118) или системы стабилизации траектории (1094)
9	30А — Предохранитель электродвигателя очистителя ветрового стекла (212)
10	5А — Предохранитель «+» после замка зажигания электроусилителя рулевого управления (1232)
11	Не используется
12	20А — ЭБУ автоматической коробки передач (119)
13	Не используется
14	15А Автомобиль с бензиновым двигателем: форсунки 1-2-3-4 (193-194-195-196) – адсорбер (371) – нижний кислородный датчик (242) — верхний кислородный датчик (887) или Автомобиль с дизельным двигателем: регулятор подачи топлива (1105) – электромагнитный клапан датчика цилиндра (746)
15	Не используется
16	5А — ЭБУ автоматической коробки передач (119)
17	7,5А — Реле дополнительного отопителя 1 (1067) — реле дополнительного отопителя 2 (1068) — диагностического разъема (225) – ЭБУ подушек безопасности / преднатяжителей ремней безопасности (756) — ЭБУ системы контроля при парковке (1222)
18	5А — Предохранитель «+» после замка зажигания датчика наличия воды в топливе (414) – блока реле в моторном отсеке 2 (1683) – ЭБУ системы впрыска (120)
19	10А — Предохранитель «+» после замка зажигания выключателя света заднего хода (155) или выключателя света заднего хода с датчиком верхней мертвой точки (1109)
20	20А -ЭБУ системы впрыска (120)
21	Не используется
22	10А — Предохранитель электромагнитной муфты компрессора кондиционера (171)
23	30А — Обогрев заднего стекла (200) – наружные зеркала заднего вида (239-240)

Блок защиты силовых цепей

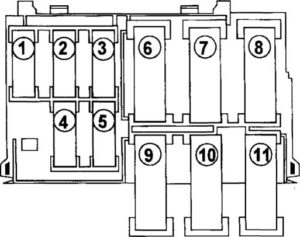

Диаграмма

Функции

1	60А Блока интерфейса подогревателя охлаждающей жидкости
2	7А Блок реле свечей предпускового подогрева дизельного двигателя (980) — блока интерфейса подогревателя охлаждающей жидкости
3	30А Блок реле в моторном отсеке 2 (1683) – нагревательного элемента подогревателя топлива
4	40А Предохранитель электродвигателя стеклоподъемника двери
5	70А Блок предохранителей и реле в салоне
6	50А ЭБУ АБС (1094)
7	40А Реле дополнительного подогрева 1
8	70А Блок предохранителей и реле в салоне
9	70А Реле дополнительного подогрева 2

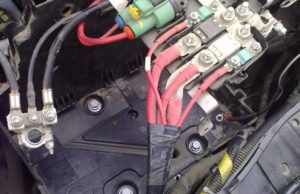

Блок вставок на крышке аккумулятора

Диаграмма

Декодирование

F1	175А Предохранитель генератора (103) — блока предохранителей защиты цепей силового питания (777) — Блока защиты и коммутации (1337).
F2	Предохранитель цепи подачи «+» аккумуляторной батареи на стартер через предохранитель (163) — 2 А на автомобилях с бензиновыми двигателями или 500 А на автомобилях с дизельными двигателями
F3	40А Предохранитель «+» аккумуляторной батареи через предохранитель на системы двигателя через блок защиты и коммутации
F4	40А Предохранитель «+» аккумуляторной батареи через предохранитель электровентилятора системы охлаждения двигателя (1014-188) через Блок защиты и коммутации (1337) — стартера (163) через Блок защиты и коммутации (1337)
F5	70А Предохранитель «+» аккумуляторной батареи через предохранитель к электроусилителю рулевого управления (1232)
F6	40А Предохранитель цепи «+» аккумуляторной батареи через предохранитель блока предохранителей и реле салона (260) — ЦЭКБС (645).

Предохранители и реле салона в Renault Kangoo 2

Блок скрыт за крышкой слева от рулевого колеса.

Снимок блока

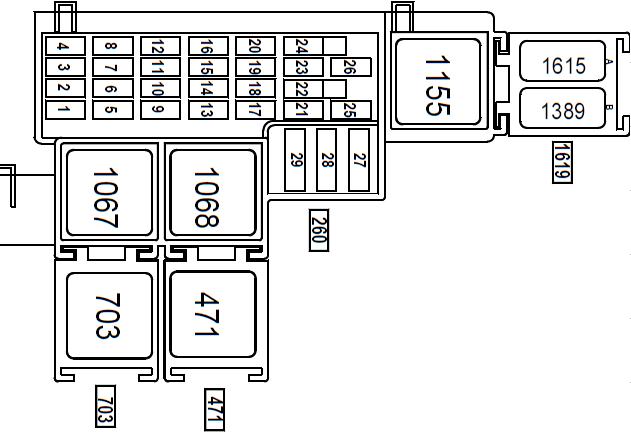

Диаграмма

Декодирование предохранителей

1	Не используется
2	10А Предохранитель прикуривателя (101) или розетки для дополнительного оборудования (506)
3	15А Аудиосистема (261), многофункциональный дисплей (653), реле питания сиденья (1399),  реле включения стоп-сигналов (1524) — реле потребителей электроэнергии № 2 (1389)
4	10А Розетка для дополнительного оборудования 2-го ряда сидений (1382)
5	5А Питание щитка приборов (247)
6	30А Предохранитель центрального замка или системы блокировки внутренних ручек дверей
7	20А ЦЭКБС (645) (лампы аварийной сигнализации и противотуманного света)
8	10А Предохранитель элементов обогрева наружных зеркал заднего вида со стороны водителя и пассажира (239-240)
9	10А Реле потребителей электроэнергии № 2 (1389) и реле «+» работающего двигателя внутреннего сгорания (1615)
10	15А Аудиосистема (261) — многофункциональный дисплей (653) — блок интерфейса мультиплексной сети (мультиплексная сеть (1714) — видеодисплей (1127)
11	10А ЭБУ климатической установки (419), реле потребителей тока 1 (1155), плафона освещения салона, лампы освещения багажного отделения, выключателя стоп-сигнала
12	5А ЦЭКБС (645)
13	5А Предохранитель переднего плафона (213) — центрального плафона (529) — датчика дождя и освещенности (1415)
14	5А Реле управления электро стеклоподъемников (471) — реле системы обеспечения безопасности детей (750) — реле электрических стеклоподъемников (703) — ЭБУ климатической установки (419)
15	10А ЦЭКБС (645) — ЭБУ АБС (118)
16	15А ЦЭКБС (645), выключателя стоп-сигнала (160), ЭБУ АБС и автоматической коробки передач (119), правого и левого заднего фонаря, верхнего стоп-сигнала (639)
17	20А Блок подрулевых переключателей (1519), двустороннего насоса омывателя ветрового и заднего стекол (677)
18	5А Предохранитель ЦЭКБС (645) — приемного кольца (1618)
19	30А Реле электростеклоподъемников (471)
20	15А Реле питания сиденья (1399) — обогрева сидений водителя и пассажира (385-386) — выключателей подогрева правого и левого сидений (1513-1514)
21	15А Блок подрулевых переключателей (1519) — главного электромагнитного звукового сигнала (105) — диагностического разъема (225)
22	15А ЦЭКБС (645) — электродвигателя очистителя заднего стекла (211) — электродвигателя очистителя стекла двери (1881)
23	Питание электро вентилятора нагнетания холодного воздуха (164) 20 A для системы кондиционирования или 30 A для стандартной системы отопления
24	20А Питание электровентилятора нагнетания холодного воздуха (164)
25	Не используется
26	Не используется
27	40А ЦЭКБС (645) — электродвигателя стеклоподъемника двери водителя и пассажира
28	Не используется
29	Не используется

Предохранитель прикуривателя – номер 2 на 10А.

Компоненты реле

• 1155 — 70А Реле потребителей электроэнергии 1
• 1067 — 40А Реле дополнительного подогрева 1
• 1068 — 70А Реле дополнительного подогрева 2
• 471- 40А Реле управления электро стекло-подъемниками
• 703 — 40А Реле электростекло-подъемника
• 1615 — 20А Реле «+» при работающем двигателе
• 1389 — 20А Реле потребителей электроэнергии 2

Реле для системы защиты детей от детей размещено на туннеле у рычага ручного тормоза.
