Renault Kadjar: предохранители и реле выпускался в период с 2015 по 2022 год, включая модели 2015, 2016, 2017, 2018, 2019, 2020, 2021 и 2022 годов. За эти годы автомобиль подвергся обновлениям и рестайлингу. В этой статье мы подробно разберем расположение блоков предохранителей и реле Renault Kadjar, предоставим схемы, фото и инструкции по замене. Особое внимание уделим предохранителю прикуривателя в Рено Каджар, чтобы помочь с самостоятельным ремонтом электрики.
Расположение, количество и функции предохранителей с реле в блоках могут варьироваться в зависимости от года выпуска Renault Kadjar, комплектации, уровня электроники и рынка сбыта. Всегда проверяйте по вашей модели.
Блоки предохранителей в пассажирском отсеке
В интерьере Renault Kadjar обычно размещают два ключевых блока предохранителей: один слева от панели приборов, другой справа (доступ через торцевые крышки для защиты).
Блок справа
Основной блок слева
Основной блок в салоне Renault Kadjar

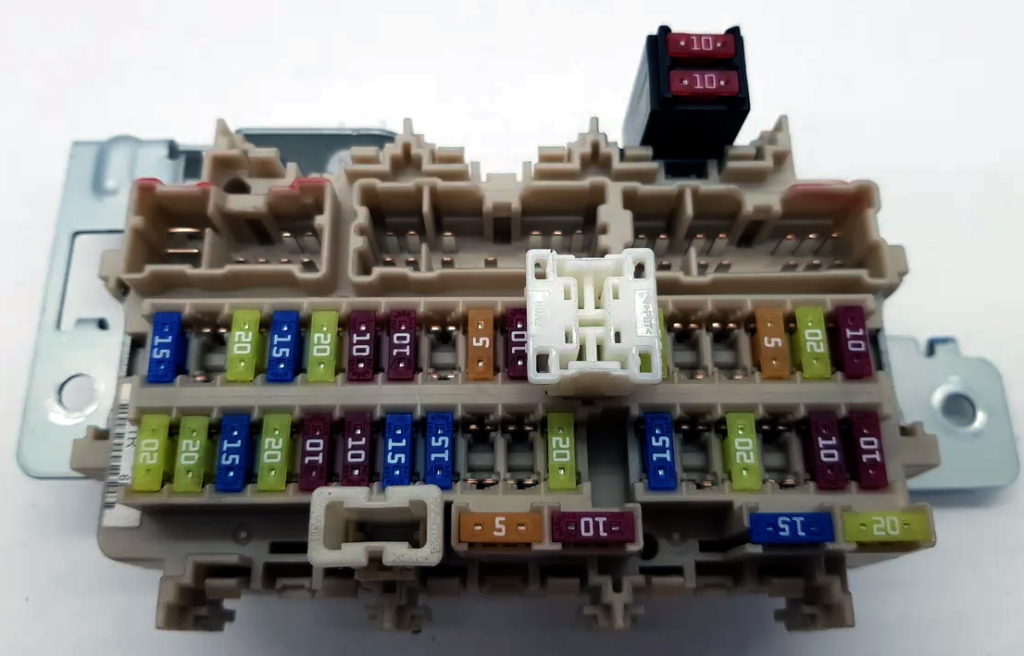

Пример фото блока
Обязательно сверяйтесь с схемами на крышке вашего блока предохранителей Renault Kadjar для точности.
Расположение предохранителей на схеме
Расшифровка предохранителей и реле
| 1 | 10A Панель приборов Renault Kadjar |
| 2 | 10A Подушки безопасности |
| 3 | |
| 4 | 10А Розетка дополнительного оборудования в салоне |
| 5 | |
| 6 | 15A Подогрев сидений Рено Каджар |
| 7 | 20A Отопитель, усилитель кондиционера, реле перезапуска двигателя (Engine Restart Baypass Control) |
| 8 | |
| 9 | |
| 10 | 15A Обогрев заднего стекла |
| 11 | 15A Обогрев заднего стекла |
| 12 | 10A Обогрев зеркал |
| 13 | 10А АБС либо стоп сигналы |
| 14 | 20А |
| 15 | 15А Прикуриватель Renault Kadjar |
| 16 | 20А Освещение в салоне |
| 17 | 20A Мотор отопителя, резистор, усилитель кондиционера |
| 18 | 10А Аудиосистема |
| 19 | 20А Аудио система, блок управления навигацией, камера кругового обзора |
| 20 | 5A Блок кузовной электроники (BCM), сирена, многофункциональный переключатель |
| 21 | |
| 22 | |
| 23 | 20А Аудио |
| 24 | 10A Выключатель ламп стоп-сигнала, блок кузовной электроники (BCM) |
| 25 | 5A Полный привод, усилитель антенны противоугонной системы |
| 26 | |
| 27 | 10A Блок кузовной электроники (BCM), многофункциональный переключатель |
| 28 | 10A Блок кузовной электроники (BCM), электрический стояночный тормоз, диагностический разъем, полный привод, подсветка панели приборов/выключателей, реле стеклоподъемников, реле складывания зеркал, реле открытия зеркал |
| 29 | 20А Центральный замок, блок кузовной электроники (BCM) |
| 30 | 15A Омыватель стекла |
| 31 | 20А Центральный замок, блок кузовной электроники (BCM) |
| 32 | |
| 33 | 15А Аварийная сигнализация и указатели поворота |
| 34 | 10А Освещение салона |
| 35 | 10А Обогрев |
Предохранитель прикуривателя в Renault Kadjar — это номер 15 в основном блоке салона. Если он перегорел, замена поможет восстановить работу розетки.
Реле в этом блоке расположены на обратной стороне. Для доступа снимите блок полностью.
- Реле системы зажигания Renault Kadjar
- Реле переднего вентилятора двигателя
- Реле задних противотуманных фар
- Вспомогательное реле
Дополнительный блок в салоне
Пример фото дополнительного блока
Схема дополнительного блока
Функции предохранителей
| 71 | 10A Датчик угла поворота рулевого колеса |
| 72 | 10A Комбинация приборов |
| 73 | 10A Аудио система, блок управления навигацией, камера кругового обзора |
| 74 | 10A Блок управления коробкой передач (TCM) |
| 75 | — |
| 76 | 10A Блок управления кондиционера, усилитель кондиционера |
| 77 | 10A ABS |
| 78 | — |
| 79 | 10A Реле масляного насоса |
| 80 | 20A Аудио система, блок управления навигацией, камера кругового обзора |
| 81 | 10A Блок управления коробкой передач (TCM) |
| R1 | Вспомогательное реле |
| R2 | Зажигание |
Дополнительные предохранители и реле, такие как реле масляного насоса или блок TCM, могут быть установлены отдельно под панелью приборов в зависимости от комплектации Renault Kadjar.
Блоки предохранителей в моторном отсеке
Монтажные блоки под капотом
Эти блоки расположены в моторном отсеке слева, рядом с воздухозаборником. Для доступа удалите патрубок воздухозаборника Renault Kadjar.
После снятия патрубка вы увидите блоки. Используйте инструменты для безопасной замены предохранителей.
- А — требует замены
- B — целый предохранитель
Монтажный блок А
Фото первого монтажного блока А
Описание на крышке блока
Детальная схема блока А
Расшифровка предохранителей блока А
| 81 | 10А Блок управления двигателем |
| 82 | 15А Блок управления двигателем |
| 83 | 15А Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости |
| 84 | 10А Блок управления двигателем, клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм |
| 85 | 15А Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания |
| 86 | 15А Форсунки, катушки зажигания, блок предохранителей |
| 87 | 15А Реле компрессора кондиционера |
| 88 | 10А АБС |
| 89 | 15А Насос охлаждающей жидкости |
| 90 | 30А Реле переднего стеклоочистителя, мотор переднего стеклоочистителя |
| 91 | 20А Реле топливного насоса |
| 92 | 30А Стартер |
| 93 | 10А Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи |
| 94 | 5А EPS |
| 95 | 5А Блок блокировки рулевого колеса |
| 96 | 10А Реле повторного запуска (старт-стоп) / ABS |
| 97 | 10А Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи |
Монтажный блок B
Фото второго монтажного блока Renault Kadjar
Схема на крышке блока B
Схема блока B
Описание предохранителей блока B
| 34 | 15A Реле звукового сигнала |
| 35 | 30A Дизель: Реле PTC 2 |
| 36 | 30A Дизель: Реле PTC 3 |
| 37 | 30A Дизель: Реле PTC 1 |
| 38 | 30A Электрический стояночный тормоз |
| 39 | 30A Опциональный разъем |
| 40 | — |
| 41 | 30A Электрический стояночный тормоз |
| F | 50A ESP |
| G | 30A ABS |
| H | 50A ESP |
| I | 30A Реле омывателей фар |
| J | — |
| K | 40A ABS |
| L | 30A Реле стартера, реле зажигания (предохранители: «1», «2», «3», «4», «10», «11», «12») |
| M | 50A Реле стеклоподъемников, стеклоподъемники, шторка, электропривод сидений |
| R1 | Реле звукового сигнала |
Блок силовых предохранителей на аккумуляторе
Этот блок крепится непосредственно на плюсовой клемме АКБ и включает высокомощные плавкие предохранители для защиты основных цепей Renault Kadjar.
Схема силового блока
Функции силовых предохранителей
| A | 450А Стартер, реле перезапуска двигателя (Engine Restart Baypass Relay) |
| B | 450А Генератор |
| C | 100А Вспомогательное реле (предохранители: «13», «14», «15»), реле обогрева заднего стекла (предохранители: «10», «11», «12»), реле отопителя (предохранители: «7», «17»), реле переднего стеклоочистителя, правая фара, задний правый фонарь, передний правый противотуманный фонарь, предохранители: «19», «20», «21», «22», «24», «25», «26», «27», «28», «29», «30», «31», «32», «33», «57», «58», «U» |
| D | 100А Реле зажигания (предохранители: «56», «61», «63», «65», «67»), реле кондиционера, реле вентилятора системы охлаждения двигателя 1, левая фара, задний левый фонарь, передний левый противотуманный фонарь, предохранители: «P», «Q» |
| E | 50А Предохранители: «R», «S», «T», «42», «44», «45», «46» |
| U | 100А Правая фара, задний правый фонарь, передний правый противотуманный фонарь, блок управления свечами накаливания, блок управления термоплунжера, предохранитель: «58» |
| V | 100А Предохранители: «F», «G», «H», «I», «K», «L», «M», «34», «35», «36», «37», «38», «39», «41», «N», «O» |
Если вы заметили неточность в схемах предохранителей Renault Kadjar или хотите дополнить информацию — оставьте комментарий ниже.
