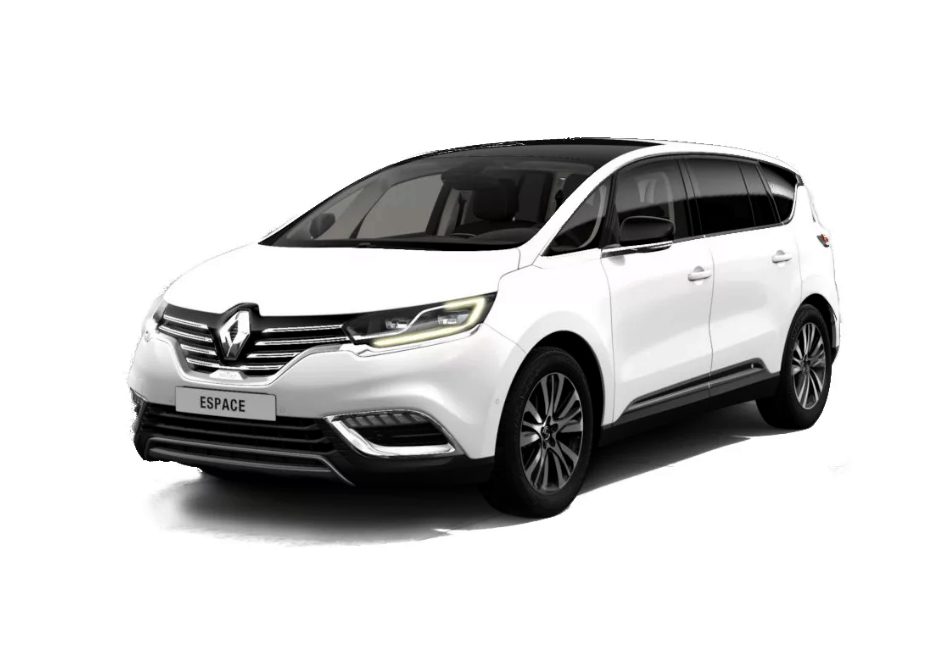

Renault Espace 5 пятого поколения производился в период с 2015 по 2023 год, включая 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 и 2023 годы. За эти годы автомобиль претерпел несколько модернизаций. В этой публикации мы подробно разберем расположение, схемы и характеристики предохранителей с реле для Рено Эспейс 5, включая фото блоков предохранителей, их размещение в автомобиле и примеры. Особое внимание уделим предохранителю прикуривателя в Renault Espace V.
Функции предохранителей и реле, их количество и конфигурация могут варьироваться в зависимости от года выпуска, комплектации электроприборов и рынка сбыта вашего Renault Espace 5.
Блок предохранителей в пассажирском отсеке
Блок с предохранителями и реле в салоне Рено Эспейс 5 размещен под торпедо слева от водителя.
Чтобы получить доступ, откройте бардачок и нажмите на защелку, чтобы снять его. Блок предохранителей Рено Эспейс 5 выглядит примерно следующим образом.
Схема предохранителей салонного блока Renault Espace 5
Расшифровка предохранителей
Предохранители салонного блока Рено Эспейс 5
| 1 | Резервный |
| 2 | 10A розетки для мультимедийного оборудования 2 (2468) в модификации с правосторонним рулевым управлением |
| 3 | 15A центральный замок двери водителя и пассажира (140-141) — электродвигателя замка лючка заливной горловины топливного бака (844) |
| 4 | 15A правого и левого задних фонарей (172-173) — правого и левого наружных зеркал заднего вида с электроприводом (2230-2231) — модуля коммутации разъема для подключения прицепа (1971) — правого и левого передних указателей поворота (255-256). |
| 5 | 15A замка двери задка (1322) — центрального замка правой и левой задних дверей (138-139) — верхнего стоп-сигнала (639) |
| 6 | Резервный |
| 7 | Резервный |
| 8 | Резервный |
| 9 | 15A моторедуктора очистителя заднего стекла (211) — правого и левого задних противотуманных фонарей (174-175) |
| 10 | 30A эбу стояночного тормоза (1217) |
| 11 | Резервный |
| 12 | 15А системы амортизаторов с изменяемой жесткостью (543) |
| 13 | Выход: цепей питания предохранителей F3, F4, F5 и F6 в блоке предохранителей и реле в салоне (260) |
| 14 | Резервный |
| 15 | Резервный |
| 16 | 10A щиток приборов (247) |
| 17 | 20A реле звукового сигнала (229) |
| 18 | 10A диагностический разъем (225) — сигнализация (1838) |
| 19 | 20А модуль коммутации разъема для подключения прицепа (1971) |
| 20 | 10А ЦЭКБС (BCM) |
| 21 | 20А эбу телеметрической системы (2152) — аудиосистема (261) |
| 22 | 10А чейнджер компакт-дисков (1272) — розетки для мультимедийного оборудования (1877) — многофункционального экрана (2402) — управления автоматическим стояночным тормозом и регулятором/ ограничителем скорости движения (2519) |
| 23 | 30А усилитель аудиосистемы (1917) |
| 24 | 30А эбу стояночного тормоза (1217) |
| 25 | 10А правого и левого задних фонарей (172-173) — модуля коммутации разъема для подключения прицепа (1971) |
| 26 | Резервный |
| 27 | 5А правого и левого наружных зеркал заднего вида с электроприводом (2230-2231) |
| 28 | Резервный |
| 29 | Резервный |
| 30 | 15А прикуриватель (101) или розетки для дополнительного оборудования (506) |
| 31 | 15А розетки для дополнительного электрооборудования в багажном отделении (1384) |
| 32 | 10А насос двухстороннего действия омывателя ветрового и заднего стекол (677) |
| 33 | Выход: цепи питания предохранителя (F2) в блоке предохранителей и реле в салоне (260) в модификации С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ |
| 34 | 40А электровентилятор салона 1 (1156) |
| 35 | 40А Обогрев заднего стекла (235) |
| 36 | 40А задняя дверь |
| 37 | Резервный |
| 38 | 15А Электродвигатель замка лючка заливной горловины топливного бака (844) 10А электродвигателя отпирания вещевого отделения со стороны пассажира (2518) |
| 39 | 10А блок звукового сигнала открывающихся элементов (wac) (1920) — эбу климатической установки (419) |
| 40 | 7,5А датчик положения сцепления (1057) в модификации с мкп — дисплея на ветровом стекле (2400) в модификации с дисплеем на ветровом стекле, версия 1 — приемного кольца (1618) в модификации с системой запирания и отпирания дверей в режиме «свободные руки» на 433 мгц |
| 41 | 7,5А фонари освещения и подсветки в салоне |
| 42 | 5А правого и левого наружных зеркал заднего вида с электроприводом (2230-2231) через управление матрицей мультиплексной двери (1667) — фонаря освещения двери переднего пассажира (1752) — фонаря освещения двери |
| 43 | 5А эбу абс и/или системы стабилизации траектории (1094) — выключателя стоп-сигнала (160) |
| 44 | Резервный |
| 45 | 7,5А датчик дождя и интенсивности солнечного излучения (1415) — датчика температуры воздуха в салоне (1872) — левого и правого плафонов освещения салона (328-329) — лампы подсветки зеркала в солнцезащитном козырьке (541) — лампы подсветки зеркала в солнцезащитном козырьке водителя (588) — плафона освещения салона на задней поперечине (300) |
| 46 | 25А электродвигатель электрического стеклоподъемника двери водителя (203) |
| 47 | 25А электродвигатель электрического стеклоподъемника двери пассажира (204) |
| 48 | 30А панорамная крыши (304) |
| 49 | 25А электродвигатель электрического стеклоподъемника задней левой двери (202) |
| 50 | 25А электродвигатель электрического стеклоподъемника задней правой двери (201) |
| 51 | 25А эбу системы запоминания положения переднего правого сиденья (2576) |
| 52 | 15А переключатель складывания заднего сиденья |
| 53 | 25А эбу системы запоминания положения переднего левого сиденья (2567): электродвигателя регулировки поясничного подпора переднего левого сиденья (2564) — электродвигателя регулировки поясничного подпора переднего левого сиденья 2 (2565) |
| 54 | 40А электродвигатель очистителя ветрового стекла |
| 55 | 40А электродвигатель очистителя ветрового стекла |
| 56 | Выход: цепь питания предохранителя F38 в блоке предохранителей и реле в салоне (260) |
| 57 | 30А задний вентилятор салона |
| 58 | 15А нагревательные элементы подушки заднего левого и правого сидений (2423-2424) — управления заднего левого и правого сидений с обогревом (2120-2121) |
| 59 | 20А эбу системы запоминания положения переднего левого сиденья (2567) — эбу системы запоминания положения переднего правого сиденья (2576) — нагревательных элементов подушек переднего левого и правого сидений (987-988) — эбу подогрева переднего левого и правого сидений (985-986) |
| 60 | 7,5А управлением подогревом рулевого колеса (2483) — переключателя системы поддержания скорости и подушек безопасности (689) |
| 61 | выход: питание реле № 2 после замка зажигания (ap2) (752) в блоке предохранителей и реле в салоне (260-4) |
| 62 | Выход: цепей питания предохранителей (F16-F17-F18-F19-F35) в блоке предохранителей и реле в салоне (260-1) |
Предохранитель №30 на 15А отвечает за функционирование прикуривателя и розеток в Renault Espace 5.
Реле салонного блока Рено Эспейс 5
| A | 70A РЕЛЕ 1 «+» АККУМУЛЯТОРНОЙ БАТАРЕИ С ОТКЛЮЧЕНИЕМ ПИТАНИЯ ВО ВРЕМЯ ПУСКА (1760) |
| B | 70A НЕВЫКЛЮЧЕННОЕ РЕЛЕ «+» АКБ С ВРЕМЕННОЙ ЗАДЕРЖКОЙ (БЕЗ ОТКЛЮЧЕНИЯ ПИТАНИЯ ВО ВРЕМЯ ЗАПУСКА) (1762) |
| C | РЕЛЕ: РЕЗЕРВНОЕ |
| D | РЕЛЕ: РЕЗЕРВНОЕ |
| F | 40A РЕЛЕ ОБОГРЕВА ЗАДНЕГО СТЕКЛА (235) |
| G | 20A РЕЛЕ ЗВУКОВОГО СИГНАЛА (229) |
| H | 20A РЕЛЕ ПОДОГРЕВАТЕЛЯ РУЛЕВОГО КОЛЕСА (2499) |
Вне основного блока могут быть установлены дополнительные защитные компоненты, такие как реле дополнительного обогревателя или реле обогрева лобового стекла в Рено Эспейс 5.
Блоки в моторном отсеке Renault Espace 5
Под капотом в моторном компарте Рено Эспейс V размещено до трех блоков предохранителей и реле, защищенных пластиковыми крышками.
Фото-пример расположения блоков подкапотных предохранителей
Основной блок предохранителей под капотом
Схема подкапотного блока предохранителей Рено Эспейс 5
Всегда проверяйте схемы на крышке вашего блока предохранителей для точного соответствия в Renault Espace V.
Пример схемы на крышке блока предохранителей под капотом
Описание предохранителей подкапотного блока
| 1 | 10А заслонки нагрева двигателя (2232), ЭБУ впрыска (120) |
| 2 | 15А ЭБУ и реле системы впрыска топлива (предпусковой подогрев) |
| 3 | 15А ЭБУ впрыска |
| 4 | 10А ЭБУ системы впрыска топлива (120) и цепей двигателя |
| 5 | 15А управление двигателем |
| 6 | 15А реле дополнительного отопления 1 и 2 (1067-1068) на плате (1067), управления автоматическим стояночным тормозом и регулятором/ограничителем скорости движения (2519), переключателя режимов включения передач (129), указателя положения рычага коробки передач (1129), эбу автоматического стояночного тормоза (1217), эбу системы контроля парковки (1222), внутреннего зеркала заднего вида (1340), блока сигнализации непристегнутого ремня безопасности (1601), эбу передней камеры (2236), выключателя ограничителя и регулятора скорости движения (1081), управления реле обогрева заднего стекла (235) в блоке предохранителей и реле в салоне (260), электродвигателей корректоров левой и правой фар (537-538) |
| 7 | 15А муфта компрессора кондиционера (171) |
| 8 | 30А ЭБУ АБС и/или ESP (1094) |
| 9 | 15А насоса хладагента кондиционера (2084) |
| 10 | 30А электродвигателя очистителя ветрового стекла (212) |
| 11 | 20А Датчик уровня топлива, температуры топлива, топливного насоса |
| 12 | 30А Стартер |
| 13 | 10А ЭБУ коробки передач |
| 14 | 5А электроусилителя рулевого управления (1232), выключателя стоп-сигнала (160), ЭБУ системы 4 управляемых колес (1663) |
| 15 | 5А ЭБУ впрыска (120), блока управления дистанционным самонастраивающимся регулятором (2037) |
| 16 | 10А электрозамок рулевой колонки (1088), датчика угла поворота рулевого колеса (583), ЭБУ подушек безопасности/ преднатяжителей ремней безопасности (756) |
| 17 | 10А датчик нейтрального положения механической коробки передач/ света заднего хода (1109), управления реле подогревателя топлива (450), реле света заднего хода |
Блок предохранителей и реле в моторном отсеке
Схема блока предохранителей и реле под капотом Renault Espace 5
Расшифровка компонентов
| 777 | |
| F1 | Резерв |
| F2 | Резерв |
| F3 | Резерв |
| F4 | 20А реле насоса омывателя фар |
| F5 | 80А обогрев ветрового стекла |
| F6 | 40А Эбу системы всех управляемых колес (1663) |
| F7 | 70А цепи питания предохранителей (F57-F58-F59-F60) в салоне |
| А | реле омывателя фар |
| 753 | |
| А | реле омывателя фар |
| B | резерв |
| 597 | |
| F1 | 30А ЭБУ впрыска (120) механизм парковочного штифта автоматической коробки передач (2372) |
| F2 | 15A ЭБУ АКП |
| F3 | 30А подогреватель топлива с датчиком наличия воды в топливе (1866) ЭБУ системы впрыска топлива (120) |
| F4 | 40А блока защиты и коммутации (1337) |
| F5 | 70А ЭБУ системы предпускового подогрева (257) ЭБУ системы впрыска топлива (120) |
| F6 | 50А ЭБУ автоматической коробки передач (119) |
| F7 | 60А электровентилятора системы охлаждения двигателя (188) |
| F8 | 70А цепи блока управления погружными подогревателями (1550) |
| F9 | 70А блок интерфейса дополнительного отопителя (1550) |
| А | Реле света заднего хода |
| 450 | Реле подогреваетля топлива |
| 597-3 | |
| А | Реле системы дистанционного запуска двигателя (2619) |
| B | Реле ТНВД (2523) |
| D | Реле форсунок |
| E | Реле форсунок |
Силовой блок предохранителей Рено Эспейс 5
Силовой блок предохранителей обычно монтируется поблизости от аккумуляторной батареи и соединяется с ее положительным выводом.
Фото силового блока предохранителей
Схема силового блока
Описание силовых предохранителей
| F1 | 60A Электроусилитель рулевого управления (1232) |
| F2 | 100A Дополнительное отопление салона (1113) |
| F3 | 80А Цепи питания предохранителей и реле |
| F4 | 40А ЭБУ АБС-ESP (1094) |
| F5 | 100А Цепи питания предохранителей и реле |
| F6 | 100А Цепи питания предохранителей и реле |
| F7 | 300А Стартер, генератор |
