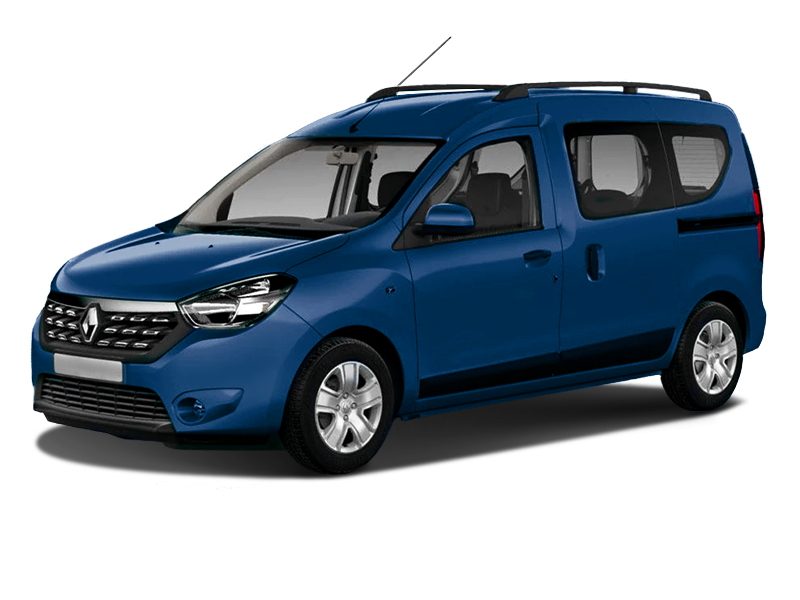

Renault Dokker доступен в нескольких вариантах кузова: от пассажирского минивэна до грузового панельного фургона. По сути, это адаптированная платформа модели Lodgy, предназначенная для сегмента легких коммерческих автомобилей. Сборка модели Renault Dokker началась в 2012 году и продолжается по сей день, включая годы 2013–2021. В этой статье мы разберем систему предохранителей Renault Dokker: схемы блоков, их точное расположение, фото-иллюстрации и особое внимание уделим предохранителю прикуривателя, чтобы помочь с диагностикой и заменой предохранителей в Renault Dokker.
В Renault Dokker предусмотрены два ключевых блока предохранителей и реле. Их функции, наличие и характеристики зависят от комплектации электроники автомобиля и региона эксплуатации.
Блок в моторном отсеке
Блок предохранителей и реле под капотом Renault Dokker размещен рядом с аккумуляторной батареей и защищен пластиковой крышкой для удобства доступа при замене.
Расположение

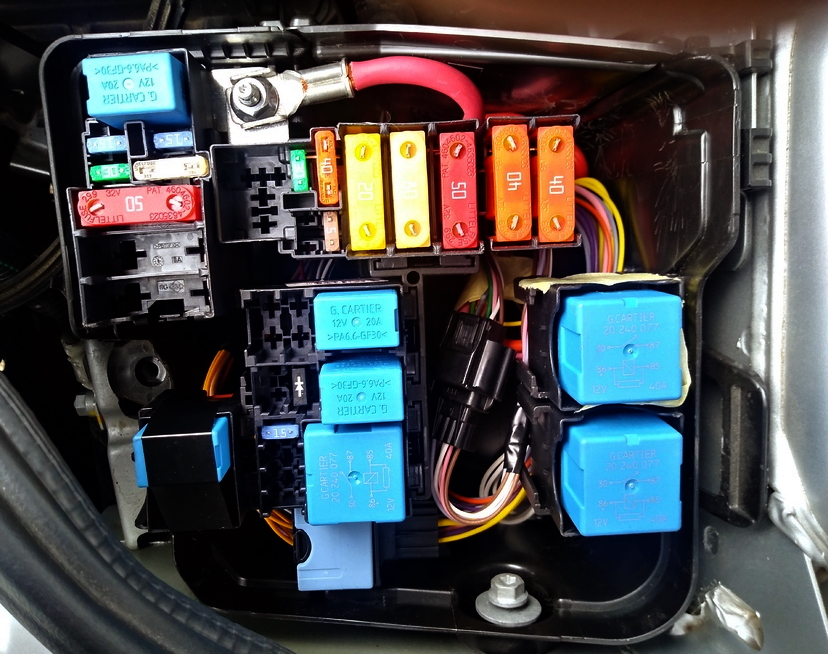

Фотография
Схема
Описание
| 777 | |
| F1 | Резерв |
| F2 | 7,5 А – датчик тока аккумулятора (928) |
| F3 | 30 А – обогрев заднего стекла в Renault Dokker |
| F4 | 25 А – блок управления АБС/ESP (1094) |
| F5 | 70 А – питание цепей предохранителей (F11, F23, F24, F25, F26, F27, F34, F39) в пассажирском отсеке |
| F6 | 60 А – питание цепей предохранителей (F1, F14, F15, F16, F17, F18, F19, F20, F21, F22, F32, F33, F37, F38), включая стеклоподъемники |
| F7 | 50 А – электронный блок АБС/ESP (1094) |
| F8 | 40/60 А – питание цепей предохранителей (F9, F10) в салоне |
| F9 | 80 А – дополнительный обогреватель кабины |
| A | Резервное реле |
| 597-1 | |
| D1 | Диод электромагнитной муфты кондиционера (171) |
| D2 | Диод вентилятора охлаждения двигателя (188) |
| F3 | 20 А – топливный насос Renault Dokker |
| F4 | Резерв |
| F5 | 15/20 А – защита цепей мотора, стартер, компрессор кондиционера |
| F6 | Резерв |
| F7 | Резерв |
| F8 | Резерв |
| A | Реле питания ЭБУ системы впрыска топлива |
| B | Компрессор кондиционера или реле первой скорости вентилятора |
| C | Реле топливного насоса |
| 597-2 | |
| F1 | 30 А – стартер |
| F2 | 15 А – ЭБУ автоматической коробки передач |
| F3 | 15 А – муфта компрессора кондиционера; 25 А – электровентилятор |
| F4 | 25 А – топливный насос и впрыск топлива |
| F5 | 50 А – реле управления вентилятором охлаждения |
| F6 | 20 А – питание разъема проводки двигателя/впрыска (R24) |
| F7 | 80 А – насос гидроусилителя руля (186) |
| А | Резервное реле |
| Е | Реле стартера |
| D | Реле отключения топливного насоса |
| F | Реле стартера |
Блок в салоне
В пассажирском отсеке блок предохранителей Renault Dokker и реле скрыт под приборной панелью за пластиковой крышкой для защиты от пыли и случайных повреждений.

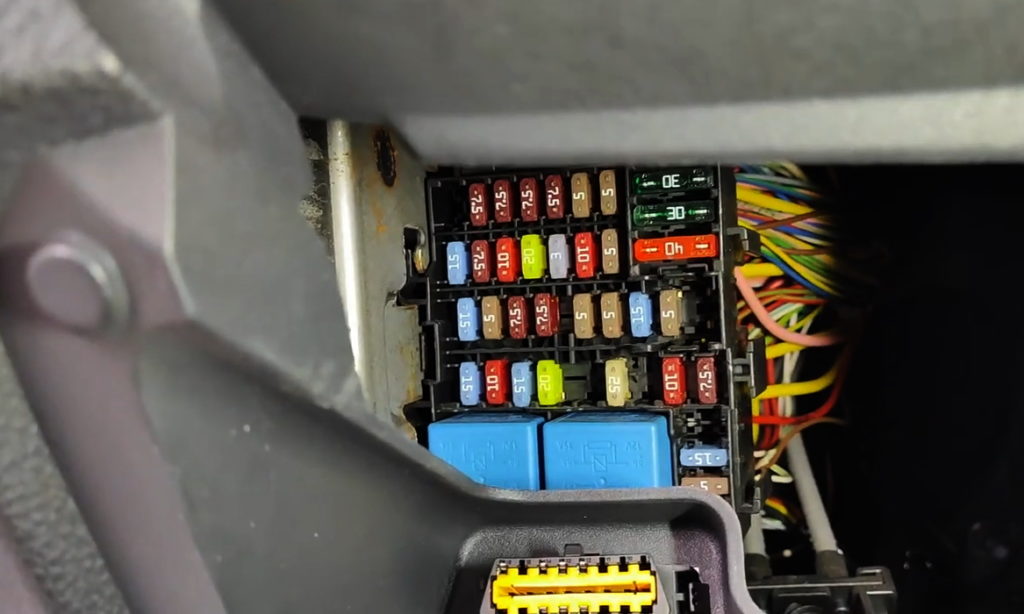

Фото — пример

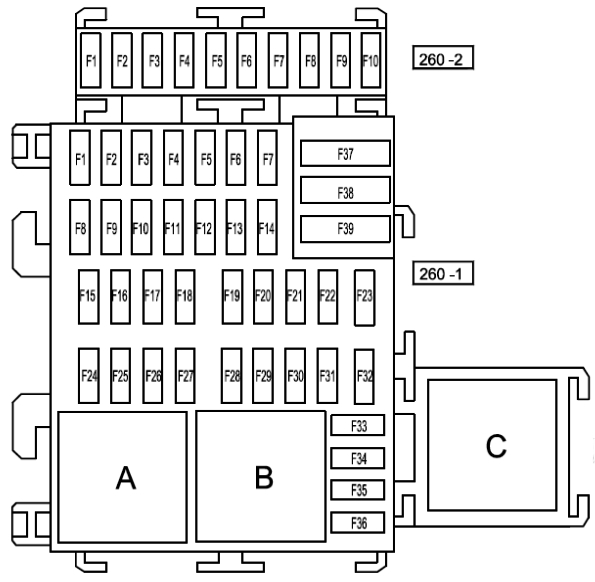

Схема
Назначение
260-1
| F1 | 15 А – водяной насос |
| F2 | 7,5 А – левая фара дальнего света |
| F3 | 7,5 А – правая фара дальнего света |
| F4 | 7,5 А – левая фара ближнего света |
| F5 | 7,5 А – правая фара ближнего света |
| F6 | 5 А – габаритные огни в Renault Dokker |
| F7 | 5 А – выключатель ограничителя/регулятора скорости (1081), выключатель ESP (1106), центральный замок/аварийка (1391), режим экономии (1629), фонарь номерного знака (166) |
| F8 | 15 А – разъем для дополнительного оборудования сзади |
| F9 | 7,5 А – задняя противотуманная фара |
| F10 | 10/15 А – звуковой сигнал и оповещения |
| F11 | 20 А – центральный замок, дверные блокировки |
| F12 | 5 А – системы ESP и ABS |
| F13 | 10 А – освещение салона |
| F14 | 7,5 А – ЭБУ АКПП, контроль парковки, задние фонари |
| F15 | 15 А – стеклоочистители и омыватели |
| F16 | 15 А – аудиосистема, подогрев сидений |
| F17 | 7,5 А – дневные ходовые огни (ближний свет) |
| F18 | 7,5 А – стоп-сигналы |
| F19 | 5 А – ЭБУ впрыска, реле топливного насоса, реле стартера |
| F20 | 5 А – подушки безопасности |
| F21 | 5 А – выключатель ограничителя/регулятора (1081), контроль парковки (1222), сигнал непристегнутого ремня (1601), реле обогрева стекла (235) |
| F22 | 5 А – гидроусилитель руля |
| F23 | 20 А – прицеп |
| F24 | 15 А – питание предохранителей (F12, F13) |
| F25 | Резерв |
| F26 | 15 А – поворотники и аварийная сигнализация |
| F27 | 20 А – подрулевые переключатели |
| F28 | Резерв |
| F29 | 25 А – противотуманные фары |
| F30 | Резерв |
| F31 | 5 А – приборная панель |
| F32 | 7,5 А – вентиляция кабины |
| F33 | 15 А – прикуриватель Renault Dokker |
| F34 | 15 А – диагностический разъем (225), аудиосистема (261) |
| F35 | 5 А – электропривод зеркал |
| F36 | 10 А – противотуманные фары |
| F37 | 30 А – стартер |
| F38 | 30 А – стеклоочистители и омыватели |
| F39 | 40 А – климат-контроль |
Предохранитель прикуривателя в Renault Dokker – это F33 на 15 А; его замена поможет восстановить работу розетки.
260-2
| F1 | 30 А – электростеклоподъемники |
| F2 | 5 А – электропривод зеркал |
| F3 | 30 А – электростеклоподъемники |
| F4 | 5 А – BCM (блок управления) |
| F5 | Резерв |
| F6 | Резерв |
| F7 | Резерв |
| F8 | 25 А – электростеклоподъемники |
| F9 | 20 А – климатическая система |
| F10 | 15 А – дополнительная розетка |
Реле
- А — реле вентилятора подачи холодного воздуха (233)
- B — реле обогрева заднего стекла (235)
- C — электрические стеклоподъемники задних дверей
Если есть дополнения по предохранителям или реле Renault Dokker, оставляйте отзывы в комментариях.
