Renault Clio II — компактный автомобиль супермини-класса. Дебют первого поколения состоялся в 1990 году, а производство продолжалось до 1997 года. Второе поколение модели Рено Клио выпускалось с 1998 по 2004 год, включая годы 1998, 1999, 2000, 2001, 2002, 2003 и 2004. За это время Renault Clio II неоднократно удостаивался звания «Автомобиль года в Европе». В этой статье мы подробно разберем расположение блоков предохранителей и реле в Renault Clio 2, включая схемы предохранителей Рено Клио II, назначение каждого элемента, а также особое внимание уделим предохранителям, отвечающим за прикуриватель и другие ключевые системы.
Важно учитывать, что в нашем описании могут быть расхождения с конфигурацией вашего автомобиля. Конструкция блоков предохранителей Рено Клио 2 варьируется в зависимости от региона поставки, уровня комплектации и года производства модели.
Не подходит это поколение или нужны другие схемы?
[ Описание Рено Клио 3 ]
Расположение блоков

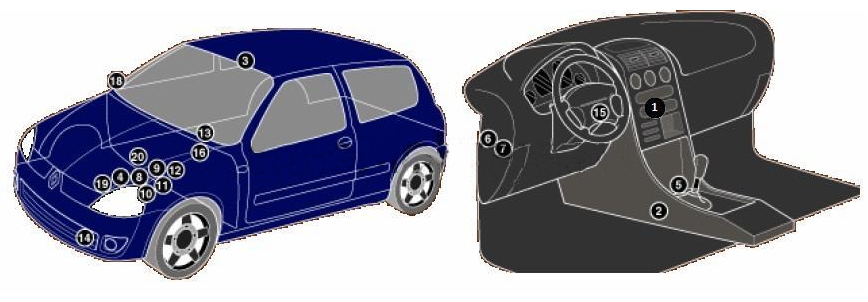

Общая диаграмма размещения электронных модулей управления в Renault Clio 2
Расшифровка обозначений
| 1 | Блок управления кондиционером |
| 2 | Модуль управления SRS |
| 3 | Датчик сигнала противоугонной системы/центрального замка-потолочная панель |
| 4 | АКБ |
| 5 | Диагностический разъем (DLC) |
| 6 | Монтажный блок предохранителей и реле в салоне |
| 7 | |
| 8 | Монтажный блок предохранителей и реле в подкапотном пространстве |
| 9 | |
| 10 | Дополнительный предохранитель (60A), реле нагревателя охлаждающей жидкости — F9Q (^5/00) — около блока предохранителей 2 в моторном отсеке |
| 11 | Дополнительный предохранитель (70А/80А), реле нагревателя охлаждающей жидкости — F9Q/K7K(6/00^) — около блока предохранителей 2 в подкапотном пространстве |
| 12 | Дополнительный предохранитель (80А), усилитель рулевого управления — некоторые модели-около блока предохранителей/ реле 2 в подкапотном пространстве |
| 13 | Реле электродвигателя насоса омывателя фар — резонатор системы впуска |
| 14 | Сигнал |
| 15 | Кольцевая антенна иммобилайзера — возле замка зажигания |
| 16 | Инерционный выключатель отсечки подачи топлива |
| 18 | Датчик температуры окружающего воздуха-зеркало заднего вида на двери пассажира |
| 19 | Электронный модуль управления КПП |
| 20 | Датчик скорости — КПП |
Блок предохранителей и реле в моторном отсеке

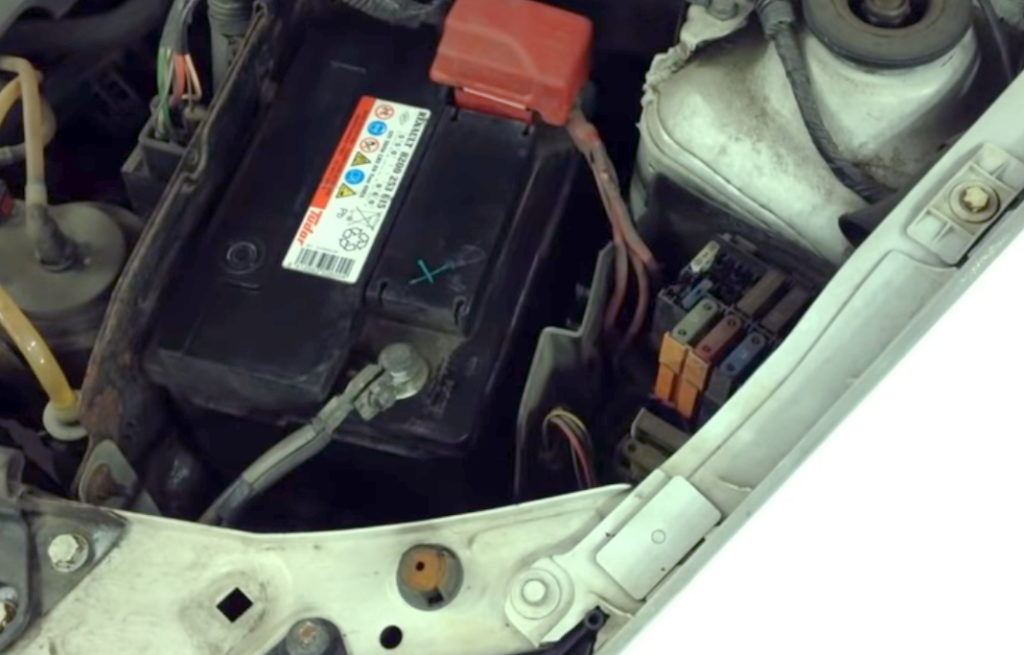

Подкапотный блок предохранителей и реле Renault Clio 2 находится в моторном отсеке слева от двигателя, скрытый под пластиковой крышкой. Это основной узел для защиты электрических цепей автомобиля.

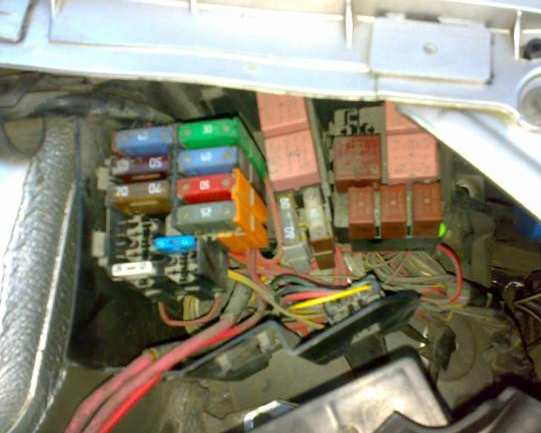

Фото блока предохранителей под капотом Renault Clio 2

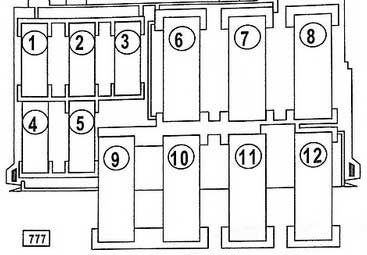

Диаграмма расположения
Предохранители в подкапотном блоке
Расшифровка предохранителей
| F1 | (30A) Управление двигателем |
| F2 | (30A) Реле электродвигателя вентилятора системы охлаждения (без кондиционера) |
| F3 | (5A) Система управления двигателем (K4J/K4M/ F4R736) |
| F4 | (5A) Система управления АКПП, секвентальная МКПП (D4F) |
| F5 | (15A) Управление двигателем |
| F6 | (40A) Секвентальная МКПП(D4F) |
| F7 | (50A) Реле задержки выключения электродвигателя вентилятора системы охлаждения/реле электродвигателя вентилятора системы охлаждения — низкая скорость (с кондиционером) |
| F8 | (60A) Противоугонная система,выключатель освещения, многофункциональный блок управления |
| F9 | (25A) Анти блокировочная система тормозов(ABS) — Bosch8.0 |
| F10 | (50A) Антиблокировочная система тормозов(ABS) — Bosch8.0 |
| F11 | (60A) Реле вспомогательных цепей зажигания, выключатель освещения, многофункциональный блок управления |
| F12 | (30A) Электродвигатель вентилятора отопителя(с кондиционером) |

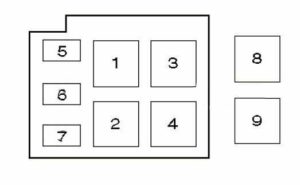

Реле в подкапотном блоке
Функции реле
- Реле электродвигателя вентилятора системы охлаждения (с кондиционером)
- Реле топливного насоса
- Реле основного насоса гидропривода переключения передач(D4F, секвентальная МКПП)
- Реле электромагнитной муфты компрессора кондиционера
- Реле задержки выключения электродвигателя вентилятора системы охлаждения/реле электродвигателя вентилятора системы охлаждения — низкая скорость
- Реле стартера
- Реле системы управления двигателем
- Реле электродвигателя вентилятора отопителя
- Реле фонарей заднего хода(D4F, секвентальная МКПП)
Салонный блок предохранителей

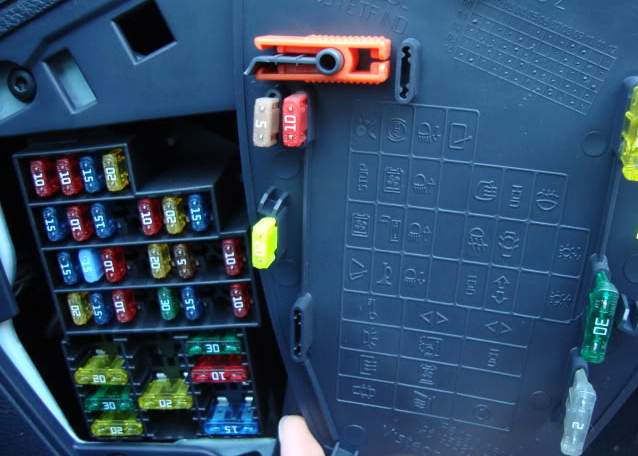

Блок предохранителей в салоне Renault Clio 2 размещен на левом конце приборной панели, за съёмной крышкой. Здесь защищены цепи освещения, электроники и комфорта.
На внутренней стороне крышки блока обычно указана актуальная схема предохранителей Renault Clio 2. Рекомендуем сверяться с ней для точной идентификации. В блоке также могут храниться запасные предохранители для замены.
Диаграмма салонного блока
Описание предохранителей
| 1 | (15A) Подушки безопасности, много функциональный блок управления |
| 2 | (15A) Автоматическая коробка передач, диагностический разъем (DLC), комбинация приборов, много функциональный блок управления, стоп — сигналы |
| 3 | (15A) Система кондиционирования, обогреватель заднего стекла, очиститель/ омыватель заднего стекла, фонари заднего хода |
| 4 | (20A) Очистители лобового стекла — 1998/ 2000 |
| 5 | (10A) Антиблокировочная система тормозов(ABS) |
| 6 | (10A) Блок управления кондиционером, много функциональный блок управления |
| 7 | (15A) Аудиосистема, прикуриватель, часы, обогреватель заднего стекла |
| 8 | (15A) Звуковой сигнал |
| 9 | (10A) Левая фара — ближний свет |
| 10 | (10A) Правая фара — ближний свет |
| 11 | (10A) Правая фара — дальний свет |
| 12 | (10A) Левая фара — дальний свет |
| 13 | (20A) Фары – ближний свет (сдвоенные фары) |
| 14 | (5A) Лампы системы освещения дневное время — 1998/ 2000 |
| 15 | Запасной |
| 16 | Запасной |
| 17 | (10A) Обогреватель зеркал заднего вида на дверях |
| 18 | (20A) Противотуманные фары |
| 19 | Запасной-1998 |
| 20 | Запасной |
| 21 | (5A) Диагностический разъем (DLC), комбинация приборов (2000), много функциональный блок управления |
| 22 | (15A) Указатели поворота/ аварийная сигнализация |
| 23 | (15A) Задние противотуманные фонари |
| 24 | Запасной |
| 25 | Запасной |
| 26 | (10A) Подсветка комбинации приборов, передние/ задние габариты (лев.) |
| 27 | (10A) Подсветка комбинации приборов, правые задние/ передние габариты |
| 28 | (2A) Иммобилайзер |
| 29 | (20A) Аудиосистема, часы, электропривод зеркал заднего вида на дверях, лампы освещения салона |
| 30 | (30A) Обогреватель заднего стекла |
| 31 | (20A) Центральный замок |
| 32 | (30A) Электропривод стеклоподъемников |
| 33 | (20A) Омыватели фар |
| 34 | (30A) Отопитель/ кондиционер-1999 |
| 35 | (20A) Подогреватель сидений |
| 36 | (30A) Электропривод стеклоподъемников |
| 37 | (20A) Люк |
| 38 | Запасной-1998 |
| 39 | Запасной |
Предохранитель прикуривателя в Renault Clio 2 — это номер 7 с номиналом 15A. Если он перегорел, замените на аналогичный для восстановления питания.
Если схема в вашем автомобиле отличается, проверьте дополнительные ресурсы по предохранителям Renault Clio II.
Реле в салоне
Реле в салонном блоке расположены в отдельном отсеке для удобства доступа и замены.

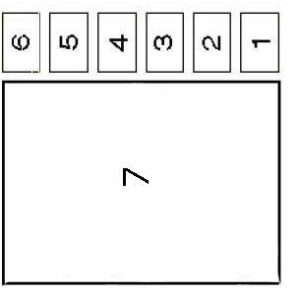

Диаграмма реле
Расшифровка реле
Вариант 1
- Реле габаритов (с системой освещения в дневное время)
- Реле системы освещения в дневное время
- Реле противотуманной фары, правое
- Реле ближнего света фар (с системой освещения в дневное время)
- Реле насоса омывателя фар 1
- Реле насоса омывателя фар 2
- Многофункциональный блок управления
Вариант 2
| 1 | Реле противотуманных фар |
| 2 | Реле обогрева заднего стекла |
| 3 | Реле индикатора / реле аварийной сигнализации |
| 4 | Электрическое реле закрытия окон |
| 5 | Реле открывания электрического окна |
| 6 | – |
| 7 | Реле боковых / задних фонарей (с дневными ходовыми огнями) |
| 8 | Реле ближнего света фар (с дневными ходовыми огнями) |
| 9 | – |
| 10 | Реле электродвигателя стеклоочистителя |
| 11 | Реле стеклоочистителя заднего стекла |
| 12 | Реле обратной связи (1999 ^) |
| 13 | Центральный замок реле блокировки |
| 14 | Реле центрального замка – разблокировка |
| 15 | Реле вспомогательных цепей зажигания |
| 16 | Реле датчика уровня топлива (LPG) (06/00 ^) |
| 17 | Реле насоса омывателя фар (06/00 ^) |
| 18 | Многофункциональный модуль управления |
