Предохранители и реле Renault Arkana: схема и расположение

Компактный кроссовер Renault Arkana производился в 2019–2024 годах. В этой подробной статье вы найдете информацию о предохранителях и реле Renault Arkana, включая схемы расположения блоков, их места установки, фото-иллюстрации и описания. Мы также выделим предохранитель, отвечающий за прикуриватель в Renault Arkana, а также добавим ключевые слова вроде «предохранители Renault Arkana 2023», «схема реле Аркана» для удобства поиска.

Функции предохранителей и реле могут варьироваться в зависимости от года выпуска и комплектации электрики вашего Renault Arkana.

Блок в салоне

Блок предохранителей и реле в интерьере Renault Arkana расположен под торпедо слева, за пластиковой крышкой. Чтобы получить доступ, снимите защитную панель. Внешний вид блока предохранителей Renault Arkana выглядит примерно так.

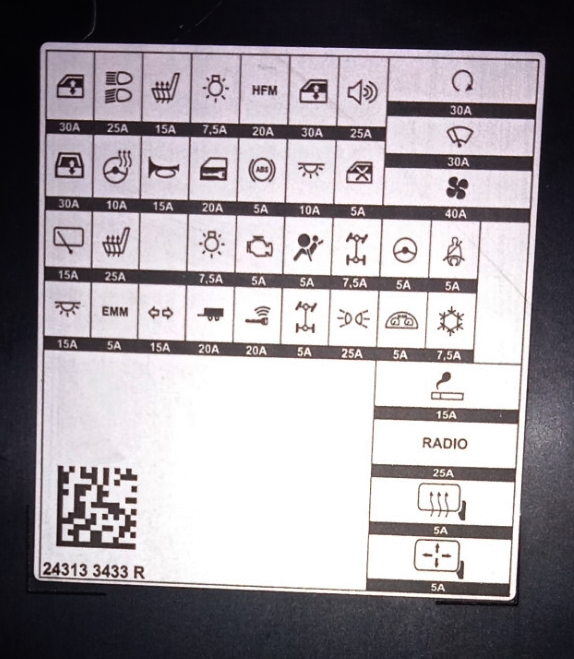

Проверяйте назначение элементов по схеме на внутренней стороне крышки блока предохранителей Renault Arkana.

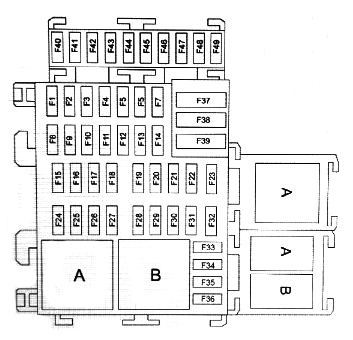

Схема

Описание предохранителей

F1	30A Стеклоподъемники передних дверей.
F2	Резерв
F3	Резерв
F4	Резерв
F5	Резерв
F6	Резерв
F7	25A Сабвуфер
F8	30A Стеклоподъемники задних дверей.
F9	10A Обогрев руля.
F10	Резерв.
F11	20A Центральный замок всех 4-х дверей.
F12	5A Датчик положения педали сцепления, приемное кольцо иммобилайзера — в модификации с ключом. Предохранитель блока управления ABS и системы стабилизации траектории движения.
F13	10A Плафоны освещения салона, ЭБУ климат-контроля.
F14	5A Датчик дождя и освещенности, управление реле системы обеспечения безопасности детей – блокировка стеклоподъемников задних дверей.
F15	15A ЦЭКБС, стеклоочиститель и омыватель ветрового стекла.
F16	25A ЭБУ функции «Свободные руки», главный шлюз сети CAN, камеры кругового обзора, подогрев сидений.
F17	Резерв
F18	7,5A Только для автомобилей с ключом – стоп-сигнал
F19	5A ЭБУ системы впрыска
F20	5A Блок SRS
F21	7,5A ЭБУ полного привода, света заднего хода
F22	5A ЭУР
F23	5A Тэн отопителя салона, ЭБУ штатных парктроников, индикатор не пристёгнутого ремня, обогрев заднего стекла, корректор фар, обогрев лобового стекла.
F24	15A Питание предохранителей F12, F13, F14, F36
F25	5A ЭБУ потребления энергии, ЭБУ телеметрической системы, главный шлюз сети CAN
F26	15A Задние фонари, селектор АКПП, электропривод наружных зеркал
F27	20A Питание блока согласования проводки фаркопа
F28	20A Цепь питания предохранителей F32-F33
F29	Резерв
F30	25A Фары, круиз-контроль, задняя ПТФ, задние стеклоподъемники, переключатель режима полного привода, освещение номерного знака, система контроля слепых зон, панель управления климатической системой, прикуриватель, питание переключателя наружных зеркал.
F31	5A Щиток приборов
F32	7,5A Электрический вентилятор отопителя
F33	15A Прикуриватель
F34	25A Диагностический разъем, аудиосистема
F35	5A Электропривод наружных зеркал
F36	5A Электропривод наружных зеркал
F37	30A Для автомобилей с ключом – стартер
F38	30A Очиститель ветрового стекла
F39	40A Для автомобилей с кнопкой Start-Stop – управление реле потребителей электроэнергии.
F40	15A Реле звукового сигнала, блок управления системы доступа с функцией «свободные руки».
F41	30A Доводчик стеклоподъемника двери водителя.
F42	5A ЭБУ полного привода
F43	Резерв
F44	Резерв
F45	Резерв
F46	20A Реле после замка зажигания, ЭБУ потребления электрической энергии, питание предохранителей F19-F23.
F47	7,5A Для автомобилей без ключа – стоп-сигнал.
F48	15A Подогрев сидений
F49	25A Передние фары и ПТФ.

Предохранитель прикуривателя в Renault Arkana — это номер 33 номиналом 15A, ключевой элемент для электрики салона.

Назначение реле

A (70А) — переключатель стеклоподъемников.
A (20A) — реле времени «+» АКБ.
B (20A) — реле звукового сигнала.
A (40A) — реле вентилятора отопителя.
A (40A) — обогрев заднего стекла.

Блоки под капотом

Блок предохранителей и реле

Этот блок предохранителей и реле Renault Arkana установлен рядом с аккумулятором в моторном отсеке. Для открытия крышки отожмите боковые фиксаторы.

Фото — пример

Схема

Обозначение предохранителей

Ef1	5A Обогрев форсунок омывателя 7,5A Блок управления электрооборудованием
Ef2	Резерв
Ef3	25/30A Блок управления системой курсовой устойчивости ABS/ESP
Ef4	40A Обогреватель заднего стекла, обогреватели наружных зеркал, цепи предохранителей F38 и F47
Ef5	20A/70A Блок предохранителей и реле в салоне, цепи предохранителей F5/ F23/ F24/ F25/ F26/ F27/ F42/ F44
Ef6	80A Блок предохранителей и реле в салоне, Реле тэна отопителя
Ef7	50A Блок управления системой курсовой устойчивости ABS/ ESP / 50A Питание предохранителя F7, F9 в салонном блоке
Ef8	Резерв
Ef9	80A Дополнительный отопитель
Ef10	40A Обогрев ветрового стекла, правая сторона
Ef11	40A Обогрев ветрового стекла, левая сторона
Ef12	30A Стартер
Ef13	15А Блок управления АКПП
Ef14	25А ЭБУ впрыска и защита цепей двигателя, питание предохранителя F5, форсунки двигателя, указатель уровня топлива, топливный насос, катушки зажигания
Ef15	15A Реле муфты компрессора кондиционера, муфта компрессора кондиционера
Ef16	50A Электровентилятор системы охлаждения
Ef17	40A Электровентилятор охлаждения рабочей жидкости АКПП
Ef18	80A Электро насос гидроусилителя рулевого управления
Ef19	Резерв
Ef20	Резерв
Ef21	Резерв
Ef22	Резерв
Ef23	15A Система управления двигателем, Блок управления вентилятором, управление реле компрессором кондиционера.
Ef24	Резерв
Ef25	Резерв
Ef26	Резерв
D	Диод муфты компрессора переменного тока

Реле

Er1	Реле стартера
Er1	Реле включения света заднего хода
Er2	Реле сирены охранной сигнализации
Er3	Реле стартера
Er3	Реле электровентилятора охлаждения рабочей жидкости
Er3	Реле включения света заднего хода
Er4	Главное реле системы управления двигателем
Er5	Реле электромагнитной муфты компрессора кондиционера
Er6	Реле топливного насоса

Силовой блок

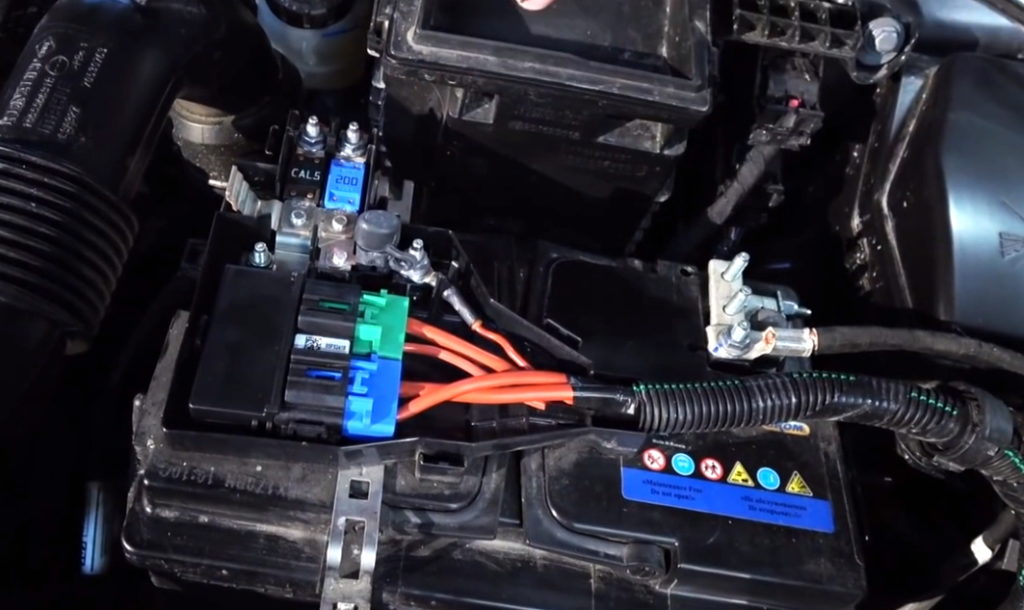

На положительной клемме аккумулятора Renault Arkana размещен мощный блок предохранителей для высокомощных цепей.

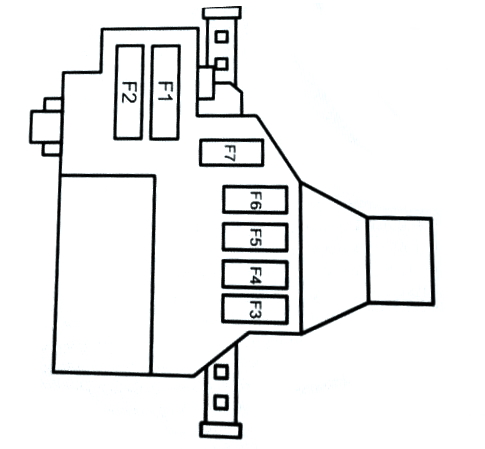

Схема

Расшифровка

F1	200A Питание предохранителей F1-F7 в блоке предохранителей под капотом.
F2	300A Генератор, стартер
F3	80A Электроусилитель руля
F4	80A Питание предохранителей салона
F5	50A ЭБУ АБС и Системы стабилизации траектории
F6	80A Питание предохранителей салона
F7	7,5A Питание ЦЭКБС
