Ravon R3 Nexia — это компактный седан от узбекистанского филиала компании General Motors, созданный на платформе Chevrolet Aveo. Модель выпускается с 2016 года и продолжает производство по сей день, включая 2017, 2018, 2019 и 2020 годы. В данной статье мы подробно разберем расположение предохранителей и реле в Ravon Nexia R3, предоставим схемы блоков предохранителей с реальными фото, а также укажем, какой предохранитель отвечает за прикуриватель в Равон Р3, чтобы помочь с самостоятельным ремонтом и диагностикой электрики автомобиля.
Всегда проверяйте актуальные маркировки на обратной стороне крышки блока или в руководстве по эксплуатации вашего Ravon R3 Nexia.
Блок предохранителей в салоне
Расположен на левой стороне торца приборной панели, скрыт за пластиковой крышкой для удобного доступа к предохранителям Ravon Nexia R3.

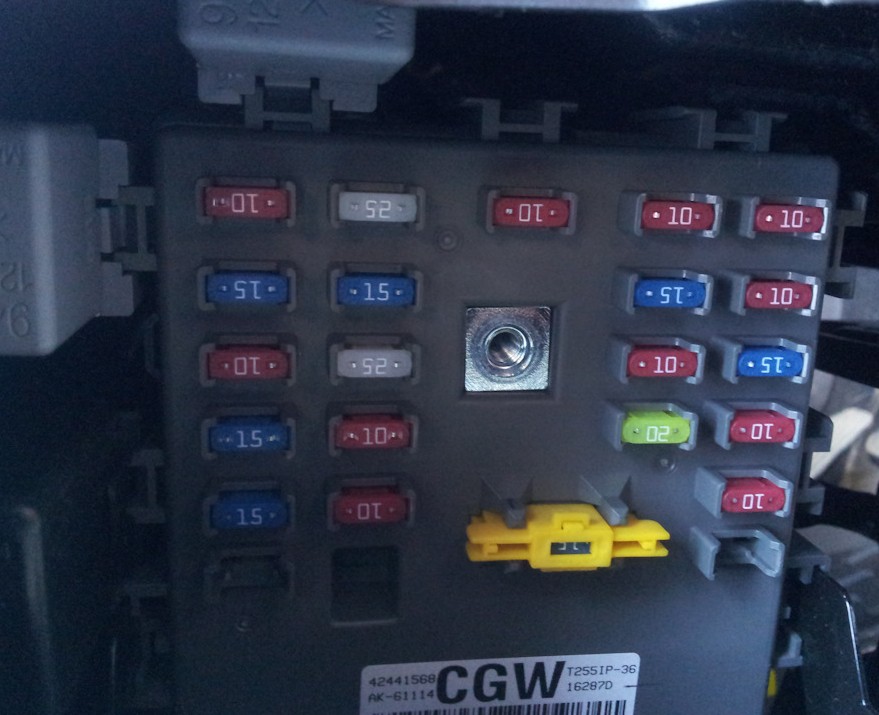

Фото доступа к блоку

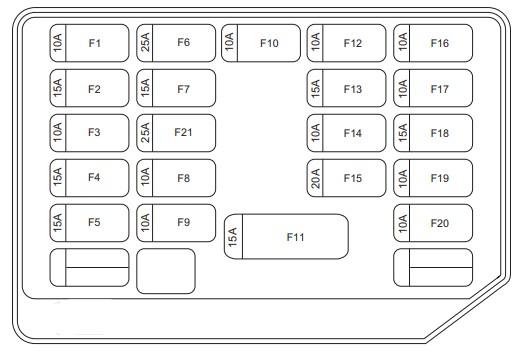

Схема блока предохранителей в салоне Ravon R3
Расшифровка предохранителей — вариант 1
- F1 — Модуль подушки безопасности
- F2 — Система контроля двигателя 1
- F3 — Диагностический шлейф ERA GLONASS
- F4 — Замок двери
- F5 — Звуковой сигнал
- F6 — Стеклоочиститель
- F7 — Стоп-сигнал
- F8 — Задний противотуманный фонарь
- F9 — Электрическое зеркало
- F10 — Комбинация приборов
- F11 — Аудиосистема 1
- F12 — Сигнал поворота
- F13 — Прикуриватель
- F14 — Плафон в салоне
- F15 — Дневные ходовые огни 1
- F16 — Рычаг переключения автоматической коробки передач / Дневные ходовые огни 2
- F17 — Аудиосистема / Часы
- F18 — Электронный блок управления двигателем
- F19 — Фонарь заднего хода
- F20 — Зеркало с подогревом
- F21 — Подогрев заднего стекла
Предохранитель прикуривателя в Ravon Nexia R3 — это F13 на 15А, ключевой элемент для зарядки гаджетов и диагностики.
Вариант 2 схемы
Блок предохранителей под капотом
Модуль предохранителей и реле в моторном отсеке Ravon R3 Nexia размещен за бачком с охлаждающей жидкостью, обеспечивая защиту ключевых электрических систем двигателя.

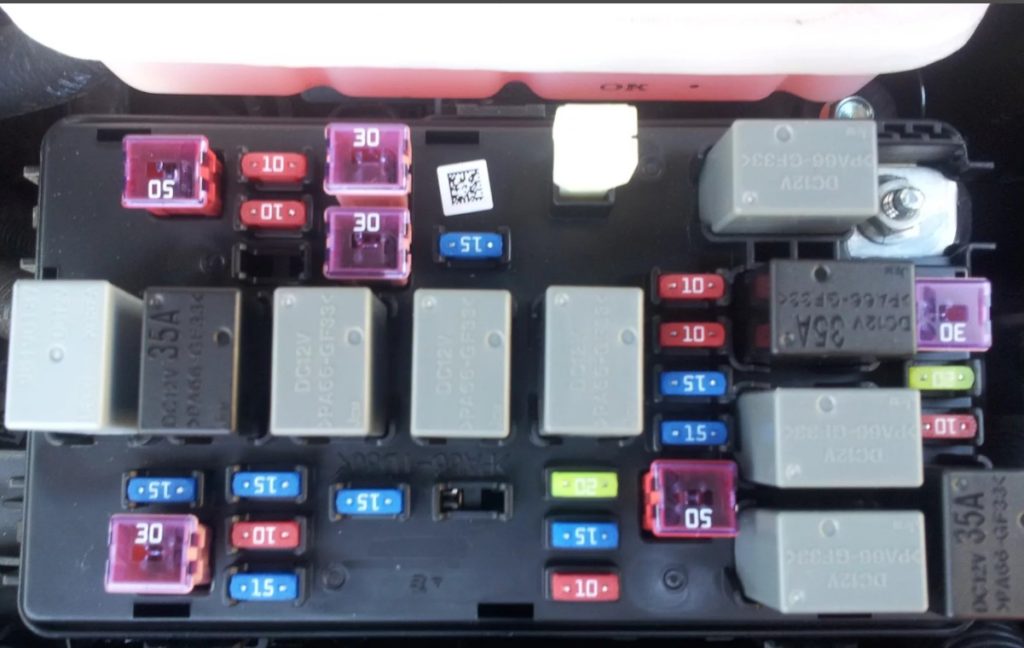

Фото блока под капотом

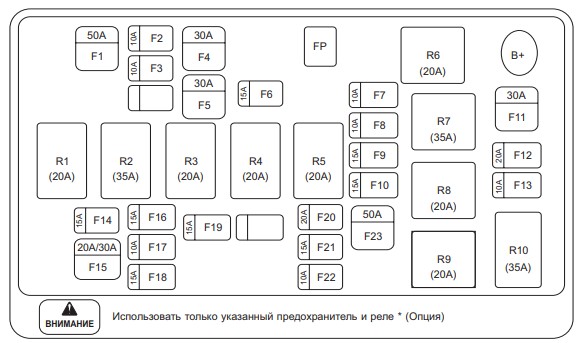

Схема блока под капотом Ravon Nexia R3
Назначение элементов — вариант 1

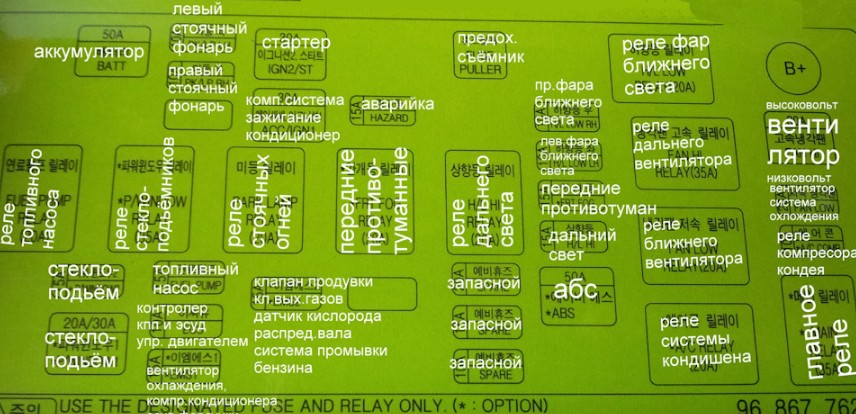

Расшифровка вариант 2
Предохранители в блоке под капотом
- F1 — Аккумулятор
- F2 — Левый стояночный фонарь
- F3 — Правый стояночный фонарь
- F4 — Стартер / зажигание 2
- F5 — Комп. сист. кондиц. / зажигание 1
- F6 — Световая аварийная сигнализация
- F7 — Правая фара ближнего света
- F8 — Левая фара ближнего света
- F9 — Передние противотуманные фары *
- F10 — Фары дальнего света
- F11 — Высокая скорость вентилятора охлаждения
- F12 — Низкая скорость вентилятора охлаждения
- F13 — Компьютер системы кондиционирования *
- F14 — Электрический стеклоподъемник 2 *
- F15 — Электрический стеклоподъемник 1 *
- F16 — Топливный насос
- F17 — Модуль управления двигателем
- F18 — Система контроля двигателя 1 *
- F19 — Система контроля двигателя 2 *
- F20 — Резерв
- F21 — Резерв
- F22 — Резерв
- F23 — АБС *
Реле в блоке под капотом Ravon R3
- R1 — Топливный насос
- R2 — Электрический стеклоподъемник *
- R3 — Стояночный фонарь
- R4 — Передние противотуманные фары
- R5 — Фары дальнего света
- R6 — Фары ближнего света
- R7 — Высокая скорость вентилятора охлаждения
- R8 — Низкая скорость вентилятора охлаждения
- R9 — Система кондиционирования воздуха *
- R10 — Главное реле *
- FR — Пинцет для предохранителей
Руководство по эксплуатации Ravon Nexia R3
Дополнительные сведения о ремонте, обслуживании и схемах электрики Ravon Nexia R3 вы можете получить из официальной книги: «скачать».
