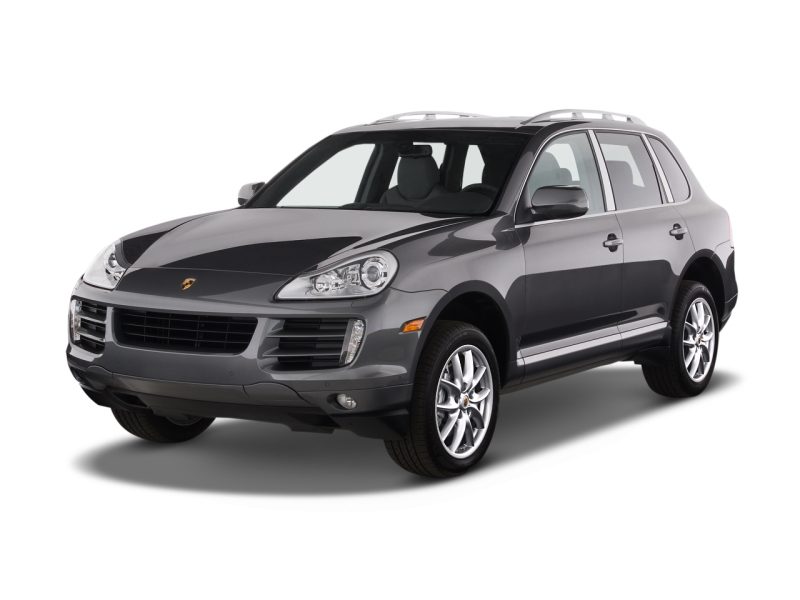

Первого поколения Porsche Cayenne (заводской код 9PA, кузова 955 и 957) производился в период с 2002 по 2010 годы, включая 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 модельные годы. В этой статье мы подробно разберем предохранители и реле Porsche Cayenne 955 957, включая схемы расположения блоков, их фото и точные места установки. Особое внимание уделим предохранителям, отвечающим за прикуриватель, розетки и электрические цепи в автомобиле Porsche Cayenne первого поколения.
Функции предохранителей и реле в Porsche Cayenne 955/957 могут варьироваться в зависимости от года выпуска, комплектации и электрического оборудования вашего внедорожника.
Схемы не подходят или требуется информация по другому поколению?
[Описание для Порше Кайен 2]
[Описание для Порше Кайен 3]
Расположение блоков в салоне Porsche Cayenne
Левый блок предохранителей в интерьере
Блок предохранителей размещен в левом конце приборной панели за откидной защитной панелью, обеспечивая доступ к основным электрическим цепям салона в Porsche Cayenne 955/957.

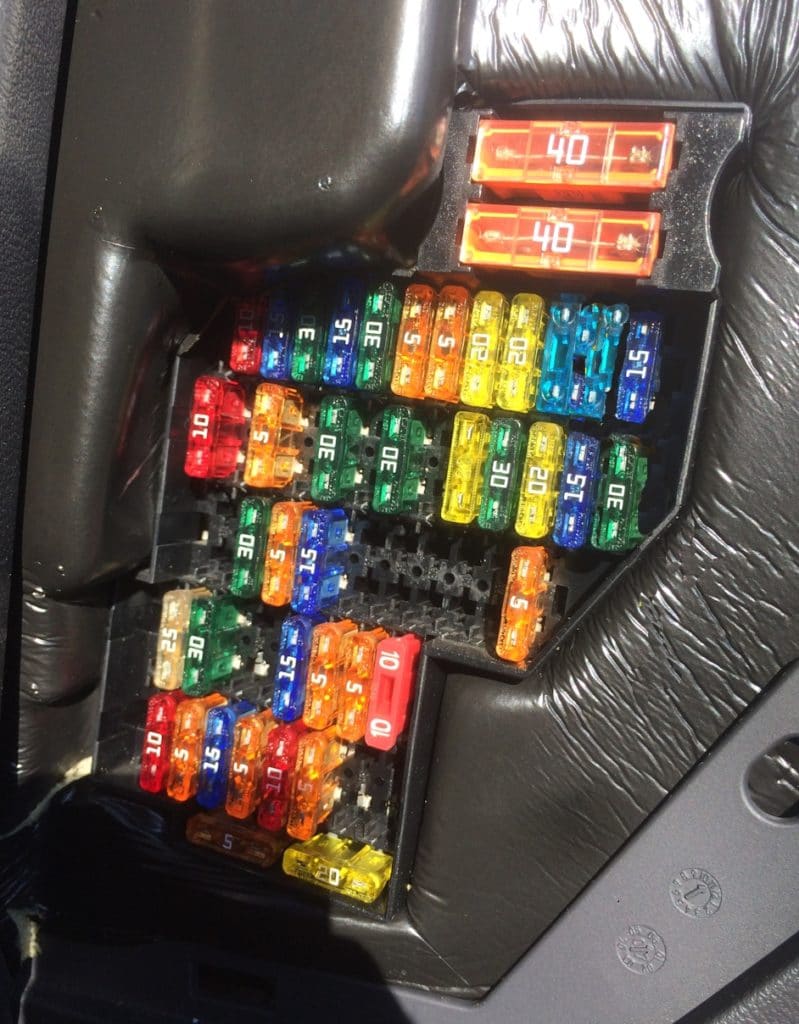

Пример фото доступа к блоку

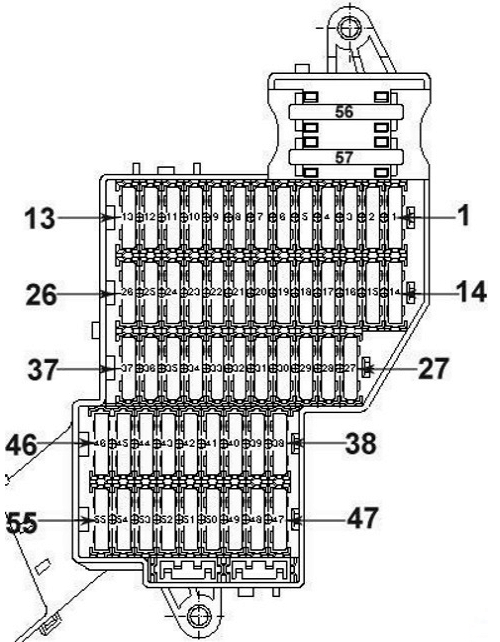

Диаграмма блока
Расшифровка предохранителей
| 1 | 20А Прикуриватель, розетка на центральной консоли, розетка в задней части центральной консоли Porsche Cayenne |
| 2 | 5A Устройство приема радиосигнала дополнительного жидкостного отопителя |
| 3 | 20A Розетка в ногах пассажира |
| 4 | 15A 2002-2007: Дополнительный жидкостный отопитель/ дополнительный отопитель |
| 20A 2007-2010: Дополнительный жидкостный отопитель/ дополнительный отопитель | |
| 5 | 20A Розетка в багажном отсеке |
| 6 | 15A Porsche Entry & Drive |
| 7 | 5A Диагностический разъем, блок управления антенной, датчик дождя, датчик света |
| 8 | 30A Стеклоочиститель |
| 9 | 15A Блок управления бортовой сети (насос стеклоомывателя) |
| 10 | 25A 2002-2007: Стеклоподъемник левой задней двери |
| 30A 2007-2010: Стеклоподъемник и центральный замок левой задней двери | |
| 11 | 15A 2002-2007: Блок управления двери водителя (центральный замок), блок управления левой задней двери (центральный замок) |
| 12 | 20A 2002-2007: Блок управления бортовой сети (освещение салона) |
| 13 | — |
| 14 | 25A 2002-2007: Стеклоподъемник левой передней двери |
| 30A 2007-2010: Стеклоподъемник и центральный замок левой передней двери | |
| 15 | 15A Задний правый фонарь; центральный замок, стеклоподъемники, зеркала с электроприводом |
| 16 | 20A Блок управления бортовой сети (звуковой сигнал) |
| 17 | 10A 2002-2007: Блок управления бортовой сети (указатели поворота, стояночные огни слева) |
| 30A 2007-2010: Блок управления бортовой сети (указатели поворота с левой стороны, левый ближний свет, стояночные огни справа) | |
| 18 | 20A 2002-2007: Омыватель фар |
| 25A 2007-2010: Омыватель фар | |
| 19 | 15A 2002-2007: Блок управления бортовой сети (противотуманный свет) |
| 5A 2007-2010: Блок управления бортовой сети (освещение салона) | |
| 20 | 30A 2007-2010: Блок управления бортовой сети (подсветка комбинации приборов, противотуманный свет слева, дополнительный дальний свет слева) |
| 21 | 15A 2002-2007: Блок управления бортовой сети (адаптивное освещение поворотов) |
| 22 | 30A Блокировка заднего дифференциала, раздаточная коробка, автоматический привод крышки багажника |
| 23 | 10A 2002-2007: Блокировка заднего дифференциала, блок управления отключения стабилизаторов поперечной устойчивости |
| 2007-2010: Блокировка дифференциала | |
| 24 | 5A Система контроля давления в шинах |
| 25 | — |
| 26 | 10A Система курсовой устойчивости (Porsche Stability Management (PSM)), выключатель педали тормоза, подушка безопасности переднего пассажира, панель приборов, подушки безопасности, блок управления двигателем, блок управления рулевой колонки |
| Блок управления двигателем (управление двигателем, вентиляторы системы охлаждения, подушки безопасности, выключатель педали сцепления, панель приборов) | |
| 27 | — |
| 28 | — |
| 29 | — |
| 30 | 15A Дополнительное освещение (Off-road) |
| 31 | 15A Дополнительное освещение (Off-road) |
| 32 | — |
| 33 | 15A Блок управления рулевой колонки, подогрев рулевого колеса |
| 34 | 5A Датчик объема, подогрев сидений, датчик крена |
| 35 | 15A 2002-2007: Ближний свет, дальний свет (левая сторона) |
| 30A 2007-2010: Блок управления бортовой сети (противотуманный свет справа, дополнительный дальний свет справа, освещение салона) | |
| 36 | 10A 2002-2007: Блок управления бортовой сети |
| 30A 2007-2010: Панель управления регулировками сиденья водителя | |
| 37 | |
| 38 | 10A Лампы стоп-сигнала |
| 39 | 5A Обогрев заднего стекла, подогрев сидений |
| 40 | 5A Блок управления комбинации приборов, диагностика |
| 41 | 15A Блок управления системы санкционирования доступа и пуска двигателя |
| 42 | 30A Блок управления сдвижного люка |
| 43 | 30A Сабвуфер |
| 44 | 30A Панель управления регулировками сиденья водителя, блок управления для регулировки сиденья и рулевой колонки с функцией памяти, блок управления регулировки сиденья водителя |
| 45 | 30A Регулировка высоты левого сиденья, регулировка наклона спинки левого сиденья, блок управления обогрева заднего сиденья |
| 46 | — |
| 47 | 10A 2002-2007: Блокировка заднего дифференциала |
| 2007-2010: Раздаточная коробка | |
| 48 | 5A Дополнительный жидкостный отопитель/ дополнительный отопитель |
| 49 | 5A Блок управления Servotronic, блок управления отключения стабилизаторов поперечной устойчивости |
| 50 | 10A 2002-2007: Нагревательный резистор системы вентиляции картера двигателя |
| 51 | 5A Датчик качества воздуха, стояночный тормоз, диагностический разъём |
| 52 | 30A 2002-2007: Задний стеклоочиститель |
| 15A 2007-2010: Задний стеклоочиститель | |
| 53 | 5A Обогрев заднего стекла (зеркал), датчик объема, переключатель освещения, блок управления рулевой колонки |
| 54 | 10A Корректор фар, модуль левой фары (2007-2010) |
| 55 | — |
| 56 | 40A Вентилятор отопителя салона спереди |
| 57 | 40A 2002-2007: Вентилятор отопителя салона сзади (4-х зонный климат) |
| 2007-2010: Система регулирования дорожного просвета (Porsche Active Suspension Management (PASM)) |
Предохранители для прикуривателя и розеток в Porsche Cayenne 955/957 номерами 1, 3 и 5 имеют номинал 20А.
Правый блок предохранителей в салоне
Дополнительный блок предохранителей находится в правом конце приборной панели, также защищен крышкой, для удобного доступа к электрике правой стороны в Porsche Cayenne первого поколения.

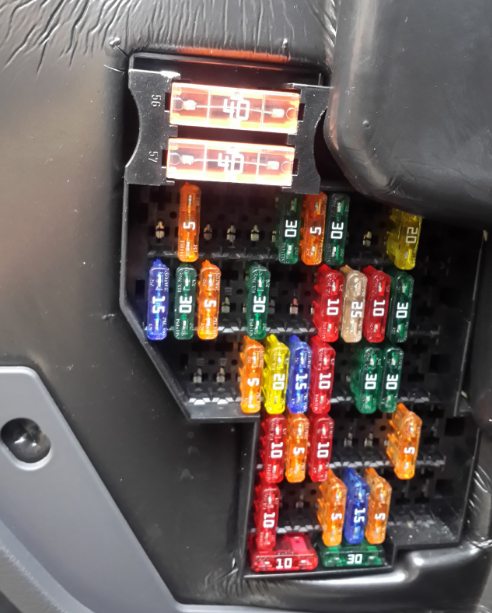

Фото блока

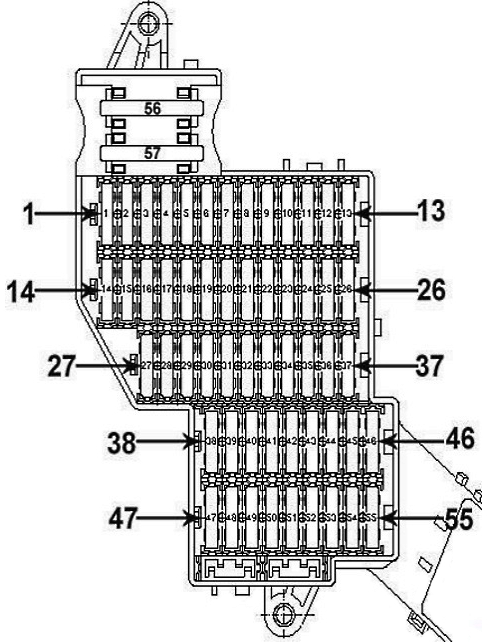

Диаграмма
Описание цепей
| 1 | 15A Блок управления прицепом |
| 2 | 5A Система помощи при парковке |
| 3 | 15A Блок управления прицепом |
| 4 | 5A 2002-2007: Блок управления электроники управления мобильного телефона |
| 5 | 15A Блок управления прицепом |
| 6 | 30A Система курсовой устойчивости (Porsche Stability Management (PSM)) |
| 7 | 5A Блок управления раздаточной коробки, подготовка для мобильного телефона |
| 8 | 20A 2002-2007: Блок управления бортовой сети (дополнительный дальний свет) |
| 30A 2007-2010: Блок управления бортовой сети (указатели поворота с правой стороны, правый ближний свет, стояночные огни слева) | |
| 9 | 5A 2002-2007: CD чейнджер, DVD навигация |
| 10 | 5A ТВ-тюнер, спутниковый ресивер (2002-2007), развлекательная система для задних пассажиров (2007-2010) |
| 11 | 10A Радио или Porsche Communication System (PCM) |
| 12 | 30A Усилитель аудиосистемы |
| 13 | 5A Подогрев сидений |
| 14 | 15A Задний левый фонарь; центральный замок, стеклоподъемники, зеркала с электроприводом |
| 15 | 25A 2002-2007: Стеклоподъемник правой задней двери |
| 30A 2007-2010: Стеклоподъемник и центральный замок правой задней двери | |
| 16 | 10A Освещение багажного отсека |
| 17 | 15A 2002-2007: Ближний свет, дальний свет (правая сторона) |
| 18 | 30A Обогрев заднего стекла |
| 19 | 25/30A Усилитель тормозов (блок управления прицепом) |
| 20 | 30A Регулировка высоты сиденья |
| 21 | 10A Отпирание запасного колеса, сирена сигнализации |
| 22 | 30A 2002-2007: Блок управления управления регулировками сиденья переднего пассажира, блок управления обогрева переднего сиденья |
| 25A 2007-2010: Подогрев передних сидений | |
| 23 | 10A Климат-контроль |
| 24 | 30A Блок управления управления регулировками сиденья переднего пассажира |
| 25 | 5A Задняя панель управления и индикации климат-контроля |
| 26 | — |
| 27 | 15A Система регулирования дорожного просвета (Porsche Active Suspension Management (PASM)), активная система подавления кренов (Porsche Dynamic Chassis Control (PDCC)) |
| 28 | — |
| 29 | 10A 2002-2007: Блок управления коробкой передач |
| 5A 2007-2010: Блок управления коробкой передач, переключатель Tiptronic | |
| 30 | 20A Автоматический привод крышки багажника |
| 31 | 15A Блокировка крышки топливо-заливной горловины |
| 32 | 10A 2002-2007: Блок управления двери переднего пассажира (центральный замок), блок управления правой задней двери (центральный замок) |
| 33 | — |
| 34 | 25A 2002-2007: Стеклоподъемник правой передней двери |
| 30A 2007-2010: Стеклоподъемник и центральный замок правой передней двери | |
| 35 | 10A 2002-2007: Блок управления бортовой сети (указатели поворота, стояночные огни справа) |
| 30A 2007-2010: Блок управления управления регулировками сиденья переднего пассажира | |
| 36 | 5A Модуль люка, телефон, модуль компаса (блок управления системы определения положения автомобиля) |
| 37 | — |
| 38 | 10A Система курсовой устойчивости (Porsche Stability Management (PSM)) |
| 39 | 5A Диагностика |
| 40 | 10A Блок управления раздаточной коробки |
| 41 | 10A Блок управления прицепом |
| 42 | 5A Панель управления открывания ворот гаража, блок управления открывания ворот гаража |
| 43 | 5A Лампы заднего хода |
| 44 | 5A Нагревательный резистор левого жиклера стеклоомывателя, нагревательный резистор правого жиклера стеклоомывателя, регулятор подогрева сидений, панель управления для регулирования дорожного просвета, активная система подавления кренов (Porsche Dynamic Chassis Control (PDCC)) |
| 45 | — |
| 46 | 5A 2007-2010: Развлекательная система для задних пассажиров |
| 47 | 10A 2002-2007: Подготовка для мобильного телефона |
| 48 | 10A Система регулирования дорожного просвета (Porsche Active Suspension Management (PASM)) |
| 49 | 5A Телефон, электрохромное внутреннее зеркало |
| 50 | 5A 2002-2007: Система помощи при парковке |
| 10A 2007-2010: Модуль правой фары | |
| 51 | 20A 2002-2007: Блок управления Tiptronic |
| 15A 2007-2010: Блок управления Tiptronic | |
| 52 | 5A Переключатель Tiptronic, электромагнит блокировки селектора АКП в положении Р, многофункциональный переключатель |
| 53 | 30A Реле обогрева левой части ветрового стекла |
| 54 | 30A Реле обогрева правой части ветрового стекла |
| 55 | 5A Камера заднего вида |
| 56 | 40A Система курсовой устойчивости (Porsche Stability Management (PSM)) |
| 57 | 40A Блок управления раздаточной коробки |
Силовой блок предохранителей Porsche Cayenne

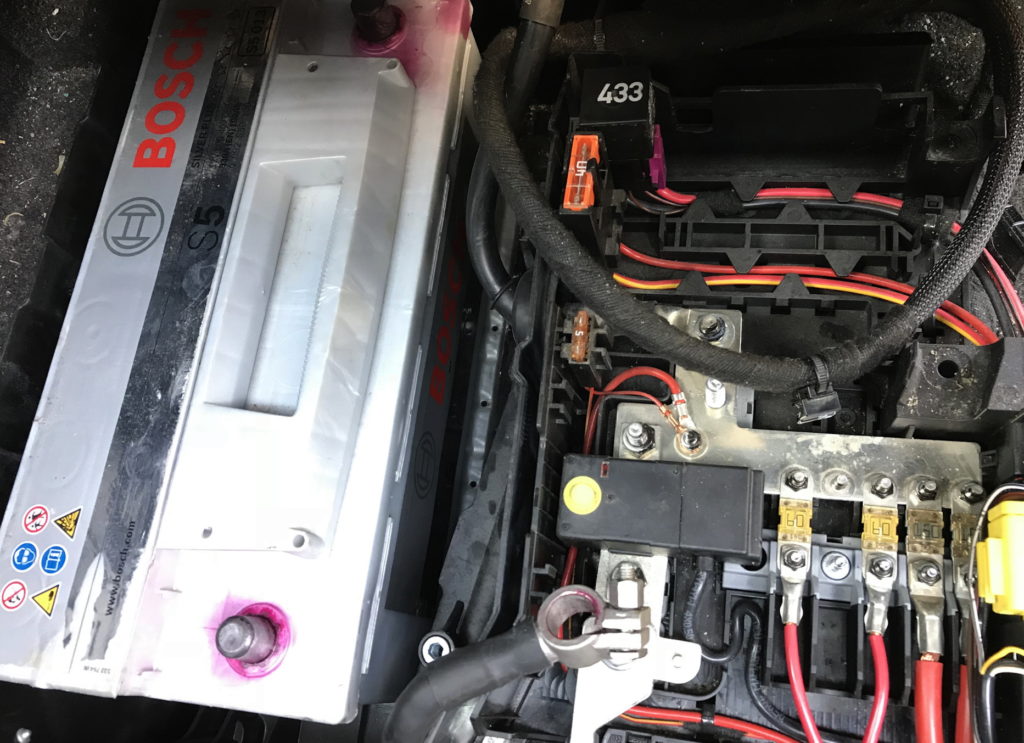

Этот мощный блок с высокоточными предохранителями подключен непосредственно к положительному выводу аккумулятора, обеспечивая питание ключевых систем в Porsche Cayenne 955/957.

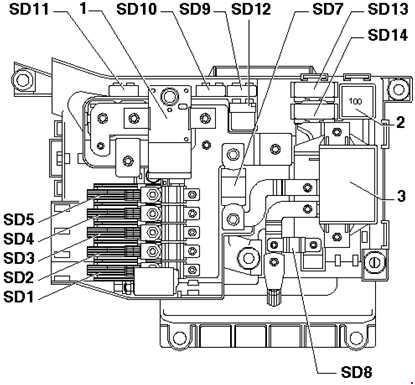

Диаграмма блока
Расшифровка
- Главный выключатель АКБ
- Реле электропитания клеммы 15 (100) / (433)
- Реле зарядки второй АКБ
| SD1 | 150А Левый блок предохранителей |
| SD2 | 150А Правый блок предохранителей |
| SD3 | 60А Правый блок предохранителей |
| SD4 | 60А Коммутационный блок, левый блок предохранителей |
| SD5 | 60А Реле клеммы 15 |
| SD7 | 250А Параллельное включение АКБ |
| SD8 | 150А Розетка |
| SD9 | 5А Блок управления бортовой сети |
| SD10 | 10А Блок управления бортовой сети |
| SD11 | 5А Диагностика провода стартера |
| SD12 | Не используется |
| SD13 | 40А Электродвигатель компрессора системы регулирования дорожного просвета |
| SD14 | Не используется |
В дополнение, в области рулевой рейки могут быть установлены дополнительные реле для специфических функций в Porsche Cayenne.
Блок в моторном отсеке
Предохранители и реле под капотом Porsche Cayenne 955/957

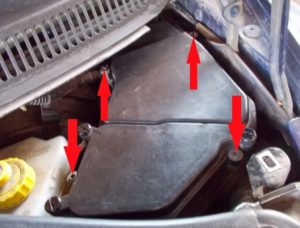

В моторном отсеке слева от двигателя установлен основной блок с предохранителями и реле, отвечающий за системы силового агрегата и охлаждения.

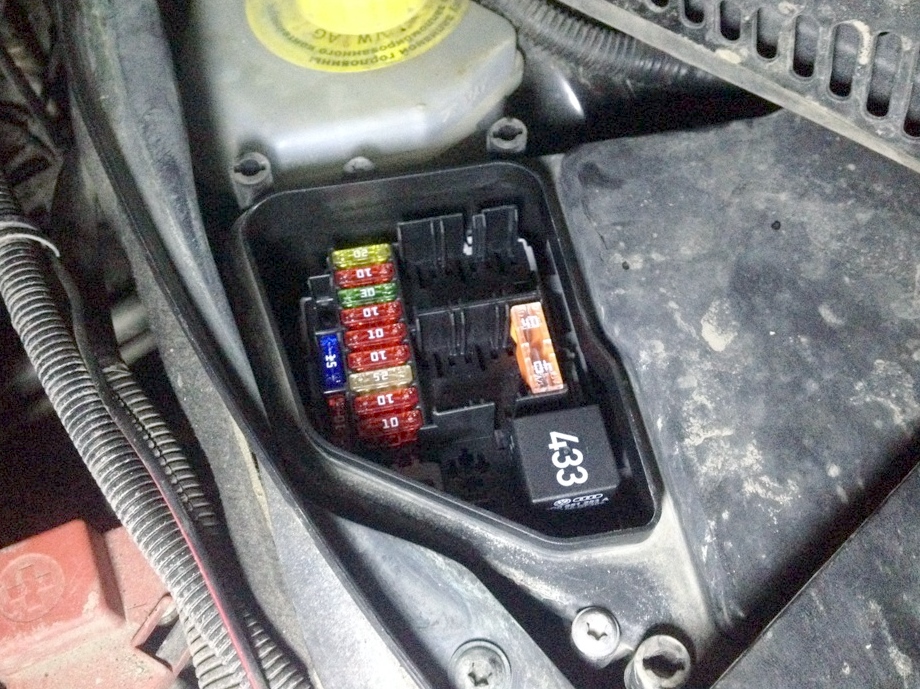

Пример расположения блока

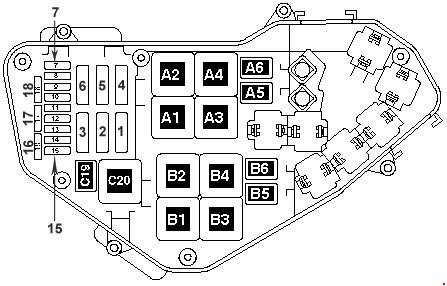

Диаграмма
Функции предохранителей в моторном блоке
| 1 | 60А блок управления вентилятора радиатора, вентилятор радиатора |
| 2 | 30А блок управления вентилятора радиатора, вентилятор радиатора |
| 3 | 40А насоса вторичного воздуха |
| 4 | 40А насоса вторичного воздуха |
| 5 | 30А катушка зажигания, предохранители в блоке реле и предохранителей |
| 6 | 30А катушка зажигания |
| 7 | 10А форсунки цилиндра, реле насоса системы охлаждения топлива 20А катушка зажигания |
| 8 | 15A Cayenne: Катушки зажигания Cayenne S/Cayenne GTS/Cayenne S Transsyberia: Клапан сброса давления бензобака, компрессор кондиционера, блок управления кондиционером, вентиляция картера, клапан переключения впускного коллектора |
| 9 | 30А блок управления Motronic, блок управления двигателя, блок управления системы впрыска дизельного двигателя |
| 10 | 10А 2002-2007: Электроника двигателя: блок управления вентилятора радиатора, насос работающий после выключения двигателя, клапан абсорбера, датчик высокого давления, диагностический насос топливной системы 2007-2010: Cayenne: Реле дополнительного насоса системы охлаждения, диагностический насос топливной системы, клапан абсорбера, вентилятор, датчик высокого давления 2007-2010: Cayenne S/Cayenne GTS/Cayenne S Transsyberia: Блок управления вентилятора радиатора, датчик высокого давления, диагностический насос топливной системы, клапан абсорбера, датчик уровня и температуры масла |
| 11 | 15А Электроника двигателя, насос вторичного воздуха (Cayenne), компрессор кондиционера (Cayenne), датчик уровня и температуры масла (Cayenne) 2007-2010: Cayenne: Датчик уровня и температуры масла, компрессор кондиционера, блок управления кондиционером, вентиляция картера 2007-2010: Cayenne S/Cayenne GTS/Cayenne S Transsyberia: Блок управления двигателем, топливный клапан |
| 12 | 5А реле насоса вторичного воздуха, реле электрического топливного насоса 10А электромагнитный клапан 1 абсорбера, регулятор, блок управления свечей накаливания 20А термостат системы охл. двигателя с электронным управлением, датчик высокого давления, реле прокачки ОЖ после выкл. двигателя, блок управления климатической установки, клапан регулятора фаз газораспределения впускных клапанов, электродвигатель изменения геометрии впускного коллектора |
| 13 | 15А Правый топливный насос |
| 14 | 15А Левый топливный насос 10А клапан дозирования топлива |
| 15 | 15А реле топливного насоса, блок управления Motronic, блок управления двигателя |
| 16 | 10А реле параллельного включения АКБ, 30А насос тормозной системы |
| 17 | 15А лямбда-зонд 30А лямбда-зонд |
| 18 | 7,5/15А лямбда-зонд после катализатора |
Расшифровка реле в моторном блоке
| A1 | Блок управления свечей накаливания (475) |
| A2 | Реле электропитания клеммы 30 (109) / (219) |
| A4 | Реле топливного насоса (53) |
| A6 | Реле насоса системы охлаждения топлива (404) |
| A5 | Реле дополнительного насоса системы охлаждения (404) |
| A3 | Блок управления системы автоматического накаливания свечей (475) |
| B6 | Реле дополнительного топливного насоса (449) |
| B7 | Не используется |
| B4 | Реле малой мощности обогрева (100) Реле 1 электропитания (100) |
| B3 | Реле высокой мощности обогрева (100) |
| B1 | Реле электропитания клеммы 30 (219) |
| B2 | Реле топливного насоса (53) |
| C20 | Реле электропитания клеммы 50 (433) |
| C19 | Реле подкачивающего топливного насоса (404) |
Если у вас остались вопросы по предохранителям и реле Porsche Cayenne 955/957, оставляйте их в комментариях ниже.
