Peugeot Partner — это универсальный компактный фургон, созданный на платформе легкового автомобиля Peugeot, производство которого стартовало в 1996 году. Первое поколение появилось на рынке в 1997–2007 годах, включая годы 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007, и за это время подверглось двум значительным обновлениям. Полностью модернизированное второе поколение выпускается с 2008 года по настоящее время в разнообразных версиях, таких как Tepee, модели с удлиненной или стандартной колесной базой, грузовые модификации и другие. Мы предоставляем детальную информацию о расположении и схемах блоков предохранителей и реле для Peugeot Partner Tepee всех поколений, включая описание функции каждого элемента, предохранитель прикуривателя Peugeot Partner, электрические схемы, а также советы по замене и руководство по эксплуатации для самостоятельного ремонта.
В Peugeot Partner предусмотрено два ключевых места для блоков предохранителей и реле, где сосредоточены основные электрические цепи:
- слева от рулевой колонки под приборной панелью (за защитной крышкой);
- в двигательном отсеке рядом с аккумулятором (под пластиковой крышкой для защиты от влаги).
Первое поколение Peugeot Partner
Электрический блок в моторном отсеке
Расположение блока предохранителей

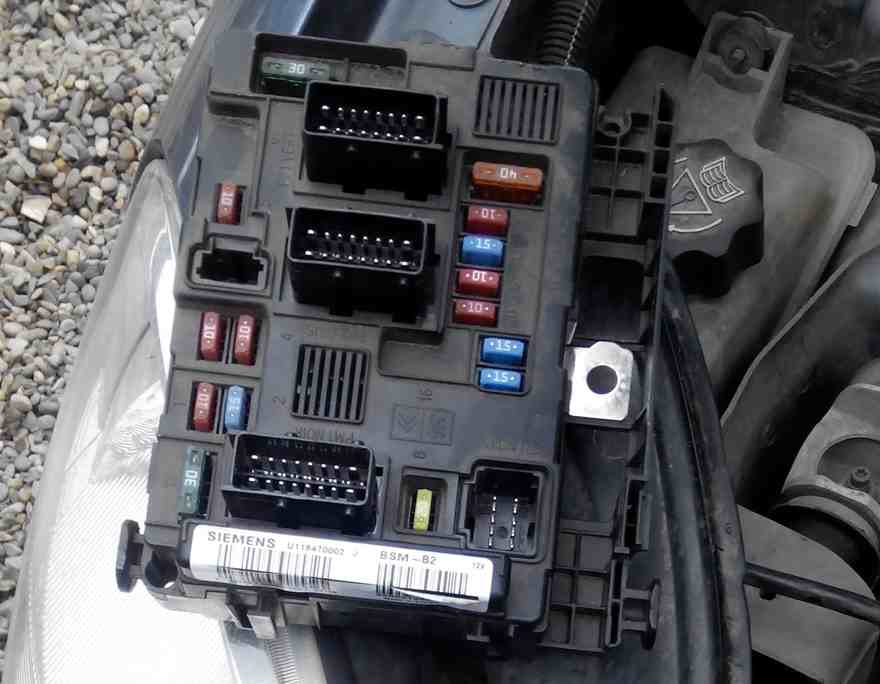

Фото реального блока

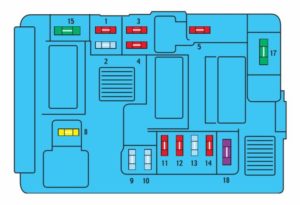

Расшифровка общей схемы
Детальная таблица с назначением предохранителей
| № | Цепь защиты | |
| 1 | 10 A | Фонарь заднего хода, блок предпускового подогрева, контакт выключения сцепления |
| 2 | 15 A | Бензонасос |
| 3 | 10 A | Электронный блок управления (ЭБУ) системы ABS |
| 4 | 10 A | ЭБУ двигателя |
| 5 | 10 A | Резервный |
| 6 | 15 A | Передние противотуманные фары |
| 7 | 20 A | Фараомыватель |
| 8 | 20 A | ЭБУ двигателя, реле электровентилятора |
| 9 | 15 A | Левая лампа ближнего света |
| 10 | 15 A | Правая лампа ближнего света |
| 11 | 10 A | Левая лампа дальнего света |
| 12 | 10 A | Правая лампа дальнего света |
| 13 | 15 A | Звуковой сигнал |
| 14 | 10 A | Стеклоомыватель ветрового стекла |
| 15 | 30 A | Датчики двигателя |
| 16 | 30 A | Воздушный насос |
| 17 | 30 A | Стеклоочиститель ветрового стекла |
| 18 | 40 A | Электро вентилятор системы климат-контроля |
Салонный блок предохранителей

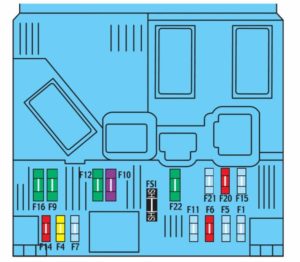

Схема подключения
Таблица расшифровки элементов
| № | Цепь защиты |
| F1 | 15А Стекло очиститель заднего стекла (с распашными дверями), розетка 12 В (Modutop) |
| F4 | 20А Автомагнитола комбинация приборов, дисплей, СОМ2000 |
| F5 | 15А Сирена охранной сигнализации |
| F6 | 10А Диагностический разъем Citroen Berlingo |
| F7 | 15А Охранная сигнализация |
| F9 | 30А Система подогрева сидений, электровентилятор Modutop |
| F10 | 40А Электро обогревательный элемент заднего стекла, наружные зеркала заднего вида с электрообогревом |
| F11 | 15А Стекло очиститель заднего стекла |
| F12 | 30А Люк с электроприводом, электро — стеклоподъемники Citroen Berlingo |
| F14 | 10А Сеть VAN COM2000 |
| F15 | 15А Сеть VAN комбинации приборов, автомагнитола, дисплей |
| F16 | 30А Замки дверей с электроприводом |
| F20 | 10А Задний правый стоп-сигнал |
| F21 | 15А Задний левый стоп-сигнал |
| F22 | 20А Предохранитель прикуривателя Citroen Berlingo, розетка на 12 В, наружные зеркала заднего вида с электроприводом, плафоны освещения салона, лампа направленного света для чтения карт и документов |
Предохранители № 1 и 22 отвечают за работу прикуривателя в Peugeot Partner первого поколения.
Второе поколение Peugeot Partner
Блоки предохранителей в моторном отсеке
Основной блок с реле и предохранителями

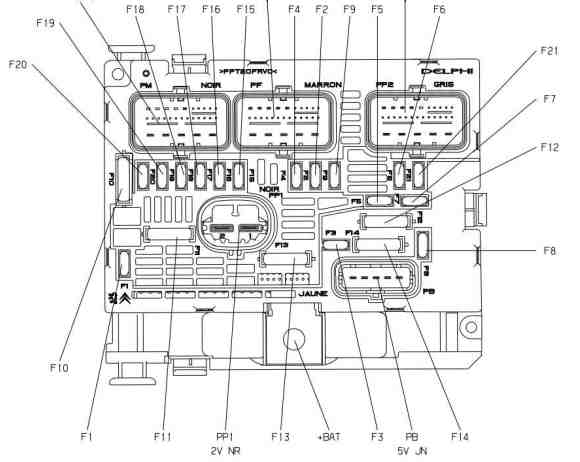

Полная схема блока
Расшифровка элементов
Предохранители в блоке
- F1 20A Компьютер управления двигателем — питание электрического блока управления двухскоростной группой электровентилятора
- F2 15A звуковая сигнализация
- F3 10A передний и задний стеклоомыватели
- F4 20A Омыватели фар
- F5 15A + аккумулятор Система подогрева топлива DV6 — топливный насос TU5JP4
- F6 10A + после контакта компьютер и сдвоенное реле систем ABS/ESP — датчик угла поворота рулевого колеса — гирометр измеритель ускорения системы контроля стабильности — механизм электронасоса усилителя рулевого колеса
- F7 10A контактный датчик торможения — концевой выключатель педали сцепления
- F8 25A обмотка стартера
- F9 10A после контакта модуль блокировки защиты 3 реле — электродвигатель корректора направления фар
- F10 30A управление катушкой зажигания TU5JP4 — управление инжектором TU5JP4 — питание электромагнитного клапана насоса системы впрыска DV6
- F11 40A включение реле нагнетательного вентилятора
- F12 30A управление малой и большой скоростью переднего стеклоочистителя
- F13 40A после контакта питание СМ (интеллектуальный сервисный модуль)
- F14 30A управление насосом рекуперации температуры отработавших газов
- F15 10A правая фара дальнего света
- F16 10A левая фара дальнего света
- F17 15A левая фара ближнего света
- F18 15A правая фара ближнего света
- F19 15A Электроклапан очистки резервуара TU5JP4 — кислородные датчики на входе и выходе TU5JP4 — электроклапан системы обогрева воздуха турбонаддува 1-2 DV6
- F20 10A датчик наличия жидкости в топливе DV6 — электроклапан регулировки давления в турбокомпрессоре DV6 — электромагнитный клапан регулирования температуры на выпуске
F21 5A воздушный расходомер DV6 — питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1)
Реле в блоке
- R1 главное реле компьютера управления двигателем
- R2 реле силовой цепи компьютера управления двигателем
- R3 реле системы подачи воздуха
- R4 реле очистителя ветрового стекла
- R5 реле малой скорости переднего стеклоочистителя — реле большой скорости переднего стеклоочистителя
- R6 реле распределителя + после контакта
- R7 реле вентилятора системы кондиционирования
- R8 реле стартера
- R9 реле переднего стеклоомывателя
- R10 реле заднего стеклоомывателя
- R11 реле омывателя фар
- R12 реле звукового сигнала
Дополнительный блок на крышке аккумулятора
Подробности о расположении этого блока и инструкцию по замене аккумулятора на Peugeot Partner вы найдете в специальном видео-руководстве.

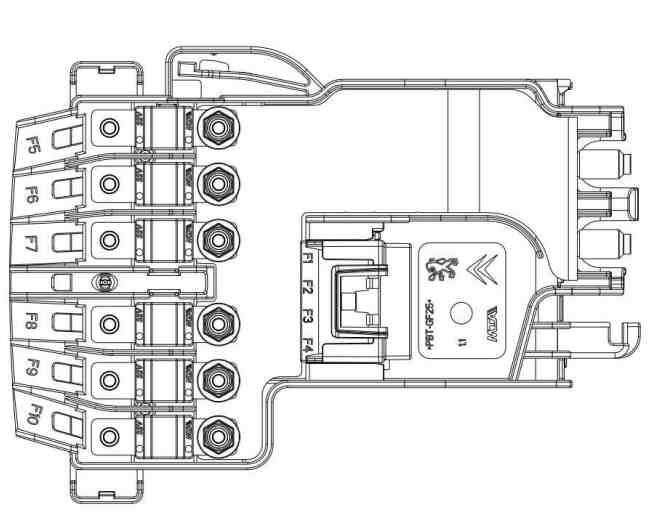

Схема блока
Расшифровка схемы
- Модуль состояния зарядки — 5А
- Диагностический разъем — 15А
- Сопротивление выключатели педали тормоза — 15А
- —
- Питание группы электронасоса усилителя рулевого управления — 80А
- Модуль управления предварительным пост-обогревом — 70А
- Модуль блокировки защиты 3 реле — 100А
- —
- —
- Простое реле защиты двигателя — 30А
Салонные блоки предохранителей

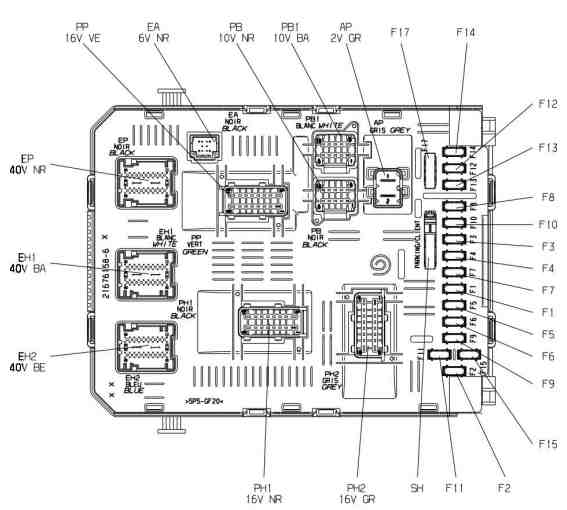

Главные блоки под приборной панелью слева
Общая электрическая схема
Назначение предохранителей
- 15А — Очиститель заднего стекла
- —
- 5А — Подушка безопасности
- 10А — Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар
- 30А — Стеклоподъемники
- 30А — Замки
- 5А — Задний плафон, передний плафон индивидуального освещения, люк в крыше
- 20А — Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена
- 30А — Розетки 12 В передняя и задняя
- 15А — Верхняя часть рулевой колонки
- 15А — Цепь малого тока замка зажигания
- 15А — Датчик дождя и освещенности, подушка безопасности
- 5А — Панель приборов
- 15А — Парктроник, панель управления кондиционером, система громкой связи
- 30А — Питание системы блокировки замков
- —
- 40А — Подогрев заднего стекла и зеркал
Для прикуривателя в Peugeot Partner второго поколения предназначен предохранитель № 9.
Описание реле
- R1 — Реле переднего импульсно стеклоподъемника
- R2 — Реле очистителя заднего стекла
- R3 — Реле аксессуаров + АСС
- R4 — Реле блокировки дверей
- R5 — Реле супер блокировки задних дверей
- R6 — Реле супер блокировки передних дверей
- R7 — Реле пробуждения компьютера
- R8 — Реле заднего стекла с обогревом

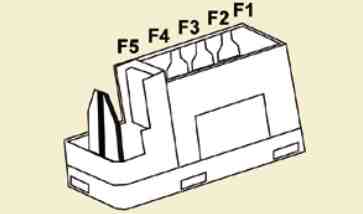

Схема второго блока
Расшифровка компонентов
- —
- 20А — Подогрев сидений
- —
- 15А — Реле складных зеркал заднего вида
- 15А — Реле розетки для подключения холодильной камеры
Вспомогательный блок для опций
Если автомобиль оснащен прицепным устройством, дополнительными платформами или кузовными модификациями, то за правой перегородкой устанавливается дополнительный блок предохранителей для сцепного устройства, прицепа и других элементов.

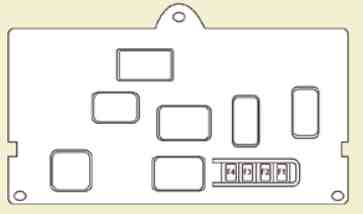

Схема блока
В нем размещены:
- 15А — реле замка зажигания, опционный генератор
- 15А — Питание прицепа 12В
- 15А — Цепь постоянного питания трансформаторов
- 40А — Аварийные огни
Инструкция по эксплуатации Peugeot Partner
Не нашли нужную информацию? Скачайте полное руководство по эксплуатации Peugeot Partner для детального изучения всех систем, включая электрику и предохранители: «скачать».
