Минивэн Peugeot 806 выпускался в период с 1994 по 2002 год, включая модели 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 годов. В этой статье мы подробно рассмотрим блоки предохранителей и реле Peugeot 806: их расположение, схемы предохранителей Peugeot 806 с полной расшифровкой, а также назначение реле для удобства ремонта и диагностики.
Конфигурация блоков предохранителей и реле Peugeot 806 может варьироваться в зависимости от комплектации, страны происхождения и года выпуска автомобиля.
Блок предохранителей и реле в моторном отсеке
Расположен вблизи аккумулятора.
Диаграмма предохранителей
Расшифровка элементов
- 20 А Прицепная нагрузка
- 20 A Насос подачи топлива
- 10 A Левая ближняя фара
- 10 A Правая ближняя фара
- 10 A Разъем для диагностики
- 10 A Иммобилайзер мотора
- 10 A Левая дальняя фара
- 10 A Правая дальняя фара
- 25 A Вентиляторы охлаждения двигателя мощностью 1-120 Вт
- 30 А Омыватель фар, противотуманные огни
- 20 А Дополнительный обогреватель
- 5 А Таймер омывателя фар
- 15 A Датчик кислорода в катализаторе, подогрев лямбда-зонда
- —
- 40 А Система кондиционирования, вентилятор отопителя
- 30 — 50 А Вентиляторы охлаждения двигателя мощностью 1-180 Вт
MF1 20A — Реле топливной системы, MF2 30A — Реле впрыска топлива, MF3 30A — Реле вентилятора салона, MF4 40А — Блок управления ABS.
Предохранители без номеров предназначены для запасных.
Схема реле
Функции реле
- R 1030 — Сигнал работающего двигателя
- R 1502 / 1503 / 1504 — Реле охлаждающих вентиляторов
- R 5400 — Реле омывателя фар
- R 8016 — Реле системы впрыска
- R 2665 — Реле противотуманных фар
Салонный блок предохранителей Peugeot 806

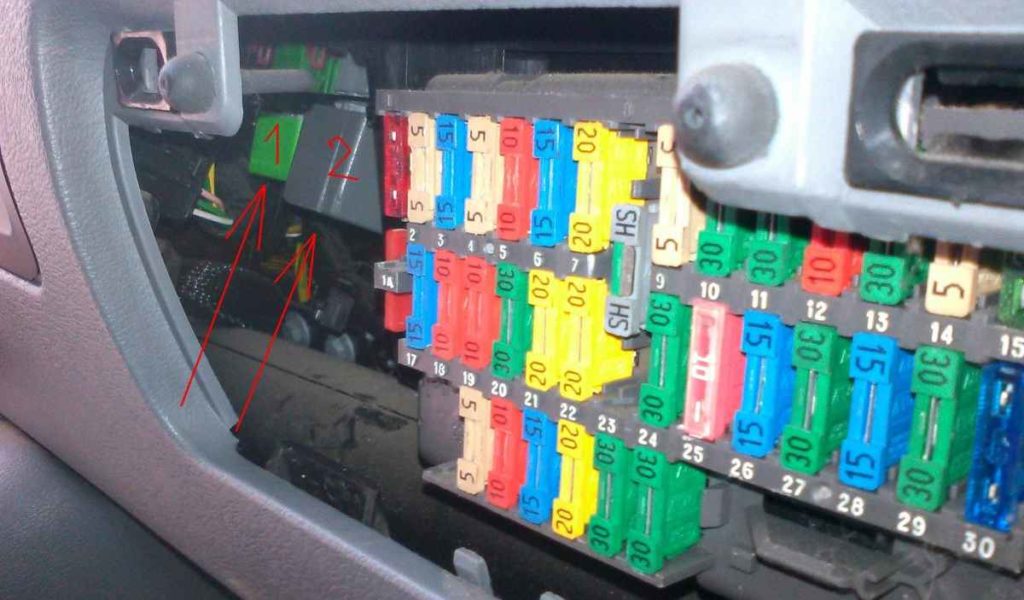

Установлен за панелью приборов под защитной крышкой. Рядом сбоку или снизу могут размещаться реле (см. рисунки 1 и 2).
Изображение блока
Расшифровка предохранителей
- F1 10 A Аудиосистема (питание)
- F2 5 A Плюс после зажигания, Датчик скорости, Электронный блок безопасности салона, Индикаторы на панели
- F3 15 A Стоп-сигналы, Круиз-контроль
- F4 10 A Правый задний габарит, Левый передний габарит, Корректор фар
- F5 15 A Кондиционер, Передние подъемники стекол, Вентилятор климат-контроля, Датчик давления
- F6 15 A Обогрев заднего стекла и сидений
- F7 20 A Гудок
- F8 ШУНТ —
- F9 5 A Омыватель фар, Правый передний габарит, Освещение номерного знака, Левый задний габарит
- F10 30 A Регулировка пассажирского сиденья
- F11 30 A Задние подъемники стекол
- F12 10 A ЭБУ ABS, Задние ходовые огни, Диагностический порт, АКПП
- F13 30 A Регулировка водительского сиденья
- F14 5 A Электронный блок безопасности (память)
- F15 30 A Электронный блок безопасности, Центральный замок, Подсветка салона
- F16 20 A Прикуриватель, Постоянное питание от АКБ
- F16A 20 A Прикуриватель, Питание для дополнительных устройств
- F17 15 A Регулятор температуры ОЖ, Охлаждающие вентиляторы
- F18 10 A Противотуманный фонарь
- F19 10 A Подсветка панели, Аудиосистема, Габаритные огни
- F20 30 A Кондиционер, Вентилятор климат-системы
- F21 20 A Обогрев сидений
- F22 20 A Питание дополнительных потребителей, Не используется
- F23 ШУНТ F14 — F15 — F25 — F27
- F24 30 A Стеклоомыватель, Передний дворник
- F25 10 A Кондиционер, Подсветка, Память радио, Часы
- F26 15 A Аварийная сигнализация
- F27 30 A Обогрев заднего стекла
- F28 15 A Электростеклоподъемники, Индикатор разряда АКБ
- F29 30 A Электростеклоподъемники
- F30 15 A Освещение салона, Поворотники, Часы, Электрозеркала
За работу прикуривателя отвечает предохранитель F16 на 20 А.
Если возникли вопросы по предохранителям или реле Peugeot 806, оставьте комментарий ниже.
