Предохранители и реле Peugeot 4007 выпускались для российского рынка в период с 2007 по 2012 год. В этой статье мы подробно разберем расположение блоков предохранителей Peugeot 4007, схемы реле и предохранителей, а также укажем ключевые элементы, включая предохранитель прикуривателя Peugeot 4007. Для дополнительной информации рекомендуем ознакомиться с руководством по эксплуатации Peugeot 4007.

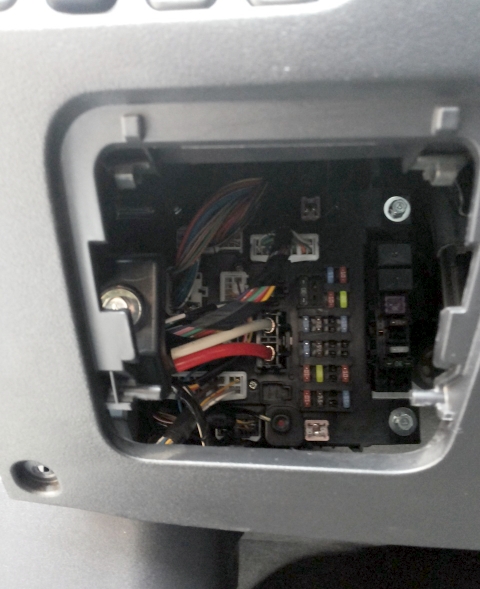

Расположение блока предохранителей в салоне Peugeot 4007
Блок предохранителей и реле в салоне автомобиля Peugeot 4007 размещен под приборной панелью со стороны водителя, скрыт за специальной защитной панелью.
Проверяйте назначение предохранителей по схемам, нанесенным на внутренней стороне крышки блока предохранителей Peugeot 4007.
Фото — иллюстрация схемы на крышке блока предохранителей
Расшифровка схемы блока в салоне
Назначение предохранителей в салоне Peugeot 4007
| 1 | 30А Система отопления / обогреватель заднего стекла |
| 2 | 15А Сигналы торможения (стоп-сигналы) |
| 3 | 10А Задний противотуманный свет |
| 4 | 30А Очиститель лобового стекла |
| 5 | Резервный предохранитель |
| 6 | 10А Дополнительное оборудование |
| 7 | 20А Центральный замок дверей |
| 8 | 15А Мультимедийная аудиосистема |
| 9 | 7,5А Дополнительные цепи питания |
| 10 | 15А Внутреннее освещение салона |
| 11 | 15А Аварийные огни |
| 12 | 15А Очиститель заднего стекла |
| 13 | 7,5А Панель приборов и индикаторы |
| 14 | Резервный предохранитель |
| 15 | 15А Прикуриватель и передняя розетка (розетка прикуривателя Peugeot 4007) |
| 16 | 10А Система зажигания |
| 17 | 20А Электропривод панорамного люка |
| 18 | Резервный предохранитель |
| 19 | 10А Электрорегулировка зеркал |
| 20 | 10А Полный привод (AWD система) |
| 21 | 7,5А Задние габаритные огни |
| 22 | Резервный предохранитель |
| 23 | 15А Задняя розетка электропитания (дополнительная розетка Peugeot 4007) |
| 24 | 30А Электростеклоподъемники |
| 25 | 30А Обогрев заднего стекла |
| 26 | 7,5А Обогрев боковых зеркал |
| 27 | 15А Основное электропитание |
| 28 | 20/25А Регулировка сидений |
| 29 | 30А Подогрев передних сидений |
Предохранитель прикуривателя в Peugeot 4007 — это номер 15 (15А), а для дополнительной розетки — номер 23 (15А). Замена предохранителя прикуривателя Peugeot 4007 проста и описана ниже.
Расположение и назначение реле в салоне
- Реле блокировки дверей
- Реле нагревателя воздуха
- Реле подогрева сидений
- Реле обогрева заднего стекла
Блоки предохранителей под капотом Peugeot 4007
Основной блок подкапотного пространства
Главный блок предохранителей Peugeot 4007 расположен в левой секции моторного отсека, ближе к аккумулятору.
Схема главного блока предохранителей под капотом
Описание предохранителей в главном блоке под капотом
| 1 | 30А Блок управления вводом-выводом |
| 2 | 40А Вентилятор охлаждения двигателя |
| 3 | 30А Вентилятор конденсора |
| 4 | 30А Антиблокировочная система тормозов (ABS) |
| 5 | 40А ABS-модуль |
| 6 | Резервный предохранитель |
| 7 | 30А Запуск стартера |
| 8 | 15А Передние противотуманки |
| 9 | 7,5А ЭБУ двигателя |
| 10 | 20А Автоматическая трансмиссия (АКПП) |
| 11 | 10А Гудок |
| 12 | 7,5А Система генератора |
| 13 | 20А Омыватель фар |
| 14 | 10А Кондиционер |
| 15 | 15А Дроссель |
| 16 | 20А Сирена сигнализации |
| 17 | 15А Подогрев щеток |
| 18 | Резервный предохранитель |
| 19 | 30А Электропривод багажника |
| 20 | 10А Дневные ходовые огни (DRL) |
| 21 | 10А Левая фара дальнего света |
| 22 | 10А Правая фара дальнего света |
| 23 | 30А Усилитель звука |
| 24 | 30А Дизельный двигатель электроника |
| 25 | 20А Левая фара ближнего света (HID) |
| 26 | 20А Правая фара ближнего света (HID) |
| 27 | 10А Левая фара ближнего света (галоген) |
| 28 | 10А Правая фара ближнего света (галоген) |
| 29 | 10А Электроника двигателя |
| 30 | 10А Зажигание катушки |
| 31 | 20А Электрооборудование двигателя |
| 32 | 15А Бензонасос |
Расшифровка реле в главном блоке под капотом Peugeot 4007
| R1 | Реле свечей накаливания (дизель) |
| R2 | Реле вентилятора радиатора |
| R3 | Реле нагревателя |
| R4 | Реле ЭБУ двигателя |
| R5 | Реле стабилизации курса |
| R6 | Реле вентилятора кондиционера |
| R7 | Реле управления двигателем |
| R8 | Реле ближнего света |
| R9 | Реле ЭБУ |
| R10 | Реле подогрева щеток |
| R11 | Реле DRL |
| R12 | Реле управления двигателем |
| R13 | Реле сирены |
| R14 | Реле АКПП |
| R15 | Реле омывателя фар |
| R16 | Реле дальнего света |
| R17 | Реле противотуманок |
| R18 | Реле гудка |
| R19 | Реле кондиционера |
Дополнительный блок реле под капотом
Этот блок реле Peugeot 4007 установлен в непосредственной близости от основного блока предохранителей.
Схема блока реле под капотом
Назначение реле в дополнительном блоке
- R1 Реле низкоскоростного вентилятора охлаждения
- R2 Реле вентилятора кондиционера
- R3 Реле высокоскоростного вентилятора охлаждения
Блок высокомощных предохранителей на аккумуляторе
На положительной клемме АКБ Peugeot 4007 установлен блок с мощными предохранителями в форме предохранительных вставок для высоких токов.
Руководство по эксплуатации Peugeot 4007
В официальном руководстве по эксплуатации Peugeot 4007 вы найдете детальные инструкции по ремонту, замене предохранителей и обслуживанию автомобиля: «скачать»
