Модель Peugeot 308 первого поколения выпускалась с 2007 по 2012 год, включая годы 2007, 2008, 2009, 2010, 2011 и 2012. После обновления второе поколение появилось в 2013 году и продолжает производиться по настоящее время, охватывая периоды 2013–2023 годов. Самые популярные варианты кузова для Peugeot 308: хэтчбек, седан, универсал SW и купе CC. В этой статье мы подробно разберем расположение блоков предохранителей и реле в Peugeot 308, предоставим схемы блоков предохранителей Peugeot 308, а также укажем предохранитель прикуривателя Peugeot 308 для удобства автовладельцев.
Расположение блоков предохранителей и реле

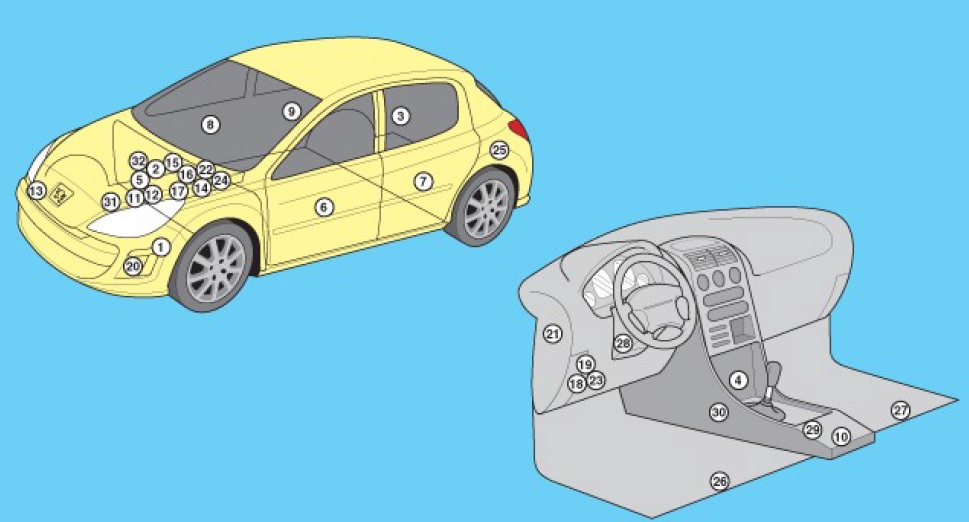

Схема расположения
Описание компонентов
- Электронный блок управления ABS
- Аккумуляторная батарея
- Реле привода вещевого ящика с блокировкой системой центрального замка
- Блок управления складыванием крыши – за правой задней отделочной панелью
- Диагностический разъем (DLC)
- Реле системы освещения в дневное время
- Блок управления электрооборудованием двери водителя
- Блок управления электрооборудованием левой задней двери
- Блок управления электрооборудованием двери пассажира
- Блок управления электрооборудованием правой задней двери
- Блок управления ESP (система поддержания курсовой устойчивости)
- Реле системы управления двигателем
- Электронный блок управления двигателем (ECM)
- Блок управления электродвигателем вентилятора системы охлаждения
- Блок предохранителей/реле, моторный отсек 1
- Блок предохранителей/реле, моторный отсек 2
- Блок предохранителей/реле, моторный отсек 3
- Блок предохранителей/реле, моторный отсек 4
- Блок предохранителей/реле, приборная панель 1
- Блок предохранителей/реле, приборная панель 2
- Звуковой сигнал
- Блок управления системой слежения за разметкой
- Многофункциональный блок управления 1- в блоке предохранителей/реле под приборной панелью 1
- Многофункциональный блок управления 2- встроен в блок предохранителей/реле в моторном отсеке 1
- Многофункциональный блок управления 3- в блоке предохранителей/реле под приборной панелью 1
- Блок управления системой парковки — за левой задней отделочной панелью
- Блок управления подогревом сиденья водителя
- Блок управления подогревом сиденья пассажира
- Блок управления электрооборудованием рулевой колонки
- Электронный блок управления SRS
- Электронный блок управления трансмиссией (TCM) — Трансмиссия ASM
Блоки предохранителей в моторном отсеке
В моторном отсеке Peugeot 308 размещены два основных блока предохранителей и реле. Один из них установлен непосредственно на аккумуляторной батарее, второй — рядом с ней. Подробную информацию о доступе и схемах смотрите в сопровождающем видео для Peugeot 308.
Основной блок предохранителей в моторном отсеке
Общая схема блока
Расшифровка (Вариант 1)
| F10 — 30А | Элементы системы электронного управления бензиновым двигателем: катушки зажигания, электромагнитные клапаны, датчики кислорода, форсунки, подогрев, топливный насос, термостат; для дизельного: клапаны, подогрев |
| F20 — 10А | Термостат, клапаны топливоподачи, клапан турбонаддува (дизель), датчик уровня охлаждайки (дизель) |
| F19 — 15А | Подогреватель масляных паров (1.4 л 16V, 1.6 л VTi), клапан адсорбера, датчики кислорода (бензин), клапаны охлаждения (дизель) |
| F18 — 15А | Правая фара ближний свет |
| F17 — 15А | Левая фара ближний свет |
| F16 — 10А | Левая фара дальний свет |
| F15 — 10А | Правая фара дальний свет |
| F4 — 20А | Омыватель фар Peugeot 308 |
| F2 — 15А | Гудок |
| F10 — 10А | Диагностика, адаптивные фары, датчик воздуха (дизель), насос присадки (дизель) |
| F21 — 10А | Датчик скорости, ЭБУ ABS/ESP |
| F7 — 5А | Реле вентилятора охлаждения, Valvetronic (1.4 л, 1.6 л VTi), турбоохлаждение (1.6 л THP), датчик воздуха (1.6 л HDI) |
| F12 — 10А | ЭБУ рулевого управления, АКПП, датчик уровня ОЖ |
| F8 — 30А | Очиститель лобового стекла (малая/большая скорость) |
| F14 — 25А | Стартер |
| F3 — 30А | Клапан турбонаддува |
| F13 — 10А | Омыватель переднего и заднего стекла Peugeot 308 |
| F11 — 40А | Питание коммутационного блока (от зажигания) |
| F1 — 40А | Вентилятор кондиционера |
| F5 — 20А | ЭБУ двигателя, клапаны насос-форсунок, EGR (2.0 л HDI), форсунки (2.0 л HDI) |
| F6 — 15А | Клапаны адсорбера, редукционный клапан турбо (1.6 л THP), подогрев масла (1.6 л THP), подогрев топлива (1.6 л HDI) |
Расшифровка (Вариант 2)
- F1 Питание ЭБУ двигателя, клапаны насос-форсунок, EGR (2.0 л HDI), форсунки (2.0 л HDI) — 20 А
- F2 Гудок — 15 А
- F3 Омыватель лобового — 10 А
- F4 Омыватель фар — 20 А
- F5 Клапаны адсорбера, редукционный клапан турбо, подогрев масла, подогрев топлива (1.6 л HDI) — 15 А
- F6 Датчик скорости, ЭБУ ABS/ESP — 10 А
- F7 ЭБУ рулевого, АКПП, датчик ОЖ — 10 А
- F8 Стартер — 25 А
- F9 Диагностика, адаптивные фары, датчик воздуха (дизель), насос присадки (дизель), зеркала — 10 А
- F10 Компоненты ЭБУ двигателя (бензин: катушки, клапаны, датчики O2, форсунки, подогрев, насос, термостат; дизель: клапаны, подогрев) — 30 А
- F11 Вентилятор кондиционера — 40 А
- F12 Очиститель лобового (малая/большая) — 30 А
- F13 Коммутационный блок (от зажигания) — 40 А
- F14 Клапан турбонаддува — 30 А (в 308 CC не используется)
- F15 Правая фара дальний — 10 А
- F16 Левая фара дальний — 10 А
- F17 Левая фара ближний — 15 А
- F18 Правая фара ближний — 15 А
- F19 Подогрев масла (1.6 л VTi), клапан адсорбера (1.6 л VTi), датчики O2 (бензин), клапаны охлаждения (дизель) — 15 А
- F20 Термостат, клапаны топливоподачи, клапан турбо (дизель), датчик ОЖ (дизель) — 10 А
- F21 Реле вентилятора, Valvetronic (1.6 л), турбоохлаждение (1.6 л THP), датчик воздуха (1.6 л HDI) — 5 А
Блок предохранителей на крышке аккумулятора
Описание. Вариант 1.
Схема блока
Назначение предохранителей
| F1 — 15А | Коробка передач (секвентальная/автоматическая) |
| F2 — 15А | Диагностический разъем, дневные огни |
| F3 — 5А | Двухфункциональный контактор тормозов |
| F4 | Резерв |
| F10 — 80А | Насос гидроусилителя руля |
| F9 — 70А | ЭБУ подогрева (дизель) |
| F8 — 100А | Блок коммутатора и защиты |
| F7 | Резерв |
| F6 — 30А | Насос секвентальной КПП |
| F5 | Valvetronic двигатель (1.6 л THP) |
Макси-предохранители
Описание. Вариант 2.
Схема
Расшифровка
F1 — Не используется.
F2 — 5 A Двухфункциональный контактор тормозов.
F3 — 5 A Процессор заряда АКБ.
F4 — 25 A Клапаны ABS/ESP.
F5 — Не используется.
F6 — 15 A Коробка передач (механика/автомат)

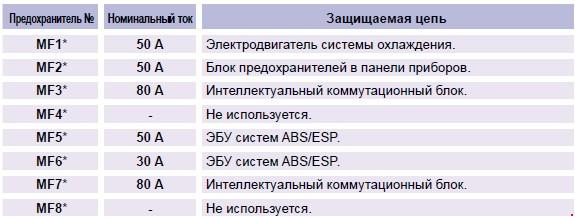

Макси-предохранители
| MF1* | Не используется |
| MF2* | 30А Коммутационный блок прицепа |
| MF3* | 50А Блок предохранителей в салоне |
| MF4* | 80А Интеллектуальный коммутационный блок |
| MF5* | 80А Интеллектуальный коммутационный блок |
| MF6* | Не используется |
| MF7* | 30А Подогрев сидений |
| MF8* | 20А Омыватель фар |
Блок предохранителей в салоне Peugeot 308

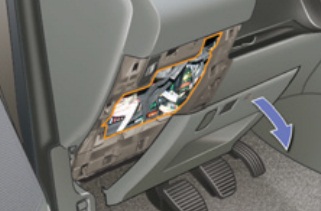

Блок предохранителей салона находится под приборной панелью слева от руля в Peugeot 308.
Вариант 1
Схема
Расшифровка
| F11 | 15 | Цепь зажигания (малый ток) |
| F6 | 30 | Задние стеклоподъемники |
| F15 | 30 | Центральный замок и суперблокировка |
| F5 | 30 | Передние стеклоподъемники, зеркала, шторка крыши |
| F10 | 15 | Переключатели руля, сирена, ЭБУ сигнализации |
| F8 | 20 | Аудиосистема, телефон, CD, дисплей, TPMS |
| F7 | 5 | Плафоны освещения, подсветка зеркал, ящика, лампа |
| F14 | 15 | Дисплей, усилитель, hands-free, датчик дождя, парктроник, блок прицепа, слежение за разметкой |
| F9 | 30 | Розетка 12В спереди, предохранитель прикуривателя Peugeot 308 |
| F12 | 15 | Приборы, индикаторы ремней/подушек, кондиционер, память сиденья, выключатели 2 ряда, модуль |
| F13 | 5 | ЭБУ двигателя, подушки, селектор АКПП |
| F3 | 5 | ЭБУ подушек и преднатяжителей |
| F4 | 10 | Контакторы сцепления/тормозов, зеркало, кондиционер, датчик руля, АКПП, блок защиты |
| F1 | 15 | Очиститель заднего стекла |
| F17 | 40 | Обогрев заднего стекла и зеркал |
| SH | — | Шунт PARC |
Предохранитель прикуривателя Peugeot 308 — номер 9 на 30А.
Дополнительные элементы:
G36 — 30 A Подогрев сидений.
G37 — 5 A Память настроек водителя, подсветка.
G38 — 30 A Память сиденья водителя.
G39 — 30 A Питание блока прицепа.
G40 — 30 A Усилитель Hi-Fi.
Вариант 2

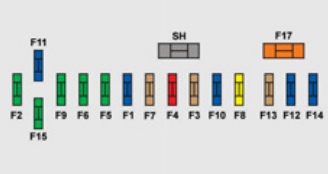

Общая схема
Расшифровка
- F1 15 A Очиститель заднего стекла.
- F2 30 А Масса замков и суперблокировки.
- F3 5 A ЭБУ подушек и преднатяжителей.
- F4 10 A Контакторы сцепления/тормозов, зеркало, кондиционер, датчик руля, АКПП, блок защиты.
- F5 30 A Передние стеклоподъемники, зеркала, шторка крыши.
- F6 30 A Задние стеклоподъемники, блок прицепа.
- F7 5 A Плафоны, подсветка зеркал, ящика, лампа.
- F8 20 A Магнитола, телефон, CD, дисплей, TPMS.
- F9 30 A Розетка 12В спереди, предохранитель прикуривателя Peugeot 308.
- F10 15 A Переключатели, сирена, ЭБУ сигнализации.
- F11 15 A Зажигание (слабый ток).
- F12 15 A Приборы, индикаторы ремней/подушек, кондиционер, память сиденья, выключатели 2 ряда, модуль.
- F13 5 A ЭБУ двигателя, подушки, селектор АКПП, блок прицепа.
- F14 15 A Дисплей, усилитель, hands-free, датчик дождя, парктроник.
- F15 30 A Замки и суперблокировка.
- F17 40 A Обогрев стекла и зеркал.
- SH — Шунт PARC.
Предохранитель прикуривателя в Peugeot 308 — номер 9 на 30А.

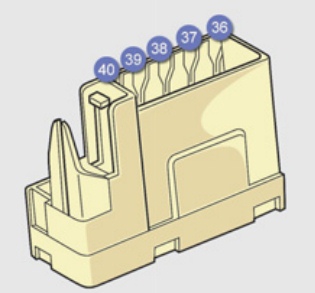

Дополнительный блок содержит:
G36 30 A Подогрев сидений.
G37 5 A Память водителя, подсветка.
G38 30 A Память сиденья.
G39 30 A Питание блока прицепа.
G40 30 A Усилитель Hi-Fi.
