Предохранители Peugeot 307: расположение, схемы и назначение. Автомобиль Peugeot 307 выпускался с 2001 по 2011 годы в кузовах седан, хэтчбек, универсал SW и купе CC. В этой статье мы подробно разберем, где расположены блоки предохранителей в Peugeot 307, предоставим их схемы и расшифровку на русском языке, включая предохранитель для прикуривателя и розетки 12В. Полезная информация для владельцев Пежо 307 по замене предохранителей, диагностике неисправностей и ремонту электрики.

Пежо 307

В Peugeot 307 блоки предохранителей могут различаться в зависимости от года выпуска и комплектации модели, что важно учитывать при поиске и замене элементов.

В Peugeot 307 установлено два основных блока предохранителей и реле. Первый размещен в моторном отсеке около аккумуляторной батареи. Второй — в салоне, под приборной панелью слева от водителя. Это стандартное расположение для удобного доступа к электрике Пежо 307.

Вариант 1: расположение и схемы предохранителей

Блок предохранителей в салоне Peugeot 307

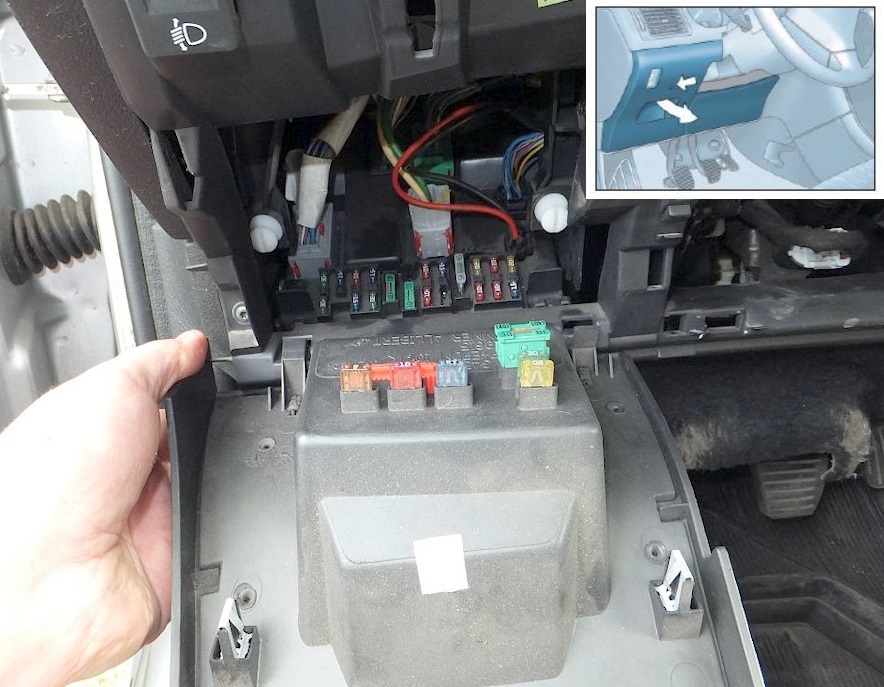

Чтобы добраться до блока, снимите защитную крышку на левой стороне приборной панели.

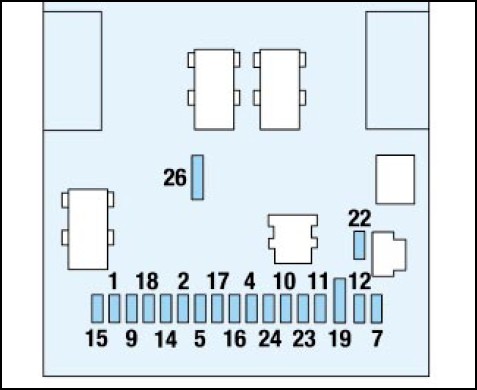

Расшифровка схемы блока Вариант 1

Расшифровка схемы блока Вариант 2

Назначение предохранителей в салоне

1	10А Задний противотуманный фонарь.
2	15А Задний стеклоочиститель.
4	15А Передние стеклоподъемники Вентиляционный люк.
5	15А Левый стоп-сигнал, в т.ч. и стоп-сигнал прицепа.
7	20А Задний плафон, передний плафон, фонарь местной подсветки, прикуриватель, освещение перчаточного ящика.
9	30А Клавиши стеклоподъемников, импульсные клавиши стеклоподъемников (для неимпульсных не годится), клавиша вентиляционного люка.
10	15А Диагностический разъем, задняя электрическая розетка 12 В.
11	15А Автомагнитола, многофункциональный дисплей «В», подрулевые переключатели, электронный блок управления автоматической коробкой.
12	10А Передний правый и задний правый габаритные фонари, фонарь освещения номерного знака автомобиля и прицепа, блок дистанционного управления замками, охранная сигнализация, ESP, фонари аварийной сигнализации, подсветка пепельницы и панели управления кондиционером, электроподогрев сидений, прикуриватель, контактор положения рычага селектора автоматической коробки, блок регулятора фар.
14	30А Блокировка/ полная блокировка замков, привод суперблокировки.
15	30А Задние стеклоподъемники.
16	5А Коммутаторный блок двигателя, охранная сигнализация, сажевый фильтр, подрулевые переключатели, подушки безопасности.
17	10А Задний правый стоп-сигнал, дополнительный стоп-сигнал.
18	10А Диагностический разъем, подрулевые переключатели, выключатель стоп-сигнала и датчик сцепления, датчик уровня охлаждающей жидкости, 2-й датчик тормозной системы.
19	30А Шунт PARC.
22	10А Передний левый и задний левый габаритные фонари, фонарь освещения номерного знака автомобиля и прицепа.
23	15А Сирена охранной сигнализации, датчик объема салона.
24	15А Приборная панель, автомагнитола, многофункциональный дисплей, кондиционер.
26	30А Электрообогреватель заднего стекла.

Предохранитель прикуривателя в Peugeot 307: передний — №7 (20А), задний — №9 (30А). Это ключевые элементы для диагностики проблем с розетками 12В в Пежо 307.

Блок предохранителей в моторном отсеке

Блок в подкапотном пространстве Пежо 307 разделен на верхнюю и нижнюю секции для высокомощных цепей и реле.

Схема верхней части блока под капотом

Расшифровка верхней части

10А Выключатель фонаря заднего хода автоматической коробки, реле блокировки автоматической коробки, выключатель фонаря заднего хода механической коробки, датчик скорости, блок электропитания свечей накаливания, датчик присутствия воды в дизельном топливе, расходомер воздуха DW.
15A Электроклапан абсорбера топливных паров, топливный насос.
10A Электронный блок усилителя рулевого управления, электронный блок АБС или ESP.
10A Компьютер впрыска, реле группы вентиляторов охлаждения двигателя, реле системы дополнительного подогрева, электронный блок АКП, электронный блок управления переключением передач в АКП, реле шифт-лок АКП.
15A Датчик сажевого фильтра.
15A Передние противотуманные фары.
20A Электродвигатель насоса омывателя фар.
20A Реле группы вентиляторов охлаждения двигателя, цепь электропитания компьютера впрыска.
15A Левая фара ближнего света.
15A Правая фара ближнего света.
10A Левая фара дальнего света.
10A Правая фара дальнего света.
15A Звуковой сигнал.
10A Электродвигатели насосов омывателей ветрового и заднего стекол.
30A Кислородные датчики, электро клапан системы рециркуляции отработавших газов, катушка зажигания, регулятор высокого давления системы топливо подачи дизельного двигателя, цепь электропитания инжекторов.
40A Электро клапан регулирования давления наддува силового агрегата с АКП.
30A Реле нормального и ускоренного режимов работы очистителя ветрового стекла.
40A Электродвигатель системы кондиционирования воздуха.

Назначение предохранителей нижней части блока

1	30/50А Группа вентиляторов охлаждения двигателя.
2	30А Электродвигатель насоса систем ESP/ABS.
3	30А Электроклапаны систем ESP/ABS.
4	60/70А Цепь питания интеллектуального блока управления коммутацией бортовых систем.
5	70А Цепь питания интеллектуального блока управления коммутацией бортовых систем.
6	20А Электроподогрев сидений.
7	30А Замок зажигания с противоугонной системой, цепь электропитания.
8	70А Электродвигатель насоса усилителя рулевого управления.

Вариант 2: альтернативные схемы предохранителей Пежо 307

Предохранители в салоне (Вариант 2)

Иллюстрация расположения блока в салоне

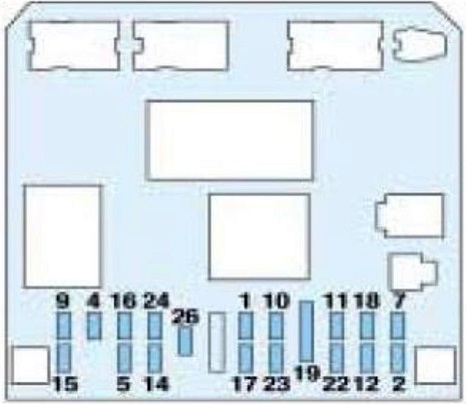

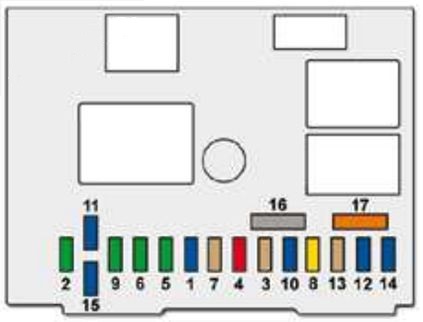

Схема блока предохранителей в салоне

Расшифровка предохранителей

F1 15 A Задний стеклоочиститель.
F2 30 A Система блокировки и суперблокировки замков.
F3 5 A Блок системы подушек безопасности и пиротехнических натяжителей.
F4 10 A Контактор педали тормоза (стоп-сигнала) и сцепления, датчик уровня охлаждающей жидкости, датчик положения маховика коленвала, датчик системы ESP, насос присадки для сажевого фильтра, диагностический разъем, светочувствительное зеркало заднего вида.
F5 30 A Передние электростеклоподъемники, вентиляционный люк в крыше, электрообогрев зеркал.
F6 30 A Электростеклоподъемники задние.
F7 5 A Задний и передний плафоны, плафоны индивидуального освещения, освещение перчаточного ящика.
F8 20 A Автомагнитола, радиотелефон, многофункциональный дисплей, сирена охранной сигнализации, электронный блок охранной сигнализации, коммутационный блок прицепа, модуль учебного автомобиля, питание блока подрулевых переключателей.
F9 30 A Розетка 12 В передняя, розетка 12 В задняя.
F10 15 A Компьютер АКП, компьютер системы контроля падения давления воздуха в шинах, контактор стоп-сигнала.
F11 15 A Диагностический разъем, блок сажевого фильтра, цепь малого тока замка зажигания.
F12 15 A Модуль автошколы, парктроник системы парковки.
F13 5 A Коммутационный блок двигателя, датчик дождя и освещенности.
F14 15 A Коммутационный блок прицепа, панель приборов, электронный блок подушек безопасности и пиротехнических натяжителей, автоматический кондиционер, гарнитура «свободные руки».
F15 30 A Блокировка и суперблокировка замков.
F16 — Шунт PARC.
F17 40 A Обогрев заднего стекла.
F39 20 A Обогрев сидений водителя и пассажира.

Предохранитель для переднего и заднего прикуривателя в Пежо 307 — F9 на 30А. Рекомендуем проверять его при проблемах с зарядкой гаджетов в автомобиле.

Блок предохранителей под капотом (Вариант 2)

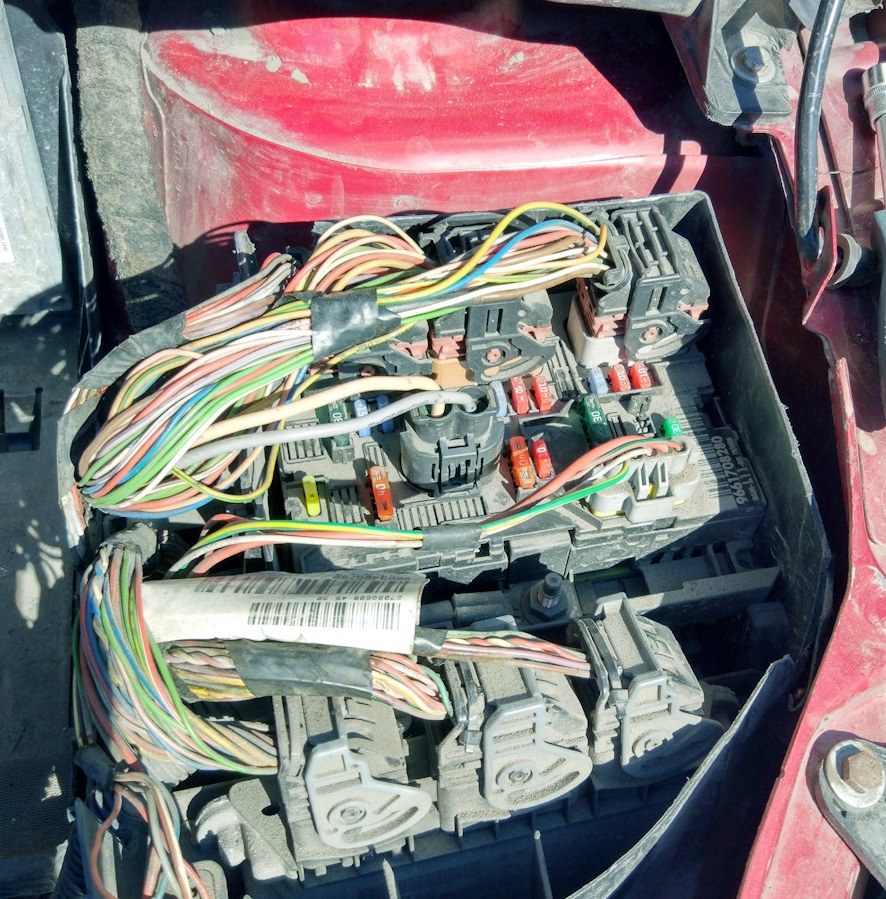

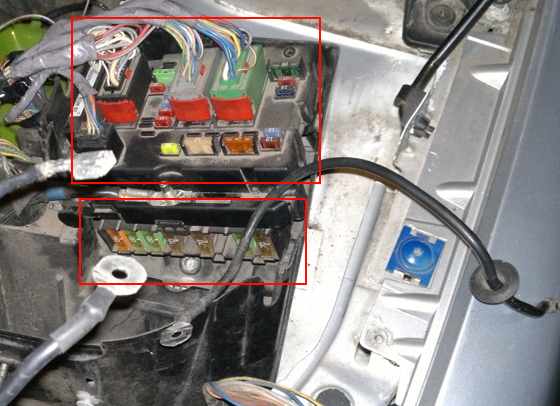

Фотография блока в моторном отсеке

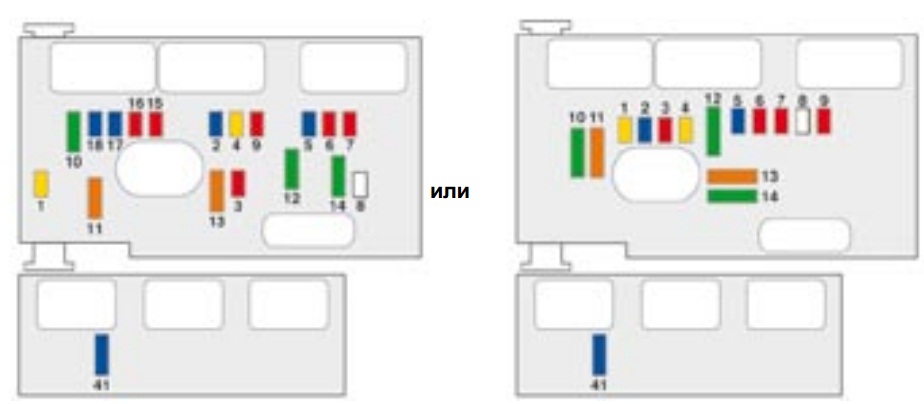

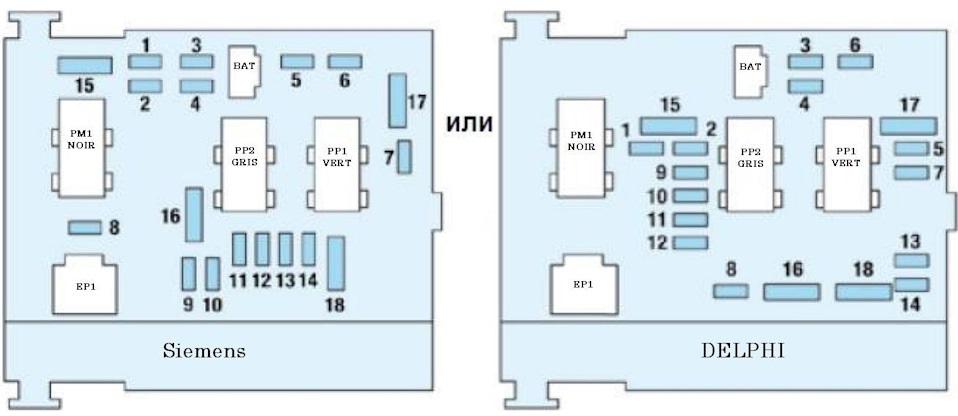

Схема блока под капотом

Назначение предохранителей в блоке под капотом

20 A Питание компьютера двигателя и реле большой скорости вентилятора системы охлаждения.
15 A Звуковой сигнал.
10 A Омыватели переднего и заднего стекол.
20 A Омыватель фар.
15 A Топливный насос и электромагнитный клапан адсорбера (на бензиновом двигателе 2,0 л).
10 A Процессор четырехступенчатой АКП, выключатель блокировки рычага селектора АКП, импульсный выключатель стеклоподъемника, реле большой скорости вентилятора системы охлаждения, левая и правая ксеноновые фары.
10 A Компьютер ABS/ESP, компьютер насоса усилителя руля.
25 A Замок зажигания, выключатель стартера.
10 A Блок дополнительного подогрева (Дизель), датчик уровня охлаждающей жидкости.
F10 30 A Компоненты системы электронного управления двигателем (катушка зажигания, электромагнитные клапаны, кислородные датчики, компьютеры, форсунки, свечи накаливания), электромагнитный клапан адсорбера (на бензиновых двигателях 1,4 л и 1,6 л).
40 A Вентилятор кондиционера.
30 A Малая/большая скорость очистителя ветрового стекла.
40 A Питание интеллектуального коммутационного блока (+ после замка зажигания).
30 A Компрессор (бензиновые двигатели 2 л).
10 A Правая фара дальнего света.
10 A Левая фара дальнего света.
15 A Левая фара ближнего света.
15 A Правая фара ближнего света.

Дополнительно: F41 — 15 A Процессор шестиступенчатой АКП. Высокомощные предохранители (макси-фьюзы) расположены в нижней секции блока для защиты основных систем Peugeot 307.

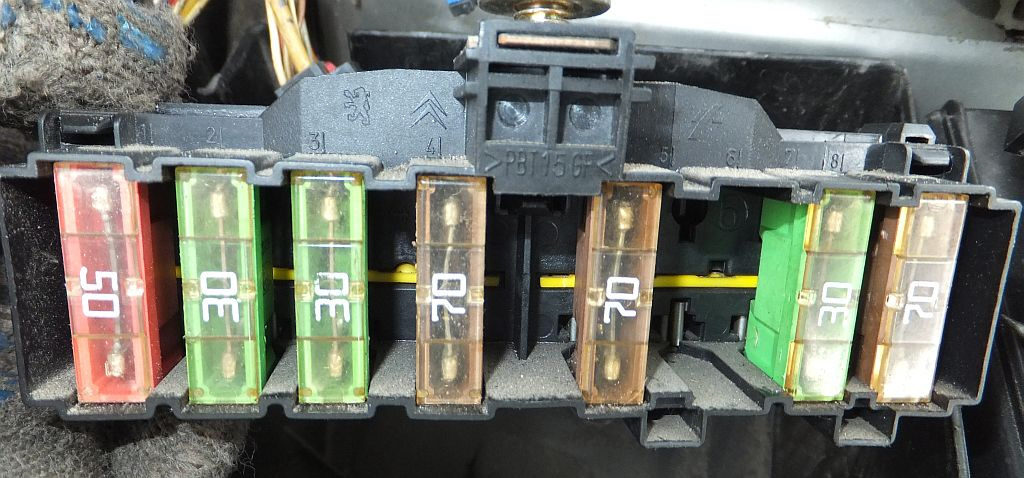

Расшифровка макси-предохранителей (MF)

MF1 30 A Вентилятор системы охлаждения 200 W. / 50 A Вентилятор системы охлаждения 400 W и 460 W.
MF2 30 A Насос системы ABS/ESP.
MF3 30 A Электромагнитные клапаны системы ABS/ESP.
MF4 80 A Питание интеллектуального коммутационного блока.
MF5 80 A Питание интеллектуального коммутационного блока.
MF6 80 A Блок предохранителей салона.
MF8 70 A Насос гидроусилителя руля.

Некоторые реле в Peugeot 307 могут быть установлены отдельно от основных блоков, в зависимости от модификации.

На нашем YouTube-канале доступно видео с обзором предохранителей Peugeot 307. Рекомендуем посмотреть и подписаться для дополнительных советов по ремонту Пежо.
