Предохранители и реле Peugeot 306

Peugeot 306 — популярный автомобиль гольф-класса, производившийся в 1993–2003 годах в кузовах хэтчбек и универсал. В этой статье мы подробно разберем блоки предохранителей и реле Peugeot 306, их схемы расположения, включая предохранитель прикуривателя, а также предоставим руководство по эксплуатации и обслуживанию.

Количество компонентов в блоках предохранителей Peugeot 306 может варьироваться в зависимости от комплектации модели и года производства.

Блок предохранителей и реле в салоне Peugeot 306

Для доступа к блоку предохранителей в салоне Peugeot 306 необходимо повернуть на 90 градусов винт на крышке блока, расположенный под рулевым колесом.

Расшифровка предохранителей в салоне Peugeot 306

1. Не используется.
2. 7,5 А — ЭБУ автоматической трансмиссии (АКПП) или звуковой сигнал превышения скорости.
3. 5 А — ЭБУ антиблокировочной системы тормозов (ABS).
4. 5 А — Панель приборов, центральный замок, контроллер температуры охлаждающей жидкости, подсветка селектора АКПП, реле АКПП, отключение подушки безопасности пассажира.
5. 25 А — Выключатель задних фонарей, реле АКПП, стоп-сигналы, реле дневных ходовых огней, реле вентиляторов охлаждения, прессостат, реле компрессора кондиционера.
6. 5 А — Панель приборов, центральный замок, охранная система, часы, освещение багажника, антенна радио.
7. 30 А — Обогрев заднего стекла и боковых зеркал.
8. 20 А — Центральный замок, аудиосистема.
9. 20 А — ЭБУ топливной системы, реле вентиляторов охлаждения, контроллер температуры ОЖ.
10. 20 А — Аварийная сигнализация, передние и задние потолочные лампы.
11. 10 А — Подсветка приборов, сигнал скорости, часы, диммер подсветки, габаритные огни.
12. 10 А — Задний противотуманный фонарь.
13. Не используется.
14. 30 А — Реле задних стеклоподъемников и подогрева сидений.
15. 20 А — Разъем для прицепа.
16. 30 А — Реле передних стеклоподъемников и люка.
17. 20 А — Кнопка звукового сигнала.
18. 10 А — Передние противотуманные фары.
19. 10 А — Задние габаритные огни.
20. 30 А — Система вентиляции, отопления и кондиционирования.
21. 10 А — Левый задний габарит, номерной знак, передние габариты.
22. 10 А — Реле вентиляции, кнопка обогрева заднего стекла и зеркал.
23. 20 А — Прикуриватель Peugeot 306.
24. Не используется.
25. 10 А — Аудиосистема.
26. 30 А — Стеклоочиститель и омыватель лобового стекла, мотор очистителя, таймер или реле датчика дождя.
27. 15 А — Освещение перчаточного отделения, индикаторы поворотов, регулировка зеркал, локальное освещение, подсветка зеркала в солнцезащитном козырьке, датчики дождя и температуры.
28. 15 А — Часы, датчик наружной температуры, реле подъемников и подогрева сидений, задний стеклоочиститель, люк.

Предохранитель прикуривателя в Peugeot 306 — это номер 23 номиналом 20 А.

Схема расположения реле в салоне

Расшифровка реле

• Реле 1 датчика дождя
• Реле 2 датчика дождя
• Реле ближнего света фар / сигнализация
• Реле передних стеклоподъемников
• Реле задних стеклоподъемников
• Реле передних противотуманных фар
• Реле нагревательного элемента печки отопителя, АСС
• Реле работы электро схемы двигателя / сигнализация / электро подъемники передние
• Реле таймера подогрева заднего стекла
• Реле индикаторов указателей поворотов

Блок предохранителей под капотом Peugeot 306

Блок предохранителей в моторном отсеке Peugeot 306 расположен рядом с аккумулятором, под пластиковой защитной крышкой.

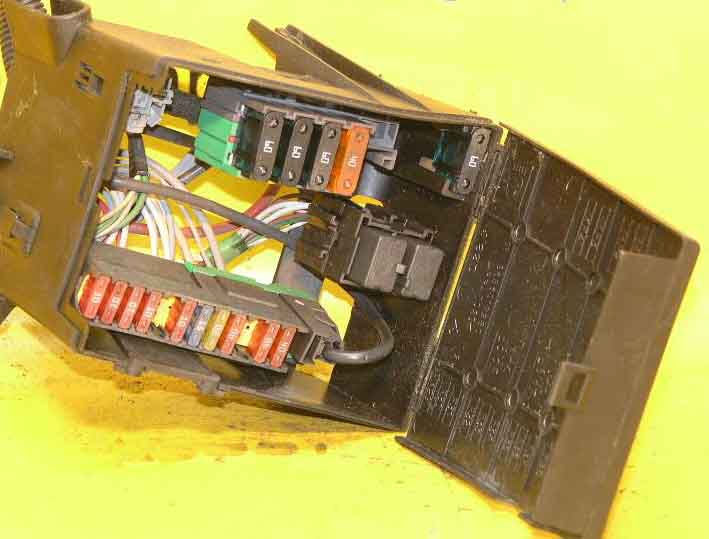

Фото и схема блока под капотом

Этот блок предохранителей Peugeot 306 делится на две секции: стандартные предохранители и мощные (MF).

Расшифровка мощных предохранителей MF

1. 40A Питание противоугонного устройства
2. 60A Питание электрических замков, выключатель освещения, вентилятор климатической установки, реле передних противотуманных фар, диагностический разъем
3. 60A Питание компьютера AБС
4. 60A Питание + от аккумуляторной батареи блока электрических предохранителей

Расшифровка стандартных предохранителей под капотом

29 10 Левая фара ближнего света
30 10 Правая фара ближнего света
31 10 Левая фара дальнего света
32 10 Правая фара дальнего света
33 15 Компьютер дизельного двигателя
34 10 Датчик кислорода
35 15 Бензонасос
36 20 Таймер омывателей
37 40 Вентиляторы системы охлаждения двигателя
38 — Не используется
39 40 Запасной предохранитель вентиляторов системы охлаждения двигателя
40 40 Вентиляторы системы охлаждения двигателя

Руководство по эксплуатации Peugeot 306

Если у вас остались вопросы по предохранителям и реле Peugeot 306, ознакомьтесь с руководством по обслуживанию и эксплуатации: «скачать». Или оставьте комментарий ниже для уточнения.
