Предохранители и реле Peugeot 208 (2012–2019)

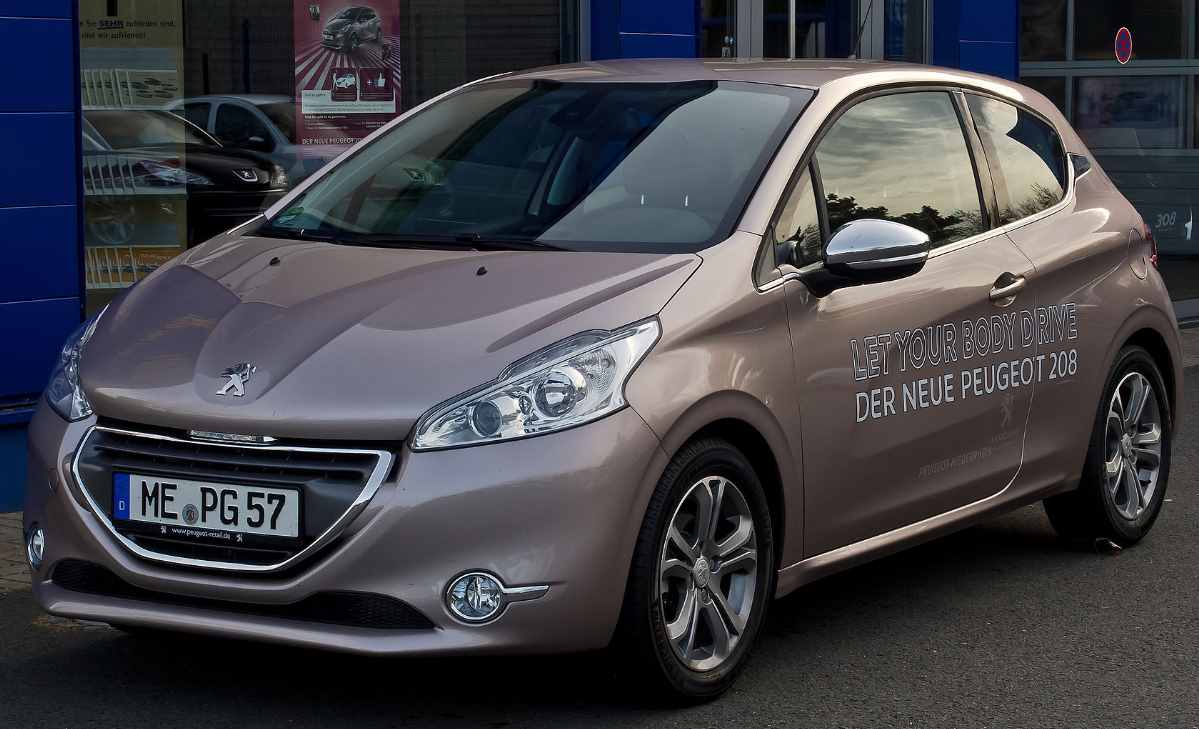

Peugeot 208 пришел на смену модели 207 в производстве. Хотя Peugeot 208 стал компактнее по габаритам, внутри он предлагает больше пространства для пассажиров и багажа. Автомобиль выпускается с 2012 года и до сих пор, включая периоды 2013, 2014, 2015, 2016, 2017, 2018, 2019 годов. В этой статье мы подробно разберем расположение блоков предохранителей Peugeot 208, предоставим схемы предохранителей Пежо 208 и выделим предохранитель прикуривателя Peugeot 208 для удобства владельцев.

Блок предохранителей в салоне

Расположен под приборной панелью слева от водителя. Для демонстрации доступа к блоку предохранителей Peugeot 208 используйте наше видео.

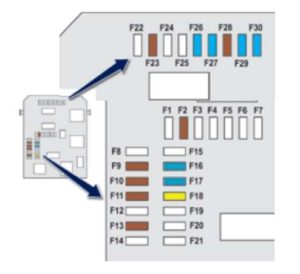

Схема блока предохранителей Пежо 208

Расшифровка схемы предохранителей

F2 5A Наружные зеркала, фары, диагностический разъем.
F9 5A Охранная сигнализация.
F10 5A Автономный блок бортовой телематики, ЭБУ электрической системы прицепа.
F11 5A Салонное самозатемняющееся зеркало заднего вида, дополнительный подогрев.
F13 5A Hi-Fi усилитель, помощь при парковке.
F16 15A Розетка 12 В (передняя).
F17 15A Автомагнитола штатная, автомагнитола (нештатная установка).
F18 20A Сенсорный экран.
F23 5A Лампа подсветки перчаточного ящика, подсветка косметических зеркал, индивидуальные плафоны.
F26 15A Звуковой сигнал.
F27 15A Насос стеклоомывателя.
F28 5A Замок зажигания с блокировкой рулевой колонки.
F29 15A Компрессор кондиционера воздуха.
F30 15A Очиститель заднего стекла.

Предохранитель прикуривателя Peugeot 208 (передний) обозначен как номер 16 на 15А в блоке салона.

Блок предохранителей в перчаточном ящике

Этот блок предохранителей Пежо 208 размещен в бардачке и защищен крышкой для удобства доступа.

Расположение и схема предохранителей в бардачке

Описание предохранителей Peugeot 208

F01 40 A Обогрев заднего стекла.
F02 10 A Наружные зеркала с подогревом.
F03 30 A Передние импульсные стеклоподъемники.
F04 — Не используется.
F05 30 A Задние импульсные стеклоподъемники.
F06 10 A Складные наружные зеркала.
F07 10 A Складные наружные зеркала.
F08 — Не используется.
F09 15 A Передние сиденья с подогревом.
F10 20 A Усилитель Hi-Fi.
F11 — Не используется.
F12 — Не используется.

Блок предохранителей в моторном отсеке

Блок расположен под капотом рядом с аккумулятором (со стороны водителя).

Схема блока предохранителей под капотом Peugeot 208

Описание ключевых предохранителей

F16 15 A Противотуманные фары.
F18 10 A Правая фара дальнего света.
F19 10 A Левая фара дальнего света.
F25 30 A Реле омывателя фар (нештатная установка).
F29 40 A Мотор очистителя ветрового стекла.
F30 80 A Свечи накаливания (на дизельных модификациях).

В моторном отсеке Peugeot 208 также установлено множество реле, на которые стоит обратить внимание при диагностике.

Руководство по эксплуатации

Всесторонние данные по ремонту и обслуживанию Peugeot 208, включая замену предохранителей Пежо 208, вы найдете в руководстве по эксплуатации: «скачать«.
