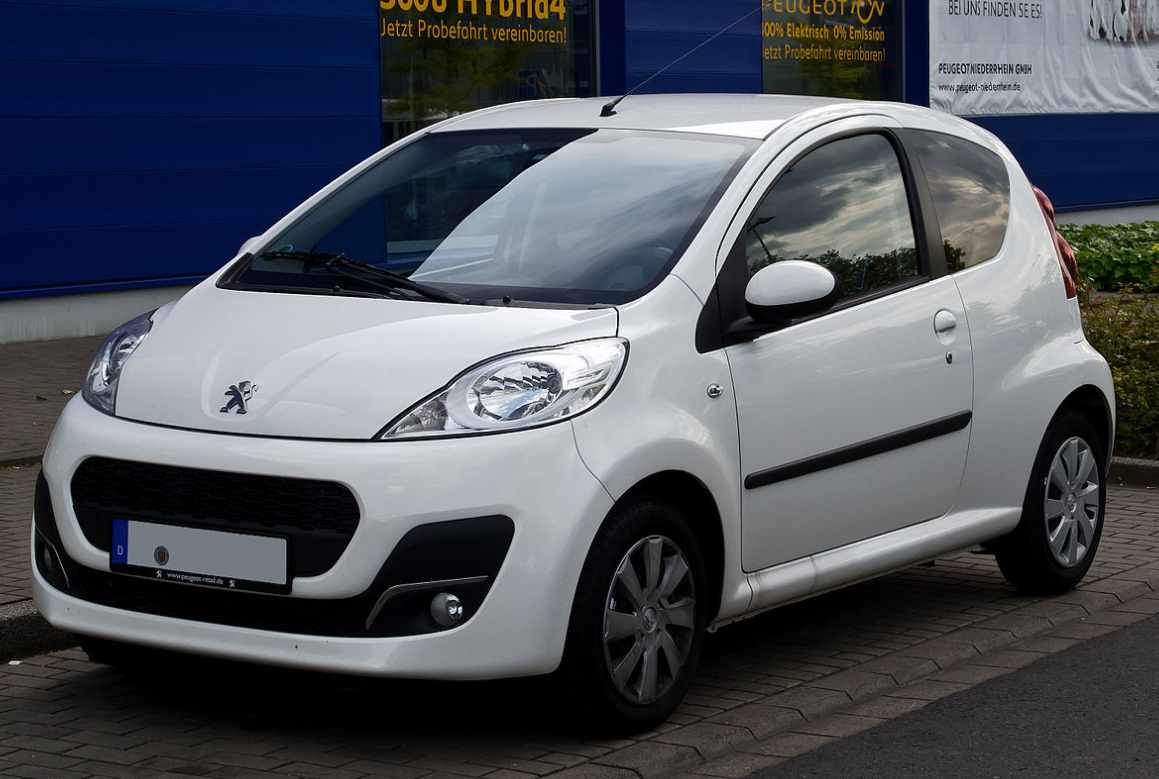

Peugeot 107 — компактный городской хэтчбек малого класса, производился в период с 2005 по 2014 год, включая годы 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014. За это время модель пережила два значительных рестайлинга. Общий объем производства Peugeot 107 составил около 2,4 миллиона единиц. В этой статье вы получите детальную информацию о размещении электронных блоков управления, полном описании предохранителей и реле Peugeot 107 с подробными схемами, фотографиями и примерами. Особое внимание уделим предохранителю прикуривателя, а также схемам блоков предохранителей в салоне и под капотом для Peugeot 107.
Положение блоков и функции элементов внутри них могут варьироваться в зависимости от года выпуска, комплектации и рынка сбыта вашего Peugeot 107.
Блоки в салоне
Расположение
Общая схема

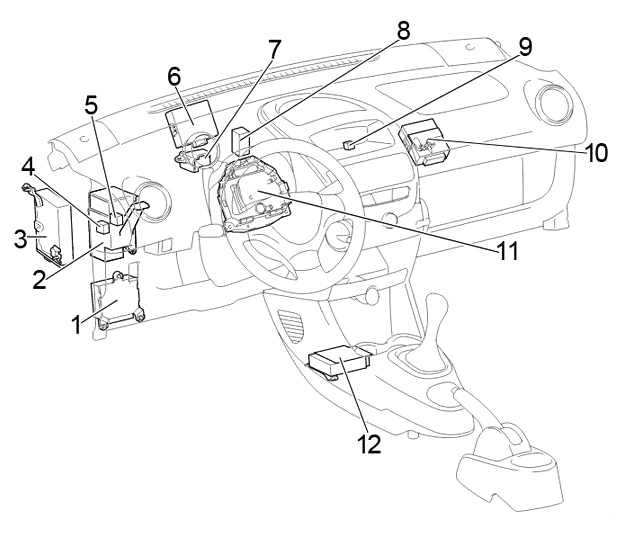

Левый руль (LHD)

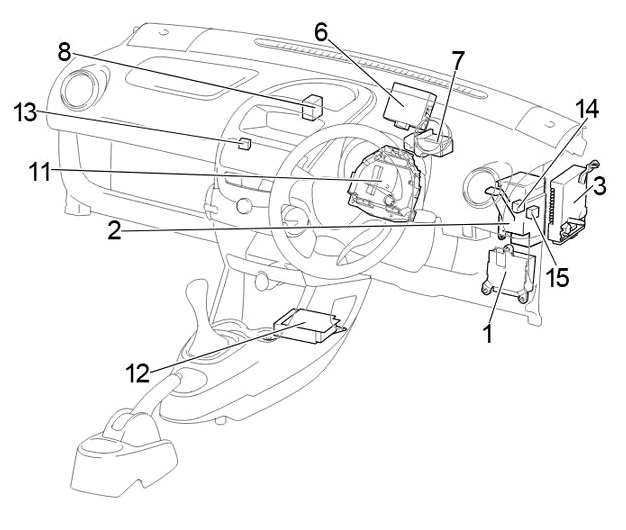

Правый руль (RHD)
Описание
- ЭБУ гидроусилителя рулевого управления
- Центральный разъем
- ЭБУ многорежимной механической коробки передач
- Реле электрического стеклоподъемника
- LHD:
До февраля 2012 г .: реле задних фонарей
С февраля 2012 г .: Реле задних противотуманных фар. - ЭБУ системы управления дверьми с приемником
- Блок реле №1
- Усилитель кондиционера
- LHD: реле противотуманных фар
- LHD: Реле ходовых огней
- Блок предохранителей
- Центр сборки датчика подушки безопасности
- RHD: Блок реле № 2
- RHD:
До февраля 2012 г .: Реле зажигания (IG)
С февраля 2012 г .: Реле стеклоподъемника. - RHD:
До февраля 2012 г .: Реле электрического стеклоподъемника
С февраля 2012 г .: Реле задних противотуманных фар.
Блок предохранителей

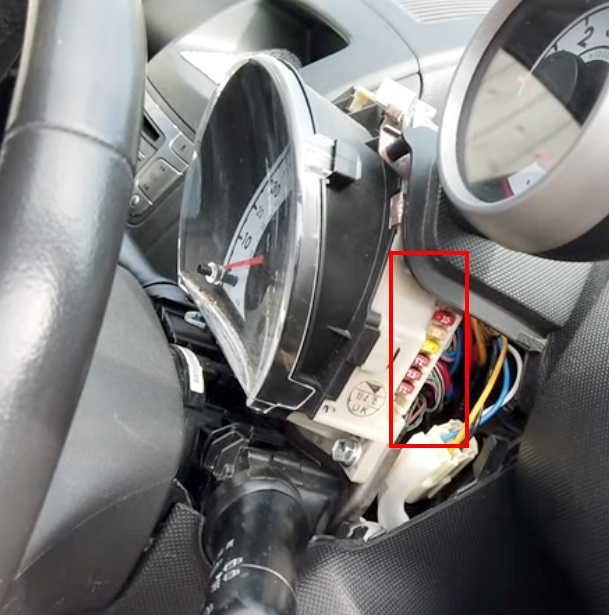

В интерьере главный блок предохранителей Peugeot 107 установлен по обе стороны от приборной панели, за пластиковой крышкой, и разделен на две секции для удобства доступа.

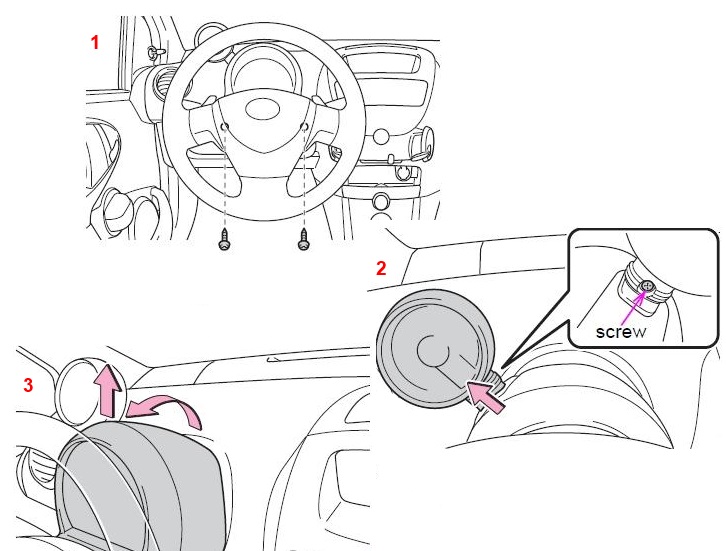

Чтобы открыть защитный кожух блока предохранителей, отвинтите три крепежных винта, при этом руль может потребоваться поворачивать для лучшего доступа.

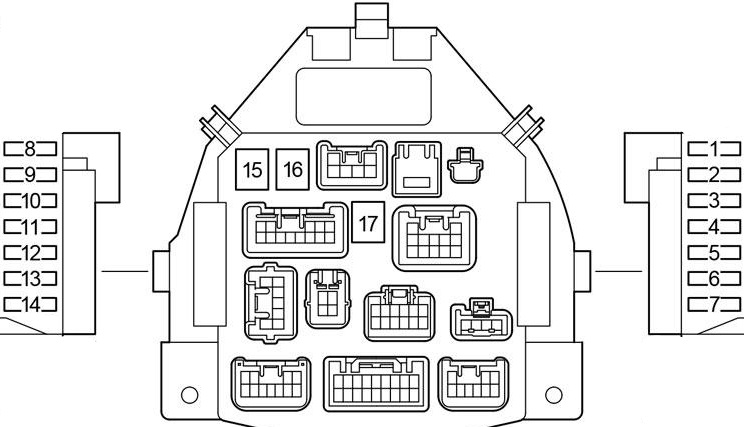

Схема
Обозначение
| 1 | 10А STOP — Стоп-сигналы, верхний стоп-сигнал, анти блокировочная тормозная система, многомодовая механическая коробка передач |
| 2 | 25А D/L — Система дверного замка с электроприводом, система беспроводного дистанционного управления |
| 3 | 20A DEF — Обогрев заднего стекла |
| 4 | 7,5A TAIL — Система дневных ходовых огней, задние фонари, освещение номерного знака, габаритные огни, система контроля уровня света фар, подсветка приборной панели |
| 5 | 7,5A OBD — Бортовая система диагностики |
| 6 | 7,5A ECU-B — Многорежимная механическая коробка передач, система дневных ходовых огней, система стабилизации автомобиля, датчики и приборы, задний противотуманный фонарь |
| 7 | — |
| 8 | 7,5A ECU-IG — Антиблокировочная тормозная система, система стабилизации автомобиля, электроусилитель руля, электрический вентилятор системы охлаждения. |
| 9 | 10A BACK UP — Фонари заднего хода, система блокировки дверей с электроприводом, система беспроводного дистанционного управления, электрические стеклоподъемники, обогреватель заднего стекла, тахометр, система кондиционирования воздуха, система обогрева |
| 10 | 20A WIP — Стеклоочиститель и омыватель ветрового стекла, стеклоочиститель и омыватель заднего стекла |
| 11 | 15A ACC — Прикуриватель, Розетка, Аудиосистема |
| 12 | 7,5A IG1 — Стеклоочиститель и омыватель лобового стекла, стеклоочиститель и омыватель заднего стекла, антиблокировочная тормозная система, система электроусилителя руля, электрический вентилятор охлаждения, фонари заднего хода, система блокировки дверей с электроприводом, система беспроводного дистанционного управления, электрические стеклоподъемники, обогреватель заднего стекла, тахометр, система кондиционирования, система обогрева |
| 13 | 15A IG2 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, датчики и приборы, система дневных ходовых огней, многорежимная механическая коробка передач |
| 14 | 7,5A A/C — Система кондиционирования, электрический обогреватель |
| 15 | 40A AM1 — Предохранители «ACC», «WIP», «ECU-IG», «BACK UP» |
| 16 | 30A PWR — Электрические стеклоподъемники |
| 17 | 40A HTR — Система обогрева, система кондиционирования, предохранитель «A / C» |
Предохранитель прикуривателя в Peugeot 107 обозначен номером 11 с номиналом 15А и отвечает за его питание.
Блок реле №1
Схема
Назначение
- R1 Аксессуар (ACC)
- R2 Нагреватель (HTR)
- R3 Обогрев заднего стекла (DEF)
- R4 LHD: Зажигание (IG)
Блок реле №2
Схема
Расшифровка
- R1 Зажигание (IG)
- R2 Противотуманная фара (FOG)

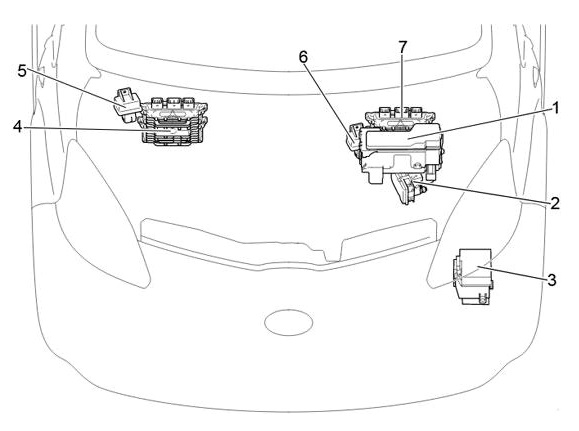

Блоки под капотом
Расположение
Общая схема
Описание
- Блок предохранителей и реле
- ЭБУ системы противоскольжения с приводом
- Блок реле
- LHD: ЭБУ двигателя
- LHD: реле свечей накаливания
- RHD: реле свечей накаливания
- RHD: ЭБУ двигателя
Блок предохранителей и реле

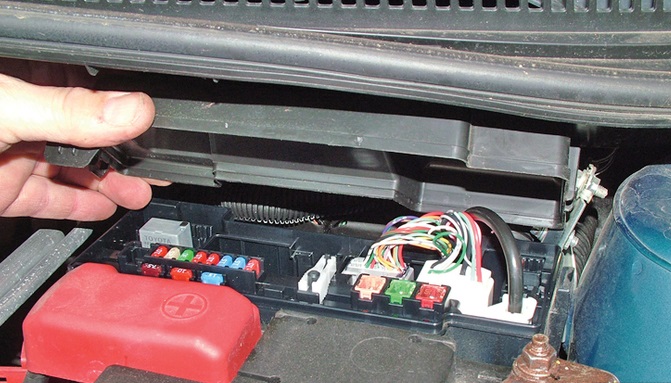

В моторном отсеке блок предохранителей и реле Peugeot 107 расположен поблизости от аккумулятора и защищен пластиковой крышкой для надежной эксплуатации.

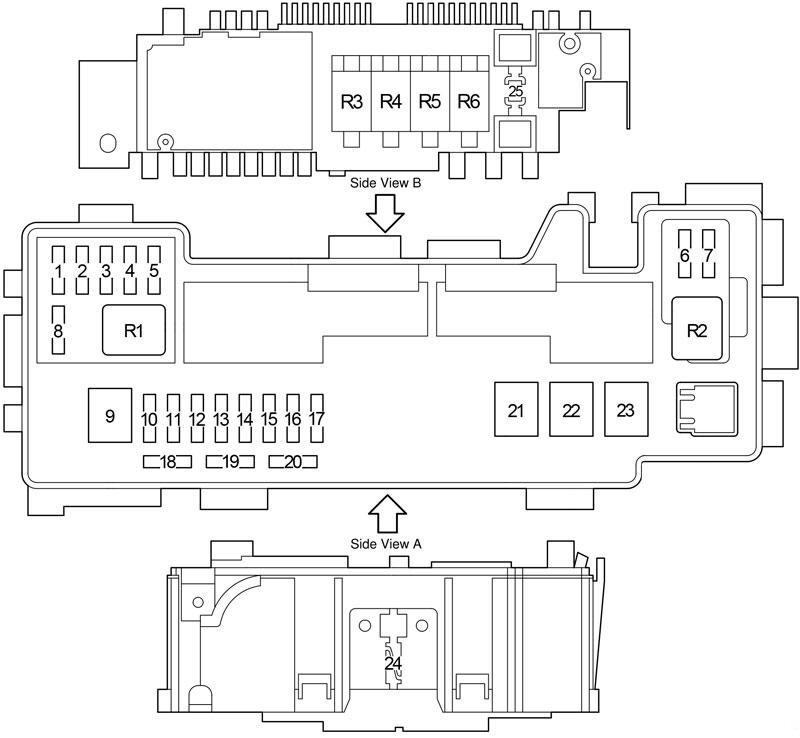

Схема
Назначение
| 1 | 15A EFI NO.4 — 2WZ-TV: Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 2 | 10A H-LP RH (HI) — До февраля 2012 г .: Правые фары. |
| 5A DRL — С февраля 2012 года: дневные ходовые огни. | |
| 3 | 10A H-LP LH (HI) — До февраля 2012 г .: Левая фара, датчики и приборы. |
| 20A FR FOG — С февраля 2012: Передние противотуманные фары. | |
| 4 | 10A H-LP RH (LO) — До февраля 2012 г .: Правые фары |
| 10A H-LP LH — С февраля 2012 г .: Левая фара. | |
| 5 | 10A H-LP LH (LO) — До февраля 2012 г .: Левая фара, датчики и приборы. |
| 10A H-LP RH — С февраля 2012 г .: Правые фары. | |
| 6 | 7,5A STA — 1KR-FE: многорежимная механическая коробка передач, многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива. |
| 7,5A FAN NO.2 — 2WZ-TV: Электро вентилятор охлаждения | |
| 7 | 7,5A EFI NO.2 — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, многомодовая механическая коробка передач |
| 8 | 10A EFI NO.3 — 2WZ-TV: Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива, электрический вентилятор системы охлаждения. |
| 5A MET — Датчики и счетчики | |
| 9 | 50A AMT — 1KR-FE: Многорежимная механическая коробка передач. |
| 50A RADIATOR FAN — 2WZ-TV: Электро вентилятор охлаждения | |
| 10 | 10A H-LP LH — без ДХО: Левая фара |
| До февраля 2012 г .: 20A DIMMER — с ДХО: предохранители «H-LP LH (HI)», «H-LP RH (HI)», «H-LP LH (LO)», «H-LP RH (LO)», система дневных ходовых огней | |
| С февраля 2012 г .: 30A SUB-LP — с ДХО: предохранители «DRL», «FOG FR» | |
| 11 | 30A VSC NO.2 — Анти блокировочная тормозная система и система контроля устойчивости автомобиля |
| 25A ABS NO.2 — без VSC: анти блокировочная тормозная система | |
| 12 | 30A AM2 — Система пуска, предохранители «IG1», «IG2», «STA» |
| 13 | 10A HAZARD — Указатели поворота, аварийные мигалки, датчики и измерители |
| 14 | 10A H-LP RH — До февраля 2012 г .: Правые фары. |
| 20A H-LP MAIN — С февраля 2012 г .: предохранители «H-LP LH», «H-LP RH». | |
| 15 | 15A DOME — Датчики и счетчики, освещение салона, аудиосистема, тахометр. |
| 16 | 15A EFI — 1KR-FE: Электрический вентилятор системы охлаждения, распределенная система впрыска топлива / система последовательного распределенного впрыска топлива |
| 25A EFI — 2WZ-TV: Электро вентилятор системы охлаждения, многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива. | |
| 17 | 10A HORN — Сигнал |
| 18 | 7,5A Запасной предохранитель |
| 19 | 10A Запасной предохранитель |
| 20 | 15A Запасной предохранитель |
| 21 | 40A RADIATOR — Tropic: Электрический вентилятор охлаждения |
| 30A RADIATOR — Нормальный: электрический вентилятор охлаждения | |
| 22 | 50A VSC NO.1 — Анти блокировочная тормозная система и система контроля устойчивости автомобиля |
| 40A ABS NO.1 — без VSC: анти блокировочная тормозная система | |
| 23 | 50A EMPS — Электро усилитель руля |
| 24 | 120A ALTERNATOR — 1KR-FE: Система зарядки, «EPS», «ABS (без системы стабилизации автомобиля)», «VSC (с системой стабилизации автомобиля)», «РАДИАТОР», «AM1», «HTR», «PWR», » Предохранители D / L »,« DEF »,« TAIL »,« STOP »,« OBD »,« ECU-B » |
| 25 | EBD резистор |
| Реле | |
| R1 | Муфта компрессора кондиционера (A / C MAG) |
| R2 | Стартер (ST) |
| R3 | Блок управления двигателем (EFI MAIN) |
| R4 | 1KR-FE: Топливный насос (C / OPN) |
| R5 | Сигнал |
| R6 | Электро вентилятор системы охлаждения (ВЕНТИЛЯТОР №1) |

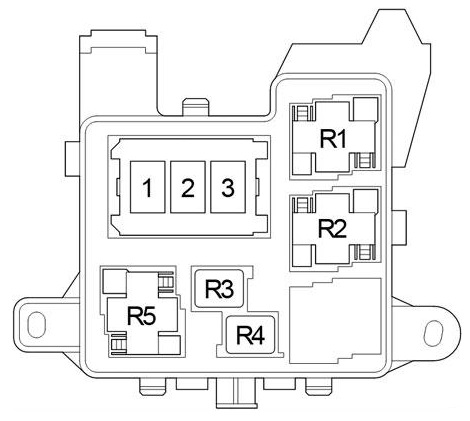

Блок реле
Схема
Обозначение
- 1 —
- 2 80А PTC2 — Нагреватель
- 3 80А PTC1 — Нагреватель
- R1 Реле нагреватель PTC (PTC1)
- R2 Реле нагревателя PTC (PTC2)
- R3 —
- R4 До февраля 2012 г .: Передняя фара (H-LP) / С февраля 2012: Дневные ходовые огни (ДХО).
- R5 Димер (DIM)
Инструкция по эксплуатации
Подробные сведения о ремонте, обслуживании, предохранителях и реле Peugeot 107 доступны в руководстве по эксплуатации: «скачать».
