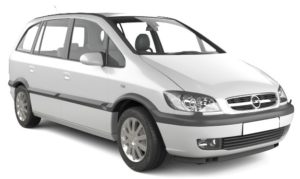

Компактный минивэн Opel Zafira A, представляющий первое поколение семейства Opel Zafira, производился в период с 1999 по 2005 год. В этой статье мы подробно разберем расположение и назначение блоков предохранителей и реле для Opel Zafira A, включая электрические схемы, фотоиллюстрации и специальный акцент на предохранитель прикуривателя, салонного блока, реле фар, омывателей и других систем.
Функции предохранителей и реле Opel Zafira A могут варьироваться в зависимости от года производства, региона поставки и комплектации автомобиля.
Блок предохранителей в салоне
Этот блок размещен под торпедо, за бардачком. Чтобы получить доступ к блоку предохранителей в салоне Opel Zafira A, аккуратно сожмите боковые стенки перчаточного ящика, полностью опустите его и отключите. Затем, используя монету, поверните фиксаторы на 90 градусов и снимите крепление ящика.
Вариант 1
Схема блока предохранителей и реле
Расшифровка предохранителей и реле Opel Zafira A
| R1 | — |
| R2 | Реле клаксона (звукового сигнала) |
| R3 | Реле дальнего света фар |
| R4 | Реле заднего стеклоочистителя |
| R5 | Реле обогрева боковых зеркал |
| R6 | Реле передних противотуманных фар |
| R7 | Реле задних противотуманных огней |
| R8 | Реле правых указателей поворота |
| R9 | Реле левых указателей поворота |
| R10 | Трансмиттер телефонного аудиосигнала |
| R11 | — |
| R12 | Реле моторчика лобового стеклоочистителя |
| R13 | — |
| R14 | Реле заднего стеклообогревателя |
| R15 | Блок многофункционального управления |
| 1 | — |
| 2 | 30A) Вентилятор отопителя/кондиционера, подогрев сидений |
| 4 | — |
| 5 | — |
| 6 | 10A Правая фара ближнего света, регулировка фар |
| 7 | 10A Правые передние/задние габаритные огни, подсветка номерного знака |
| 8 | 10A Правая фара дальнего света |
| 9 | 30A Насос для омывателя фар |
| 10 | 15A Клааксон |
| 11 | 20A Центральный электрозамок |
| 12 | 15A Передние противотуманные фары |
| 13 | 7,5A Дисплей многофункциональный |
| 14 | 30A Мотор лобового стеклоочистителя |
| 15 | 7,5A Электростеклоподъемники, люк, регулировка зеркал, двери |
| 16 | 10A Задний противотуманный огонь |
| 17 | 30A Электростеклоподъемники |
| 18 | 7,5A Регулировка фар |
| 19 | — |
| 20 | 30A Электростеклоподъемники |
| 21 | 7,5A Электромагнитный клапан фиксации ключа (АКПП), иммобилайзер, аудиосистема |
| 22 | 15A Поворотники/аварийка, дисплей, бортовой компьютер, индикаторы |
| 23 | 10A ABS, гидроусилитель руля |
| 24 | 10A Левая фара ближнего света, регулировка фар |
| 25 | 10A Левые передние/задние габаритные огни, подсветка номерного знака |
| 26 | 10A Левая фара дальнего света |
| 27 | — |
| 28 | 20A Подсветка салона |
| 29 | 10A Поворотники/аварийка, подсветка салона |
| 30 | 30A Люк в крыше |
| 31 | — |
| 32 | 10A Дневные ходовые огни, иммобилайзер |
| 33 | 20A Разъем прицепа – пин 30 |
| 34 | 20A Аудиосистема, дисплей |
| 35 | 10A ЭБУ АКПП, вентилятор охлаждения, кондиционер |
| 36 | 20A Подогрев сидений, предохранитель прикуривателя Opel Zafira A |
| 37 | — |
| 38 | 10A Стоп-сигналы, ЭБУ АКПП, дисплей, круиз-контроль |
| 39 | 7,5A ЭБУ АКПП, вентилятор охлаждения, кондиционер |
| 40 | 7,5A ЭБУ вентилятора охлаждения, кондиционер |
| 41 | 10A Обогрев боковых зеркал |
В этой конфигурации предохранитель прикуривателя Opel Zafira A – номер 36 номиналом 20А.
Вариант 2
Фото и схема блока
Схема предохранителей салонного блока Opel Zafira A
Описание предохранителей и реле
| R1 | — |
| R2 | Реле клаксона |
| R3 | Реле дальнего света фар |
| R4 | Реле заднего стеклоочистителя |
| R5 | Реле обогрева зеркал |
| R6 | Реле противотуманных фар |
| R7 | Реле задних противотуманных фонарей |
| R8 | Реле указателей поворота |
| R9 | Реле указателей поворота |
| R10 | Трансмиттер аудиосигнала телефона |
| R11 | Конвертер сигнала датчика скорости колес |
| R12 | Реле моторчика лобового стеклоочистителя |
| R13 | Реле освещения салона |
| R14 | Реле заднего стеклообогревателя |
| R15 | Блок многофункционального управления |
| 1 | — |
| 2 | (30A) Отопитель/кондиционер, подогрев сидений |
| 3 | (40A) Задний стеклообогреватель |
| 4 | — |
| 5 | — |
| 6 | (10A) Правая фара ближнего света, корректор |
| 7 | (10A) Правые габаритные огни, подсветка номера |
| 8 | (10A) Правая фара дальнего света |
| 9 | (30A) Омыватель фар |
| 10 | (15A) Клааксон |
| 11 | (20A) Центральный замок |
| 12 | (15A) Противотуманные фары |
| 13 | (5A) Многофункциональный дисплей |
| 14 | (30A) Лобовое стеклоочиститель, люк |
| 15 | (5A) Стеклоподъемники, люк, зеркала, освещение салона, иммобилайзер |
| 16 | (10A) Задний противотуманный фонарь |
| 17 | (30A) Стеклоподъемники |
| 18 | (5A) Корректор фар, подсветка номера |
| 19 | (10A) Аудиосистема, телефон, дисплей |
| 20 | (30A) Стеклоподъемники |
| 21 | (5A) Клапан ключа (АКПП), иммобилайзер, аудио, телефон |
| 22 | (15A) Поворотники/аварийка, дисплей, компьютер, индикаторы |
| 23 | (10A) ABS, ГУР |
| 24 | (10A) Левая фара ближнего света, корректор |
| 25 | (10A) Левые габаритные огни, подсветка номера |
| 26 | (10A) Левая фара дальнего света |
| 27 | (2A) Механизм складной крыши |
| 28 | (5A) Освещение салона |
| 29 | (10A) Поворотники/аварийка, освещение салона, ЭБУ АКПП |
| 30 | (30A) Люк |
| 31 | (20A) Омыватель/очиститель заднего стекла |
| 32 | (10A) Дневные огни, предупреждение света, иммобилайзер, ЭБУ |
| 33 | (20A) Разъем прицепа – пин 30 |
| 34 | (20A) Аудиосистема, дисплей, телефон |
| 35 | (10A) ЭБУ АКПП, вентилятор охлаждения, кондиционер |
| 36 | (15A) Подогрев сидений, предохранитель прикуривателя |
| 37 | (20A) Подогрев сидений |
| 38 | (10A) Стопы, ЭБУ АКПП, дисплей, круиз |
| 39 | (5A) ЭБУ АКПП, вентилятор охлаждения, кондиционер |
| 40 | (5A) ЭБУ вентилятора охлаждения, кондиционер |
| 41 | (10A) Обогрев зеркал |
| 42 | (5A) Датчик пассажира, освещение салона |
| 43 | (20A) Правая ксеноновая фара 2002+ |
| 44 | (20A) Левая ксеноновая фара 2002+ |
| 45 | (5A) Подогрев сидений 2002+ |
| 46 | (15A) ЭБУ двигателя 2002+ |
| 47 | (20A) Допотопитель – дизель |
| 48 | (5A) Складная крыша |
| 49 | — |
| 50 | (40A) Реле вентилятора охлаждения – 2.0/1.7 дизель с А/С |
Предохранитель прикуривателя в этом варианте – номер 36 на 15А, отвечающий за розетку прикуривателя.
Блоки под капотом Opel Zafira A
В моторном отсеке расположены два отдельных блока: один для предохранителей, другой для реле, схемы которых зависят от модели двигателя.
Точная схема блоков под капотом указана на крышке защиты каждого блока.
Блок предохранителей под капотом
Схема предохранителей
Расшифровка мощных предохранителей
| Ef1 | 60A Замок зажигания, цепи Opel Zafira A |
| Ef2 | 60A Салонный блок предохранителей/реле, ближний свет, дневные огни, иммобилайзер, ЭБУ двигателя |
| Ef3 | 60A Основные силовые цепи электрооборудования |
| Ef4 | 20A Вентиляторы охлаждения (X12XE без А/С) |
| Ef5 | 60A Антиблокировочная система ABS |
| Ef6 | 30A ЭБУ управления двигателем |
| Ef7 | 80A Насос гидроусилителя руля |
| Ef8 | 40A Вентиляторы охлаждения (бензин, кроме X20XE с А/С) |
Блок реле под капотом
Схема реле
Вариант 1
| 1 | — |
| 2 | Реле вентилятора охлаждения (кроме Z12XE) |
| 3 | Реле топливного насоса (кроме Z20LET/Z22SE) |
| 4 | Реле топливного насоса (Z22SE/Z20LET) |
| 5 | Реле насоса охлаждения (Z20LET) |
| 6 | Реле вентилятора охлаждения |
| 7 | Реле задержки омывателя фар |
| 8 | — |
Вариант 2
| 1 | — |
| 2 | Реле вентилятора охлаждения (X16SZR, X18XE1, X20XEV) |
| 3 | Реле вентилятора охлаждения (X14XE, X16XEL) |
| 4 | Реле топливного насоса |
| 5 | — |
| 6 | Реле вентилятора охлаждения |
| 7 | Реле задержки омывателя фар |
| 8 | — |
