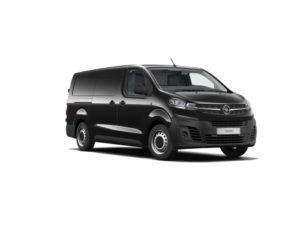

Opel Vivaro C – это третье поколение популярной линейки фургонов Vivaro, выпускавшихся в период с 2020 по 2025 год. В этой статье мы подробно разберем предохранители и реле для Опель Виваро 3, включая схемы расположения блоков, иллюстрации с фотографиями и точные места установки. Особое внимание уделим предохранителю прикуривателя Opel Vivaro C, чтобы помочь с диагностикой и заменой.
Расположение и количество предохранителей в блоках может варьироваться в зависимости от года производства, комплектации электрики (ECO или FULL) и региона поставки вашего Opel Vivaro C. Рекомендуем проверять по руководству пользователя для точности.
Блоки предохранителей в салоне
Основной блок предохранителей
Главный блок предохранителей Opel Vivaro C размещен слева в нижней зоне приборной панели.
Чтобы получить доступ, снимите защитную крышку или перчаточный ящик. В автомобилях с правым рулем блок переносится в бардачок.
Внешний вид блока предохранителей в салоне выглядит примерно так.
Схема предохранителей
Расшифровка предохранителей и реле
| F1 | 30A Full: Замок зажигания, кнопка запуска двигателя ADML. |
| 10A ECO: Фотохромное зеркало, насос добавки топлива, DAEH, колесо ASR+, сцепление CTC. | |
| F2 | 3A Full: Датчик угла рулевого колеса. |
| F3 | 3A Full: Розетка для инструментов, Joystic Comelec. |
| 5A ECO: BSG TC. | |
| F4 | 7,5A Full: Розетка приборов, диагностика, переключатель тормоза, стабилизатор напряжения. |
| 15A ECO: Кнопка сигнала. | |
| F5 | 5A Full: Монитор, камера парковки, помощь паркинга через ЭБУ. |
| 20A ECO: Насос омывателя переднего/заднего стекла. | |
| F6 | 15A Full: — |
| 20A ECO: Насос омывателя стекол. | |
| F7 | 10A Full: Усилитель звука, задний BCC. |
| 10A ECO: Передняя розетка 12 В. | |
| F8 | Задний стеклоочиститель. |
| F9 | Подсветка салона. |
| F10 | Электрозамки дверей, уловитель топлива. |
| F11 | Электрозамки, уловитель топлива. |
| F12 | 3A Full: Сигнализация, APV. |
| 7,5A ECO: Главный стоп CTC, DMTC, диагностика. | |
| F13 | 3A Full: Модуль котла, APV. |
| 10A ECO: Передний мультиплексор, ЭЛТ, BCC, VTH, MCP. | |
| F14 | 15A Full: — |
| 5A ECO: BTA, сигнализация. | |
| F15 | 5A ECO: Диагностический порт. |
| F16 | 5A Full: — |
| 3A ECO: Выключатель стопов, DMTR. | |
| F17 | 10A Full: Розетка 12 В в багажнике. |
| 5A ECO: CMB. | |
| F18 | 5A Full: Телематический модуль. |
| 5A ECO: Нагреватель системы охлаждения. | |
| F19 | 5A Full: Расширитель. |
| 3A ECO: BSG, HDC, VCI. | |
| F20 | 15A Full: Блок реле 3. |
| F21 | 3A Full: Зарядка ламп, кард-ридер. |
| 3A ECO: Блокировка руля, Push DEM (ADML). | |
| F22 | 3A Full: Освещение бардачка, кард-ридер. |
| 3A ECO: CDPL, CVM. | |
| F23 | 3A Full: Зеркала, такси, паркинг с контролем слепых зон. |
| 5A ECO: Индикатор ремня безопасности. | |
| F24 | 5A Full: Сервитут, модуль CV00. |
| 5A ECO: AAS, задняя камера. | |
| F25 | 5A Full: Корректор фар, электрохромное зеркало. |
| 5A ECO: Подушка безопасности. | |
| F26 | 3A Full: Разъемы, индикаторы ремней, APV. |
| 3A ECO: ESP контроль. | |
| F27 | 3A Full: Датчик дождя, переключатель руля. |
| 5A ECO: Модуль обогрева. | |
| F28 | 10A Full: Переключатель MCP-BCC, мультиплексор, аудио, проектор. |
| 5A ECO: Расширитель. | |
| F29 | 5A Full: Жгут PSF1. |
| 20A ECO: RD6, NAC, RCC. | |
| F30A | 15A Full: Аудио APV. |
| F30B | 15A Full: Аудио APV. |
| F31 | 5A Full: ЭБУ подушки. |
| 15A ECO: Аудио сборка 2. | |
| F32 | 5A Full: Сдвижные двери. |
| 15A ECO: Прикуриватель или розетка 12 В. | |
| F33 | 15A Full: Прикуриватель или розетка 12 В. |
| F34 | 3A Full: Сервитут, блок прицепа. |
| 5A ECO: Такси, AAS с ЗУР, зеркала, трансформер БТР. | |
| F35 | 5A Full: Блок прицепа, ЭБУ панели. |
| 5A ECO: Высота фар, BCP, температура ОЖ, диагностика. | |
| F36 | 20A Full: Аудио. |
| 5A ECO: Освещение бардачка, зарядка, лампа карт. | |
| Реле блока | |
| R1 | Питание аксессуаров. |
| R2 | Питание CAN. |
| R3 | Full: Очистка заднего стекла. |
| ECO: Питание +APC. | |
| R4 | Full: Электрозамки. |
| R9 | |
| R4 | ECO: Реле заднего омывателя. |
| R5 | ECO: Насос омывателя лобового. |
| R6 | ECO: Насос омывателя заднего. |
| R7 | ECO: Клаксона. |
| R8 | ECO: Электрозамки. |
| R13 | |
Предохранитель прикуривателя в Opel Vivaro C соответствует номеру 32 или 33. Для замены проверьте эти позиции в основных блоках салона.
Дополнительный блок предохранителей и реле
Этот блок установлен за основным, на передней стенке салона Opel Vivaro 3.
Иллюстрация расположения
Схема блока
Описание компонентов
| F1 | 40A Подогрев заднего стекла. |
| F2 | 7,5A Full: Подогрев зеркал. |
| 10A ECO: Подогрев зеркал. | |
| F3 | 20A Full: Розетка 230 В. |
| 30A ECO: Электростеклоподъемники передние. | |
| F4 | 15A Full: Складывание зеркал. |
| 30A Full: Складывание зеркал, Si 2 LVE. | |
| 20A ECO: Розетка 12 В, комплект APV 230 В. | |
| F5 | 30A Full: — |
| 20A ECO: BSG RQ. | |
| F6 | 30A Full: Мотор переднего стеклоподъемника. |
| 10A ECO: Складывание зеркал. | |
| F7 | 30A Full: Подогрев сидений. |
| 10A ECO: Складывание зеркал. | |
| F8 | 25A Full: Усилитель аудио. |
| 40A ECO: — | |
| F9 | 20A Full: Очистка экранов AR. |
| 15A ECO: Розетка RG2 12 В. | |
| F10 | 15A Full: Розетка 12 В. |
| 3A ECO: BSG. | |
| F11 | 5A Full: Сервитут прицепа, 7/13 треков. |
| 20A Full: Сервитут прицепа, 7/13 треков. | |
| 20A ECO: Подогрев чехла, двойной дворник задний. | |
| F12 | 30A Full: Электрорегулировка сиденья водителя. |
| 20A ECO: Подогрев сидений. | |
| F13 | 40A Full: — |
| F14 | 30A Full: Электрорегулировка пассажирского сиденья. |
| F15 | 25A Full: — |
| F16 | 5A Full: — |
| F17 | 10A Full: — |
| F18 | 25A Full: — |
| F19 | 7,5A Full: — |
| F20 | 3A Full: — |
| F21 | 3A Full: Электродвери сдвижные. |
| F22 | 20A Full: Розетка бардачка 12 В, APV 230 В. |
| F23 | 3A Full: Сервитут прицепа. |
| Реле | |
| R1 | Full: Правое складное зеркало. |
| ECO: Обдув заднего стекла + зеркала. | |
| R2 | Full: Левое складное зеркало. |
| ECO: Электрические стекла. | |
| R3 | Full: Подогрев зеркал и заднего стекла. |
| ECO: Складывание зеркал. | |
| R4 | ECO: Складывание зеркал. |
| R5 | ECO: Подогрев крышки. |
| R6 | ECO: Розетка 12 В. |
| R7 | ECO: Подогрев сидений. |
Блоки под капотом Opel Vivaro C
Блок предохранителей и реле в моторном отсеке
В подкапотном пространстве слева от аккумулятора установлен блок предохранителей и реле. Доступ показан на схематическом изображении.
Вариант 1 (Full комплектация)
Фотография блока
Схема
Назначение предохранителей
| MF1 | — |
| MF5 | — |
| MF6 | — |
| MF8 | Дизель Euro 6: Датчики NOX и SCR. |
| MF9 | — |
| MF10 | — |
| MF11 | — |
| MF12 | Стеклоочиститель, МКПП, ЭБУ Ax6 III. |
| MF13 | Охлаждение и обогрев салона. |
| MF14 | ЭБУ COMELEC Ax6 III. |
| MF15 | — |
| MF16 | — |
| MF17 | — |
| MF18 | Переключатель тормоза двухфункциональный. |
| MF19 | — |
| F1 | Реле питания 1032, дизельные инжекторы. |
| F2 | Реле вентилятора охлаждения, вентилятор, блок. |
| F3 | Реле руля, стабилизатор напряжения, генератор. |
| F4 | Инжектор SCR. | F5 | Заслонка насоса. |
| F6 | Датчик воздуха, клапан EGR. |
| F7 | Регулятор дизеля, TGV пропорциональный. |
| F8 | Датчик воды в топливе, масляный насос. |
| F9 | Иммобилайзер. |
| F10 | — |
| F11 | Переключатель руля 3, корректор двигателя, насос добавки, электродверь. |
| F12 | Нагрев сопла. |
| F13 | Расширитель DMTR. |
| F14 | Насос омывателя стекол. |
| F15 | ARTIV, диагностика, сцепление, уровень ОЖ, ГУР. |
| F16 | Насос кондиционера AR. |
| F17 | Интерфейс системы. |
| F19 | Очистка лобового стекла. |
| F20 | Насос омывателя стекол. |
| F21 | Насос омывателя фар. |
| F22 | Сигнал клаксона. |
| F23 | Правый ближний свет. |
| F24 | Левый ближний свет. |
| F25 | — |
| F26 | — |
| F27 | — |
| F28 | — |
| F29 | Стартер. |
| F30 | Дизельный преднагреватель. |
| Реле | |
| R1 | ЭБУ дизеля. |
| R2 | BSM привод. |
| R3 | BSM привод. |
| R4 | ЭБУ двигателя, реле CPC (1032), стабилизатор, генератор, вентилятор. |
| R5 | ЭБУ, насос FAP (DV6C-DV6D). |
| R6 | Питание БТР. |
| R7 | Стартер. |
| R8 | Очистка лобового. |
| R9 | |
| R10 | Насос омывателя стекол. |
| R11 | Насос омывателя фар. |
| R12 | Сигнал. |
| R13 | — |
| R14 | Левый ближний. |
| R15 | Правый ближний. |
| R16 | |
| R17 | |
Вариант 2 (ECO комплектация)
Фотография
Схема
Расшифровка
| F1 | 40A Вентилятор кондиционера. |
| F2 | 60А ЭБУ ABS / ESP. |
| F3 | 80А Блок салона 3. |
| F4 | 30А ЭБУ ABS / ESP. |
| F5 | 50А Интеллектуальный блок (правая оптика, обогрев лобового 20A). |
| F6 | 60А Вентилятор GMV 20А ЭБУ BVA AxN8 / Ax6III (тепловая). |
| F7 | 70А Интеллектуальный блок. |
| F8 | 15А Топливный насос, термостат, клапаны (EP6FADTX), электромагнит (EP6FDT) 20А ЭБУ (EB2DT/EP6FDT), подкачка (DV6F/DW10F). |
| F9 | 15А Подкачка (DW10F), клапаны, термостат, масляный насос (EP6FADTX/EP6FDT). |
| F10 | 15А ЭБУ, магнит дизеля, турбо (DV5R/DW10F), термостат S (DV5R), нагреватель, клапаны (EP6FADTX), датчики O2 (EB2ADTS). |
| F11 | 20А ЭБУ двигателя. |
| F12 | 5А Приборы, реле GMV, Istars, DMTC, охлаждение турбо (EB2ADTS/EP6FADTX), блок (EP6FADTX). |
| F13 | 5А Интеллектуальный блок. |
| F14 | 5А Блок заряда АКБ. |
| F15 | 20А Обогрев лобового. |
| F16 | 15А ПТФ 10А ДХО. |
| F17 | 10А Диагностика, реле GMP BFRM, BSI1, ЭБУ, датчик NOX (DV5R/DW10). |
| F18 | 10А Правый дальний свет. |
| F19 | 10А Левый дальний свет. |
| F20 | 30А ЭБУ, подкачка (ER6EDT), зажигание (EB2ADTS/EP6FADTX). |
| F21 | 30А Стартер. |
| F22 | 40А Резерв / Такси. |
| F23 | 40А Стартер / Генератор. |
| F24 | 40А Блок салона 5. |
| F25 | 40А Блок салона 3. |
| F26 | 15/20А Отопитель. |
| F27 | 25А Интеллектуальный блок (правая оптика, ПТФ, габариты, стопы). |
| F28 | 30А Насос мочевины, резистор (UCE/DV5R), NOX (DW10F), ЭБУ (EP6FADTX, BlueInjection, AdBlue). |
| F29 | 40А Стеклоочиститель. |
| F30 | 80А Преднагреватель. |
| F31 | 80А Коммутация и защита. |
| F32 | 80А ГУР, левая оптика, статические повороты, габариты, стопы, номер. |
| Реле | |
| R1 | ЭБУ двигателя / Дизель Euro6 (SCR). |
| R2 | Компрессор А/С / Обогрев лобового. |
| R3 | Стартер / Предподготовка тепла. |
| R4 | ПТФ / ДХО. |
| R5 | Вентилятор А/С. |
| R6 | Стартер. |
| R7 | Стеклоочиститель передний. |
| R8 | Стеклоочиститель передний. |
| R9 | Фары. |
Блок на аккумуляторе
К положительному выводу АКБ прикреплен блок мощных предохранителей для высокотоковых цепей Opel Vivaro C.
Схема
Расшифровка
- 60A — ЭБУ двухскоростного вентилятора.
- 100А — Основной блок предохранителей.
- 80А — Гидроусилитель руля.
- 80A — Блок салона.
- 80A — Блок салона.
Если вы заметили неточность или хотите дополнить информацию по предохранителям Opel Vivaro C, оставьте комментарий ниже.
