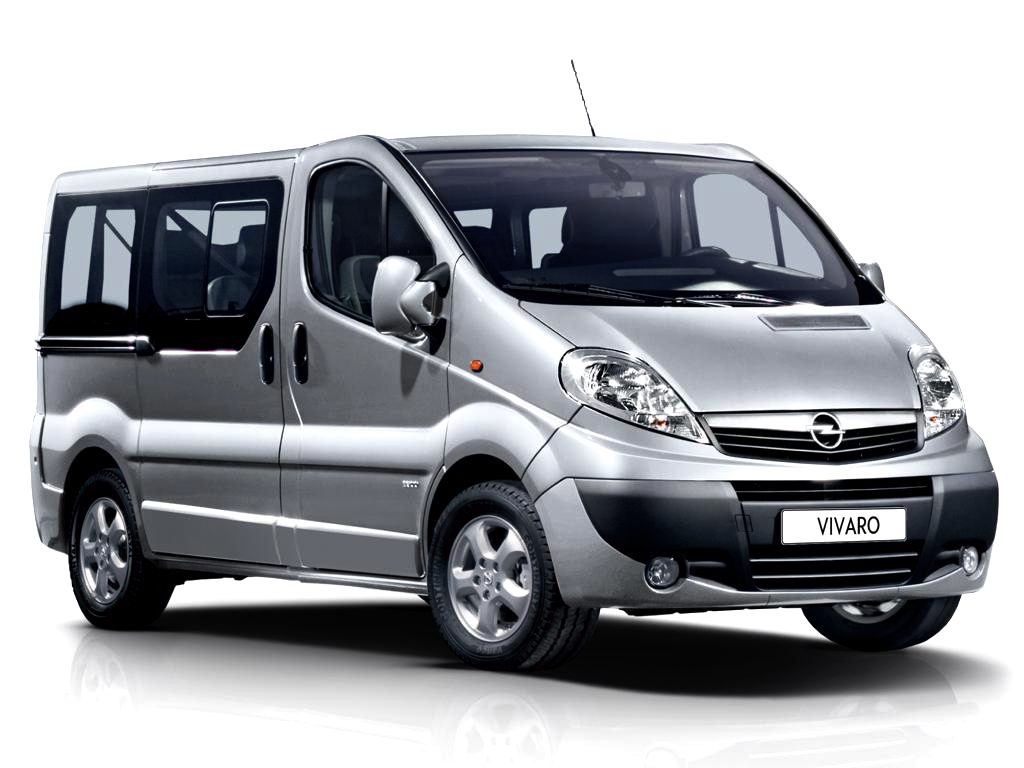

Предохранители и реле Opel Vivaro (2002–2019)

Компактвэн Opel Vivaro дебютировал в 2001 году. Модель первого поколения выпускалась в период с 2002 по 2013 год, включая 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годы. Второе поколение Opel Vivaro собиралось с 2014 по 2019 год, охватывая 2014, 2015, 2016, 2017, 2018 и 2019 годы. В этой статье мы подробно разберем расположение электронных блоков управления Opel Vivaro, предоставим детальное описание блоков предохранителей и реле Opel Vivaro с иллюстрациями схем и фото. Особое внимание уделим предохранителю, отвечающему за прикуриватель в Opel Vivaro, включая схемы для разных поколений.

Конфигурация блоков и их элементы в вашем Opel Vivaro могут варьироваться в зависимости от года выпуска и комплектации. Рекомендуем проверять схемы на внутренней стороне крышки предохранителей для точности.

Общее расположение электронных блоков в Opel Vivaro

Схема расположения блоков предохранителей и реле Opel Vivaro

Подробное описание расположения

Предохранители и реле Opel Vivaro в салоне

Главный блок предохранителей салона расположен за панелью приборов с обратной стороны.

Схема размещения предохранителей и реле Opel Vivaro указана на внутренней стороне крышки блока.

Схема предохранителей салона Opel Vivaro

Расшифровка предохранителей и реле

Предохранитель прикуривателя в Opel Vivaro — номер 27 на 15А.

В зависимости от модификации, возможны дополнительные реле в приборной панели.

• Реле обогрева заднего стекла
• Реле омывателя заднего стекла
• Реле заднего дворника
• Реле цепей зажигания
• Реле обогрева лобового стекла
• Реле передних противотуманок

Предохранители и реле Opel Vivaro под капотом

Основной блок в моторном отсеке

Блок под капотом размещен слева, за защитной крышкой.

Фото блока предохранителей под капотом Opel Vivaro

Схема блока под капотом

Назначение элементов блока

 Блок реле в моторном отсеке

Наличие реле зависит от комплектации Opel Vivaro.

Плавкие предохранители на плюсовой клемме АКБ

Блок предохранителей Opel Vivaro второго поколения

Схема блока под капотом Vivaro 2

Расшифровка предохранителей

1. Аккумулятор (с ключевой электроникой)
2. Защита АКБ от перепадов (с ключевой системой)
3. Вентиляция и отопление
4. Адаптация
5. Адаптация
6. Система вентиляции и отопления
7. Доп. отопитель, вентиляция, А/С
8. Доп. отопитель и вентиляция
9. Электропривод зеркал
10. Подогрев зеркал
11. Радио, мультимедиа, зеркала, диагностика
12. Мультимедиа, фаркоп
13. Салонное освещение, защита АКБ
14. Впрыск топлива, TPMS, ключевая система
15. Аварийные огни, поворотники
16. Центральный замок
17. Дальний свет левой фары, ближний правой, задние фонари, DRL левая
18. Противотуманки передние/задние, подсветка номера
19. Сигнализация, гудок, освещение, дворники
20. Приборная панель
21. Переключатель света
22. Задний дворник, омыватель, гудок
23. Главная АКБ
24. Задний ход
25. Стоп-сигналы
26. Впрыск, стартер
27. Подушки, рулевой замок
28. Стеклоподъемник пассажира
29. Рулевое управление
30. Стоп-сигналы
31. Защита АКБ (ключевая система)
32. Сервисный дисплей
33. Прикуриватель, силовая розетка
34. Дальний правой фары, ближний левой, габариты, DRL правая
35. Стопы, ABS, иммобилайзер
36. Салонное освещение, А/С
37. Запуск с ключевой системой
38. Задний дворник
39. Предупредительный зуммер
40. Силовая розетка в багажнике
41. Стеклоподъемник водителя
42. Задняя силовая розетка
43. Запуск, ЭБУ систем
44. Подогрев сидений
45. Отопитель, А/С
46. Дворники лобового
47. Тахограф

Предохранитель прикуривателя в Vivaro 2 — номер 33.
