Opel Vectra A – дебютное поколение популярной линейки Vectra. Производство модели велось с 1988 по 1995 год, включая годы 1988, 1989, 1990, 1991, 1992, 1993, 1994 и 1995. За период выпуска авто подверглось обновлению в виде рестайлинга. В этой публикации мы подробно разберем расположение предохранителей и реле Opel Vectra A, включая схемы блоков предохранителей, фото блоков и инструкции по замене. Особое внимание уделим предохранителю прикуривателя Opel Vectra A, чтобы помочь с диагностикой и ремонтом электрики автомобиля.

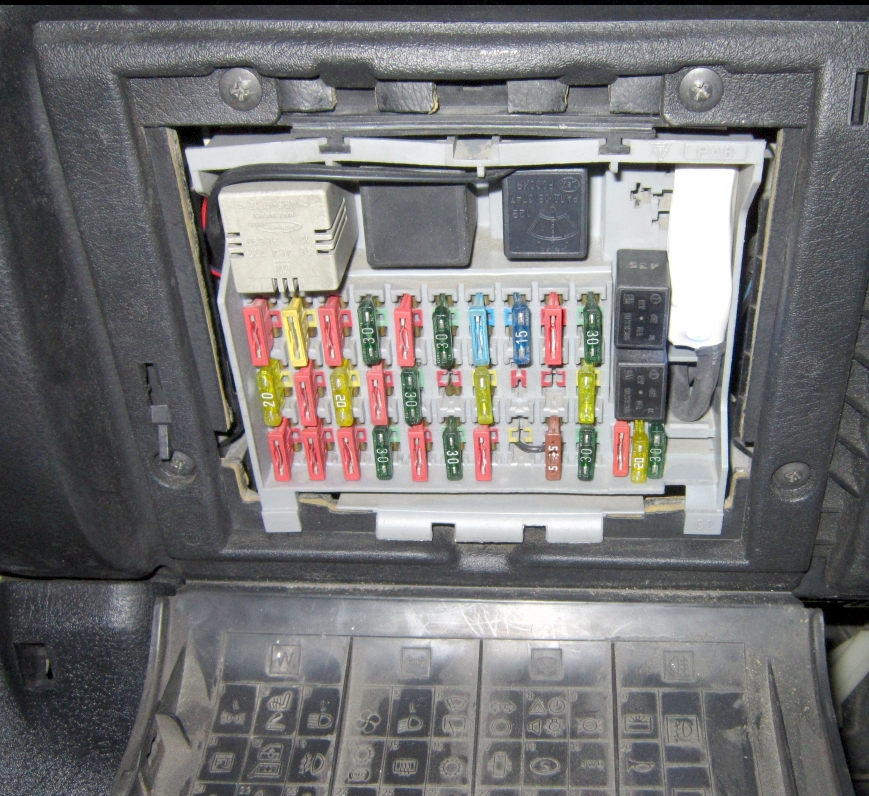

Расположение блока предохранителей в салоне Opel Vectra A
Главный блок с предохранителями и реле Opel Vectra A размещен внутри салона, под приборной панелью со стороны водителя, за пластиковой крышкой. На внутренней стороне этой крышки обычно нанесена схема предохранителей Vectra A, соответствующая вашей модификации автомобиля, что упрощает поиск нужного элемента.

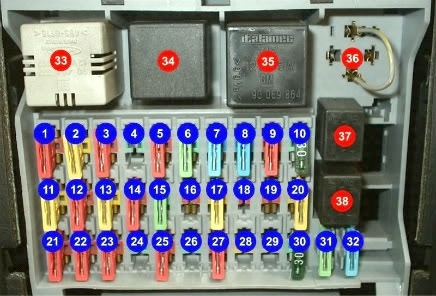

Схема блока предохранителей в салоне
Расшифровка предохранителей и реле в салоне
| 1 | 10А стояночные и задние огни, слева |
| 2 | 20А обогрев передних сидений, прикуриватель |
| 3 | 10А левый дальний свет |
| 4 | 30А теплый обдув (в модели с кондиционером) |
| 5 | 10А левый ближний свет, регулировка дальнего света |
| 6 | 30А стеклоочиститель |
| 7 | 15А поворот, тормозные огни, ABS |
| 8 | 15А освещение салона, освещение багажника, мигалка, двойной дисплей, радиоприемник, бортовой компьютер |
| 9 | 10А панель приборов, система контроля тяги, освещение номерного знака |
| 10 | 30А раздвижная крышка |
| 11 | 20А топливный насос |
| 12 | 10А электрическое регулируемое наружное зеркало, управление открытием окон, центральная блокировка |
| 13 | 20А противотуманные фары |
| 14 | 10А ABS автоматический режим передач |
| 15 | 30А подогрев заднего стекла и наружного зеркала |
| 16 | 10А автоматический режим передач |
| 17 | 20А центральная блокировка |
| 18 | 10А фары дневного света |
| 19 | 10А подушка безопасности |
| 20 | 20А сигнал |
| 21 | 10А стояночные и задние огни, справа |
| 22 | 10А предварительный нагрев глушителя, задняя фара, двойной информационный дисплей, бортовой компьютер |
| 23 | 10А правый дальний свет |
| 24 | 30А обдув охладителя (в модели с кондиционером) |
| 25 | 10А правый ближний свет, регулировка дальнего света |
| 26 | 30А управление открытием окон, задние двери |
| 27 | 10А задние противотуманные огни |
| 28 | 20А клемма 30: электропитание прицепа |
| 29 | 30А устройство промывки фар |
| 30 | 30А управление открытием окон, передние двери |
| 31 | Запасной |
| 32 | Запасной |
| 33 | Реле предупреждения |
| 34 | Реле поворотников / аварийной сигнализации |
| 35 | Реле прерывателя стеклоочистителя |
| 36 | Реле задних противотуманных фар |
| 37 | Реле передних противотуманных фар |
| 38 | Реле сигнала или экрана с подогревом |
Предохранитель прикуривателя в Opel Vectra A – это номер 2 с номиналом 20А, отвечающий также за обогрев передних сидений.

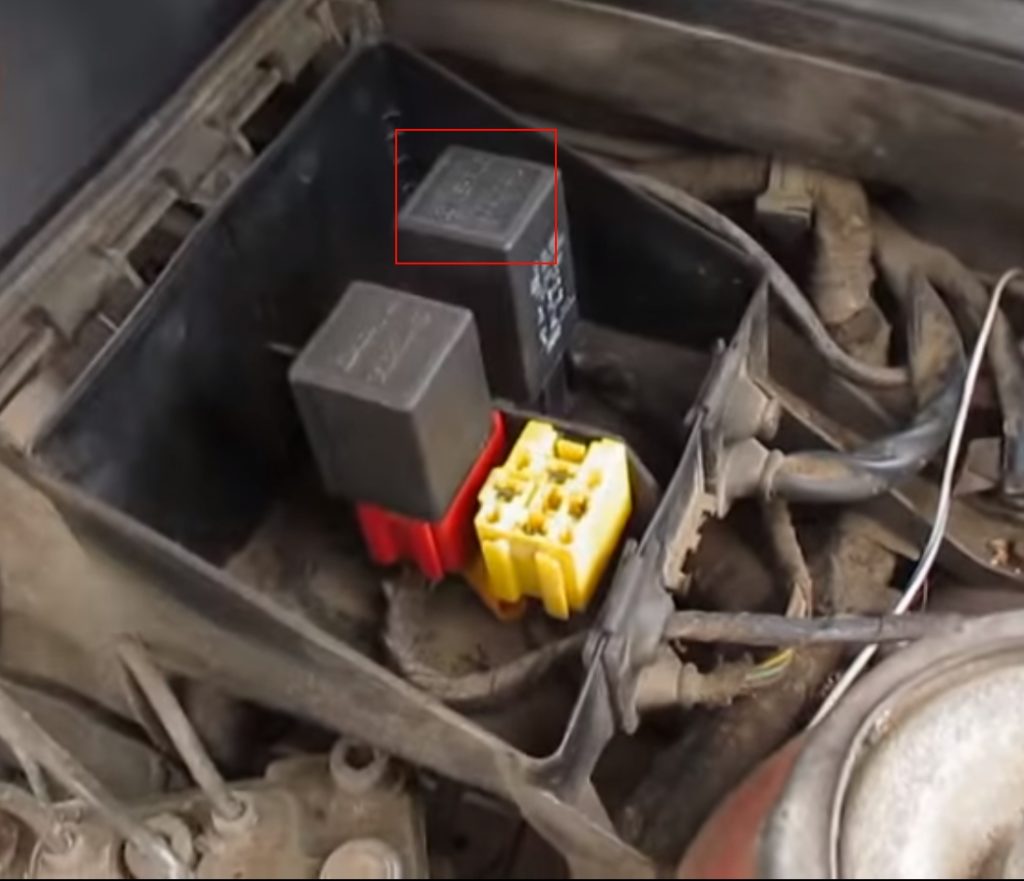

Блок реле в моторном отсеке Opel Vectra A
Дополнительный блок реле под капотом расположен в задней правой части двигателя. Количество реле и предохранителей варьируется в зависимости от комплектации и типа двигателя автомобиля. Реле топливного насоса (бензонасоса) выделено красным цветом на схеме для удобства.
