Предохранители и реле Opel Sintra

Просторный семейный минивэн Opel Sintra производился европейским концерном в период с 1996 по 1999 год. Эта популярная модель также известна под брендами Chevrolet Venture и Pontiac Montana. В нашей статье подробно рассмотрены блоки предохранителей и реле Opel Sintra, включая схемы расположения, назначение каждого элемента и спецификацию предохранителя прикуривателя для Opel Sintra, Chevrolet Venture и Pontiac Montana.

Блок предохранителей в салоне Opel Sintra

Этот блок размещен на краю приборной панели, скрыт под специальной защитной панелью для удобного доступа.

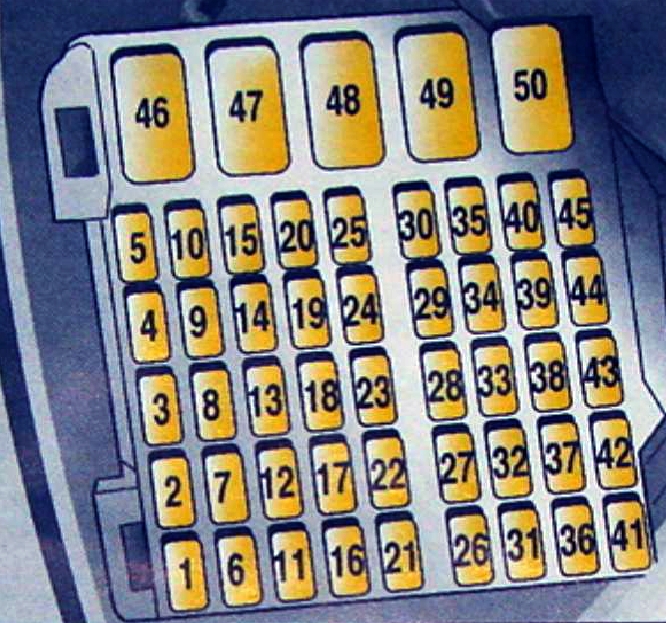

Расположение и схема блока в салоне Opel Sintra

Расшифровка предохранителей в салонном блоке Opel Sintra

1	10A Система круиз-контроля
2	20A Поворотники, стоп-сигналы
3	15A Подушки безопасности, натяжители ремней
4	10A Прикуриватель Opel Sintra, вентилятор отопителя салона, информационный дисплей
5	10A Многофункциональный дисплей
6	25A Стеклоочиститель лобового стекла
7	10A Обогрев заднего стекла, кондиционер, габаритные огни
8	20A Солнечный люк
9	10A Подогрев передних сидений
10	25A Дворники лобового стекла
11	20A Электронный блок управления
12	10A Центральный замок, электропривод зеркал
13	10A Блок управления двигателем
14	15A Внешнее освещение
15	Резерв
16	15A Центральный замок, аудиосистема, дисплей, климат-контроль
17	15A Указатели поворота
18	Резерв
19	10A Иммобилайзер
20	10A Антиблокировочная система тормозов (ABS)
21	10A Задний противотуманный фонарь
22	25A Обогрев заднего стекла
23	20A Регулятор уровня подвески (клемма 30)
24	10A Левая фара ближнего света
25	10A Правая фара ближнего света
26	30A Прикуриватель, вспомогательные розетки
27	15A Поворотники, стояночный свет, левый габарит
28	20A Электропривод люка топливного бака
29	10A Левый габаритный огонь
30	10A Правый габаритный огонь
31	7,5A ЭБУ
32	7,5A Магнитола
33	10A Дисплей приборной панели
34	15A Предохранитель прикуривателя Opel Sintra
35	Резерв
36	Резерв
37	Резерв
38	20A ABS-система
39	10A Обогрев боковых зеркал
40	Резерв
41	Резерв
42	Резерв
43	10A ABS
44	10A Система иммобилайзера
45	Резерв
46	30A Электростеклоподъемники
47	Резерв
48	30A Регулировка передних сидений, подогрев сидений
49	30A Вентилятор системы охлаждения, кондиционер
50	20A Внешнее освещение автомобиля

Функционирование прикуривателя и дополнительных розеток в Opel Sintra обеспечивают предохранители №4 и №34 в салонном блоке.

Блок предохранителей под капотом Opel Sintra

Этот блок предохранителей и реле Opel Sintra защищен крышкой и установлен поблизости от аккумуляторной батареи для быстрого доступа при обслуживании.

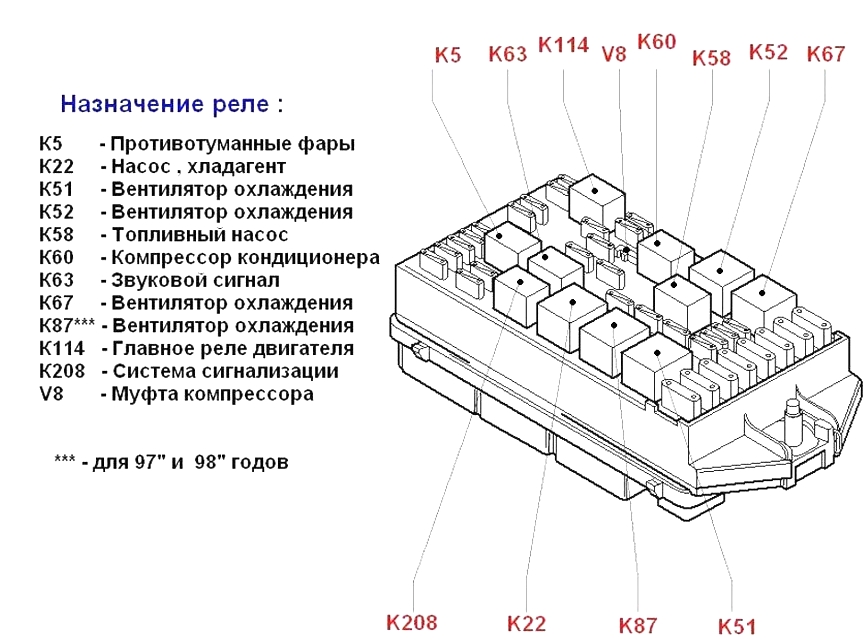

Схема блока под капотом Opel Sintra

Назначение предохранителей в моторном отсеке Opel Sintra

1	30A Вентилятор охлаждения радиатора
2	50A Воздушный компрессор (для систем с EGR)
3	60A Главный предохранитель
4	60A Главный предохранитель
5	60A Главный предохранитель
6	30A Вентилятор радиатора
7	60A Основной предохранитель
8	60A Стартер
9 — 19	Реле различных систем
20	Запасной предохранитель
21	Запасной предохранитель
22	Запасной предохранитель
23	Запасной предохранитель
24	Запасной предохранитель
25	10A Противотуманные фары
26	10A Автоматическая трансмиссия (АКПП)
27	Резерв
28	10A Датчик положения распредвала
29	15A Гудок, сигнализация
30	10A Зажигание, ЭБУ двигателя
31	15A Фонари заднего хода
32	10A Правая фара дальнего света
33	10A Левая фара дальнего света
34	10A Реле вентилятора радиатора
35	10A Топливный насос
36	20A Омыватель фар
37	10A Насос омывателя фар
38	10A Топливная система впрыска, EGR-клапан
39	15A Электронный блок управления двигателем
40	10A Система впрыска топлива
41	10A АКПП, реле вентилятора
42	15A Топливный насос, лямбда-сонда
43	Резерв
