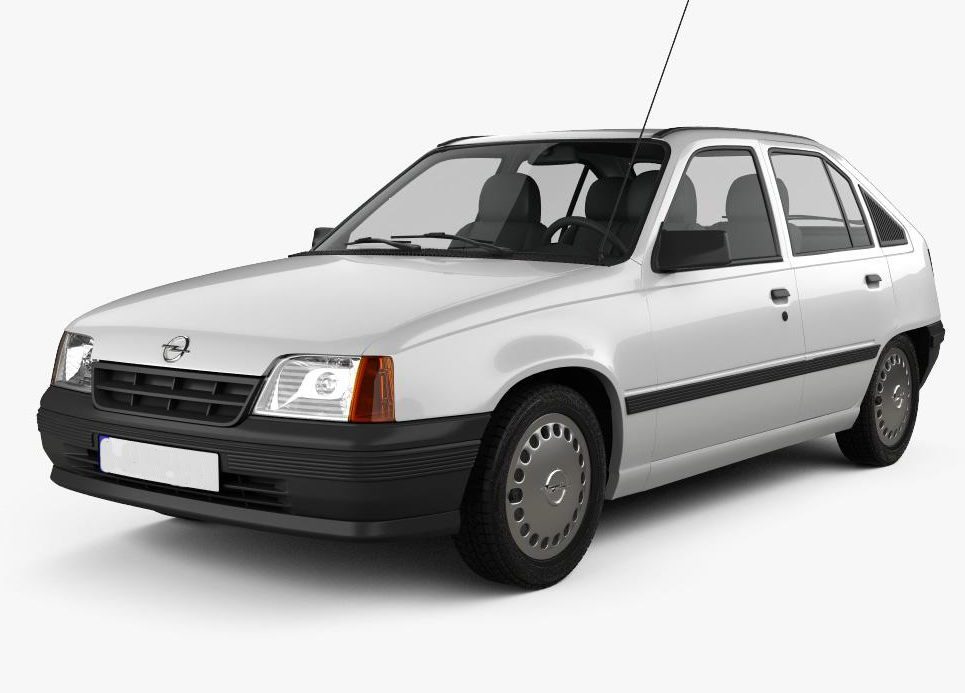

Opel Kadett производился в разнообразных версиях и обновлениях с 1962 по 1992 год. В этой подробной статье вы узнаете о предохранителях и реле Opel Kadett E – финального поколения линейки, которое выпускалось в 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991 и 1992 годах. Мы разберем расположение блока предохранителей Opel Kadett E, его электрическую схему, примеры фото и акцентируем внимание на предохранителе прикуривателя Kadett E.
Основной блок предохранителей
Главный блок с предохранителями и реле в Opel Kadett E установлен внутри салона, непосредственно под приборной панелью для удобного доступа.
Текущая схема с маркировкой предохранителей и реле Opel Kadett E обычно размещена на внутренней стороне крышки блока для быстрого ориентирования.
Схема блока предохранителей
Расшифровка предохранителей Opel Kadett E
| 1 |
10А Левая фара (габаритный свет), Левый задний фонарь (габаритный свет в Kadett E)
|
| 2 |
10А Правая фара (габаритный свет), Правый задний фонарь (габаритный свет), Лампа подсветки номерного знака, Подкапотная лампа, Лампы подсветки приборной панели, Радиоприемник Opel
|
| 3 | 10А Левая фара (дальний свет) |
| 4 | 10А Правая фара (дальний свет) |
| 5 | 10А Левая фара (ближний свет) |
| 6 | 10А Правая фара (ближний свет) |
| 7 | Резервный предохранитель |
| 8 |
10А Реле-прерыватель поворотников и аварийки, Задние фонари (стоп-сигналы), Реле активации противотуманных фар Kadett E
|
| 9 | 30А Электромотор стеклоочистителя |
| 10 | 10А Задние фонари (противотуманный режим) |
| 11 |
30А Вентилятор охлаждения двигателя, Гудок (звуковой сигнал)
|
| 12 | 20А Вентилятор обогрева салона |
| 13 |
20А Задние фонари (реверс), Подогрев пускового устройства карбюратора, Прикуриватель Opel Kadett E, Привод зеркал, Лампа багажника, Обогрев сидений
|
| 14 | 20А Клемма «30» для постоянного питания на сцепку при буксировке |
| 15 |
20А Поворотники (аварийная сигнализация), Плафон салона, Радио, Часы, Бортовой компьютер
|
| 16 | 20А Система впрыска топлива в Kadett E |
| 17 | 20А Противотуманные фары |
| 18 | 20А Обогрев заднего стекла |
Предохранитель прикуривателя в Opel Kadett E – это номер 13 номиналом 20А.
- А — Реле прерывателя поворотников и аварийной сигнализации
- B — Реле активации обогрева заднего стекла
- C — Реле стеклоочистителя
- D — Реле противотуманных фар
Сзади блока предохранителей могут располагаться дополнительные реле и запасные предохранители для Opel Kadett E.
- E — Реле бортового компьютера
- F — Реле заднего стеклоочистителя
- G — Реле дневных ходовых огней
- H — Выключатель фар
- I — Звуковой предупредитель
- 19 — Предохранитель центрального замка
- 20 — Предохранитель электростеклоподъемников
При наличии омывателей фар реле и предохранитель для них размещены в моторном отсеке под капотом.
