Opel Corsa D (Опель Корса D) — это четвертое поколение легендарной модели Corsa, которая пользуется огромным спросом среди водителей по всему миру. Производство велось в период с 2006 по 2014 годы, включая 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014. За эти годы автомобиль подвергся одному значительному рестайлингу. В этой статье мы подробно разберем блоки предохранителей и реле для Опель Корса D, включая схемы расположения, места установки и реальные фото. Особое внимание уделим предохранителю прикуривателя. В завершение предоставим возможность скачать полную инструкцию по ремонту и обслуживанию Opel Corsa D, включая замену предохранителей и диагностику электрики.
Конфигурация блоков предохранителей и реле в Opel Corsa D может варьироваться в зависимости от года выпуска, региона поставки и комплектации вашего автомобиля.
Блоки под капотом
Монтажный блок
Этот блок размещен слева от аккумулятора под капотом и защищен пластиковой крышкой. На внутренней стороне крышки обычно нанесена актуальная схема предохранителей для удобства диагностики.
Вариант 1

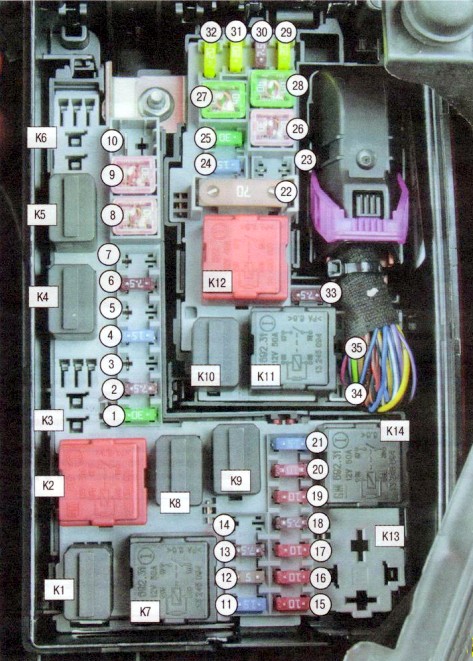

Фото — схема предохранителей под капотом
Расшифровка предохранителей и реле
| 1 | 30А Стартер |
| 2 | 7,5А Кондиционер |
| 3 | 15/30А Обогрев системы питания дизеля |
| 4 | 15А Звуковой сигнал |
| 5 | 15А Easytronic, автоматическая коробка передач |
| 6 | 7,5А Блок управления двигателем |
| 7 | 15А Противотуманные фары |
| 8 | 30/40А Охлаждение двигателя |
| 9 | 30/40/60А Охлаждение двигателя |
| 10 | 30/60А Easytronic, коробка передач |
| 11 | 7,5/15А Свечи накаливания, система зажигания |
| 12 | 5А Блок управления наружным освещением, регулировка угла наклона фар, система адаптивною света |
| 13 | 7,5А Отопитель, кондиционер |
| 14 | 5А Easytronic, автоматическая коробка передач |
| 15 | 10А Дальний свет, адаптивное освещение справа |
| 16 | 10А Дальний свет, адаптивное освещение слева |
| 17 | 10А Основные предохранители |
| 18 | 7,5А Электронный блок управления двигателем |
| 19 | 10А Подушка безопасности |
| 20 | 10А Основные предохранители |
| 21 | 15/20А Основные предохранители |
| 22 | 70А Центральный блок управления электрооборудованием автомобиля |
| 23 | 20А Компрессор, комплект для ремонта шин |
| 24 | 15А Топливный насос |
| 25 | 30А Электронный блок управления антиблокировочной тормозной системой |
| 26 | 30А Обогрев заднего стекла |
| 27 | 30А ABS |
| 28 | 30А Электровентилятор салона (кондиционер, климат-контроль) |
| 29 | 20А Предохранитель прикуривателя |
| 30 | 7,5А Кондиционер, климат — контроль |
| 31 | 20А Механизм подъема левого окна |
| 32 | 20А Механизм подъема правого окна |
| 33 | 7,5А Обогрев наружных зеркал |
| 34 | Резерв |
| 35 | Резерв |
| К1 | Реле включения звукового сигнала |
| К2 | Реле зажигания (реле разгрузки замка зажигания), вывод «15» |
| КЗ | Реле включения обогрева фильтра |
| К4 | Реле включения дальнего света фар |
| К5 | Реле включения компрессора кондиционера |
| Кб | Реле включения передних противотуманных фар |
| К7 | Реле включения вентилятора радиатора |
| К8 | Реле электронного блока управления двигателем |
| К9 | Реле включения стартера |
| К10 | Реле включения топливного насоса |
| К11 | Реле зажигания (реле разгрузки замка зажигания), вывод «15» |
| К12 | Реле включения обогрева стекла двери задка |
| К13 | Реле включения вентилятора радиатора |
| К14 | Реле включения вентилятора радиатора |
Предохранитель прикуривателя в Opel Corsa D — это элемент №29 с номиналом 20А, отвечающий за питание розетки.
Вариант 2
Схема блока предохранителей
Обозначения реле и предохранителей
| R1 | Реле обогрева заднего стекла |
| R2 | |
| R3 | |
| R4 | |
| R5 | |
| R6 | Реле управления двигателем (ЕС) |
| R7 | Реле сигнала |
| R8 | Реле стартера |
| R9 | Реле подогревателя топлива |
| R10 | Фара дальнего света |
| R11 | |
| R12 | Реле передних противотуманных фар |
| R13 | Реле сцепления компрессора кондиционера |
| R14 | Реле топливного насоса (FP) |
| 1 | 60А |
| 2 | 30А Подогрев заднего стекла |
| 4 | 30A ASM передача |
| 5 | 40A AC / Система обогрева |
| 8 | 60A Двигатель вентилятора системы охлаждения |
| 9 | 50A Двигатель вентилятора охлаждающей жидкости двигателя |
| 10 | 40A Антиблокировочная система тормозов (ABS) |
| 25 | 15А Передние противотуманные фары |
| 26 | 20А Электрические окна |
| 27 | 30А |
| 28 | 20А Электрические окна |
| 29 | Резерв |
| 30 | 20A Управление двигателем |
| 31 | 30А |
| 32 | 7,5А Управление двигателем |
| 33 | 15А Управление двигателем |
| 34 | 15А Управление двигателем |
| 35 | Резерв |
| 36 | 15А Автоматическая коробка передач (АТ) |
| 37 | 15А Сигнал |
| 38 | Резерв |
| 39 | Резерв |
| 40 | 10A Дальний свет дальнего света, левый |
| 41 | 10A Фара дальнего света, правая |
| 42 | 10A Муфта компрессора переменного тока |
| 43 | 10А Обогрев зеркал |
| 44 | Резерв |
| 45 | 15А Управление двигателем |
| 46 | 10A Модуль управления направлением фар |
| 47 | 7,5А Управление двигателем |
| 48 | 7,5A AC / система обогрева |
| 49 | 30A Стартер |
| 50 | 15А |
| 51 | 15A Топливный насос (FP) |
| 52 | 20A Модуль управления SRS |
| 53 | 30A Антиблокировочная тормозная система (ABS) |
| 54 | 7,5A AC / система обогрева |
Блок на аккумуляторе
Этот высокомощный блок с предохранителями крепится непосредственно к аккумуляторной батарее и включает в себя основные плавкие вставки для защиты ключевых систем.

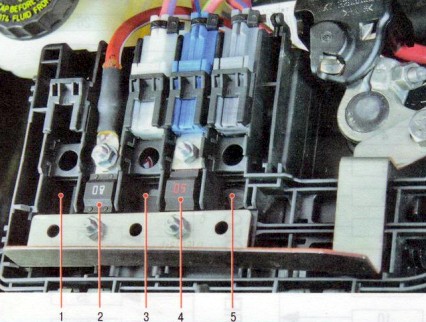

Схема блока на АКБ
Расшифровка вставок
- 80А Используется для дизельных двигателей
- 80А Рулевое управление с электроусилителем
- 60А Дополнительный и независимый обогреватель
- 50А Питание монтажного блока, расположенного в багажнике
- 40А Дополнительный и независимый обогреватель
Дополнительные реле
В различных комплектациях Opel Corsa D отдельные реле и предохранители могут быть установлены вне основного блока, например:
- k16 — реле вентилятора
- FA1 — кондиционер
- FA2 / FA3 — обогрев
Блок в салоне
Блок предохранителей в пассажирском отсеке расположен под приборной панелью за декоративной крышкой для легкого доступа.

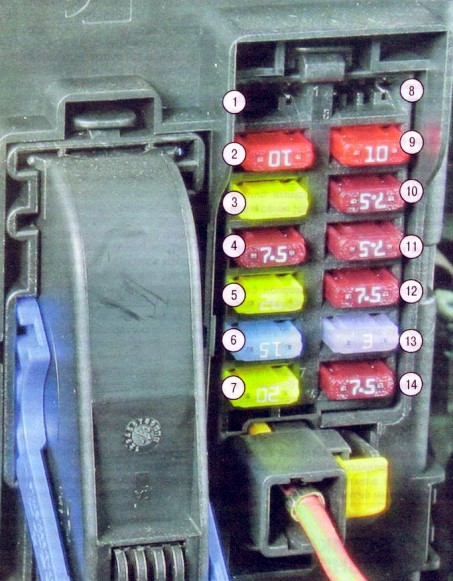

Схема блока в салоне
Назначение предохранителей
| 1 | Резерв |
| 2 | 10А Приборы, информационный дисплей |
| 3 | 20А Радиоприемник |
| 4 | 7,5А Выключатель (замок) зажигания |
| 5 | 20А Стеклоочиститель ветровою стекла |
| 6 | 15А Центральный замок двери задка (багажника) |
| 7 | 20А Центральный замок боковых дверей |
| 8 | Резерв |
| 9 | 10А Освещение салона |
| 10 | 7,5А Рулевое управление с электрическим усилителем |
| 11 | 7,5А Блок управления наружным освещением, стоп-сигнал, переключатель сцепления |
| 12 | 7,5А ABS, стоп — сигнал |
| 13 | 3А Рулевое колесо с обогревом |
| 14 | 7,5А Задний держатель велосипеда, система парковки, датчик дождя, внутреннее зеркало, блок переключателей (на центральной консоли) |
Блок в багажнике

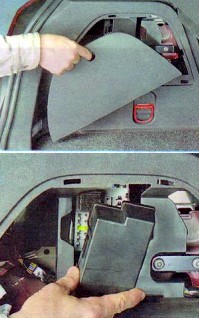

Блок в багажном отделении установлен на левой стойке и скрыт под защитной панелью.

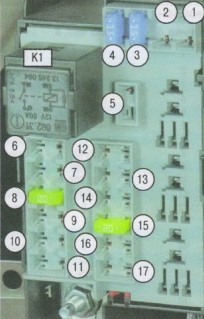

Схема блока в багажнике
Расшифровка элементов
| 1 | 15А Система адаптивного света фар |
| 2 | Резерв |
| 3 | 15А Обогрев левого сиденья |
| 4 | 15А Обогрев правого сиденья |
| 5 | Резерв |
| 6 | Резерв |
| 7 | Резерв |
| 8 | 20А Система Flex-Fix, тягово-сцепное устройство |
| 9 | Резерв |
| 10 | Резерв |
| 11 | Резерв |
| 12 | Резерв |
| 13 | Резерв |
| 14 | Резерв |
| 15 | 20А Система Flex-Fix, тягово-сцепное устройство |
| 16 | Резерв |
| 17 | 20А Раздвижная крыша |
| К1 | Реле зажигания (реле разгрузки замка зажигания) вывод «15а» |
Инструкция Opel Corsa D
Подробные сведения о ремонте, обслуживании и электрике Опель Корса D, включая схемы предохранителей и реле, вы найдете в официальной инструкции: «скачать».
На нашем канале доступно видео по теме блоков предохранителей Opel Corsa D. Рекомендуем просмотреть и подписаться для актуальных материалов по ремонту автомобилей.
Это все по предохранителям и реле для вашей модели. Если у вас есть дополнения или вопросы по замене предохранителей Opel Corsa D, оставляйте отзывы в комментариях.
