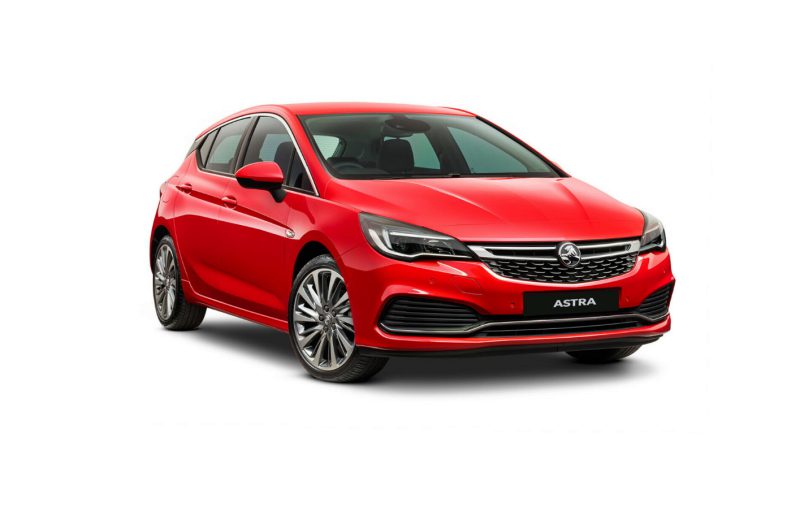

Opel Astra K — это пятое поколение популярной модели Opel Astra, выпускавшееся в период с 2015 по 2022 год, включая 2015, 2016, 2017, 2018, 2019, 2020, 2021 и 2022 годы. За эти годы автомобиль прошел обновление и рестайлинг. В этой статье вы найдете детальное описание предохранителей и реле Opel Astra K, включая схемы блоков предохранителей, их точное расположение в автомобиле, а также фото-примеры. Мы также акцентируем внимание на предохранителе прикуривателя и розетки.
Функции предохранителей и реле могут варьироваться в зависимости от года производства, комплектации электрики и рынка сбыта вашего Opel Astra K.
Расположение блока предохранителей в салоне
В интерьере Opel Astra K блок предохранителей и реле находится в центральной консоли, примерно посередине, скрытый под защитной панелью.
Если на крышке блока есть электрический разъем, его следует отключить с помощью специального адаптера и отвертки, которые обычно хранятся в бардачке автомобиля.

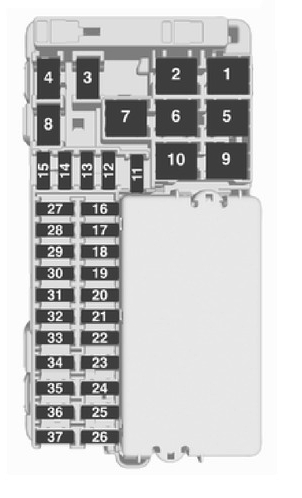

Иллюстрация на фото
Расшифровка схемы
Пояснения к предохранителям и реле
| 1 | 2019-2022: Обогрев задних сидений (только для автомобилей без звуковой сигнализации) |
| 2 | Система климат-контроля, вентилятор |
| 3 | Электропривод сиденья водителя |
| 4 | 2016–2018: Прикуриватель/ розетка спереди |
| 2019-2022: Сиденье пассажира с электроприводом | |
| 5 | АБС |
| 6 | Передние электрические стеклоподъемники |
| 7 | 2016-2019: АБС |
| 8 | Руль с подогревом |
| 9 | Модуль управления кузовом |
| 10 | Электро стеклоподъемники задние |
| 11 | Люк на крыше |
| 12 | Модуль управления кузовом |
| 13 | Подогрев сидений (только на автомобилях без звуковой сигнализации) |
| 14 | Наружное зеркало |
| 15 | Модуль управления кузовом |
| 16 | Модуль управления кузовом |
| 17 | Модуль управления кузовом |
| 18 | Модуль управления кузовом |
| 19 | Разъем канала передачи данных |
| 20 | Система подушек безопасности |
| 21 | Система климат-контроля |
| 22 | Центральный замок, задняя дверь |
| 23 | Электронная система ключей |
| 24 | Функция памяти сиденья с электроприводом |
| 25 | Рулевое колесо с системой подушек безопасности |
| 26 | Замок зажигания/ замок рулевой колонки |
| 27 | Модуль управления кузовом |
| 28 | USB-разъем |
| 29 | 2016–2018: Не используется |
| 2019-2022: Прикуриватель /розетка спереди | |
| 30 | Рычаг селектора |
| 31 | Стеклоочиститель заднего стекла |
| 32 | Модуль управления коробкой передач |
| 33 | Противоугонная сигнализация / Звуковая сигнализация |
| 34 | Система помощи при парковке / Система оповещения о боковых слепых зонах / Информационно-развлекательная система / USB-разъем |
| 35 | ОнСтар |
| 36 | Информационный дисплей/ комбинация приборов/ проигрыватель компакт-дисков |
| 37 | Информационно-развлекательная система, радио |
За функционирование прикуривателя в Opel Astra K, в зависимости от года выпуска, отвечают предохранители под номерами 29 или 4 в блоке салона, что важно для диагностики и ремонта электрики.
Блок предохранителей в моторном отсеке
В моторном отсеке Opel Astra K основной блок предохранителей и реле размещен слева от двигателя, под капотом.
Диаграмма блока
Расшифровка предохранителей
1 — F6UB 500A • Стартер M64
5 — F5UB 80A • Блок управления двигателем K20 (LVK/LVL/LWQ/LWV)
6 — F4UB 80A • K43 Модуль управления усилителем рулевого управления (NJ0/NJ1)
7 — F3UB 100A • Дополнительный электрический нагреватель E40 (C32)
8 — F2UB 80A • Двигатель вентилятора охлаждения G10
| F1UA | 30A • Реле стартера KR27 |
| F2UA | 40A • KR27C Реле электромагнитного привода шестерни стартера |
| F3UA | 15А |
| B52A Датчик кислорода 1 с подогревом (LE1/LE2/LFE/LV7/LWC) | |
| E41 Нагреватель термостата охлаждающей жидкости двигателя (LE1/LE2/LWC) | |
| Модуль управления двигателем K20 (LV7) | |
| M98 Привод рабочего клапана впускного коллектора (LVK/LVL) | |
| Q12 Электромагнитный клапан продувки испарительных выбросов (LE1/LE2/LFE/LV7/LWC) | |
| Q40 Перепускной электромагнитный клапан турбокомпрессора (LE1/LE2/LFE/LWC) | |
| Q42 Электромагнитный клапан перепускной заслонки турбокомпрессора (LE1/LE2/LFE/LWC) | |
| Q44 Электромагнитный клапан регулирования давления моторного масла | |
| Q45 Электромагнитный клапан форсунки охлаждающего масла поршня (LVK/LVL/LWQ/LWV) | |
| Q47 Перепускной электромагнитный клапан охладителя системы рециркуляции отработавших газов (LVK) | |
| Q56 Муфта насоса охлаждающей жидкости (LE1) | |
| F4UA | 25A • Модуль управления двигателем K20 |
| F5UA | 10А vsepredohraniteli.ru |
| Реле насоса охлаждающей жидкости KR31 — вспомогательное (LWC) | |
| M96 Активный привод воздушной заслонки решетки радиатора (VRI) | |
| F6UA | 20A • Модуль управления коробкой передач K71 (MJA) |
| F7UA | 10A • Не используется |
| F8UA | 10А |
| Модуль управления двигателем K20 (LFE/LV7/LWC) | |
| K103 Модуль управления топливными форсунками (LFE) | |
| F9UA | 10A • KR29 Реле муфты компрессора кондиционера |
| F10UA | 10A • Не используется |
| F11UA | 20А |
| K39 Модуль управления задней дверью (универсал с TC2) | |
| K171 Модуль управления датчиком задней двери без помощи рук (универсал с TC2) | |
| F12UA | 10А |
| Q51D Клапан поясничной опоры сиденья в сборе — привод (AVK) | |
| Q51P Клапан поясничной опоры сиденья в сборе — пассажир (AVU) | |
| F13UA | 7.5A • Реле насоса охлаждающей жидкости KR31 — вспомогательное |
| F14UA | 5A • Не используется |
| F15UA | 10A (без дизеля)15A (дизель) |
| B52A Подогреваемый датчик кислорода 1 (LVK/LVL/LWQ/LWV) | |
| B52B Датчик кислорода с подогревом 2 | |
| B75C Многофункциональный датчик впускного воздуха (без дизельного двигателя) | |
| B280 Электромагнитный клапан аккумулятора автоматической коробки передач (MNU с KL9) | |
| F16UA | 7,5А (Дизель)15А (без Дизеля) |
| Модуль управления двигателем K20 (Дизель/LE1/LE2/LFE/LWC) | |
| K103 Модуль управления топливными форсунками (LFE) | |
| Q17A Топливная форсунка 1 (LV7) | |
| Q17B Топливная форсунка 2 (LV7) | |
| Q17C Топливная форсунка 3 (LV7) | |
| Q17D Топливная форсунка 4 (LV7) | |
| T8A Катушка зажигания 1 (LE1/LE2/LFE/LV7/LWC) | |
| T8B Катушка зажигания 2 (LE1/LE2/LFE/LV7/LWC) | |
| T8C Катушка зажигания 3 (LE1/LE2/LFE/LV7/LWC) | |
| Катушка зажигания T8D 4 (LE2/LFE/LV7/LWC) | |
| F17UA | 15A • Блок управления двигателем K20 (без LV7) |
| F18UA | 5A • Не используется |
| F19UA | 10A • Не используется |
| F20UA | 40A • Не используется |
| F21UA | 30A • Не используется |
| F22UA | 50A • K17 Электронный модуль управления тормозами |
| F23UA | 15А |
| KR6 Реле насоса омывателя заднего стекла | |
| KR11 Реле насоса омывателя ветрового стекла | |
| F24UA | 25A • Не используется |
| F25UA | 30A • Реле подогревателя топлива KR22 (LVK/LWQ/LWV) |
| F26UA | 40A • K71 Модуль управления коробкой передач (MJA) |
| F27UA | 40A • K39 Модуль управления задней дверью (универсал с TC2) |
| F28UA | 30A • Не используется |
| F29UA | 40А |
| R14L Шумовой фильтр обогревателя заднего стекла — левый (US3) | |
| E18 Решетка заднего обогревателя | |
| F30UA | 7,5А • Не используется |
| F31UA | 7.5A • Не используется |
| F32UA | 7,5А |
| E40 Дополнительный электрический обогреватель (C32) | |
| K33 Модуль управления системой отопления, вентиляции и кондиционирования воздуха | |
| K111 Модуль управления приводом топливного насоса (LE1/LE2/LFE/LWC/LWQ/LWV) | |
| P43 Индикаторы предупреждения о столкновении (UEU) | |
| Рычаг переключения передач S3 (MJA) | |
| Трансформатор питания Т19 (KL9) | |
| F33UA | 10A • Не использовать |
| F34UA | 15A • Звуковой сигнал P12 |
| F35UA | 20A • Дополнительная розетка питания X80C — грузовой автомобиль (вагон) |
| F36UA | Ф36УА 10А (Т4А) 15А (Т4Л) |
| E4F Фара — правый дальний свет (T4A) | |
| E67R Многофункциональный светодиод — правая фара (T4L) | |
| F37UA | 10A • E4E Фара — дальний свет слева (T4A) |
| F38UA | 5A • K26 Блок управления фарами (T4L) |
| F39UA | 15А |
| E29LF Противотуманная фара — передняя левая (T3U) | |
| E29RF Противотуманная фара — передняя правая (T3U) | |
| F40UA | 5A • Модуль шлюза последовательных данных K56 |
| F41UA | 7,5А |
| E11A Подогреватель топлива /датчик воды в топливе (дизель) | |
| Q56 Муфта насоса охлаждающей жидкости (дизель) | |
| F42UA | 10А |
| M29L Привод корректора фар — левый (TR6) | |
| M29R Привод корректора фар — правый (TR6) | |
| S30 Переключатель фар (TR6) | |
| F43UA | 20A • KR23A Реле топливного насоса (LV7/LVK/LVL/LWQ/LWV) |
| F44UA | 5А |
| A10 Внутреннее зеркало заднего вида (DD8) | |
| B87 Камера заднего вида (UVC) | |
| K68 Модуль управления освещением прицепа (VQ9) | |
| Дополнительная розетка питания X80G — приборная панель | |
| F45UA | 15A • M29L Привод корректора фар — левый (T4L) |
| F46UA | 5A • P16 Комбинация приборов |
| F47UA | 15A • K60 Модуль замка рулевой колонки (BTM) |
| F48UA | 20A • Реле заднего стеклоочистителя KR7 |
| F49UA | 7,5А |
| A9A Наружное зеркало заднего вида — водитель (DWE/DWF) | |
| A9B Наружное зеркало заднего вида — пассажир (DWE/DWF) | |
| F50UA | 15A • M29R Привод корректора фар — правый (T4L) |
| F51UA | 15A • E67L Многофункциональный светодиод — левая фара (T4L) |
| F52UA | 7,5А |
| Модуль управления двигателем K20 | |
| K103 Модуль управления топливными форсунками (LFE) | |
| K71 Модуль управления коробкой передач (MJA) | |
| Узел управляющего электромагнитного клапана Q8 (M2D) | |
| Сборка автоматической коробки передач T12 (MNP/MNU) | |
| F53UA | 30A • Реле модуля управления восстановителем KR121 |
| F54UA | 30A • M79 Модуль электродвигателя стеклоочистителя |
| F55UA | 30A • Не используется |
| F56UA | 7,5A • Не используется |
| F57UA | 15A • Не используется |
Описание реле в блоке под капотом
- K01 — Реле стартера KR27 — Стартер M64
- K02 — KR29 Реле муфты компрессора кондиционера — Q2 Муфта компрессора кондиционера
- K03 — Реле зажигания системы управления двигателем
- K04 — Реле напряжения питания датчика
- K05 — Реле электромагнитного привода шестерни стартера KR27C — Стартер M64
- K06 — Реле подогревателя топлива KR22 — E11A Датчик подогревателя топлива/ воды в топливе (LVK/LWQ/LWV)
- K07 — Не используется
- K08 — Не используется
- K09 — Реле модуля управления реагентом KR121 K115
- K10 — Реле топливного насоса KR23A — Топливный насос G12
- К11 — Не используется
- K12 — KR49R Реле ближнего света фар — правая
- K12 — KR48 Реле дальнего света фар
- K13 — KR49L Реле ближнего света фар — левое
- K14 — Главное реле зажигания
- K15 — Реле заднего обогревателя KR5
Указанные реле представляют собой необслуживаемые элементы на печатной плате (PCB), интегрированные непосредственно в блок предохранителей Opel Astra K.
- K16 — Реле звукового сигнала KR3
- K17 — KR196B Реле напряжения питания датчика 2 — K115 Модуль управления восстановителем
- K18 — KR46 Реле передних противотуманных фар
- K19 — KR31 Реле насоса охлаждающей жидкости — вспомогательное
- K19 — KR196C Реле напряжения питания датчика 3 (K111 Модуль управления драйвером топливного насоса, B136 Датчик твердых частиц в выхлопных газах, B195A Датчик оксидов азота 1, B195B Датчик оксидов азота 2 (LVL)
- K20 — Не используется
- K21 — KR6 Реле насоса омывателя заднего стекла
- K22 — KR11 Реле насоса омывателя ветрового стекла
- K23 — KR7 Реле заднего стеклоочистителя
Следующие точки служат диагностическими контрольными позициями для реле на печатной плате блока предохранителей и реле под капотом.
- TP19-1 — Реле насоса охлаждающей жидкости KR31 — вспомогательное
- TP19-2 — Реле насоса охлаждающей жидкости KR31 — вспомогательное
- TP21 — Реле насоса омывателя заднего стекла KR6
- TP22 — KR11 Реле насоса омывателя ветрового стекла
- TP23 — Реле заднего стеклоочистителя KR7
Дополнительный блок в багажнике
В багажном отделении Opel Astra K, слева, установлен еще один блок предохранителей для дополнительных систем.

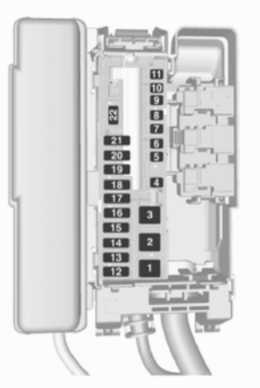

Схема расположения
Расшифровка предохранителей
| 1 | — |
| 2 | 2016-2018: Инвертор постоянного/ переменного тока |
| 3 | Модуль прицепа |
| 4 | 2016-2018: Сиденье пассажира с электроприводом |
| 5 | — |
| 6 | 2016-2018: Модуль дальнего оповещения |
| 7 | — |
| 8 | — |
| 9 | 2016-2018: Обогрев задних сидений (на автомобилях без звуковой сигнализации) |
| 10 | 2016-2019: Сервис |
| 11 | Усилитель |
| 12 | Обогрев передних сидений (на автомобилях с звуковой сигнализацией) |
| 13 | Обогрев заднего сиденья (на автомобилях с звуковой сигнализацией) |
| 14 | Зажигание |
| 15 | Вентиляция сиденья |
| 16 | Розетка для прицепов |
| 17 | Розетка для прицепов |
| 18 | — |
| 19 | — |
| 20 | — |
| 21 | Складывание задних сидений с электроприводом. |
| 22 | Электропривод задней двери |
