Opel Astra G (Опель Астра Джи) — это второе поколение популярной линейки Opel Astra. Производство велось с 1998 по 2008 год, включая модели 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годов. Автомобиль также известен как Opel Astra Classic II и Chevrolet Viva. В этой статье мы подробно разберем расположение блоков предохранителей Opel Astra G, их схемы, фото и описания. Особое внимание уделим предохранителю прикуривателя Opel Astra G, его замене и диагностике электрических неисправностей.
В Opel Astra G предусмотрены три ключевых блока предохранителей и реле: один в салоне автомобиля, два — в моторном отсеке под капотом. Это стандартная конфигурация для надежной защиты электрических систем.
Блок предохранителей в салоне

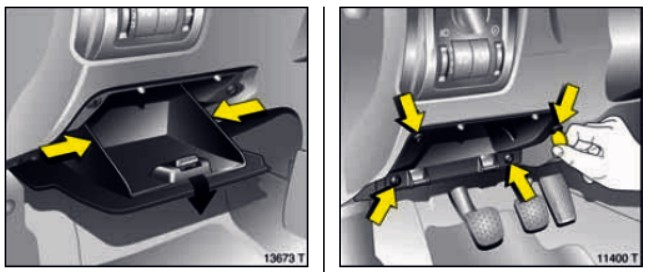

Расположен под торпедо, за бардачком. Чтобы добраться до него, сожмите боковые стенки перчаточного ящика, опустите его полностью и отключите. Затем, используя монету, поверните фиксаторы на 90 градусов и снимите крепление ящика.

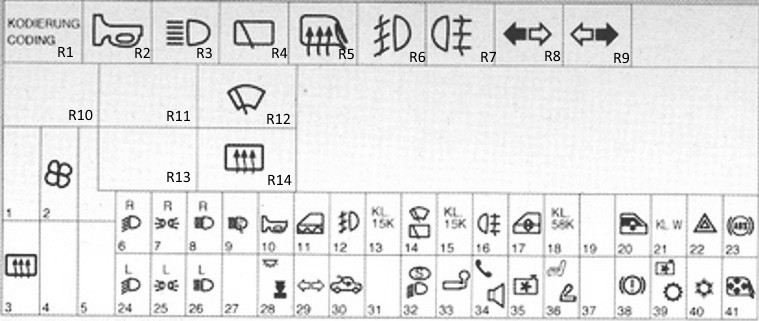

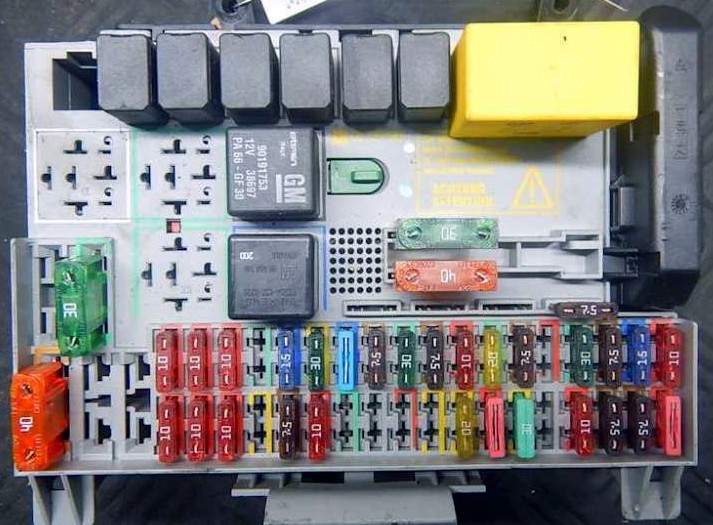

Вариант 1
Распиновка предохранителей
Расшифровка предохранителей и реле
| R1 | — |
| R2 | Реле звукового сигнала |
| R3 | Реле дальнего света фар |
| R4 | Реле очистителя заднего стекла |
| R5 | Реле обогревателя зеркал заднего вида |
| R6 | Реле противотуманных фар |
| R7 | Реле задних противотуманных фонарей |
| R8 | Реле указателя поворота — правые |
| R9 | Реле указателя поворота — левые |
| R10 | Трансмиттер аудио сигнала телефона |
| R11 | — |
| R12 | Реле электродвигателя очистителя лобового стекла |
| R13 | — |
| R14 | Реле обогревателя заднего стекла |
| R15 | Многофункциональный блок управления |
| 1 | — |
| 2 | 30A) Отопитель/ кондиционер подогреватель сидений |
| 4 | — |
| 5 | — |
| 6 | 10A Правая фара — ближний свет, корректор фар |
| 7 | 10A Передние/ задние габариты (прав.), лампа подсветки номерного знака |
| 8 | 10A Правая фара-дальний свет |
| 9 | 30A Насос омывателя фар |
| 10 | 15A Звуковой сигнал |
| 11 | 20A Центральный замок |
| 12 | 15A Противотуманные фары |
| 13 | 7,5A Многофункциональный дисплей |
| 14 | 30A Электродвигатель очистителя лобового стекла |
| 15 | 7,5A Электропривод стеклоподъемников, люк, электропривод зеркал заднего вида на дверях |
| 16 | 10A Задний противотуманный фонарь |
| 17 | 30A Электропривод стеклоподъемников |
| 18 | 7,5A Корректор фар |
| 19 | — |
| 20 | 30A Электропривод стеклоподъемников |
| 21 | 7,5А Э/м клапан блокировки ключа в замке зажигания (АКПП), противоугонная система, аудиосистема |
| 22 | 15A Указатели поворота/а аварийная сигнализация, многофункциональный дисплей, маршрутный компьютер, индикаторы |
| 23 | 10A Анти блокировочная система тормозов (ABS), усилитель рулевого управления |
| 24 | 10A Левая фара — ближний свет, корректор фар |
| 25 | 10A Передний/задний габарит(левый), лампа подсветки номерного знака |
| 26 | 10A Левая фара — дальний свет |
| 27 | — |
| 28 | 20А Лампа освещения салона |
| 29 | 10A Указатель поворота/ аварийная сигнализация, лампа освещения салона |
| 30 | 30A Люк |
| 31 | — |
| 32 | 10A Система освещения в дневное время, противоугонная система |
| 33 | 20A Разъем электрооборудования прицепа – вывод 30 |
| 34 | 20A Аудиосистема, многофункциональный дисплей |
| 35 | 10A Система управления АКПП, блок управления электродвигателем вентилятора системы охлаждения, система кондиционирования |
| 36 | 20A Отопитель сидений, предохранитель прикуривателя Opel Astra G |
| 37 | — |
| 38 | 10A Стоп-сигналы, система управления АКПП, многофункциональный дисплей, система поддержания скорости |
| 39 | 7,5A Система управления АКПП, блок управления электродвигателем вентилятора системы охлаждения, система кондиционирования |
| 40 | 7,5A Блок управления электродвигателем вентилятора системы охлаждения, система кондиционирования |
| 41 | 10A Обогреватель зеркал заднего вида |
В этой версии предохранитель прикуривателя Opel Astra G — номер 36, номиналом 20А. Проверьте его при неисправностях розетки.
Вариант 2

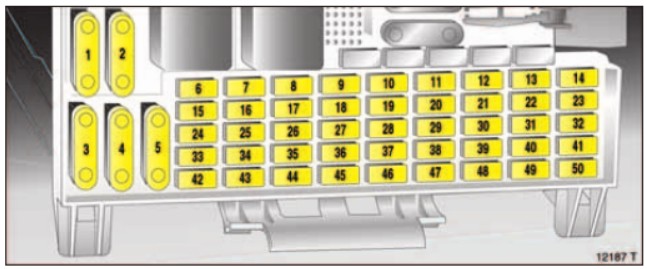

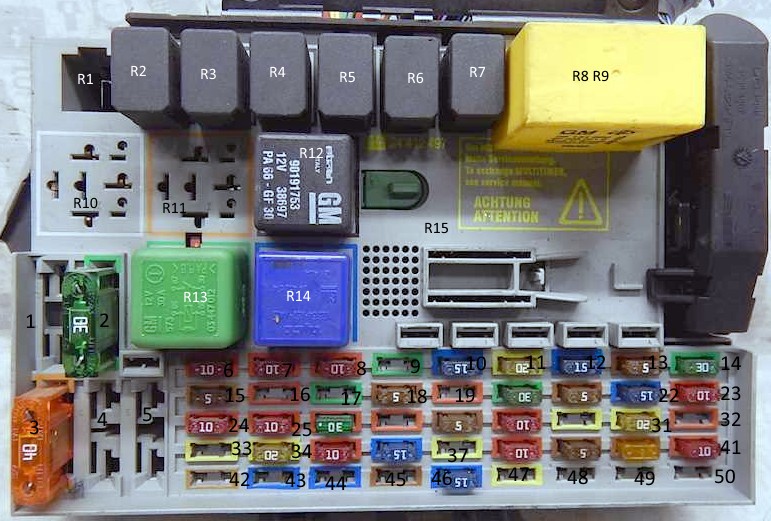

Фото и схема блока
Схема предохранителей Opel Astra G
Обозначения и функции
| R1 | — |
| R2 | Реле звукового сигнала |
| R3 | Реле дальнего света фар |
| R4 | Реле очистителя заднего стекла |
| R5 | Реле обогревателя зеркал заднего вида |
| R6 | Реле противотуманных фар |
| R7 | Реле задних противотуманных фонарей |
| R8 | Реле – прерыватель указателей поворота |
| R9 | Реле- прерыватель указателей поворота |
| R10 | Трансмиттер аудио сигнала телефона |
| R11 | Преобразователь сигнала датчика частоты вращения колеса |
| R12 | Реле электродвигателя очистителя лобового стекла |
| R13 | Реле лампы освещения салона |
| R14 | Реле обогревателя заднего стекла |
| R15 | Многофункциональный блок управления |
| 1 | — |
| 2 | (30A) Отопитель/ кондиционер подогреватель сидений |
| 3 | (40A) Обогреватель заднего стекла |
| 4 | — |
| 5 | — |
| 6 | (10A) Правая фара — ближний свет, корректор фар |
| 7 | (10A) Передние /задние габариты (прав.), лампа подсветки номерного знака |
| 8 | (10A) Правая фара-дальний свет |
| 9 | (30A) Насос омывателя фар |
| 10 | (15A) Звуковой сигнал |
| 11 | (20A) Центральный замок |
| 12 | (15A) Противотуманные фары |
| 13 | (5A) Много функциональный дисплей |
| 14 | (30A) Электродвигатель очистителя лобового стекла, люк (кабриолет) |
| 15 | (5A) Электропривод стеклоподъемников, люк, электропривод зеркал заднего вида на дверях, лампа освещения салона, противоугонная система |
| 16 | (10A) Задний противотуманный фонарь |
| 17 | (30A) Электропривод стеклоподъемников |
| 18 | (5A) Корректор фар, лампа подсветки номерного знака |
| 19 | (10A) Аудиосистема, телефон, многофункциональный дисплей |
| 20 | (30А) Электропривод стеклоподъемников |
| 21 | (5А) Э/м клапан блокировки ключа в замке зажигания (АКПП), противоугонная система, аудиосистема, телефон |
| 22 | (15A) Указатели поворота/ аварийная сигнализация, многофункциональный дисплей, маршрутный компьютер, индикаторы |
| 23 | (10A) Антиблокировочная система тормозов (ABS), усилитель рулевого управления |
| 24 | (10A) Левая фара — ближний свет, корректор фар |
| 25 | (10A) Передний/ задний габарит(лев.), лампа подсветки номерного знака |
| 26 | (10A) Левая фара — дальний свет |
| 27 | (2A) Привод складывающейся крыши |
| 28 | (5А) Лампа освещения салона |
| 29 | (10A) Указатель поворота/ аварийная сигнализация, лампа освещения салона, система управления АКПП |
| 30 | (30A) Люк |
| 31 | (2A) Электропривод складывающейся крыши (полуавтоматической) |
| 32 | (10A) Система освещения в дневное время, предупреждение об оставленном включенным освещении, противоугонная система, блок управления иммобилайзером |
| 33 | (20A) Разъем электрооборудования прицепа- вывод 30 |
| 34 | (20A) Аудиосистема, многофункциональный дисплей, телефон |
| 35 | (10A) Система управления АКПП, блок управления электродвигателем вентилятора системы охлаждения, система кондиционирования |
| 36 | (15А) Отопитель сидений, предохранитель прикуривателя Opel Astra G |
| 37 | (20А) Подогреватель сидений |
| 38 | (10A) Стоп-сигналы, система управления АКПП, многофункциональный дисплей, система поддержания скорости |
| 39 | (5A) Система управления АКПП, блок управления электродвигателем вентилятора системы охлаждения, система кондиционирования |
| 40 | (5А) Блок управления электродвигателем вентилятора системы охлаждения, система кондиционирования |
| 41 | (10A) Обогреватель зеркал заднего вида на дверях |
| 42 | (5А) Датчик наличия пассажира на сиденье, лампа освещения салона |
| 43 | (20A) Ксеноновая фара-правая 2002^ |
| 44 | (20A) Ксеноновая фара-левая 2002^ |
| 45 | (5А) Подогреватели сидений 2002^ |
| 46 | (15А) Управление двигателем 2002^ |
| 47 | (20A) Дополнительный отопитель — Дизель |
| 48 | (5A) Привод складывающейся крыши |
| 49 | — |
| 50 | (40A) Реле электродвигателя вентилятора системы охлаждения — 2,0 дизель/1,7 дизель с кондиционером |
Предохранитель прикуривателя в этой комплектации — номер 36, 15А. Рекомендуется проверять его при проблемах с зарядкой гаджетов.

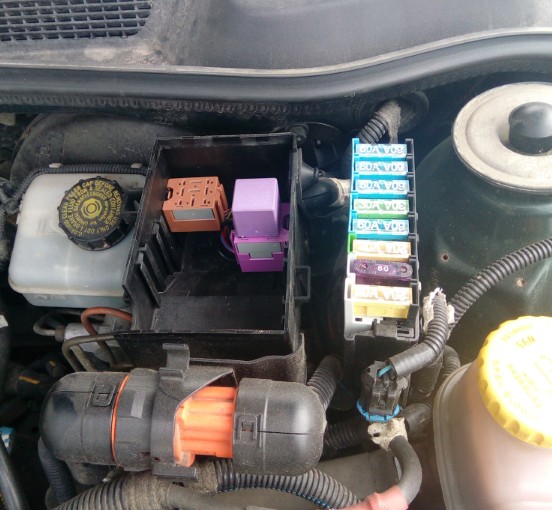

Блоки предохранителей под капотом
В моторном отсеке Opel Astra G размещены два отдельных блока: один для предохранителей, другой — для реле. Они обеспечивают защиту ключевых систем двигателя и охлаждения.
Точная схема блоков под капотом обычно указана на крышке защиты для удобства ремонта.

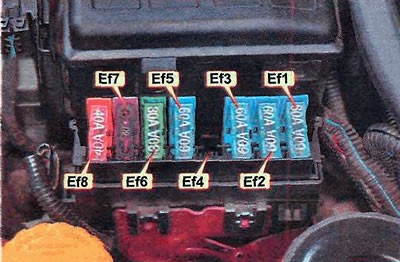

Блок предохранителей под капотом
Схема блока
Расшифровка предохранителей под капотом
| Ef1 | 60А Замок зажигания |
| Ef2 | 60A Блок предохранителей /реле — приборная панель, ближний свет фар, лампы системы освещения в дневное время, противоугонная система, блок управления иммобилайзером, управление двигателем |
| Ef3 | 60А Силовые цепи большинства электроприборов |
| Ef4 | 20А Электродвигатели вентилятора системы охлаждения (Х12ХЕ — без кондиционера) |
| Ef5 | 60A ABS |
| Ef6 | 30А Управление двигателем |
| Ef7 | 80А Насос усилитель рулевого управления |
| Ef8 | 40А Электродвигатели вентилятора системы охлаждения (бензин — кроме Х20ХЕ с кондиционером) |
Блок реле под капотом
Схема реле
Вариант 1
| 1 | — |
| 2 | Реле электродвигателя вентилятора системы охлаждения (кроме Z12XE) |
| 3 | Реле топливного насоса (кроме Z20LET/Z22SE) |
| 4 | Реле топливного насоса (Z22SE/Z20LET) |
| 5 | Реле электродвигателя насоса системы охлаждения (Z20LET) |
| 6 | Реле электродвигателя вентилятора системы охлаждения |
| 7 | Реле задержки омывателя фар |
| 8 | — |
Вариант 2
| 1 | — |
| 2 | Реле электродвигателя вентилятора системы охлаждения (X16SZR, X18XE1, X20XEV) |
| 3 | Реле электродвигателя вентилятора системы охлаждения (X14XE, X16XEL) |
| 4 | Реле топливного насоса |
| 5 | — |
| 6 | Реле электродвигателя вентилятора системы охлаждения |
| 7 | Реле задержки омывателя фар |
| 8 | — |
На нашем YouTube-канале доступно видео с подробным обзором блоков предохранителей Opel Astra G. Рекомендуем посмотреть и подписаться для полезных советов по ремонту.
Если у вас возникли вопросы по схемам предохранителей или замене, оставляйте их в комментариях ниже.
