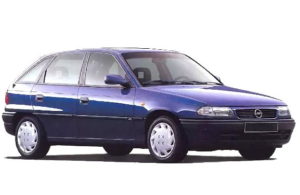

Opel Astra F — дебютное поколение компактного автомобиля Opel Astra, относящегося к классу C. Модель производилась в период с 1991 по 2002 год, включая годы 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002. За это время Opel Astra F подвергся рестайлингу. В Польше эта машина также известна как Astra Classic. В нашем материале мы подробно разберем блоки предохранителей и реле для Opel Astra F: приведем схемы расположения блоков, фото, точные места установки, а также акцентируем внимание на предохранителе прикуривателя Opel Astra F, включая ключевые слова вроде «схема предохранителей Opel Astra F» и «замена реле в Opel Astra F».
Функции предохранителей и реле в вашей Opel Astra F могут варьироваться в зависимости от года выпуска, региона поставки и комплектации автомобиля.
Блоки предохранителей и реле в салоне Opel Astra F

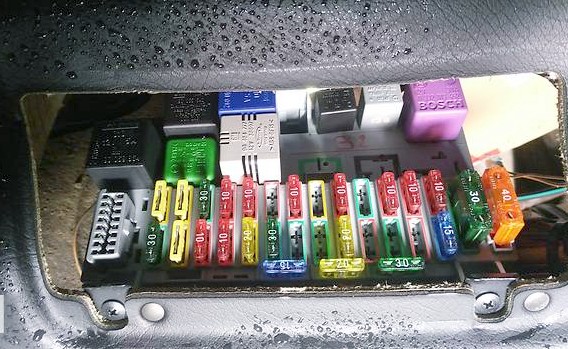

Главный монтажный блок
Располагается под приборной панелью со стороны водителя, за специальной крышкой защиты.

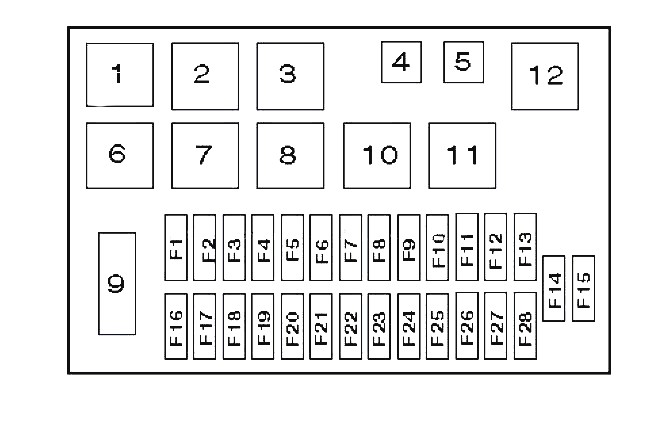

Расположение по схеме
Расшифровка элементов
| 1 | Реле обогревателя зеркал заднего вида |
| 2 | Реле — прерыватель указателей поворота |
| 3 | Реле прерывистого режима работы очистителя заднего стекла |
| 4 | Реле противотуманных фар |
| 5 | Реле задних противотуманных фонарей |
| 6 | Реле прерывистого режима работы очистителя/ омывателя лобового стекла |
| 7 | Реле обогревателя заднего стекла |
| 8 | Зуммер предупреждения об оставленных включенными фары |
| 9 | Диагностический разъем (DLC) |
| 10 | Реле 1 электродвигателя заслонки переключения забора воздуха (кондиционер) |
| 11 | Реле задержки омывателя фар |
| 12 | Реле 2 электродвигателя заслонки переключения забора воздуха (кондиционер) |
| F1 | 20A Центральный замок |
| F2 | 20A Топливный насос |
| F3 | 30A Звуковой сигнал, очиститель/ омыватель лобового стекла, задержка выключения очистителей стекла, электродвигатели очистителей лобового/ заднего стекла, омыватели фар |
| F4 | 10A Левая фара — ближний свет, электропривод фары — левая, контроль лампы |
| F5 | 10A Правая фара – ближний свет, электропривод фары — правая, контроль лампы |
| F6 | 10A Система управления АКПП, система управления ABS, ESP |
| F7 | 10A Индикатор/ зуммер системы предупреждения, зеркала, лампа подсветки вещевого ящика, аудиосистема, реле обогревателя заднего стекла, вентилятор радиатора (дизель) |
| F8 | 20A Вывод разъема электро оборудования прицепа |
| F9 | 10A Индикатор включения фар, маршрутный компьютер, лампы системы освещения в дневное время |
| F10 | 30A Электропривод стеклоподъемников, привод шторки багажника |
| F11 | 10A Задний противотуманный фонарь |
| F12 | 10A Дальний свет — левая фара |
| F13 | 10A Дальний свет — правая фара |
| F14 | 30A Электровентилятор отопителя, управление кондиционером |
| F15 | 30A Вентилятор радиатора |
| F16 | 30A Обогреватель заднего стекла |
| F17 | 20A Противотуманные фары/ противотуманные фонари |
| F18 | 10A Левые парковочные огни |
| F19 | 10A Лампы подсветки номерного знака, подсветка комбинации приборов, правые парковочные огни, блок аудиосистемы |
| F20 | 20A Фонари заднего хода, предохранитель прикуривателя, подогрев сидений |
| F21 | 30А Управление кондиционером электродвигатель вентилятора радиатора кондиционера |
| F22 | 30A Электропривод стеклоподъемников |
| F23 | 30A Омыватели фар |
| F24 | 20A Маршрутный компьютер, прерыватель указателя поворотов и аварийной сигнализации, аудиосистема, лампы освещения салона, часы, аварийная сигнализация, лампа подсветка/ багажника |
| F25 | 10A Электронный блок управления АКПП |
| F26 | 30A Вентилятор радиатора — дизель |
| F27 | 10A Лампы системы освещения в дневное время |
| F28 | 15A Стоп-сигналы, указатели поворота, антиблокировочная система тормозов ABS, аварийная сигнализация |
Предохранитель прикуривателя в Opel Astra F обозначен номером 20 и имеет номинал 20A.
Сзади блока предохранителей Opel Astra F могут крепиться дополнительные элементы, такие как предохранитель вентилятора охлаждения, реле стартера и предохранитель вентилятора печки.
Вспомогательные блоки предохранителей и реле
На правой стороне под приборной панелью могут размещаться отдельные модули управления для Opel Astra F:
- Электронный блок управления центрального замка
- Электронный блок управления противоугонной сигнализации
- Электронный блок управления работой двигателя
- Реле топливного насоса

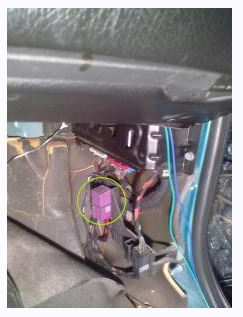

Расположение реле топливного насоса Opel Astra F

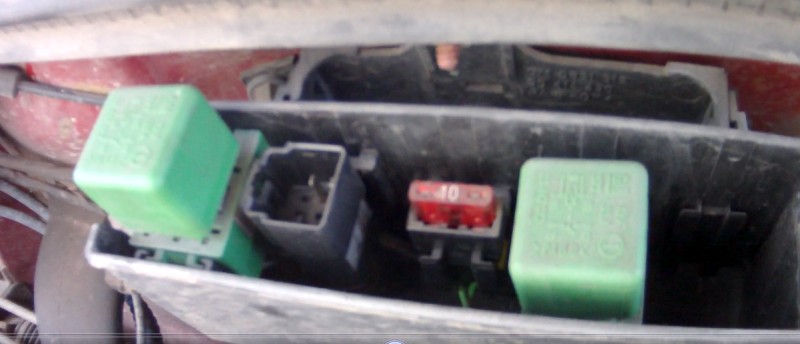

Предохранители и реле в моторном отсеке Opel Astra F
Основной монтажный блок размещен в задней зоне подкапотного пространства Opel Astra F.
Конфигурации блоков могут различаться; ориентируйтесь на маркировку на крышке блока для актуальной схемы предохранителей под капотом Opel Astra F.
Версия 1
- Реле 1 электродвигателя вентилятора конденсатора кондиционера
- Реле 2 электродвигателя вентилятора конденсатора кондиционера
- Реле электро двигателя вентилятора системы охлаждения
- Реле 3 электродвигателя вентилятора конденсатора кондиционера
Версия 2
Схема блока под капотом
Расшифровка
- Предохранитель стеклоомывателей фар головного света
- Реле стеклоомывателей фар головного света
- Реле звукового сигнала
- Предохранитель звукового сигнала
Версия 3
| 1 | Реле электромагнитной муфты компрессора кондиционера |
| 2 | Реле электродвигателя вентилятора конденсатора кондиционера -дизель |
| 3 | Реле звукового сигнала |
| 4 | Реле электродвигателя вентилятора системы охлаждения |
| F1 | (30A) Звуковые сигналы |
| F2 | (10A) Выключатель компрессора кондиционера |
В отдельной зоне справа может устанавливаться электронный модуль управления ABS для Opel Astra F.
